Opel Corsa (F) 2019–2026 (5DR Hatchback) Body dimensions

Кузовные размеры для восстановления геометрии кузова автомобилей Opel Corsa (F) 2019–2026 (5DR Hatchback). С помощью этих данных осуществляется проверка геометрии кузова, с последующей рихтовкой поврежденных частей автомобилей Опель Корса Ф пяти дверного хечбека.

Выборка из стендовых баз по Opel Corsa (F) 2019–2026 (5DR Hatchback) Body dimensions, стендовые размеры кузова и контрольные точки геометрии Опель Корса Ф.

Стоимость скачивания файла: 30.00 usd Ссылка будет доступна в течении 16 ч. после оплаты
После оплаты на указанный емейл будет выслана ссылка на скачивание файла, либо вы можете
повторно нажать кнопку ‘Купить’ и загрузка файла начнется автоматически.

14.0 Контрольные кузовные размеры

Контрольные кузовные размеры

В автомобилестроении могут использоваться два способа снятия контрольных размеров между опорными точками элементов кузова/шасси: прямой и проекционный. В первом случае измеряется кратчайшее расстояние между выбранными точки по соединяющей их прямой линии. Во втором случае определяется длина проекции данной линии на некую мерную — обычно горизонтальную — плоскость.

Два основных используемых в автомобилестроении способа снятия контрольных размеров между опорными точками элементов кузова/шасси

Ниже в разделе приведен иллюстративный материал по снятию контрольных размеров и таблицы их номинальных значений.

Контрольные размеры передка кузова (все модели)

Боковые контрольные размеры (5-дверные модели)

Внутренние контрольные размеры А кабины (5-дверные модели)

Внутренние контрольные размеры В кабины (5-дверные модели)

Внутренние контрольные размеры С кабины (5-дверные модели, левая сторона)

А, А’; В, В’; С, С’; D, D’; E, Е’; F, F’; G, G’; Н, Н’; I, I’; J, J’	См. выше иллюстрацию к замерам В
К	Отверстие под крепление анкерного узла ремня безопасности (Ø12 мм)

Внутренние контрольные размеры С кабины (5-дверные модели, правая сторона)

Контрольные размеры задка кузова (5-дверные модели)

Контрольные размеры рамы шасси (5-дверные модели)

Спецификации кузова

Массогабаритные характеристики

Все цифры указаны приблизительно и могут изменяться в зависимости от модели. Для уточнения обратитесь к данным изготовителя.

Размеры и массы

Контрольные кузовные размеры

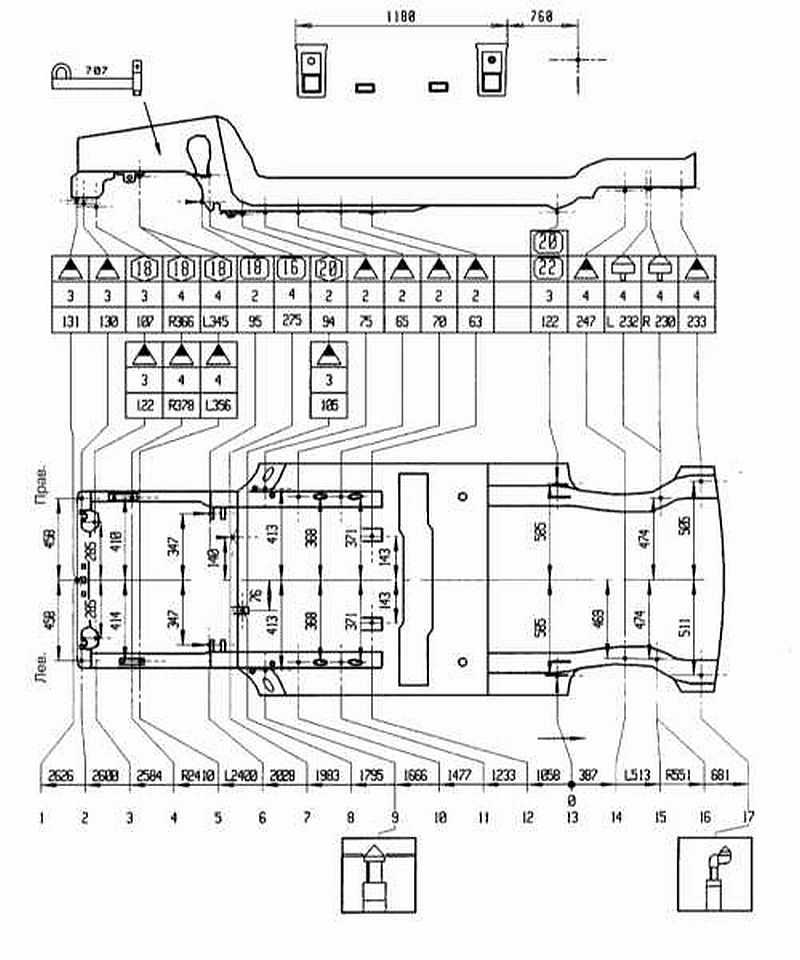

3-дверная модель Corsa с двигателем 1.2 л. Днище

3-дверная модель Corsa. Кузов

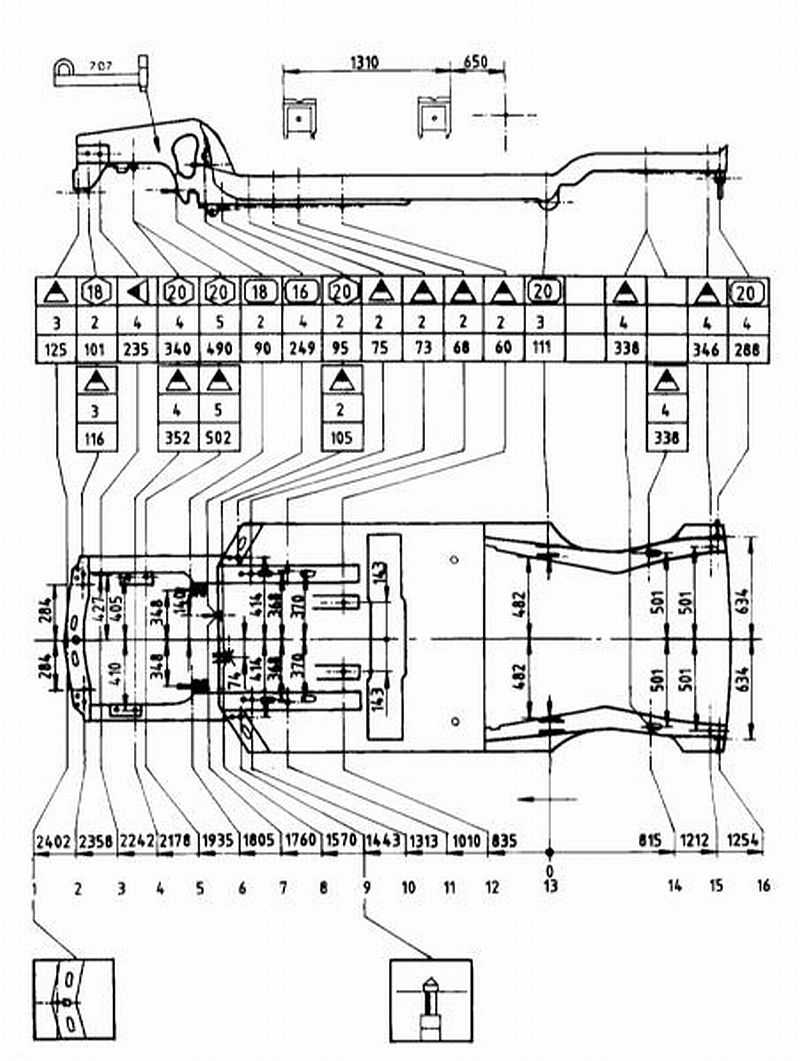

3-дверная модель Corsa с двигателем 1.4 л. Днище

3-дверная модель Corsa с дизельным двигателем. Днище

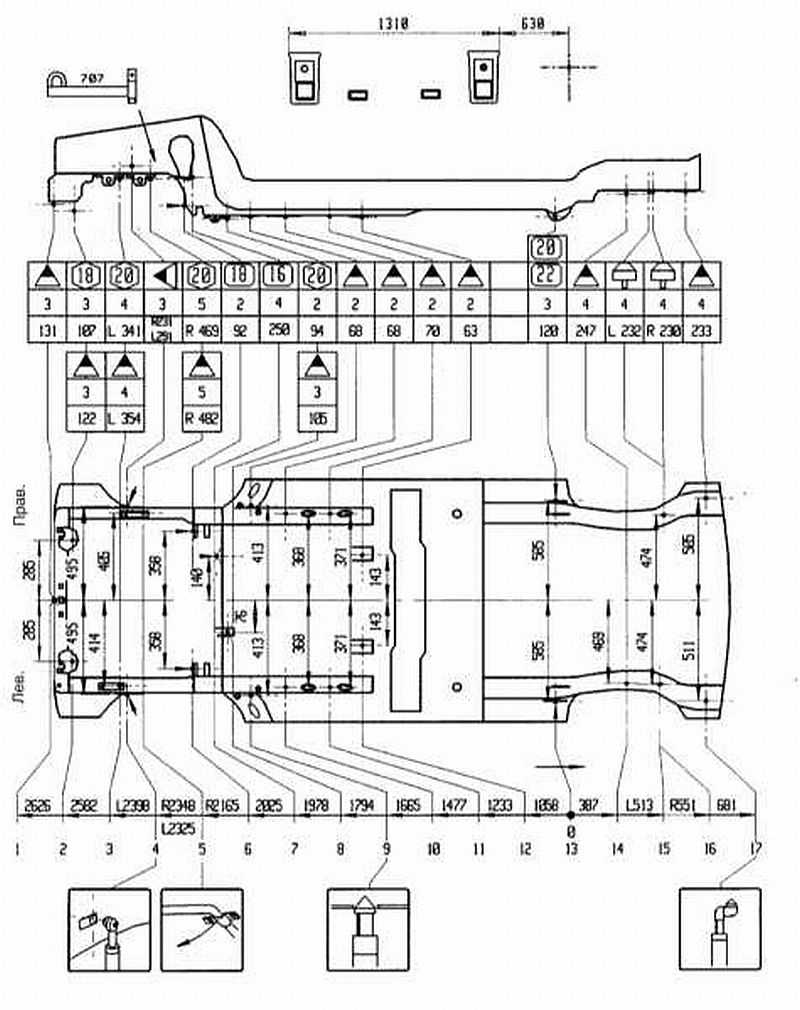

5-дверная модель Corsa с двигателями 1.2 и 1.4 л. Днище

5-дверная модель Corsa с двигателями 1.2 и 1.4 л. Кузов

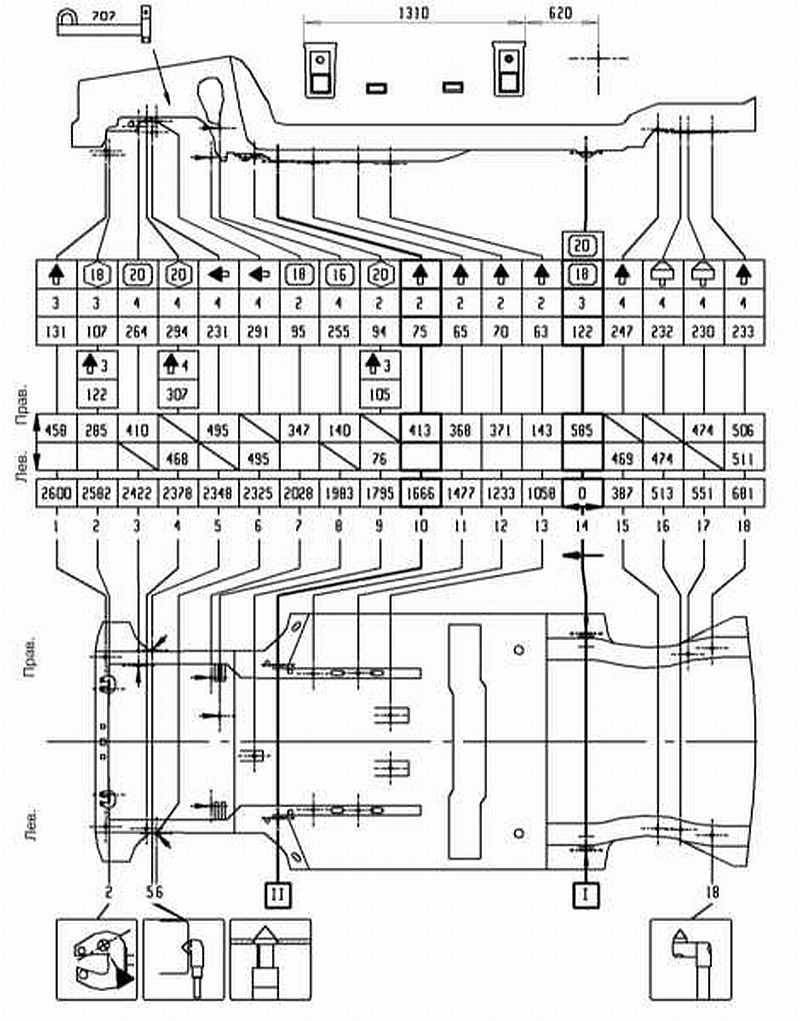

5-дверная модель Corsa с дизельным двигателем. Днище

5-дверная модель Corsa с дизельным двигателем. Кузов

Установочные размеры тягово-прицепного устройства

Выполнение монтажа тягово-сцепного устройства рекомендуется поручить специалистам автосервиса.

Схема установки тягово-сцепного устройства на моделях Corsa

Схема установки тягово-сцепного устройства на моделях Combo

Геометрия Опель Корса Д, Размеры кузова Opel Corsa D 2006–2014 (3DR, 5DR Hatchback)

Кузовные размеры для восстановления геометрии кузова автомобилей Opel Corsa D 2006–2014 (3DR, 5DR Hatchback). С помощью этих данных осуществляется проверка геометрии кузова, с последующей рихтовкой поврежденных частей автомобилей Опель Корса Д трех и пяти дверного хечбека.

Выборка из стендовых баз по Opel Corsa D 2006–2014 (3DR, 5DR Hatchback) Body dimensions, стендовые размеры кузова и контрольные точки геометрии Опель Корса Д.

Стоимость скачивания файла: 25.00 usd Ссылка будет доступна в течении 16 ч. после оплаты
После оплаты на указанный емейл будет выслана ссылка на скачивание файла, либо вы можете
повторно нажать кнопку ‘Купить’ и загрузка файла начнется автоматически.

Opel Corsa D (опель корса д) — четвёртое поколение одной из самой популярной серии Corsa. Годы выпуска: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014. За это время автомобиль прошел рестайлинг один раз. В данной статье Вы найдете описание блоков предохранителей и реле Опель Корса Д со схемами блоков, местами их расположения и фотографиями. Выделим предохранитель отвечающий за прикуриватель. В конце предложим для скачивания полную инструкцию по ремонту opel corsa d.

Исполнение блоков предохранителей и реле может отличаться от представленного и зависит от года выпуска и страны поставки Вашего Опель Корса Д.

Блоки под капотом

Монтажный блок

Он находится с левой стороны рядом с аккумуляторной батарей и закрыт защитной крышкой, на обратной стороне которой находится актуальная схема.

Вариант 1

Фото — схема

p, blockquote 8,0,0,0,0 —>

За работу прикуривателя отвечает предохранитель номер 29 на 20А.

Вариант 2

Обозначение

p, blockquote 12,0,0,0,0 —>

R1	Реле обогрева заднего стекла
R2
R3
R4
R5
R6	Реле управления двигателем (ЕС)
R7	Реле сигнала
R8	Реле стартера
R9	Реле подогревателя топлива
R10	Фара дальнего света
R11
R12	Реле передних противотуманных фар
R13	Реле сцепления компрессора кондиционера
R14	Реле топливного насоса (FP)
1	60А
2	30А Подогрев заднего стекла
4	30A ASM передача
5	40A AC / Система обогрева
8	60A Двигатель вентилятора системы охлаждения
9	50A Двигатель вентилятора охлаждающей жидкости двигателя
10	40A Антиблокировочная система тормозов (ABS)
25	15А Передние противотуманные фары
26	20А Электрические окна
27	30А
28	20А Электрические окна
29	Резерв
30	20A Управление двигателем
31	30А
32	7,5А Управление двигателем
33	15А Управление двигателем
34	15А Управление двигателем
35	Резерв
36	15А Автоматическая коробка передач (АТ)
37	15А Сигнал
38	Резерв
39	Резерв
40	10A Дальний свет дальнего света, левый
41	10A Фара дальнего света, правая
42	10A Муфта компрессора переменного тока
43	10А Обогрев зеркал
44	Резерв
45	15А Управление двигателем
46	10A Модуль управления направлением фар
47	7,5А Управление двигателем
48	7,5A AC / система обогрева
49	30A Стартер
50	15А
51	15A Топливный насос (FP)
52	20A Модуль управления SRS
53	30A Антиблокировочная тормозная система (ABS)
54	7,5A AC / система обогрева

Блок на аккумуляторе

Данный блок крепится к крышке аккумуляторной батареи и состоит из плавких вставок высокой мощности.

Расшифровка

p, blockquote 16,0,0,0,0 —>

80А Используется для дизельных двигателей
80А Рулевое управление с электроусилителем
60А Дополнительный и независимый обогреватель
50А Питание монтажного блока, расположенного в багажнике
40А Дополнительный и независимый обогреватель

Дополнительные реле

В зависимости от комплектации возможно расположение отдельных элементов реле вне блока, напримр:

p, blockquote 17,0,0,0,0 —>

k16 — реле вентелятора
FA1 — кондиционер
FA2 / FA3 — обогрев

Блок в салоне

Данный блок расположен под панелью приборов, за защитной крышкой.

p, blockquote 23,0,0,0,0 —>

1	Резерв
2	10А Приборы, информационный дисплей
3	20А Радиоприемник
4	7,5А Выключатель (замок) зажигания
5	20А Стеклоочиститель ветровою стекла
6	15А Центральный замок двери задка (багажника)
7	20А Центральный замок боковых дверей
8	Резерв
9	10А Освещение салона
10	7,5А Рулевое управление с электрическим усилителем
11	7,5А Блок управления наружным освещением, стоп-сигнал, переключатель сцепления
12	7,5А ABS, стоп — сигнал
13	3А Рулевое колесо с обогревом
14	7,5А Задний держатель велосипеда, система парковки, датчик дождя, внутреннее зеркало, блок переключателей (на центральной консоли)

Блок в багажнике

Он находится на стойке слева и закрыт защитной крышкой.

p, blockquote 28,0,0,0,0 —>

Инструкция Opel Corsa D

Больше информации про ремонт и обслуживание Опель Корса Д можете узнать изучив данную инструкцию: «скачать«.

p, blockquote 29,0,0,0,0 —> p, blockquote 30,0,0,0,1 —>

На этом всё. А если хотите помочь дополнить материал, пишите в комментарии.

Схема автомобиля — Опель Корса

В этой статье, речь пойдет о всеми известном Opele Corsa D и схемы электрооборудования к нему. Четвертое поколение Opel Corsa, успешно находит своих покупателей с осени 2006 года и является одним из лидеров по объему реализованных машин в классе В. В декабре 2010 года, обновленный и модернизированный Opel Corsa D предстал перед автолюбителями в итальянской Болонье. За без малого тридцатилетнюю историю, хэтчбек Opel Corsa (выпускается с 1983 года) разошелся по миру более чем 11-ти миллионным тиражом. Для Opel AG компактный Corsa является двигателем модельной линейки и обеспечивает компании львиную долю продаж.

Схема системы Motronic-7.6.2 управления двигателем Z 10 и 14 ХЕР

Электросхема системы охлаждения двигателя на Опель Корса

Эл.схема системы пуска двигателя и зарядки аккумуляторной батареи

Схема автоматизированной коробки передач — Easytronic

Электросхема АКП на Opel Corsa

Эл.схема топливного насоса, системы подогрева топливного фильтра и датчик положения педали акселератора

Схема стеклоочистителя и омывателя ветрового стекла и стекла двери задка

Блок управления стеклоподьемниками и наружными зеркалами заднего вида — электросхема

Электросхема стеклоподьемников передних дверей

Блок-фары с системой адаптивного освещения

Схема боковых указателей поворотов

Электросхема освещения салона

Эл.схема выключателей центральной консоли

Схема элетрооборудования рулевого колеса

Схема электроусилителя рулевого управления

Электросхема дополнительного обогрева

Схема системы климат-контроля
