Настало время поставить кнопки на руле моей Лады Весты, приехал полностью комплект. В нем накладка с блоком клавиш.

Скорее всего, я вытащу эти клавиши и поставлю блестящую черную накладку от фирмы Феррум. Она выглядит более цивильно и красивее. Руль я решил оставить стандартный.

В комплекте идет улитка.

Еще в комплекте комплект проводов к ЭБУ, рулю, магнитоле. Сейчас буду снимать руль и улитку, дальше все переставлять. Покажу, чтобы вы представляли, как все это сделать. У меня на Ладе Весте скошенный руль, все ругались, что он для Весты не подходит.

Поэтому я решил поставить обратно классический руль от версии Спорт. Все разобрали, сняли кожух. Снимаем улитку, и будем вынимать переключатели.

Дальше откручиваем болт и снимаем руль. Ничего сложного нет. На болте было много фиксатора резьбы. Когда руль прошлый раз меняли, много его нанесли. С фиксатором резьбы выкручивается тяжело. Руль легкими движениями, покачивая, нужно вытаскивать. Он идет тяжело, главное не спешить.

Старайтесь, чтобы датчик Холла и центровка руля не сбились, руль стоял по центру. Вот так выглядит штатная простая улитка, всего 2 провода: сигнала и подушки безопасности.

Новая улитка имеет все провода: круиз-контроль, кнопки.

Она будет без переключателей, они вам не нужны. Просто переставите старые. В моей новой приборке Феррум уже прописан круиз-контроль, поэтому проблем быть не должно. Основная сложность в том, чтобы провести провода к блоку управления. Также нужно колодку мини ISO провести к магнитоле.

Ее придется снимать, чтобы подобраться к разъему проводов. В итоге переставили переключатели в новую улитку, и вот так это выглядит.

Вот так будет выглядеть руль с новой накладкой и кнопками. Я считаю, вполне неплохо.

По распиновке проводов: в Интернете много видео, но цвета у каждого провода могут отличаться. Вам нужно знать номера колодок и цифр, которые вы будете подключать к блоку управления.

По этим номерам нужно подключать провода.

Если подключать по другим источникам, где делают по цвету провода, то у вас ничего не получится. В каждом комплекте у разных людей цвета проводов отличаются. В моем случае не хватает еще 2 провода – плюс и минус, их нужно отдельно вставлять.

Чтобы подобраться к блоку управления, сняли аккумулятор.

Нам нужна нижняя колодка: вытаскиваем 3 заглушки и подсоединяем 3 пина к этому разъему. В итоге поставили руль, который был в стиле Веста Спорт.

Смотрится четко, я думаю, вам тоже понравилось. До этого был руль, который я держу справа. Многие говорили, что он не подходит, но мне нравилось.

В обратном порядке все собрали. В итоге самое сложное – протянуть провод и правильно распиновать. От улитки до ЭБУ, и дальше кинули на магнитолу. Штатную улитку мы сняли, новую поставили, и никаких проблем по ЕСП не возникло. Главное, когда снимаете руль, смотрите, чтобы колеса стояли ровно.

Если вы руль сместите, то будет ошибка, и придется ехать к дилеру или с помощью специальных программ выравнивать, центровать руль. Иначе будет тянуть машину и гореть ошибка ESP. Клавиши на Андроиде просто задаются. Можно назначить, как вы хотите. Можно на «+» поставить смену трека, либо громкость – это как вам удобно.

Можно менять трек, отвечать на звонки, делать громче, тише. Теперь Андроид магнитола стала в разы удобнее, когда появилось управление на руле. Что касается круиз-контроля – все работает. Просто провели провод, подключили к ЭБУ. На педаль газа ничего не вешали, все работает.

Даже в самой дешевой комплектации Лады Весты можно реально установить круиз-контроль, и все работает. Ставится не быстро, но в течение дня можно сделать. Главное, чтобы по распиновке был знакомый электрик.

По цене

Если у вас простая комплектация, нет никаких проводов, то комплект проводов будет стоить 10-11 тысяч рублей. Электрик возьмет за работу от 4 тысяч рублей, как договоритесь.

Если остались вопросы, задавайте в комментариях, подписывайтесь на канал и ждите новых интересных публикаций.

Если рассматривать только внешне, то рулевое колесо Лада Веста и Икс Рей идентичны, однако не все так просто. Одним из существенных отличий баранок обеих моделей является то, что у кроссовера отсутствует подсветка клавиш управления магнитолой. А потому в темное время суток управлять звучанием музыки посредством мультируля неудобно.

Впрочем, решить эту проблему можно и своими руками, самостоятельно установив подсветку кнопок магнитолы на руле Лада Икс Рей.

ВАЖНО! Все манипуляции владелец паркетника осуществляет на свой собственный страх и риск. Вмешательство в электрику авто может стать причиной отказа дилерским салоном в гарантии на кроссовер.

Разборка

Перед тем, как начать работу непосредственно с клавишами, необходимо снять сам руль. Для этого, в первую очередь, вынимается ключ из замка зажигания, а также снимается минусовая клемма с АКБ, после чего требуется дождаться окончательного разряда конденсатора активатора, на что требуется не менее 60 секунд.

Для работы нужно снять руль Икс Рея

Далее нужно вставить в технологические отверстия, которые располагаются по бокам от баранки, 2 металлических стержня (например, гвозди или спицы), коими и сжать фиксаторы подушки безопасности. Это фиксаторы пружинного типа и сжимать их необходимо одновременно.

Работать нужно вдвоем, так как пока один сжимает фиксаторы, второй должен снять подушку, когда ее модуль немного поднимется.

Более подробно все продемонстрировано в видео.

Далее установка подсветки кнопок магнитолы на руле Лада Икс Рей подразумевает снятие самой баранки. Потребуются инструменты:

Трещотка;
Удлинитель;
Бита Torx Т50;
Двухрычажный съемник.

Сперва нужно поставить колеса кроссовера прямо, после чего выкрутить болт, отмеченный на рисунке номером 3. Далее руль осторожно тянется на себя, при этом через ступичное отверстие выходит проводка клаксона, отмеченная №2, а также провода «эйр-бега», указанные №4.

Если ваш автомобиль укомплектован мультирулем, потребуется отсоединить колодку, указанную на втором рисунке №4.

После нужно вынуть из рулевого кармана предохранитель (транспортировочный), указанный на первом рисунке №5, и поставить его во вращающийся механизм, что отражено на рисунке.

Установка клавиш

Для работы потребуются материалы и инструменты.

Материалы:

SMD светодиоды категорий 0603 и 1104.
SMD резисторы типов 0603 либо 0805 – номинал резистора должен составлять 4-8 Ом. Высокий номинал означает, что диоды прослужат дольше, но светить будут тусклее.

Инструменты:

Клеммы «мама»;
Паяльник;
Провод;
Лак (акриловый);
Сверло 0.7 мм.

После окончания подготовки, стартует собственно процесс установки подсветки кнопок магнитолы на руле Лада Икс Рей. Монтаж начинается с определения подходящих участков на плате и приклеивания в эти зоны светодиодов (все делается через контактную резинку).

Участки на плате

С тыльной стороны клеятся ограничительные резисторы, которые затем подключаются к диодам через просверленное отверстие.

Все вскрывается лаком, для большей надежности.

ВАЖНО! Для Лада Икс Рей блок клавиш управления магнитолой от Vesta не подходит.

Подключение

Сначала нужно подать на 11 контакт подрулевого переключателя напряжение в +12В. Для добавления в штекер контакта, разъем требуется разобрать, для чего фиксатор белого колера сперва поддевается отверткой.

Что касается +12В, то их можно получить от датчика угла поворота руля (пин 8), что расположен под баранкой. А вот на Икс Реях, укомплектованных силовыми агрегатами от Renault-Nissan, +12В можно взять со штекера заглушки, что находится между регуляторами корректировки фар и настройки зеркал – 8 контакт означает +12В подсветки, а 1-й +12В от зажигания, соответственно.

Далее требуется удостовериться в присутствии нужной проводки на руле – от блока с клавишами до 11 контакта. Если таковая отсутствует, провод потребуется протянуть самому.

На этом непосредственно установка подсветки кнопок магнитолы на руле Лада Икс Рей окончена и можно собирать все обратно.

Сборка

Открученный во время разборки болт крепления рулевого колеса к валу использовать повторно запрещено – необходим новый болт. Затягивается он с моментом в 38-50 Н.м, что эквивалентно 3,8-5,0 кгс.м.

При отсутствии предохранителя (транспортировочного), нужно проинспектировать и, если есть такая необходимость, поставить в среднее положение контактный диск механизма вращающегося блока подрулевых переключателей.

Схема совмещения шлицов

Далее нужно совместить шлицы на валу и руле, а также выступы на баранке с пазами.

Остается только поставить руль обратно и все – установка подсветки кнопок магнитолы на руле Лада Икс Рей окончательно завершена.

Установка мультируля на автомобиль Лада Веста возможна, даже если не входит в заводскую комплектацию. Такая функция позволяет поставить кнопки на руль, повысить уровень безопасности во время движения, так как регулировка климат-контроля, режима работы мультимедийной системы производятся клавишами на руле. Поменять обшивочные материалы (оплетка, кожаная перетяжка, накладка — он же чехол) можно самостоятельно, если знать размер, диаметр рулевого колеса лада веста. Так же можно сделать обогрев. Функция подогрев руля на Лада Веста, особенно приятна в морозные дни зимой. После реконструкции получится многофункциональный, узел. Читайте статью до конца и овладеете всеми этими навыками ремонта!

Подключение клавиш круиз контроль

Чтобы подключить клавиши круиз контроля, выполните алгоритм действий.

Последовательность

Проведите три проводка к эбу через окно над педалями (источник размещен в отсеке двигателя) и подсоединить к колодке. Изучите схему, по которой провода для кнопок ведутся от электронного блока. Улитка с проводами для кнопок имеет колодки, от которых провода должны вести в соответствующие колодки на электронном блоке.

Колодка на улитке	Колодка на электронном блоке
6	с3
9	с2
2	е3

С помощью установленных клавиш можно включить, выключить круиз-контроль, или отключить его на определенный временной интервал.

Подключение кнопок к магнитоле

Подключение кнопок на руле начинается с комплектации проводной системы круиз-контроля проводкой магнитолы. Подвести проводку к мультимедийному устройству в разъем синего цвета. Чтобы не ошибиться, изучите схемы подведения.

Если в процессе эксплуатации была установлена новая магнитола, потребуется адаптер под конкретный вид аудиосистемы.

После выполнения подключения протестируйте работоспособность новых функций. В результате правильно выполненного подключения клавиши будут подсвечивать и выбирать режимы деятельности магнитолы:

— переключение музыкальных файлов;

— выбор пунктов меню;

— выбор носителя файлов;

— мгновенное выключение громкости.

Стоимость руля с кнопками

Цена на модель с кнопками зависит от магазина. Большинство владельцев автомобиля лада веста приобретают изделия с клавишами в виртуальных магазинах. Заказ оформляется на артикул 8450006832. Стоимость колеблется от 5000 до 7000. Если владелец транспортного средства нуждается в подушке безопасности, цена увеличивается ещё на 1000-15000. За обшивку кожей придется выложить еще 2000-2500 руб.

Для экономии можно использовать накладку с клавишами на стандартный руль. Такой вариант сложнее подключить, и трудно найти, так как он не популярен.

Подключение кнопок руля к магнитоле ММС

После соединения цепи круиз-контроля, подводим колодку с проводами к мультимедийному устройству (голубого цвета).
Если установлена внештатная ММС, то потребуется адаптер для данной марки магнитолы.
Вставляем пластиковую накладку, собираем РК вновь.

Инструкция для люкс комплектации, в которой есть серые провода

По обе стороны рулевого колеса лада веста находятся отверстия. В них вставить прутья и нажать.
Основание подушки безопасности приподымается. Необходимо аккуратно извлечь его.
Аккуратно отделите провода.
Выкрутите центральный фиксирующий винт и без усилий потяните колесо управления к себе. Провода должны выйти через ступичную пройму.
При необходимости установить рулевое колесо все действия провести в обратном порядке.

В машине руль зафиксирован плотно. Поэтому снимая его, не прилагайте усилия, аккуратно раскачивайте.

Если подключить проводки серого цвета к рулевому разъему, можно получить доступ к управлению круиз контролем. Для управления мультимедийной системой необходимо подвести к колодке пять проводков посредством bls клемм. На обратной стороне пучка из проводков устанавливается разъем мини iso, который подключается к аудиосистеме.

Протестируйте правильность подключения. Все клавиши должны работать, выполняя заданные функции. Если не функционирует подсветка клавиш круиз-контроля, значит, требуется перепрошивка. После проверки устанавливается подушка безопасности.

Функции мультируля

Расположение кнопок на руле:

Слева – блок управления функцией «круиз-контроль» _x000D_
Справа – блок управления мультимедийной системой (ММС) _x000D_

Блок управления круиз-контролем:

выключатель « » – включение/выключение круиз-контроля (поз. 3); _x000D_
выключатель « » – включение/выключение ограничителя скорости (поз. 6); _x000D_
выключатель «SET+ / SET–» – установка и увеличение скорости (поз. 1 и 4); _x000D_
выключатель «CAN» – временное выключение круиз-контроля/ограничителя скорости (поз. 2); _x000D_
выключатель «RES» – вызов ранее занесенного в память значения скорости (поз. 5). _x000D_

Блок управления мультимедийной системой:

выключатель« » – выбор источника (радио/USB/SD), (п. 12); _x000D_
выключатель « » – выключение звука (п. 7); _x000D_
выключатель « » – перелистывание меню, выбор канала, трека/прием (п. 8); _x000D_
выключатель « » – перелистывание меню, выбор канала, трека/отбой вызова (п. 10); _x000D_
выключатель « + » и « – » – увеличение/уменьшение уровня громкости (п. 9, 11). _x000D_

Инструкция по использованию звукового сигнала:

Напомним, в этой статье мы рассматривали возможности магнитолы Весты, которая работает в паре с мультирулем.

Почти на всех современных автомобилях с завода идут мультимедиа системы с дисплеем, которые многофункциональны и удобны в использовании. К таким ММС можно дополнительно подключить камеру заднего вида, смотреть видео, пользоваться навигационной системой. В простых комплектациях чаще всего такие опция отсутствует, поэтому штатная магнитола Лада Веста идет без дисплея. Однако для комфортного прослушивания музыки и радио ее будет вполне достаточно.

Магнитола располагается в центре передней панели и гармонично вписывается в общий дизайн салона. Даже сама магнитола сделана с использованием ИКС дизайна, о чем говорят икс-образные вставки под алюминий вокруг кнопок RADIO и AUDIO. Радует, что дизайнеры проработали даже такие незначительные мелочи.

Инструкция для других комплектаций Лада Веста где нет серых проводов

Такой вариант подключения сложнее, так как подключение управления мультимедийным устройством проводится самостоятельно. Потребуется пучок из трех проводков и дополнительная колодка для улитки. Демонтируйте старую модель, замените на новую. От аудиосистемы протягиваются провода и подключаются к рулевому разъему. Заранее подготовленный пучок из трех проводков подводится от блока электронного управления к аудиосистеме. Вместе с проводами мультимедиа он подключается к колодке рулевого управления.

Как снять руль

Снять его не трудно. Достаточно изучить последовательность мероприятий и строго их соблюдать. Главное условие – выключенное зажигание.

Последовательность действий снятия старого руля

В отверстия по бокам рулевого колеса вставляем металлические прутья и нажимаем на них;
Основание подушки подымается, что дает возможность аккуратно достать ее;
После извлечения подушки есть возможность выкрутить фиксирующий центральный винт с помощью удлинителя и биты. Колесная база находится при этом в прямом положении;
После снятия болта без усилий потяните его к себе;
Проводку рулевого управления вывести сквозь центральное отверстие;
Извлеките предохранитель (красного цвета с правой стороны) и установите его в центр циркулирующего устройства.

Новый мультируль лада веста устанавливается в обратной последовательности.

Сколько стоит мультируль на Ладу Весту

Стоимость такого мини руля в разных онлайн-магазинах может различаться. Вы должны ориентироваться, что мультируль, цена которого от 5,5 до 6,5 тысяч рублей, может быть с подушкой безопасности или без нее. За это придется доплачивать еще пару тысяч рублей. Если вы захотите перетянуть руль натуральной кожей, это дополнительные 2 тысячи рублей. Мультируль Лады Весты купить можно во многих интернет магазинах, а также в крупных автомаркетах.

Если купить мультируль – для вас дорогое удовольствие, то альтернативным вариантом будет установка накладки с кнопками. Такое устройство стоит дешевле, но подключение псевдо мультируля к магнитоле будет затруднительным. Поэтому мультируль Веста купить проще, чем самому устанавливать и подключать кнопки. Кстати говоря, если вы решили купить мультируль, запишите номер артикула – 8450006832. Это облегчит поиск в каталогах.

Читайте: как сделать мультируль своими руками.

Оплетка

Оплетка на руль – это покрытие из высококачественной кожи. Кожаный вариант руля лада веста установлен на люкс и топовой комплектации автомобиля. Такая отделка смотрится очень элегантно, изысканно, повышает степень комфортности эксплуатации рулевого колеса. В экономичной комплектации накладка руля выполнена из более скромных материалов. Вдадельцы Весты повышают качество отделки колеса управления. Оплетку можно приобрести и поменять самому. Помимо самой отделки, комплект содержит все, что необходимо для замены: нити, клей, ножик, кожаная отделка, хомуты из пластика для фиксации, инструкция. Накладка на мульти руль лада веста подбирается по цвету и зависит от отделки салона.

Перетяжка руля лада веста

Перетяжку руля лада веста многие собственники автомобилей базовой комплектации выполняют своими руками. Кожаный вариант смотрится солидно.

Чтобы установить оплетку из качественного, дорогого материала, сначала потребуется снять руль.

Последовательность действий смотрите выше.

Если присутствуют клавиши управления, снимите их.
Оплетка прикладывается так, чтобы швы точно соответствовали друг другу.
Вместе с оплеткой в наборе присутствуют хомуты. Ими фиксируем положение оплетки. Пометьте положение углублений.
Ножиком, который находится в наборе, без усилий сделайте углубления на поверхности. Размер углубления 3-4 мм. Такая же глубина. Таких прорезей требуется несколько, чтобы убрать все края оплетки.
Снова сверьте совпадение стыков.
Клеевой состав нанесите на тыльную поверхность рулевых спиц, и в той же области на внутренней поверхности кожаной оплетки.
Спустя 5-10 минут склеиваем поверхности. Таким же методом соединяем все части кожаной оплетки.
Возьмите отрезок нити из набора длиной не более 80 см. Намотайте нить в углубление шва. Нить потребуется для скрепления нижних рулевых частей.
Затем требуется отрезок нити длиной 1-1.3 м. Он нужен для сшивания самого объемного участка – верхней части от одного железного прута до другого.
Иголкой продевайте нить в отверстия, вынимая ее на лицевую поверхность.
Кончики нити обожгите огнем.
Концы оплетки придерживайте руками, ниткой регулируйте натяжение.
Используйте маленькую отвертку или спицу, чтобы зафиксировать нить в каждом стежке выбранного вида шва.
Прошив до края второго металлического прута, зафиксируйте нить таким же способом.
Когда вся оплетка прошита, спрячьте края материала в приготовленные отверстия.

Самостоятельная перетяжка – не сложный, но трудоемкий процесс, который не терпит спешки и требует аккуратности.

Как сделать обогрев руля на Лада Веста

Потребность функции обогрева руля особенно чувствуется в холодную зимнюю погоду. Теплая поверхность будет согревать руки, что очень приятно в мороз. Чтобы сделать подогрев руля, выполняйте алгоритм действий:

Снимите рулевое колесо;
В качестве обогревательного элемента используйте проволоку. Можно использовать медь, хром. Диаметр 0.3-0.4 мм;
Изготовить жгут из 4-х отрезков проволоки;
Сделать два входных отверстия;
Проволоку обмотать вокруг поверхности колеса управления (можно только на верхнюю его часть – так быстрее и продуктивнее нагреется);
На тыльной поверхности сделать небольшие прорези, чтобы нити проволоки врезались в них, и впоследствии не смещались и не разматывались;
Подвести проволочный жгут к блоку питания (можно использовать звуковой сигнал – по мощности подходит);
Подберите кнопку включения, выключения подогрева;
Установите ее с той стороны, с которой удобнее нажимать;
Сложите проводку, установите подушку безопасности, поставьте рулевое колесо;
Протестируйте установленную функцию. В норме спустя 1.5-3 минут поверхность не будет холодной, спустя ещё 1.5-2 минуты будет ощутимо теплой.

Камера заднего вида

О полезности данного оборудования нет необходимости рассказывать. Камера заднего вида является неоценимым помощником для начинающих автолюбителей, которые, как правило, испытывают трудности при совершении парковочных действий.

По видам (месту и способу) установки различают несколько типов обзорных камер заднего вида:

Камеры штатной установки. В строго определенных производителем авто местах;
Универсальные устройства. Место расположения выбирает сам водитель;
Проводные;
Беспроводные камеры заднего вида.

В качестве примера используем универсальную проводную камеру и китайскую магнитолу формата 2 din.

Выбираем место установки. Рамка номера, ручка багажного отсека и т.д. В салоне, за задним стеклом камеру располагать не рекомендуется.

Осуществляем прокладку соединяющего камеру и ГО кабеля. Провод пятиметровой длины входит в комплект устройства.

Подключение мультируля к китайской магнитоле

Подсоединяем камеру к питанию. В роли источника выступает любой из фонарей заднего хода. Обязательно используем предохранитель в этой цепи.

Подключаем через тюльпан (разъем) камеру к проигрывателю. Для этого предназначается отдельный выход. В случае его отсутствия устройство присоединяется через вход «видео».

Производим настройку картинки и расположения камеры.

Мультируль

Под таким названием подразумевается подключение китайской магнитолы к рулю автомобиля. То есть обеспечивается возможность управления штатным проигрывателем непосредственно с рулевого колеса.

Для осуществления данного подключения понадобятся:

Руль с встроенными управленческими кнопками или нишей для их размещения;
Автомагнитола;

Два переходника (адаптера) ISO;
Переходные устройства для антенны и совмещения кнопок руля с магнитолой.

Сразу оговоримся, процесс подключения мультимедийной системы и ее адаптация с мультирулем – процесс не то чтобы сложный, но кропотливый и требующий определенных навыков. Объясняется это тем, что очень часто распиновка такого подключения у автомагнитолы и рулевого колеса не совпадают, хоть и прописаны в инструкциях. И поэтому советуем по возможности обратиться в специализированный центр, занимающийся такого рода установками.

15 июнь 2021 28 755

Многие владельцы Lada Vesta не решаются на установку альтернативной магнитолы на Android из-за наличия в комплектации мультируля. Ведь после замены штатной ММС кнопки на руле работать не будут. Чтобы они начали функционировать потребуется доработка проводки и специальный переходник. CapNemo009 рассказал, как его сделать своими руками.

Потребуется

: магнитола Android (например, от китайского производителя Mekede по цене около 15000 руб.,) и переходник 20-pin (будет использоваться в качестве донора, цена около 300 руб.). Все это вы найдете в каталоге AliExpress.

Собственно, еще пища для любителей покритиковать. Сразу скажу, что виноват по сути сам, но дебилизм решения инженерного это не отменяет.

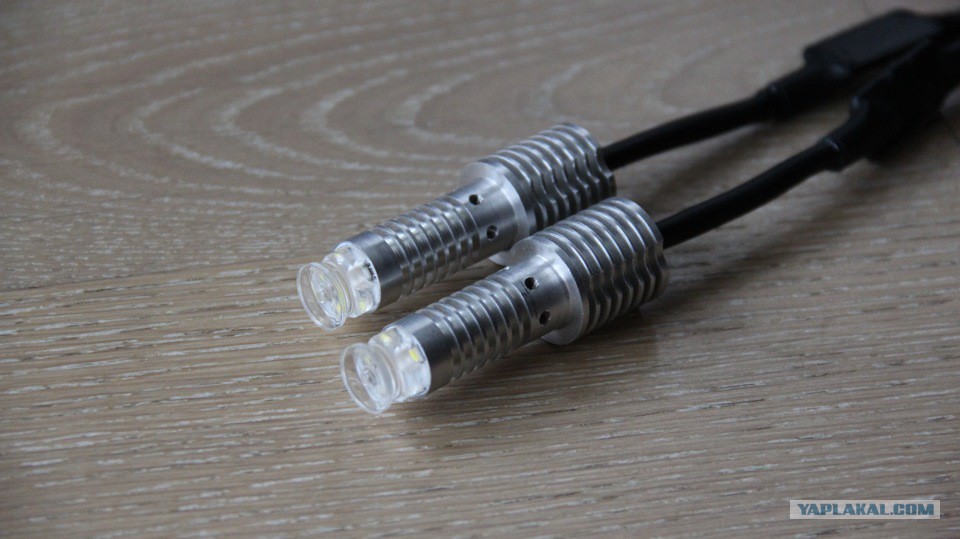

Еще в Москве поставил себе диодные лампы двух-контактные спереди ходовой огонь/габарит и задние стоп-сигналы (не сохранилось фото). Выглядело все шикарно, диоды подбирали знающие ребята, сами диоды дорогие, проверенные. В общем, проблем быть не должно было, внешний вид радовал:

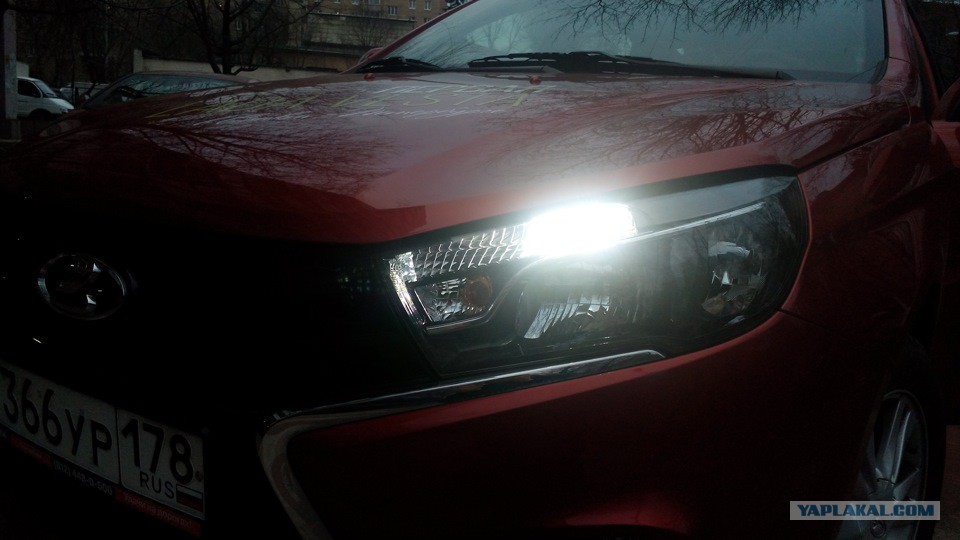

Диоды в родных отражателях горели шикарно и ярко

Все было шикарно до того момента, пока не перестали гореть габариты, спереди, сзади, везде в общем. Простое и очевидное решение примерить штатные лампы назад не помогло. Полез в руководство пользователя, где значится что-то вроде F16, F17 — предохранители левых, правых габаритов.

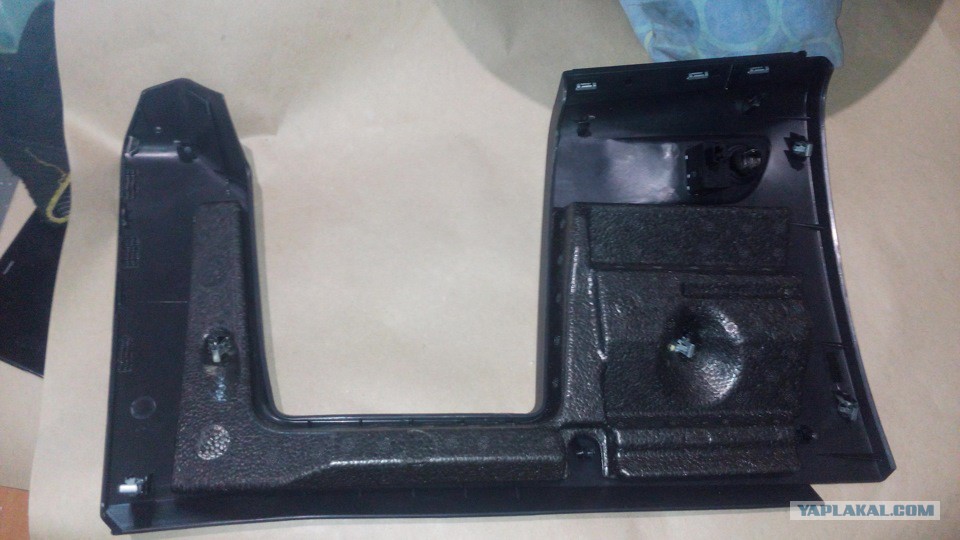

Снял крышку (тут, кстати, бесит прям, как в грантах, огромная панель снимается, пара съемов и думаю кирдык придет клипсам на этой крышке, зато добавили кусок пенопласта для шумки):

А за крышкой оказался сюрприз, в F16, F17 (могу ошибиться, но что-то в этом роде), нет ни то что предохранителей, даже контакты туда не подведены. Просто дырки. Вот тут-то я и приуныл, поняв, что сам я сделать ничего не смогу.

От безысходности поехал к дилеру, в Прагматику, где и покупал машину. Друзья советовали воткнуть родные лампы и сказать, что никуда не лез, ничего не делал. Но т.к. учусь на программиста и часто бывают обращения "ты же компьютерщик", когда человек не сознается какую кнопку нажал, и это усложняет решение проблемы в разы. В общем, честно поехал и сознался. На что резонно получил ответ — случай явно по гарантии не проведут. Собственно и фиг с ним, мне уже нужно было бы, чтоб быстрее сделали.

Оставил на диагностику, которая показала, что умер блок управления кузовной электроники, точнее какая-то его часть. Типичный конструктор сидел и думал, видимо: "Правильно, нахрен нам предохранители, возьмем французский блок от РЕНО ТРАФИК и запихнем его в Весту". Собственно, тут поддержу людей, которые кричат "я тебя слепила из того что было", т.к. Бу заставил делать всех все в короткие сроки, решения многие заимствованы, в итоге вот такие неудачные.

231A08052r — артикул блока, любезно работники Прагматики поделились, за что им спасибо большое. У дилера стоила эта вещь дороговато, поэтому за трешку по своим каналам нашел с оптовки.

Такое конструкторское решение применяется в случае проводков и релюшек. В данном случае функционал аварийного отключения исполнен в блоке электроники. А что место в блоке предохранителей есть, а их самих нету, так ставится блок на несколько моделей. В какой-нить эти предохранители стоят.

Никогда не понимал, зачем ставить диоды вместо штатных ламп. Слышал, для экономии. Бред. Мотор выдает 65 кВт, фары габариты подсветка приборки повороты потребляют не больше 0,2 кВт, т.е. 0,3% мощности мотора. А еще говорят - ярче светят. Но при этом никого не слепят.

один кВт. 55 ватт одна лампа ближнего, под полтос габариты, а ещё печка, мафон и все такое. экономия на нагрузке на генератор есть, но увлекаться и колхозить надо с умом)))

Черная французская коробка

С Обратной стороны

А это старый сгоревший блок перед отправкой на ВАЗ, визуально разницы никакой

Добавлено в 23:34
Что могу сказать, приятно осознавать, что внес свой полезный вклад в разработку авто, только денег в кошельке от этого эксперимента больше не стало))

Вот такие классные конструкторские решения, сталкивались ли с подобной ерундой на других машинах?) Кто владеет Рено Трафик, ставили ли диоды?)

С хуя западные производители будут отзывать свои машины, если в них залез студент ПТУ с тупым еблом и поставил синие писалки? С хуя ВАЗ должен это делать? А чо вместо стартера не воткнуть трехфазный движок, потому, что он лучше крутит, правда, не от аккумулятора?

Ну по закону Ома, чем больше сопротивление, тем меньше ток, при неизменном напряжении. ПыСы, ЕГЭ не сдавал, слава богу.

Добавлено в 02:53
Не должон блок дохнуть от диодов, ему пофиг что стоит в качестве потребителя, главное не реактивная нагрузка.

Да уж. Светодиоды потребляют примерно на порядок меньше ламп накаливания при сопоставимом световом потоке. Либо лыжи не едут, либо проектировщики ебануты. А про

вообще феерично. Большее сопротивление - меньше ток, по заверениям старика Ома (никто не опроверг еще). Так что явный косяк в схемотехнике. Лягушатники, видимо, блок сварганили по схемотехнике "на отъебись", иначе бы такой хни не произошло.

Не за твой счет менять, раз ты - копипаста. Нехуй лезть туда, где не соображаешь совсем, типа как в электрику автомобиля, студент хуев. Рассчитано на лампы, лампы и должны стоять. Нехуй ныть, что сгорело что-то, нехуй на завод обращаться, раз сам дятел Вудди, долбящий столб с проводом.

Цитата (Spiker0777 @ 6.01.2016 - 23:32)

Сразу скажу, что виноват по сути сам, но дебилизм решения инженерного это не отменяет

Угу.
Сам дурак, а виноват дядя?

Видел сегодня Весту в городе. А ничё так выглядит, симпотишная.

А с электрикой ворочать надо погодить, пока народ покурочит и профильные форумы отпишутся.

Кто знает, что внутри у лампочки понапихано, чтоб на 12В включить?

3-3,8 Вольт – ультрафиолетовый, белый, синий и зеленый светодиод;
2-2,5 Вольт – красный светодиод;
1,2-1,9 Вольт – инфракрасный светодиод.

Либо понимать, что ты делаешь, для чего, где оно будет работать правильно.

Вы таки давно смотрели такие лампы. Сейчас делаю для т10 лампы с пассивным охлаждением в основном на диодах cree. Да драйвер нужен ему для реализации переключения ДХО/габарит. Так же есть такие лампы в поворотники (поворот/ДХО)

Цитата (Spiker0777 @ 6.01.2016 - 23:33)

. у диодов сопротивление больше, вот и не выдержал блок.

Не учись ты на программиста .
Не твоё это.

сдается мне, что инженеры не должны предусматривать ход мыслей "кулибинов". Инженеры делают вещь. не нравится - не ешь.
Полез и спалил - сам дурак )))

Да и как то, доверие одному автолюбителю, с сомнительным описанием ситуации, все таки должно быть меньше, чем автозаводу.

У любой техники есть 2 пика отказов. Первый-в самом начале эксплуатации. Обусловлен скрытыми дефектами, в том числе и в элементной базе.
Потом-долгий период стабильной эксплуатации (при условии технического обслуживания. Фактического)
После этого-отказы, связанные уже со старением.

Грамотное ТО всегда решает.
Даже не ТО, а ТЭ.

Очень похоже что блок сам отъехал. Учтем. Продолжаем наблюдение.

Ps Кто кричит "ваз говно" пусть купят любое дизельное бмв, и меняют каждую зиму блок накала свечей. И это только цветочки, там много разных блоков есть которые отьежают переодически. Причем за 3000р вас только пожалеют и в лоб поцелуют.

Завод-изготовитель оснащает все комплектации автомобиля Lada Vesta и Lada XRAY системой экстренного реагирования при авариях «ЭРА ГЛОНАСС» или (СВЭОС). Блок управления встроен в штурманский светильник на потолке и имеет несколько рядов с кнопками. Рассмотрим возможности этой системы более подробно.

Описание функций блока освещения салона (БОС)

1 – зона расположения микрофона системы вызова экстренных оперативных служб;
2 – зона расположения громкоговорителя системы вызова экстренных оперативных служб;
3 – клавиша экстренного вызова системы вызова экстренных оперативных служб;
4 – индикатор состояния системы вызова экстренных оперативных служб ( красного цвета ). Загорается на 5 секунд при каждом включении зажигания, а затем гаснет. Также индикатор загорается в случае наличия неисправности в системе СВЭОС;
5 – индикатор непристегнутого ремня безопасности переднего пассажира ( красный цвет );
6 – индикатор отключенной подушки безопасности переднего пассажира ( желтый цвет );
7 – клавиша включения секции общего освещения салона в режим «включено»;
8 – клавиша включения секции общего освещения салона в режим «включено при открытой двери»;
9 – клавиша включения индивидуального освещения места водителя;
10 – клавиша включения индивидуального освещения места переднего пассажира;
11 – секция индивидуального освещения места водителя;
12 – секция индивидуального освещения места переднего пассажира;
13 – секция общего освещения.

При включении зажигания индикатор состояния системы №4 загорается красным цветом на 5 секунд, затем гаснет. Также индикатор загорается красным цветом при обнаружении каких-либо ошибок в функционировании СВЭОС. Для определения ошибок следует подождать 1 минуту после включения зажигания. В таблице описаны режимы работы сигнализатора:

_x000D_

_x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_

Характер неисправности	Режим работы СВЭОС	Цвет подсветки кнопки «SOS» (белый/красный)	Состояние индикатора
Все исправно	Инициализация (при включении зажигания)	Белый	Горит 5 сек.
	Режим ожидания	Белый	Не горит
	Дозвон	Красный , мигает
	Голосовая связь	Красный , горит
Неисправность компонентов СВЭОС	Режим ожидания	Белый	Горит
	Дозвон	Красный , мигает
	Голосовая связь	Красный , горит

_x000D_

Руководство по использованию системы "ЭРА ГЛОНАСС"

На автомобиль Lada Vesta установлена система вызова экстренных оперативных служб (СВЭОС). Вызвать оператора системы может происходить в автоматическом режиме (при аварии), а также в ручном. Для связи с оператором используются микрофон и динамик.

SOS – кнопка вызова оператора системы «ЭРА ГЛОНАСС». Это переключатель кнопочного типа с нефиксированным положением «включено». Время нажатия клавиши для инициализации экстренного вызова – 2 секунды.

В режиме ожидания (при включенном зажигании) система осуществляет:

проведение самодиагностики; _x000D_
прием сигналов навигационных спутниковых систем ГЛОНАСС и GPS; _x000D_
постоянное вычисление времени; _x000D_
постоянное вычисление скорости; _x000D_
постоянное вычисление направления движения; _x000D_
постоянное вычисление координат местонахождения автомобиля. _x000D_

Автоматический экстренный вызов

Если в момент ДТП сработали подушки безопасности, система формирует минимальный набор данных (координаты, параметры движения автомобиля, время, VIN-код автомобиля и другую информацию), который необходим для экстренного реагирования, и передает его оператору системы «ЭРА ГЛОНАСС».

После передачи данных производится дозвон оператору для осуществления голосовой связи (звук магнитолы приглушается автоматически).

Во время дозвона подсветка клавиши «SOS» мигает красным цветом. _x000D_
При передаче минимального набора данных и во время голосовой связи с оператором, подсветка клавиши «SOS» непрерывно горит красным цветом. _x000D_

Дозвон осуществляется только при включенном зажигании.

Ручной экстренный вызов (клавиша «SOS»)

В отличии от автоматического режима, ручной режим доступен не только при включенном зажигании, но и в течении 72 часов после выключения зажигания. Чтобы Для осуществить экстренный вызов вручную, следует нажать клавишу «SOS» на блоке освещения салона и удерживать ее в нажатом состоянии не менее 2 секунд.

Алгоритм работы системы при ручном экстренном вызове аналогичен (см. автоматический режим). Чтобы отменить дозвон нужно во время вызова (пока подсветка клавиши «SOS» мигает красным цветом) повторно нажать кнопку «SOS» и удерживать не менее 2 секунд (подсветка кнопки «SOS» выключится).

Как это происходит можно посмотреть на видео:

Также удалось проверить систему ЭРА-ГЛОНАСС в реальных условиях. После краш-теста Весты система автоматически отправила сигнал об аварии диспетчеру с точными координатами автомобиля:

Режим «Выключена»

Если зажигание выключено и с момента его выключения прошло не менее 72 часов, то система переходит в режим «Выключена». В этом режиме подсветка кнопки «SOS» отсутствует, а индикатор состояния системы не горит. При нажатии на кнопку «SOS» система не реагирует. Для включения СВЭОС необходимо включить зажигание.

Режим тестирования

Режим тестирования предназначен для проверки работоспособности компонентов СВЭОС:

индикатора состояния СВЭОС; _x000D_
микрофона и динамика в блоке освещения салона; _x000D_
резервной батареи; _x000D_
других внутренних компонентов системы. _x000D_

Чтобы самостоятельно запустить режима тестирования необходимо:

убедиться, что двигатель заглушен; _x000D_
перевести ключ в замке зажигания (ЗЗ) в положение «Зажигание включено» и подождать 1 минуту; _x000D_
из положения «Зажигание включено» произвести 6-кратное переключение ЗЗ между положениями «Зажигание включено» и «+АСС» по описанному ниже алгоритму в течение не более 5 секунд: _x000D_

После 3-го включения зажигания (переключение ЗЗ № 6) система переходит в режим тестирования, если двигатель не запускался во время выполнения процедуры входа. Вы должны услышать «Запущена процедура тестирования». После фразы «Произнесите контрольную фразу», Вам будет необходимо произнести любую фразу длительностью не более 5 секунд. Сразу после этого вы услышите «Воспроизведение контрольной фразы», а затем произнесенную Вами фразу.

Затем будет воспроизведена звуковая подсказка «Введите результат проверки». Если тестирование микрофона и динамика прошло успешно, то необходимо произвести 2-кратное переключение 33 по описанному ниже алгоритму в течение не более 3 секунд:

_x000D_

_x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_

№	Исходное положение 33	Выполняемое действие	Конечное положение 33
1	Зажигание включено	Включение «+АСС» (включение зажигания)	+АСС
2	+АСС	Включение зажигания	Зажигание включено

_x000D_

Если же во время тестирования были ошибки (не воспроизвелась произнесенная фраза, воспроизвелась слишком тихо или с искажениями и т.п.), то после слов «Введите результат проверки» никаких переключений 33 делать не нужно в течение 7 секунд. В этом случае следует обратиться к дилеру для устранения неисправности.

Резервная батарея

В составе блока управления СВЭОС находится резервная батарея, которая обеспечивает работоспособность системы в случае повреждения аккумуляторной батареи автомобиля при ДТП. При включенном зажигании производится контроль уровня заряда резервной батареи, а также ее подзаряд при необходимости. Срок службы резервной батареи – 3 года. Замена резервной батареи производится только на аттестованных станциях обслуживания.

Кстати, избежать аварии поможет мультируль, который устанавливается на Lada Vesta с завода.

Категории товаров, которые вам могут быть интересны на основании статьи "Инструкция по использованию «ЭРА ГЛОНАСС» на Лада Веста/XRAY (плафона освещения":

Читайте также:
