Замена шлейфа на автомагнитоле пионер 3500dvd
Довольно часто владельцы автомагнитол с выдвижным дисплеем сталкиваются с ситуацией, когда любимая магнитола перестаёт откликаться на прикосновение к сенсорному экрану, реагировать на нажатие кнопок управления и в итоге дисплей перестаёт передавать информацию пользователю. Причины могут быть разного характера. От простого загрязнения внутренних частей проигрывателя пылью до выхода из строя различных частей, механизмов и микросхем. Самая распространённая неисправность автомагнитол — это износ шлейфа соединяющего выдвижной дисплей с коннектором основной платы магнитолы. И такие продвинутые бренды производителей мультимедиа как «Пионер» или «Пролоджи» не застрахованы в данной ситуации.
Замена и ремонт шлейфа
В документации инструкция по замене и ремонту шлейфа для магнитолы конечно же отсутствует, потому что описанная выше поломка требует сервисного вмешательства. К тому же при частом изгибе шлейфа у сервопривода и дисплея требуется полная замена всего шлейфа, а значит повлечёт за собой серьёзные финансовые затраты. Это одна из распространённых серьёзных поломок автомагнитол с выдвижным дисплеем фирм Prology и Pioneer.
Как не странно, но такая ситуация может случится у владельцев проигрывателя через год, а может быть и через 8 -10 лет. Даже если выполнить ремонт шлейфа в сервисном центре, заплатив за услугу не малые деньги, никто не даст стопроцентной гарантии, что спустя какое-то время вам не придётся обратиться вновь с аналогичной неисправностью к тем же мастерам сервисного центра.
Что делать в данной ситуации
Многие задаются вопросом, а существует ли бюджетный вариант для решения поставленной задачи по замене шлейфа? Можно ли поменять шлейф магнитолы Пролоджи или Пионер не создав ущерб семейному бюджету?
Например, чтобы приобрести шлейф для магнитолы Prology моделей MDD-716s/719ts dvu-700 необходимо потратить в среднем 1000 рублей за китайский аналог, который ни известно на протяжении какого времени не выйдет из строя. Так же дела обстоят и с магнитолами Pioneer. Китайский шлейф для магнитолы Pioneer AVH-3500dvd стоит порядка 800 рублей, а за оригинальный придётся заплатить в среднем 3500 рублей. Как мы видим разница на лицо и это, не считая расценок сервисного ремонта.
Магнитола Pioneer AVH-3500dvd
Но решение данного вопроса всё же существует. При желании можно произвести бюджетный ремонт с минимальными финансовыми затратами, но придётся потратить какое-то время, так как работа требует точности и навыков обращения с инструментами. Зато при положительном исходе вы сможете пользоваться автомагнитолой ещё несколько лет, а может и десятилетий.
Подготовка к ремонту автомагнитолы
Для наглядности выполним ремонт шлейфа магнитолы Prology MDD-714. Следует помнить, что многие модели серии MDD-7хх схожи между собой конструктивно, а значит инструкция может быть применена к любым проигрывателям 7хх серии. Для ремонта будет необходим ряд комплектующих материалов инструментов:
- станина со шлейфом;
- канцелярский нож;
- FFC коннектор;
- универсальный шлейф;
- термостойкий скотч;
- паяльник.
Расходные материалы легко приобретаются на рынке радио электроники и в магазинах компьютерной техники.
Приступаем к ремонту шлейфа
Как извлечь магнитолу из автомобиля и разобрать Вы сможете разобраться самостоятельно. На просторах интернета имеется множество видеоматериалов по решению такой задачи. Перейдём к главному.
В природе существуют два варианта неисправности, надрыв и надлом шлейфа. Отступив примерно сантиметр от хвоста на сервопривод отрезаем испорченный шлейф. Зачищаем и лудим конец оставшегося шлейфа. На этом этапе нам понадобится приготовленный заранее FFC коннектор его нужно припаять к залуженному концу шлейфа.
Хорошо если количество позиций коннектора будет совпадать с количеством позиций в шлейфе. Если в коннекторе на 3-5 позиций больше, то в этом нет ни чего страшного. Подготавливаем универсальный шлейф. Он должен быть чуть длиннее отрезанного нами родного шлейфа. Если на универсальном шлейфе количество позиций более чем на коннекторе дисплея, то лишние необходимо отрезать. Отрезать их нужно с запасом, что бы при соединении с коннектором дисплея шлейф находился в нём достаточно плотно. Соединяем.
Для надёжности крепления проклеиваем соединения термостойким скотчем, что бы наш шлейф держался крепко и случайно не выпал из коннектора. Собираем всё в обратном порядке и подключаем.
Важно помнить! Отрезайте шлейф в местах с наилучшим креплением его, в местах где он не подвижен. Благодаря этому соединение будет закреплено и практически не подвижно.
Приведённая выше технология реанимации «убитого» шлейфа применяется уже несколько лет и зарекомендовала себя не положительно. Таким же способом легко можно отремонтировать шлейф для магнитолы Пионер, так как конструктивно магнитолы довольно схожи. Преимущество данного способа ремонта заключается ещё в том, что если по каким-то причинам шлейф вновь выйдет из строя, то его легко можно заменить на новый убрав повреждённый участок. В финансовом плане будет не дорого, а по времени такая работа займёт лишь час и то с небольшими перекурами.
Магнитофон в автомобиле является его неотъемлемой частью. Ведь скучные часы за рулём, под зажигательную музыку гораздо быстрее проходят.
Не стоит также забывать о загородных поездках. Например, шашлыки в уютном тихом загородном месте в дружеской компании.
Музыка поможет скоротать время приготовления мяса и придаст отдыху некую динамичность. Автомагнитолы pioneer ремонт со временем требуют довольно часто и нужно некоторое практическое понимание всего процесса.
В её строении нет ничего сложного, главное понимать общий принцип функционирования. Ремонт автомагнитолы pioneerсвоими руками представлен ниже.
Практический взгляд на общее строение и функционирование автомагнитолы pioneer
Ремонт автомагнитол pioneer
На практике все автомагнитолы pioneer относятся к категории повышенной сложности с точки зрения устройства. Существует целый ряд факторов, которые могут преждевременно привести автомагнитолу в неисправное состояние.
В этой связи, необходимо уметь, как диагностировать неисправность, так и её устранять.
Порядок действий в случае если автомагнитола pioneer не включается
- вначале необходимо удостовериться, что питающее напряжение находится в пределах 12-14 В;
- далее нужно убедиться в исправности предохранителя и дросселя – L951;
- диоды D951 и D952 выполняют защитную функцию, поэтому в их исправном функционировании также следует удостовериться;
- напряжение стабилизатора Q952 должно равняться 5-ти В, в противном случае, устройство является неисправным;
- датчики Q601и Q602 могут неожиданно перестать функционировать и как следствие, вся автомагнитола также перестанет работать;
- на выходе 68 MKIC601 питающее напряжение должно равняться 5-ти вольтам, на этом же выходе всегда должен присутствовать также сигнал лог.1;
- на транзисторе Q609 располагается ключ, исправность которого также необходимо проверить;
- автомагнитола pioneer оснащена двумя кварцеровыми генераторами МК и КК, которые также необходимо проверить на предмет исправности.
Примечание. Во время поиска причины неисправности, которая привела к тому, что автомагнитола pioneer перестала включаться, необходимо в обязательном порядке придерживаться последовательности, которая была представлена выше.
Что необходимо предпринять, если не удалось обнаружить причины неисправности:
- первостепенно необходимо выполнить проверку импульса, который заключён в управляющей цифровой шине;
- цифровая шина управления располагается в пространственном промежутке между съёмной панелью и МК;
- если импульс отсутствует, значит, причина неисправности заключена в микроконтроллере IC601 или IC901.
Подвеска на съёмной панели перестала функционировать
- вначале нужно проверить подвеску лампы питания, а точнее её цепь;
- нередко, когда съёмная панель имеет неплотное соединение, необходимо проверить соответствующий разъём соединения;
- на транзисторах Q960 и Q961 располагается ключ, исправность которого также необходимо проверить;
- вместе с этим, следует удостовериться, что на выходе IC601 есть сигнал ILPW.
Отсутствует звук
Алгоритм проверки в случае, если отсутствует звук во всех режимах проигрывания:
- на выходе микросхемы 6, 20 питательное напряжение должно составлять 14 вольт
- на выходе 4 и 22 УМЗЧ питательное напряжение должно равняться 5-ти вольтам;
- финальным этапом проверки является определение звукового сигнала IC201 на следующих выходах микросхемы: 18, 19, 30, 31;
- в случае, если звуковой сигнал отсутствует, то его необходимо проверить на входе IC201, а также проверить, проходит ли сигнал на выходе МК 25 и 27 сигнал к шине управления;
- если на всех вышеперечисленных выходах проходит сигнал, то неисправность заключена в микросхеме IC201;
- также важно не забыть убедиться в отсутствии напряжения на выходе 22 IC301, который расположен на цепи формирования MUTE.
Если отсутствует звук во время произведения медиафайла с магнитной ленты, необходимо проверит степень её подвижности, если такова вообще присутствует. В случае если лента является неподвижной, ей необходимо в срочном порядке заменить.
Если звука нет, а магнитная лента находится в подвижном состоянии, необходимо перейти к следующему этапу проверки:
- соединительные провода автомагнитол пионер часто подвержены механическому повреждению, поэтому их необходимо проверить с особой степенью тщательности;
- если дефекта в соединительных проводах обнаружено не будет, то необходимо проверить прохождение звукового сигнала на микросхеме IC251 и IC201.
Иногда причина неисправности автомагнитолы может заключаться в АМ-тюнере:
- вначале нужно убедиться, что элементы УРЧ: Q201 и Q202 находятся в исправном состоянии;
- на контуре тюнера 23 должен присутствовать сигнал LOCL;
- в редких случаях, причиной всего может служить сборка диодов D202;
- заключительным этапом проверки исправности АМ-тюнера, заключается в установление наличия или отсутствия неисправности в фильтрах звуковых полос CF51 и CF232.
Возникает вопрос, как же выполнить ремонт автомагнитолы?
Ответ предельно прост: суть ремонта заключается в поиске неисправного элемента и его замене. Проверка является главным инструментом, который определит, функционирует деталь исправно или вовсе не функционирует.
Примечание. Главное не забыть, что суть ремонта заключается в нахождение элемента, который находится в неисправном состоянии, а затем его замене.

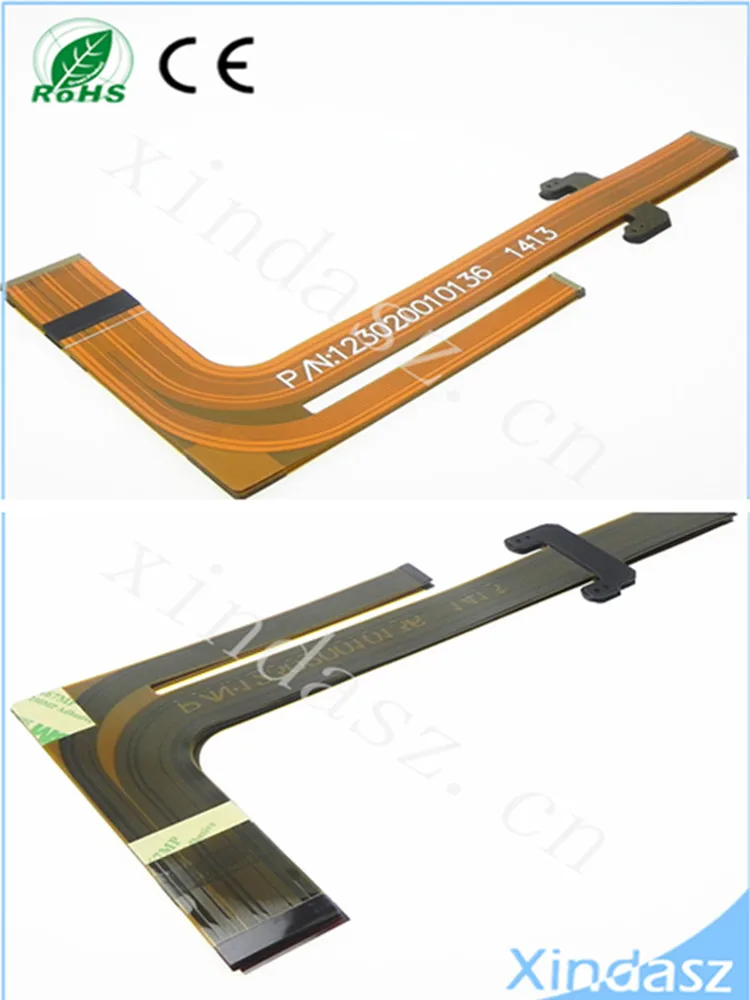

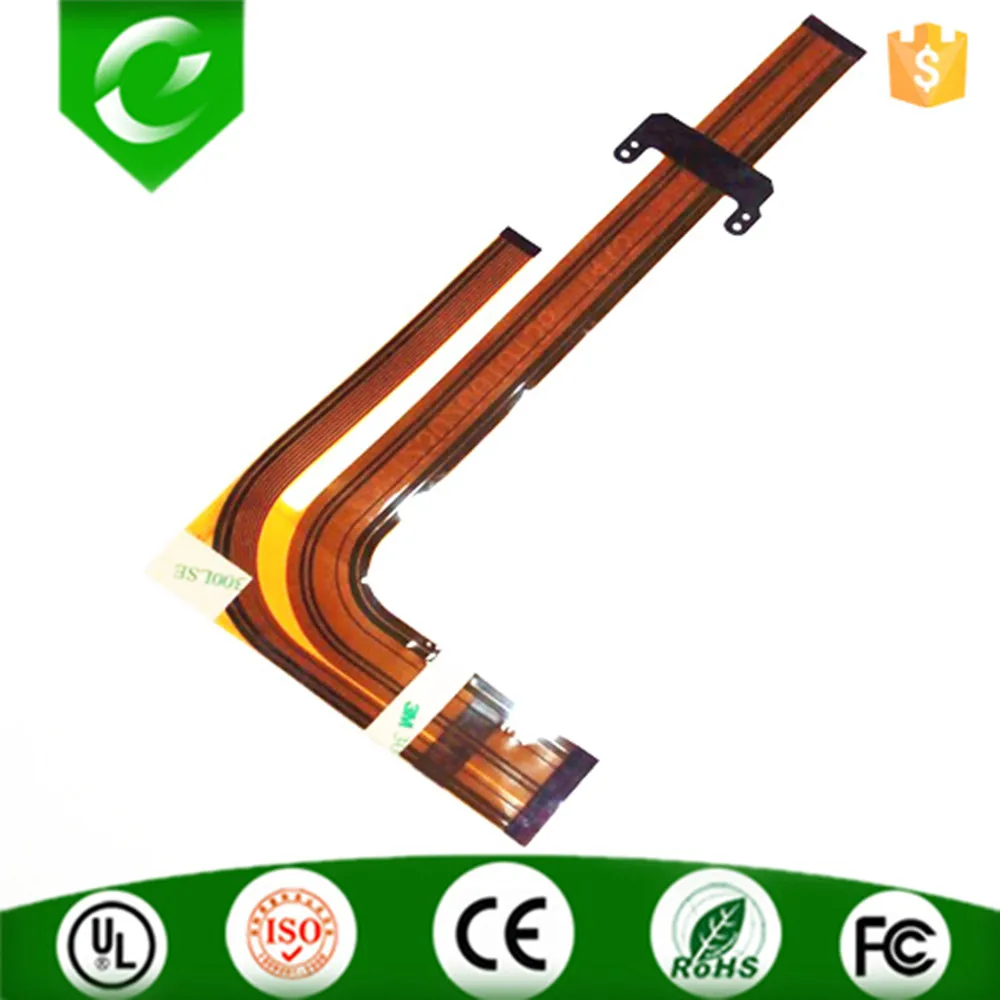

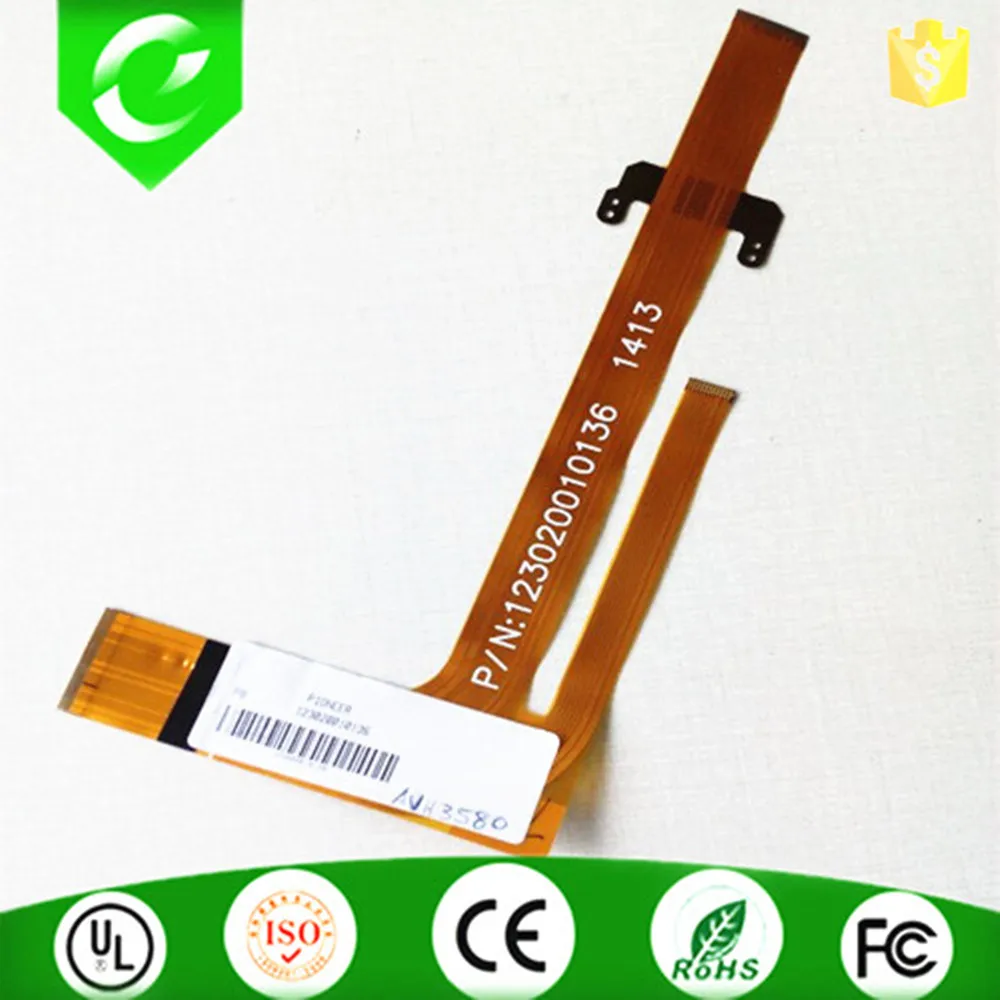

(1 шт./лот) плоские кабели Dvd Сканер Принтер Avh 3500 3550 3580 Avh3580 dvd PN 123020010136 1413
Скидка при заказе: Скидка 5% при покупке 50 шт.
Скидка 76,61 руб. с каждых 2 987,82 руб.
Дополнительно Скидка 5 % (от 5 шт. )
1297 шт. в наличии

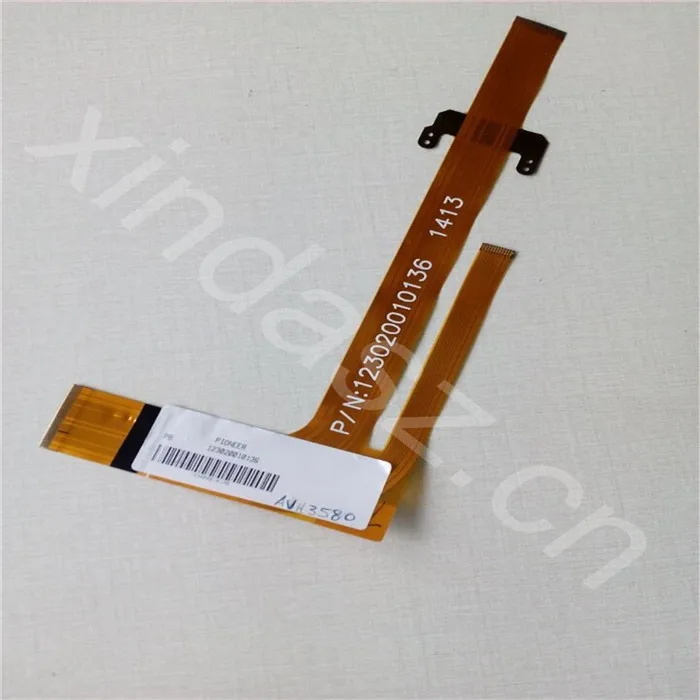

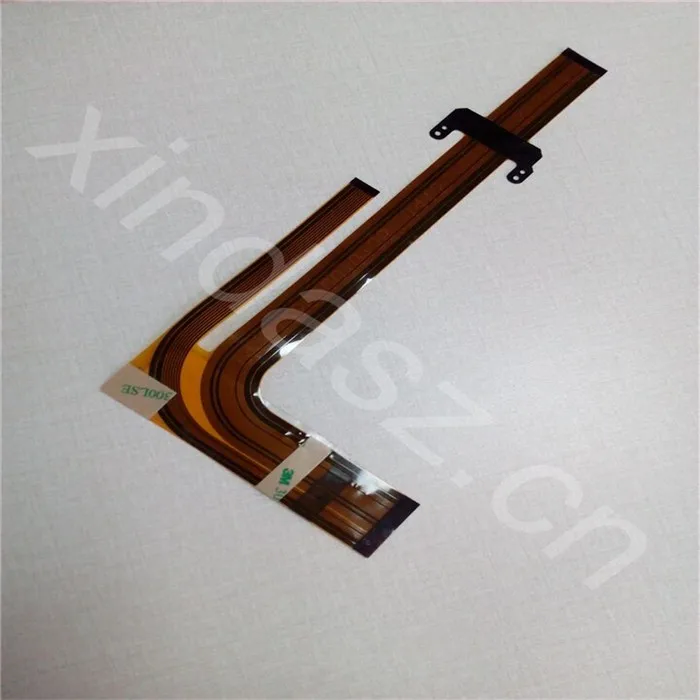

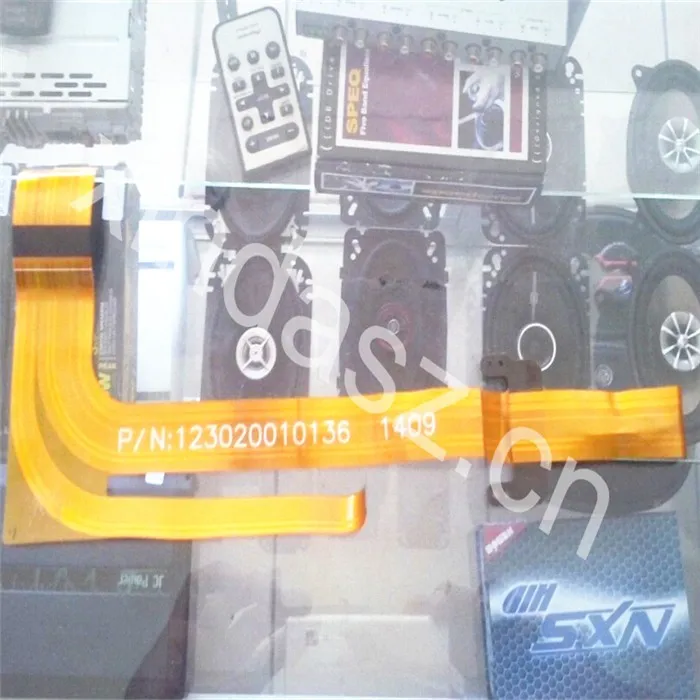

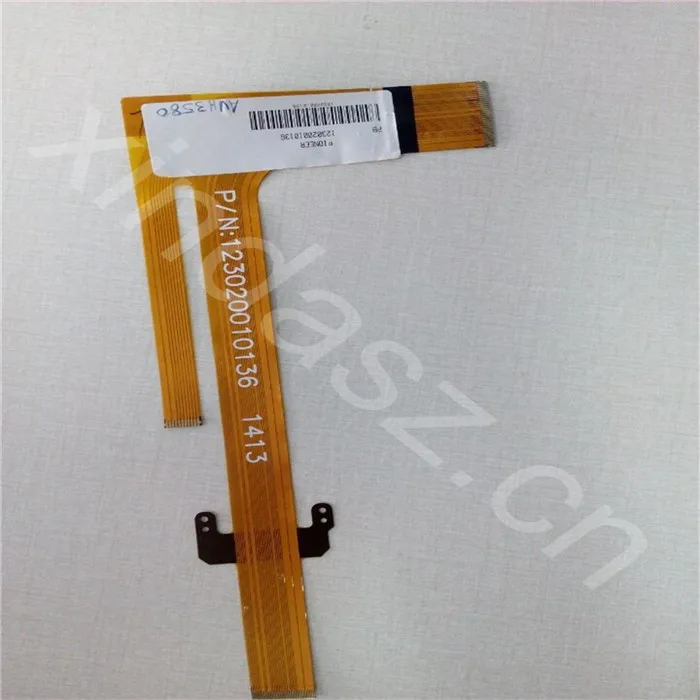

(1 шт ./ лот ) плоский кабель Pioneer DVD принтера , сканера AVH 3500 3550 3580 Avh3580 DVD PN 123020010136 1413
1. Дисплей / ноутбук ПК и планшетных ПК / плоский дисплей
2. Смарт - телефон / сотовый телефон
3. Телевизор с плоским экраном / профессиональный телевизор
4. Принтер / сканер / факс / копир
5. / Акустика
6. MP3, MP4
7. CD/DVD
8. Цифровой камеры
9. Робот / Промышленные / проектор / удобный терминал / развлечений
10. Автомобильная электроника
11. Игрушки для детей
12. Оборудование / медицинское оборудование / цифровой измерительный инструмент
FPC Технические Характеристики кабеля
Мы можем также сделать работы на заказ для аналогичных типов DVD AVH-3550 3580 PN 123020010136 1316 1409
Обычно MOQ для пользовательских других типов должны быть 100 шт ..
Flat-cable-original-pioneer-avh3580dvd-avh-3580-3550-flex-19865-MLB20178827902_102014-F
Свяжитесь с нами по лучшей цене с оптовый заказ .
Мы можем также сделать настроить работу
К примеру :
Автомагнитола Pioneer DEH-P55BT фото механики ниже , в паинте рисуем красиво стрелочки что и как делается и для чего ,
Описание образное , но касается всех апаратов ! Китаезы тоже ложим сюда , и еще просьба по возможности указывать пикап и амортизаторы .
pavel-pervomaysk
- 8 Фев 2008
Начнем с кенвуда .
Kenwood KDC-M4524 вид механики снизу , как всегда механика проскакивает из-за раскрученных винтиков на пикапе , закручиваем , выставляем и собираем правльно
Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки
Справочная информация
Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:
- Диагностика
- Определение неисправности
- Выбор метода ремонта
- Поиск запчастей
- Устранение дефекта
- Настройка
Неисправности
Все неисправности по их проявлению можно разделить на два вида - стабильные и периодические. Наиболее часто рассматриваются следующие:
- не включается
- не корректно работает какой-то узел (блок)
- периодически (иногда) что-то происходит
О прошивках
Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.
На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.
Схемы аппаратуры
Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:
-
(запросы) (хранилище) (запросы) (запросы)
Справочники
На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).
Marking (маркировка) - обозначение на электронных компонентах
Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.
Package (корпус) - вид корпуса электронного компонента
При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:
- DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
- SOT-89 - пластковый корпус для поверхностного монтажа
- SOT-23 - миниатюрный пластиковый корпус для поверхностного монтажа
- TO-220 - тип корпуса для монтажа (пайки) в отверстия
- SOP (SOIC, SO) - миниатюрные корпуса для поверхностного монтажа (SMD)
- TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
- BGA (Ball Grid Array) - корпус для монтажа выводов на шарики из припоя
Краткие сокращения
При подаче информации, на форуме принято использование сокращений и аббревиатур, например:
| Сокращение | Краткое описание |
|---|---|
| LED | Light Emitting Diode - Светодиод (Светоизлучающий диод) |
| MOSFET | Metal Oxide Semiconductor Field Effect Transistor - Полевой транзистор с МОП структурой затвора |
| EEPROM | Electrically Erasable Programmable Read-Only Memory - Электрически стираемая память |
| eMMC | embedded Multimedia Memory Card - Встроенная мультимедийная карта памяти |
| LCD | Liquid Crystal Display - Жидкокристаллический дисплей (экран) |
| SCL | Serial Clock - Шина интерфейса I2C для передачи тактового сигнала |
| SDA | Serial Data - Шина интерфейса I2C для обмена данными |
| ICSP | In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования |
| IIC, I2C | Inter-Integrated Circuit - Двухпроводный интерфейс обмена данными между микросхемами |
| PCB | Printed Circuit Board - Печатная плата |
| PWM | Pulse Width Modulation - Широтно-импульсная модуляция |
| SPI | Serial Peripheral Interface Protocol - Протокол последовательного периферийного интерфейса |
| USB | Universal Serial Bus - Универсальная последовательная шина |
| DMA | Direct Memory Access - Модуль для считывания и записи RAM без задействования процессора |
| AC | Alternating Current - Переменный ток |
| DC | Direct Current - Постоянный ток |
| FM | Frequency Modulation - Частотная модуляция (ЧМ) |
| AFC | Automatic Frequency Control - Автоматическое управление частотой |
Частые вопросы
После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.
Кто отвечает в форуме на вопросы ?
Ответ в тему Ремонт и настройка CD/DVD приводов Автомагнитол. как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.
Как найти нужную информацию по форуму ?
Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.
По каким еще маркам можно спросить ?
По любым. Наиболее частые ответы по популярным брэндам - LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.
Какие еще файлы я смогу здесь скачать ?
При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям - схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.
Полезные ссылки
Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.
На нижней части магнитолы видим маркировку.
Радиатор магнитолы довольно сильно греется. При разборке видим, что амортизирующие опоры, расположенные возле радиатора аудиоусилителя потекли и из них начала вытекать белая жидкость.
Опоры уже не выполняют своей функции и амортизация выполняется по сути за счет пружин.
Плату необходимо очистить от данной субстанции. Она попала на два разъема.
Без привода магнитола не запускается. При идеальной ситуации магнитола включается с приводом через длинный шлейф GGD1222.
Включение магнитолы PIONEER AVH-X1500DVD в разобранном видеИспользуемый в магнитоле шлейф крайне мал. Не стоит разбирать привод и подключать его плату отдельно, т.к. у Вас могут возникнуть проблемы с его дальнейшей настройкой.
У меня не было информации по распиновке данной магнитолы и поэтому я снял металлическую крышку. Данную крышку снимать Вам не нужно. Она служит для защиты платы от металлического привода. Касанием привода к плате, можно вывести последнюю из строя.
У меня не было разъема для данной магнитолы и поэтому я подпаялся напрямую к разъему. Можете поступить таким же образом.
Доступ к плате с процессором и основными элементами, получаем, сняв нижнюю крышку.
При этом магнитолу раскладываем следующим образом. Привод при этом остается подключенным.
При включении магнитолы от напряжения 12 В, ток потребления составляет 0,37 А.
Ссылка на Service Manual на магнитолу PIONEER AVH-X1500DVD. Данная ситуация напоминает проблему с подсветкой. На 27 (EN) ногу микросхемы BD81A04EFV-M приходит сигнал BLEN (3,3 В), разрешающий включение драйвера подсветки. Ногами 9, 10 (FAIL1, FAIL2) в процессор идет обратная связь об успешной работе драйвера. В случае аварии с данной ноги подается сигнал 3,3 В.
Драйвер подсветки BD81A04EFV-MВ моей ситуации так получилось. Был кратковременный аварийный сигнал, которым выключался драйвер подсветки. Прозвонив цепи на разъем подсветки, я убедился в их исправности.
Данная проблема была описана была форумах тут и тут. При этом проблема заключается в светодиодах, которыми питаются и контролируются драйвером. Запитаны они от выводов 13-16 (LED1-LED4).
Если один из светодиодов выходит из строя, то драйвер это видит и уходит в защиту. Для его замены люди разбирают дисплейный модуль. Однако это крайне опасное занятие и с большой вероятностью экран при разборке может треснуть.
Шлейф подсветки неразборный от дисплея и имеет следующую маркировку:
Решил попробовать разобрать дисплейный модуль.
Для этого извлекаем его из пластмассового корпуса.
Снимаю тачскрин и металлическую окантовку.
Так мы получаем непосредственный доступ к самому экрану.
Дальше я не стал разбирать экран, т.к. понял, что он с большой вероятностью треснет. Стоимость экрана CLAA061LA0FCW свыше 3000 рублей. Я не стал рисковать и вернул магнитолу PIONEER AVH-X1500DVD обратно хозяину.
