Установка магнитолы в форд транзит 2019 своими руками
Знаете, как "раньше" было: один патефон стоит на прилавке или телевизор и людям проще, не нужно запариваться с выбором модели :)
Я шучу, конечно. Но, чтобы определить, какую "голову" я возьму, пришлось все таки помучать "основную" голову. Хотел с самого начала Pioneer 580- магнитола с запасом для возможных экспериментов со "взрослым" звуком, процессорная, обладает теми требованиями, которые я себе выдумал: поддержка iPhone/Android, громкая связь, Bluetooth, USB… Но в какой-то момент меня перекинуло даже не на 390й Pioneer, а на бюджетную "сотую серию". В ней нет ничего, хотя сначала мне показалось, что ипхон поддерживается. Однако, нет. Но зато дёшево.

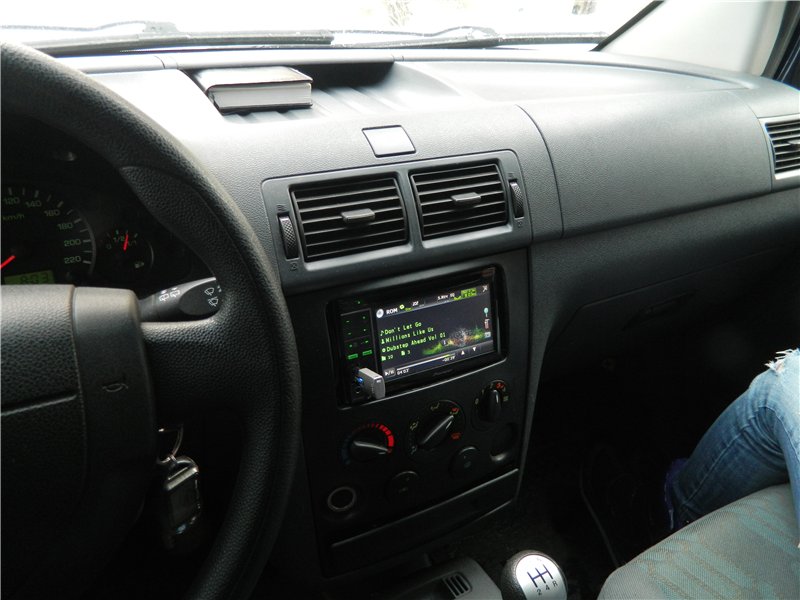

Казалось бы, всё! С выбором согласился. Но нет же. Полез в день покупки сравнивать продавцов и… случайно увидел эту JVC. И знаете? Доволен своей покупкой. Это тоже процессорная "голова" с тем же набором функций, который я уже перечислял. И если я захочу "развивать звук", то у меня будет от чего отталкиваться.
Ну и по установке. Я думал, что в 21м веке производители стараются унифицировать варианты разъёмов, портов, входов. Но в на одних только современных автомобилях Форд аж три разных разъёмам для мультимедиа-систем… Заранее я об этом не подумал, купил магнитолу, приехал домой, начал устанавливать, а уже вечер, стемнело. Естественно, магнитолу я поставить не смог, переходник купить негде, на завтра экстренно в рейс… лаааадно. Потерплю.
Потерпел почти пять тысяч километров. Вернулся, подготовился, начал собирать, магнитола не включается, не реагирует. Психанул.
Уже собрал магнитофон и комплектующие в заводскую коробку, думал ехать её проверять на следующий день к продавцу, как решился ещё на одну попытку. Поковырял провода, переделал по-крестьянски "желтый с красным" и вуаля! На очереди установка Рации. Завтра расскажу и об этом.
UPD. Кстати, при заказе Транзита, в спецификации были указаны 2 динамика. А на деле оказалось, что в стойках тоже стоят пищалки. Итого: Четыре!
ТАКЖЕ ПОДХОДИТ:
Ford:
• C-MAX 2003 - 2010г.
• Fiesta 2005 - 2021г.
• Focus II 2005 - 2010г.
• Fusion 2005 - 2021г.
• Kuga 2008 - 2021г.
• Mondeo 2003 - 2021г.
• S-Max 2006 - 2021г.
• Transit 2006 - 2021г.
Ответим по телефону:
+7 (495) 502-27-57
Штатный разъем для подключения оригинальной магнитолы Ford к системе автомобиля через стандартные 16-пиновый ISO разъем. Иными словами - у вас есть штатная магнитола для форда, есть автомобиль Форд, но по каким то причинам штатные фишки утрачены. Оптимальный вариант подключить Intro AFO-05 к проводам питания и акустическим проводам. Также этот адаптер нередко используется в качестве проверочного, для проверки в стенде штатных фордовских автомагнитол.
Стандартный 16-пиновый европейский ISO разъем представляет собой, как правило сдвоенную колодку (2 по 8), подробная распиновка которой приводится ниже. Использование этого разъема в автомобиле значительно облегчает снятие, установку головного устройства в силу его универсальности. Большинство европейских производителей автомобилей используют его как базовый для подключения магнитолы.
После 2000 года, некоторые компании начали применять новый стандартный разъем. Этот тип разъема носит название FAKRA.
Это разъем используется CAN шину. Многие сигналы передаются по этой шине:
- Информация о зажигании
- Информация об освещении
- Информация о скорости
С введением этого типа разъемов антенные разъемы также были изменены.
С 2000 года ряд европейских производителей автомобилей, такие как BMW, Citroen, Ford, Mercedes-Benz, Peugeot, Volkswagen, Rover, Audi, Seat, Opel и Škoda начали использовать 40-контактный разъем, который носит название Quadlock (или Fakra).
Разъем Quadlock состоит из блока 16 плоских штырей, аналогичных ISO 10487 (уже описанной нами выше еврофишки). В дополнение к 16 контактам, есть блоки дополнительных разъемов для другого оборудования. Они реализованы внутри основного разъема таким образом, что не могут быть взаимозаменяемыми (то есть полностью исключают неправильное подключение разъема). Малый разъем B имеет 12 контактов для вывода аудио сигналов. Малый разъем С имеет 12 контактов для различных аудио источников, таких как CD-чейнджер, MP3-плеер.
Во вкладке "Характеристики" вы можете посмотреть более подробную распиновку разъема с комментариями.
Разъем Quadlock (распиновка)*
RR+ правый задний динамик плюс | RR- правый задний динамик минус
RF+ правый передний динамик плюс | RF- правый передний динамик минус
LF + левый передний динамик плюс | LF- левый передний динамик минус
LR+ левый задний динамик плюс | LR- левый задний динамик минус
CAN H СANшина
CAN L CANшина
GND земля (минус) питания магнитолы
GND земля (минус) питания магнитолы
ILL диммер - плюс при включенных габаритах (приглушение подсветки)
BATT постоянный плюс питания магнитолы
ACC плюс с замка зажигания (отключение магнитолы при вытаскивании ключа из замка зажигания)
Левый:
1. плюс телефона звук
2. минус телефона звук
3. ?
4. минус штатного джойстика для управления головным устройством.
5. ?
6. ?
7. ?
8. ?
9. Активация звонка телефона (т.е. отключение програмы или диска и активация работы хэнсфри)
10. ?
11. плюс штатного джойстика для управления головным устройством
12. ?
Правый:
1.?
2.?
3.?
4.?
5. пустой
6. пустой
7. пустой
8. пустой
9. AUX нискоуровневый (межблочник) вход плюс левый
10. AUX нискоуровневый (межблочник) вход плюс правый
11. AUX минус от 9 и 10 пункта.
12. пустой
*Просим обратить Ваше внимание на то, что бывают случаи когда различаются цвета проводов. Советуем не экспериментировать и всегда прибегать к помощи знающего специалиста.
Официальный интернет-магазин INTRO (торговая марка INCAR) продает только сертифицированную продукцию отличного качества. На нашем сайте вы найдете наиболее полную информации по продукции INCAR: переходные рамки, штатные магнитолы, камеры заднего вида, видеорегистраторы, ISO-переходники и другие аксессуары. Также последнюю информацию о новинках и многое другое. В нашем магазине продается только сертифицированный товар обеспеченный годовой гарантией. Также при установке в официальном авторизованном установочном центре "Интро" гарантия на установку и оборудование составляет 2 года.
◦ Радио. Россия – страна расстояний. Все мы понимаем, что у российских автолюбителей есть особые ожидания по приему радиосигнала на дальних расстояниях от населенных пунктов. Мы использовали лучший радио модуль Philips NXP6856 для решения этой задачи. Результаты тестов показали, что качество приема радио этой серии не уступают, а в некоторых случаях даже превосходят более дорогие аналоги.
◦ Операционная система Android 9.1 Обычно, бюджетные модели конкурентов построены на базе Android 4.4.4 Это объяснятся тем, что заводы, изготавливающие эти магнитолы ориентированы, в основном, на внутренний китайский рынок. А там владельцы менее требовательны к версии программного обеспечения. Мы понимаем потребность российского потребителя и заказали продукт на проверенном 9-м андроиде.
◦ Доработанная прошивка. Признаться, на стандартную прошивку нашего завода без слез или улыбки не взглянуть. Закрытый, не дружественный рабочий стол. Переведенное Байду переводчиком «русское» меню. Да что говорить, добрая половина бюджетных линеек имеет те же проблемы. Наши программисты внесли серьезные изменения в стандартный софт и доработали ПО под требования наших клиентов на столько, на сколько это было возможно сделать для продукта низшего ценового диапазона. Дружелюбный пользовательский интерфейс, настраиваемый рабочий стол. Стабильная работа с популярными в России приложениями.
◦ Плоский дизайн. Отсутствие оптического привода позволило так скомпоновать пространство внутри магнитолы, что корпус магнитолы и по совместительству, сплошной радиатор охлаждения упростили монтаж этой магнитолы в любые, даже самые не предсказуемые места в автомобиле, и не только :) Монтажная глубина устройства всего 45мм! Но мы позаботились и об охлаждении. Бесшумный вентилятор начнет работу тогда, когда это станет необходимо. Кроме того, компактная упаковка снижает издержки на хранение и транспортировку товара.

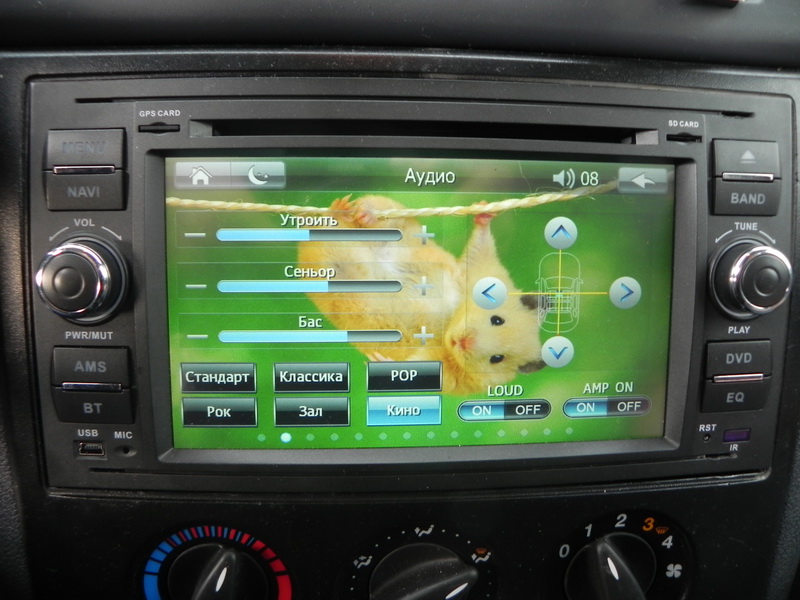

1. Головное устройство W2-D9488F - 235USD
2. Загрузка карт европы Map - 10 USD
3. Блок CAR DVB-T BOX - 95 USD
4. Такса 6% paypal fee - 26.16 USD
5. Доставка Экспресс EMS 100 USD
6. Потолочник GRAY NEW 15" FLIP DOWN LCD TFT MONITOR DVD MP3 PLAYER - 179.99 USD + 70 USD доставка.
7. 30 USD медиаплеер
8. 10 USD переходник с 12В на 5 В
ну и + помелочам. провода, клипсы новые, переходники.
22 окт ября 2013
Цыфрами 1,2,3,4 - заносим код, ввод-5.
Потом надо подождать 30мин.

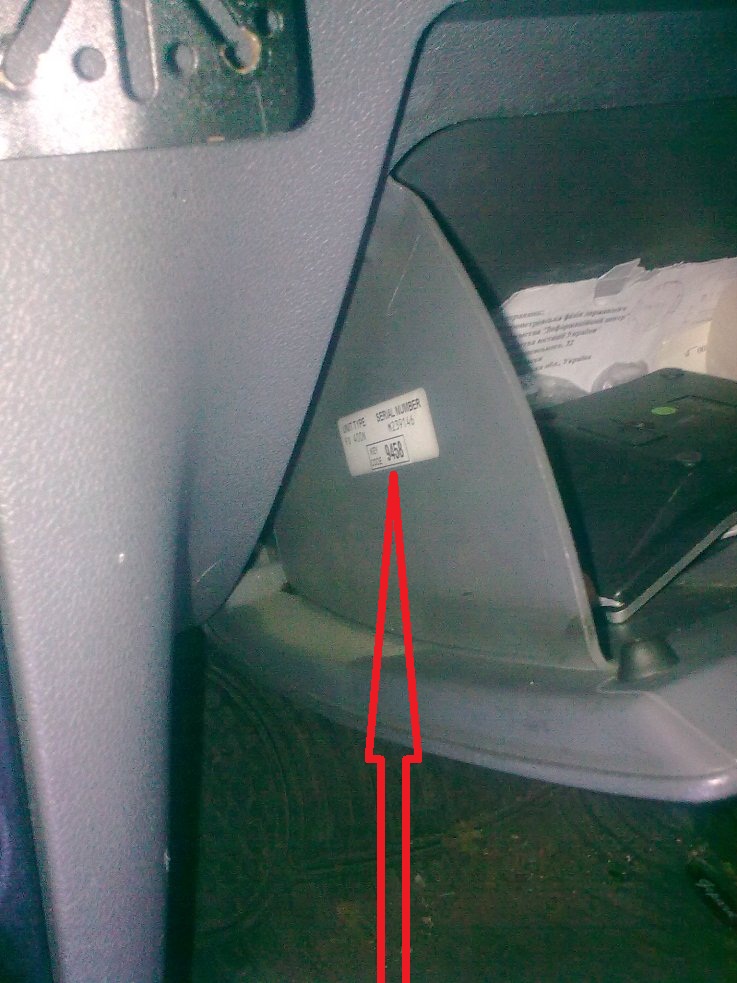

и там видна наклейка проигрывателя,
а серийный номер не такой как на наклейке бардачка
Продолжение следует.
Идем дальше:
но сначала небольшое исправление. т.к. я почему-то не имею права редактировать свое же сообщение
почитал интернеты и вот что нашел:
ТУТ Идея
ТУТ Схемы
ТУТ то же полезно
по первой ссылке автор не указал никак где он брал +5v и -5 v, для питания Bluethootha с нашего магнитофона (а сам я ох как не силен в этом деле - паял - так руки тряслись и прибором (мультиметром) советского образца помню как пользоваться отдаленно)
по последней ссылке автор забыл указать что он использовал ГАРНИТУРУ Bluethooth с управлением плеером, и я наверное час с лишним потратил на поиски что же он мастырил, а мастырил он вот такой прибор - аналог Nokia BH-111 1.shtml , вместо блютуз можно так же и "Проводная гарнитура Nokia HS-45 с адаптером AD-56.")
отключил жгут проводов и пошел домой, достал старый еще тестевский мультиметр (советский), паяльник, кусачки и клеевой пистолет, дрель, сверло и уселся перед компьютером (за стол сынишки, а его отправил играть на моем ноутбуке. )

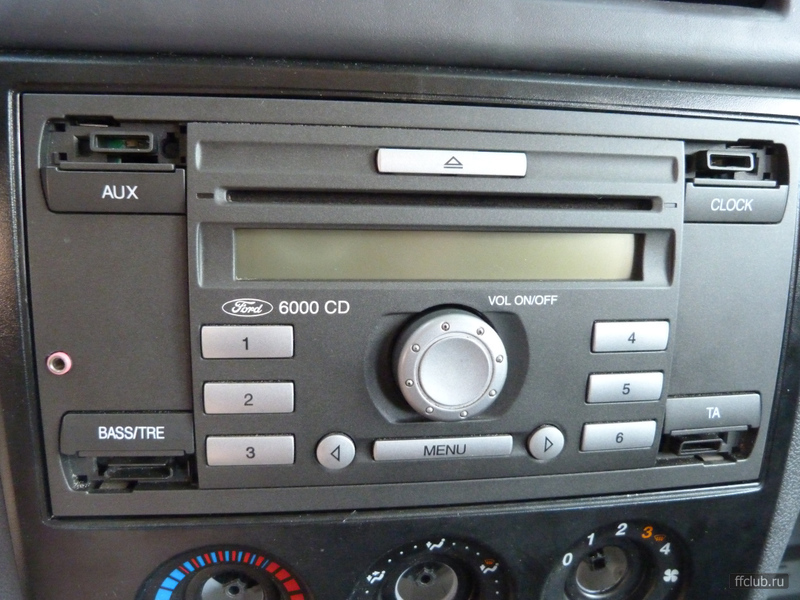

Разъем Ford 6000 CD
нас интересует верхняя часть картинки

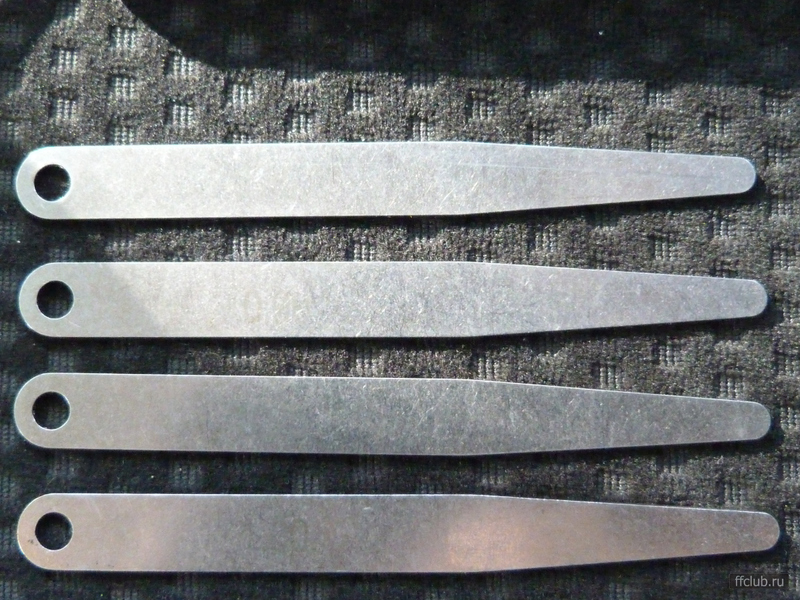

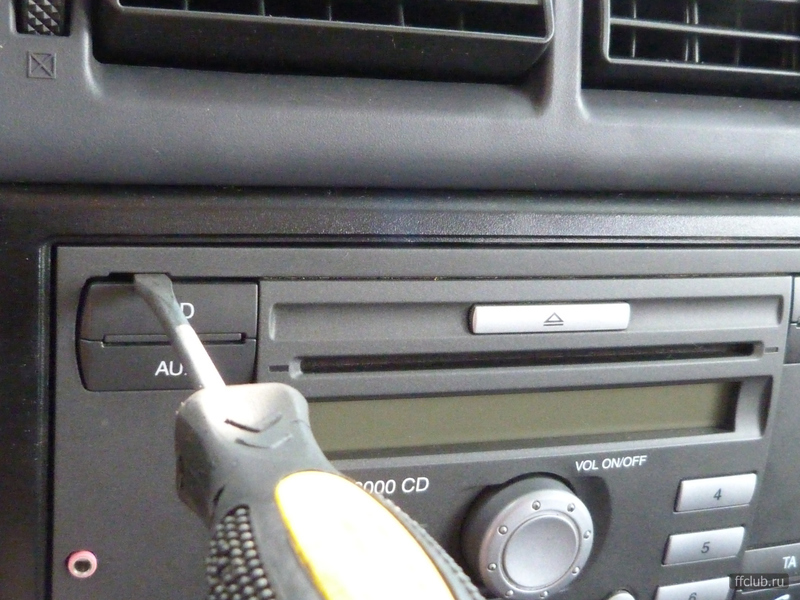

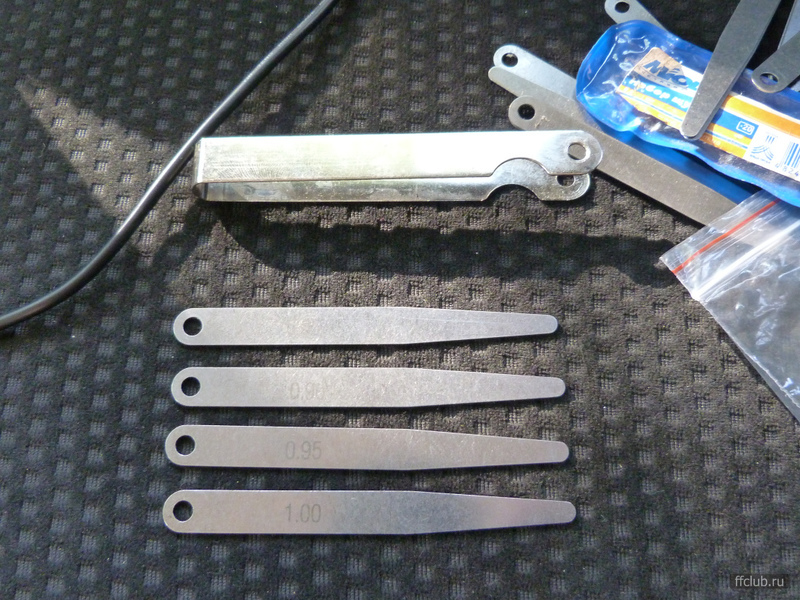

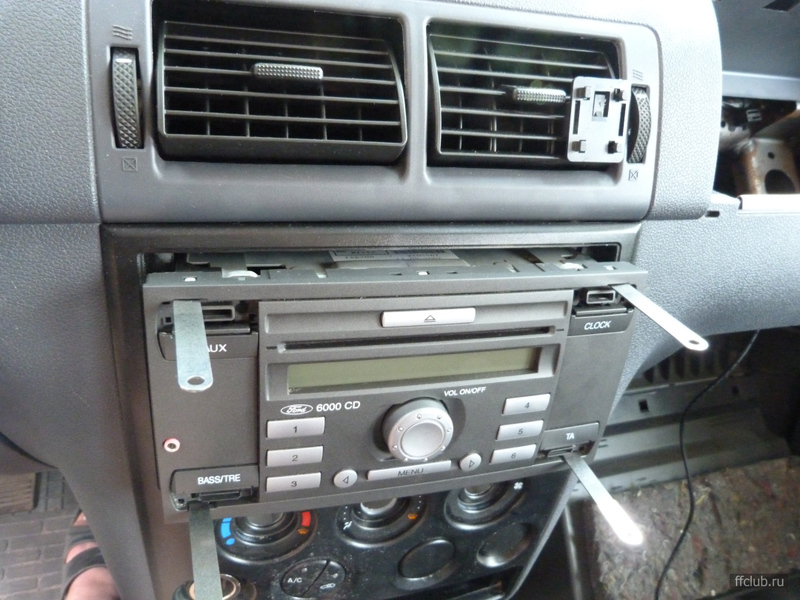

итак начинаем курочить аппарат:

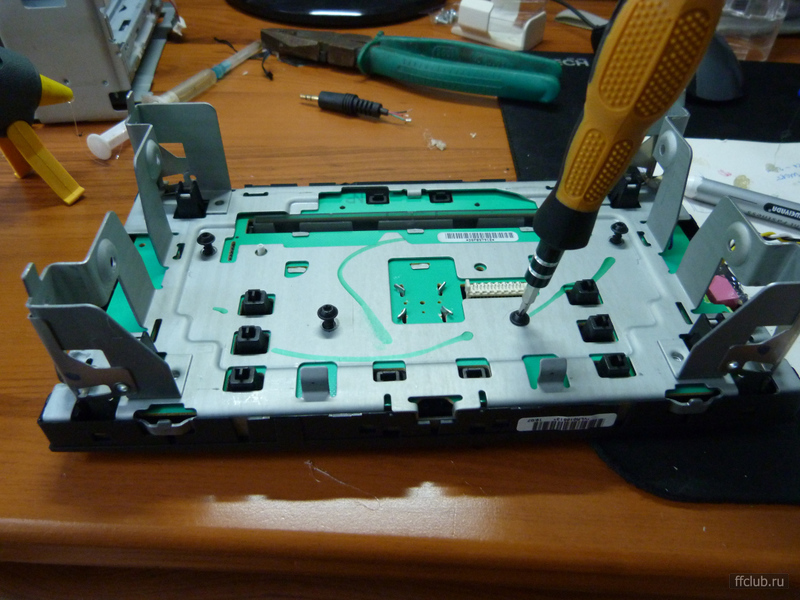

переворачиваем магнитолу откручиваем 4 винтика (6 гранная звездочка)

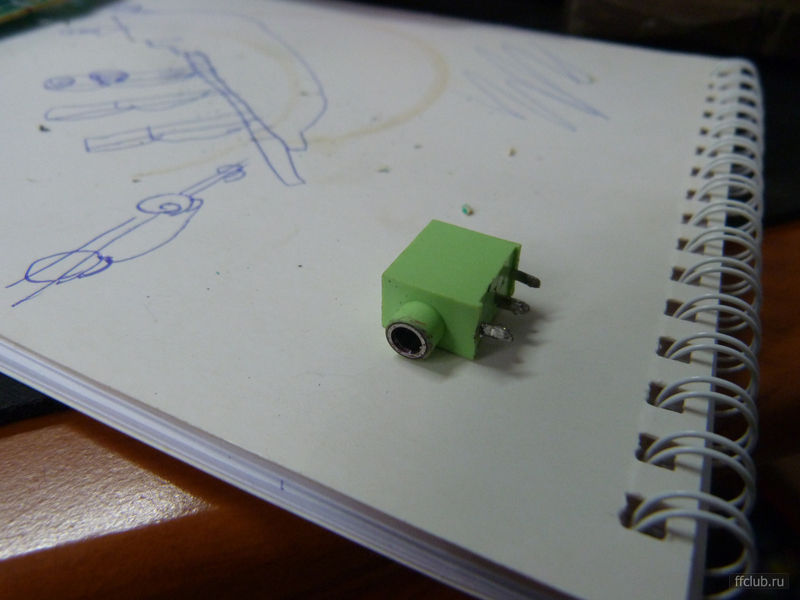

у меня валялась плата с системного блока компьютера - "Front Audio" на этой плате вход и выход звука, 2 USB и 1 разъем контроллера 1394, соответственно и проводка есть и штырьки там всякие.

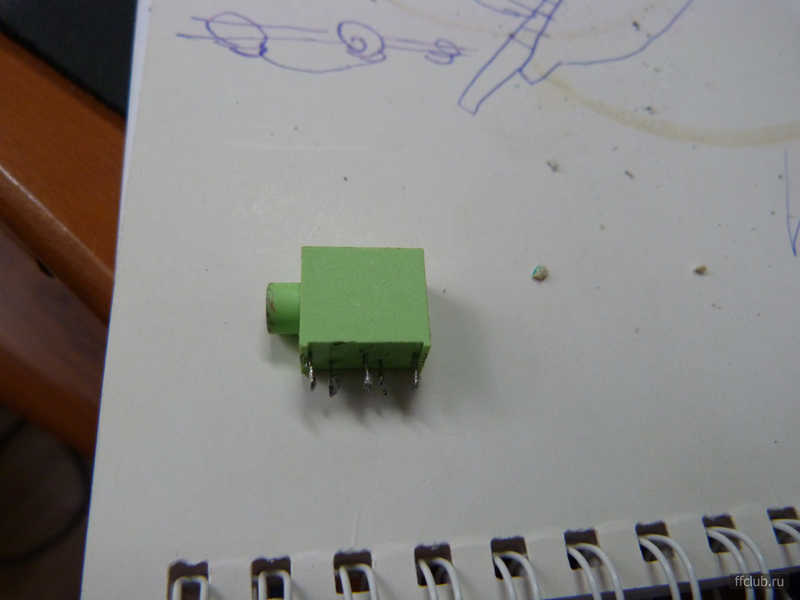

у него 5 ног: 3 ноги идут по центру и 2 вынесены немного в сторону (идут в шахматном порядке)
1-я нога слева - общий или масса или "G" - земля, 2-я нога слева - это левый канал, а 4-я - правый, ноги 3 и 5 нам не нужны и я их выкусил.

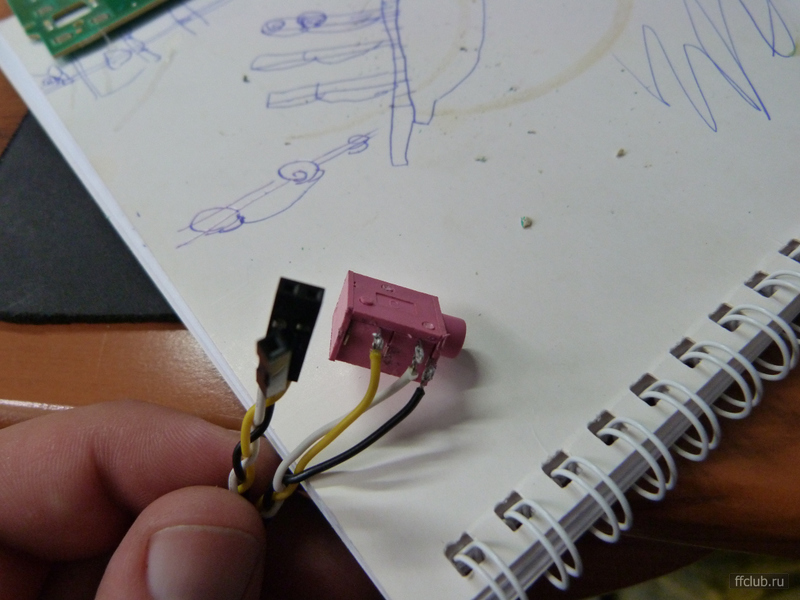

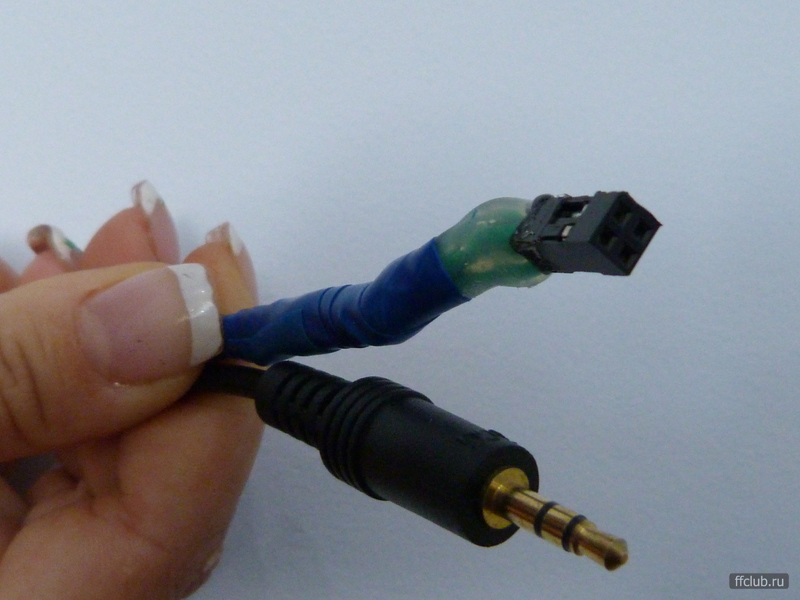

так но остался то еще неиспользованный розовый разъем и я решил встроить его в магнитолу
а значит продолжение следует.
Продолжим!
будем устанавливать разъем AUX непосредственно в магнитофон!
сам магнитофон мы уже разобрали, розовый разъем подготовили, осталось примерять куда его поставить, высверлить отверстие под вход, закрепить сам разъем и подпаяться на плату
итак по порядку:

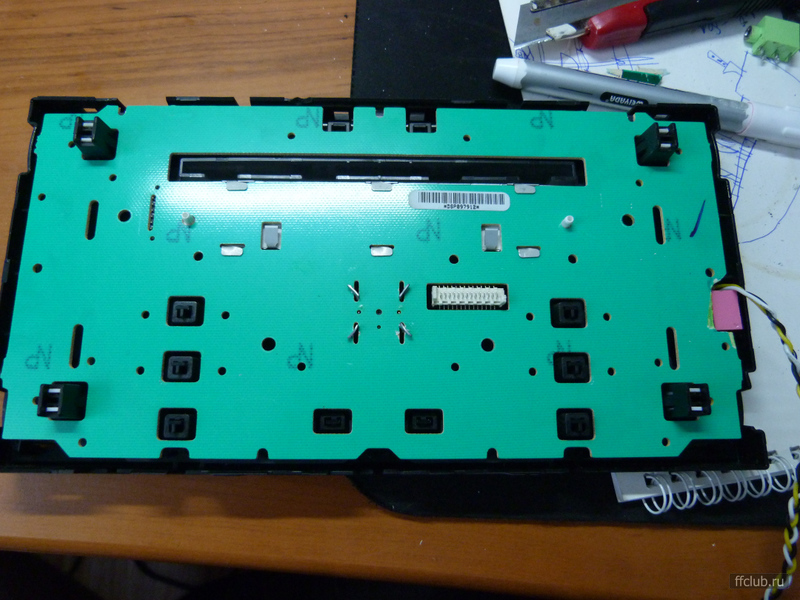

вот панель вид изнутри, сверху у нас окно для экрана и забора CD, а справа я высверлил отверстие под вход, сначала взял маркер (можно и белый корректор) обвел по контуру вход разъема, и плотно приложил с корпусу сам разъем, при этом отпечатался кружок входа розового разъема. на этом месте я подобрав сверло высверлил отверстие как раз по диаметру входа - плотненько.
ANDROID 7.1.1, оперативная память - 2GB!
Автомагнитола 2DIN Форд Транзит 2019.
Любая навигация (лицензионный Navitel с картами России в комплекте!).
Морозостойкий (Multitouch) IPS дисплей с увеличенными углами обзора и HD разрешением.
Доставка по России за наш счёт!
Все автомагнитолы для / Ford / Transit
NAVIPILOT CarPlay Box работает на системе андроид и позволяет пользоваться любыми приложениями из магазина Android Google Play на заводском мониторе Вашего автомобиля, оснащённым системой CarPlay.
Навигация с «пробками», интернет, почта, YouTube, просмотр любимых фильмов и сериалов, онлайн радио с тысячами радиостанций, интернет-телевидение, общение с друзьями в соцсетях и мессенджерах, игры и многое, многое другое!
Перейти в корзину
NAVIPILOT CarPlay Box работает на системе андроид и позволяет пользоваться любыми приложениями из магазина Android Google Play на заводском мониторе Вашего автомобиля, оснащённым системой CarPlay.
Навигация с «пробками», интернет, почта, YouTube, просмотр любимых фильмов и сериалов, онлайн радио с тысячами радиостанций, интернет-телевидение, общение с друзьями в соцсетях и мессенджерах, игры и многое, многое другое!
Перейти в корзину
Для подключения кнопок на руле (при их наличии) необходим адаптер, стоимость 3500 руб., в комплект не входит!
Подписывайтесь на наш канал YouTube - видео по установке и эксплуатации автомагнитол! Мы в социальных сетях: ВКонтакте, Twitter, Facebook (задать вопрос в Facebook Messenger)
- Операционная система ANDROID 7.1.1 Nougat!
- Оперативная память 2GB!
- 4-х ядерный процессор
- Функция «Разделённый экран» — два приложения на экране одновременно (для навигационных приложений)
- GPS навигационный модуль.
- Голосовое управление.*
- Дублирование экрана смартфона на магнитоле (MirrorLink).
- Морозостойкий HD (Multitouch) IPS дисплей с увеличенными углами обзора.
Стандартные функции NaviPilot DROID7S
- FM Радио с памятью на 18 радиостанций
- Встроенный GPS и Wi-Fi
- Встроенный Bluetooth модуль для организации функции HandsFree (громкая связь) и беспроводного воспроизведения звука с телефона или планшета по протоколу A2DP
- AUX вход для подключения любого AV источника
- Вывод изображения на дополнительные мониторы (2 аналоговых видеовыхода)
- Воспроизведение музыки, видео и просмотр изображений с USB, MicroSD и TF носителей информации, с внешнего жесткого диска
Предустановленные приложения в NaviPilot DROID7S
- Play Market (магазин приложений)
- Youtube (видеохостинг)
- Gmail (почта)
- Navitel (навигатор)
- Возможность установки Яндекс Навигатора
- ivi (фильмы онлайн)
Наличие Android позволит Вам самостоятельно установить любые приложения из Google Play Market!
Список постоянно корректируется, все перечисленные приложения при желании можно заменить на аналоги, или вовсе удалить.
Комплект NaviPilot DROID7S
- Автомобильный навигационно-развлекательный комплекс NaviPilot DROID7S;
- Для навигации — предустановлены Яндекс.Навигатор и лицензионный Навител с детальными картами России;
- Всё необходимое для профессиональной установки* на автомобиль в базовой комплектации — разъёмы и адаптеры для подключения к штатной проводке автомобиля без её нарушения, разъёмы для подключения дополнительных аксессуаров, при необходимости — кронштейны-крепления магнитолы;
- Выносная GPS антенна;
- Инструкция в электронном виде, на встроенной памяти магнитолы;
- Гарантийный талон.
Что такое Android
На сегодняшний день, Android — наиболее гибкая, мультиплатформенная и удобная, динамично развивающаяся операционная система, с которой NaviPilot DROID7S выгодно отличается на фоне морально устаревших конкурентов на закрытой и ограниченной ОС WinCE. Теперь, находясь в пути, возможности установленного в Вашем автомобиле головного устройства ограничены только Вашей фантазией, не зависимо от того, едите Вы или стоите в пробке! Пользуйтесь навигацией на родном для Вас языке с самыми детальными картами местности, играйте в любимые игры, используйте полезные приложения и постоянный доступ в интернет!
Забудьте об ограничениях в штатном головном устройстве, будущее уже здесь — автомагнитола на Андроид NaviPilot DROID7S!
Где установить?
Если Вы в Москве, Санкт-Петербурге, Краснодаре или Саратове — можете установить оборудование в наших сертифицированных установочных центрах, с сохранением заводской гарантии Вашего автомобиля, без нарушения штатной проводки, с сертификатами на оборудование и услуги установки.
Стоимость установки (Москва, Санкт-Петербург, Краснодар, Саратов):
Магнитолы NaviPilot — от 2500 рублей
Камеры заднего вида — от 2500 рублей
Парктроников — от 2500 рублей
TV-Тюнера — от 2000 рублей
Доступна услуга квалифицированной выездной установки различного оборудования (магнитолы, камеры, видеорегистраторы, парктроники и другие аксессуары) на Вашей территории по предварительной записи. Цены от 3500 рублей за установку одного устройства. При установке нескольких устройств за один выезд, действуют скидки.
Наш магазин сотрудничает с партнёрскими установочными центрами в большинстве городов России.
Для согласования установки в других городах России свяжитесь с нашими менеджерами.
Если при установке возникнут затруднения — мы сможем проконсультировать установщиков по телефону или электронной почте.
