Завод-изготовитель сделал большую часть работы,
установив штатно разводку под установку акустики в Albea.
Однако есть несколько "подводных камней", о которых надо знать заранее.
Установка магнитолы
В центральной консоли предусмотрено штатное место для установки магнитолы. Туда же выведена проводка для ее подключения. Следует иметь ввиду, что имеется ограничение по глубине магнитолы. Без каких либо проблем устанавливаются магнитолы глубиной 150мм. Большая чать CD/mp3 магнитол JVC имеют такую глубину. При незначительных "адаптациях" можно установить магнитолу большей глубины. Но всему есть предел. Установка магнитолы глубиной 170мм уже невозможна без серьезного "хирургического вмешательства. Так, что лучше посмотреть линейку моделей JVC. Кроме того, есть ограничение по высоте магнитолы - 1DIN.
Для подключения магнитолы выведены кабели с разъемами стандарта ISO1. Соответственно магнитола должна иметь вход ISO1 или комплектоваться кабелем ISO1. В комплекте с магнитолами JVC штатно поставляется кабель ISO1. Если его нет, то не проблема докупить его отдельно - стоимость
А вот с антенным входом - проблема. Антенный кабель оконцован т.н. разъемом "евро" "мама". Нужно приобрести переходник "евро-азия", либо срезать заводской разъем и припаять стандартный. Однако, некоторые магнитолы имеют именно такой вход.
Процедура установки. В процессе установки зажигание должно быть выключено.
1. Извлекаем заглушку. Вверху заглушки есть две прорези. Ставим в них тонкую отвертку и выталкиваем заглушку на себя.
2. На обратной стороне заглушки закреплены кабель ISO1 и антенный разъем. Необходимо нажать на фиксирующие выступы на разъемах и снять их с заглушки.

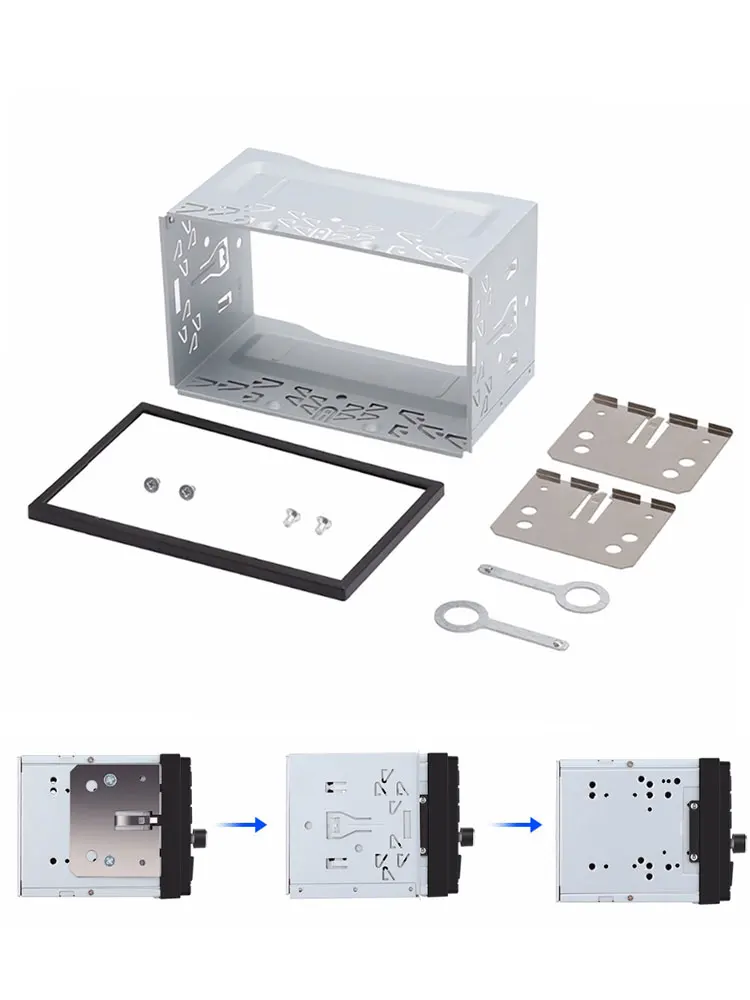

3. Достаем магнитолу из коробки и, используя специальные "крючки" снимаем корзину для крепления магнитолы.
Ну вот, наконец-то, я решился сделать первую запись в своем журнале.

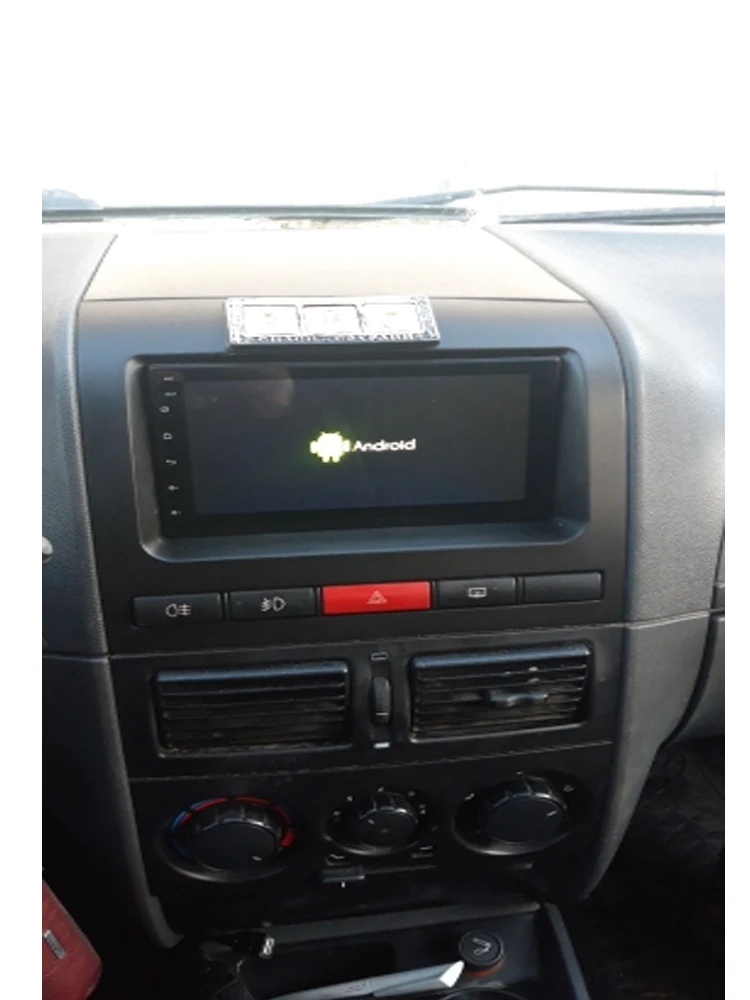

И речь пойдет об установке 2DIN магнитолы. В январе 2017 года я случайно наткнулся на сайт carav и там увидел переходную рамку 2DIN на наше авто, цена была примерно 1100 рублей + доставка 240 рублей. Глаза загорелись, но решил подождать и сделать себе подарком на какой-нибудь праздник. И вот, в преддверии 23 февраля, захожу на этот сайт, и что я вижу, заказать ее нельзя, нет возможности добавить в корзину… я сначала расстроился, но вместо кнопки "в корзину" я вижу кнопку "найти дилера". Нажав на нее и выбрав свой город, сайт выдал мне список магазинов которые сотрудничают с carav />Я выбрал самый первый и перешел на сайт магазина autolife, нашел рамку по коду 11-377, вижу цену 890 рублей и она только под заказ. Звоню в магазин спрашиваю, говорят привозите предоплату не менее 30% и в течение 2-х недель привезем, что я и сделал. Пока ждал рамку, увидел на их сайте что она подешевела и стала стоить 690 рублей, за столько я ее и забрал у них, и как вижу до сих пор цена не изменилась.
А летом заказал 2 DIN магнитолу 7060B из китая за 3350 рублей, пришла за 21 день, правда с незначительными косяками (об этом чуть позже), но за это я сторговал $35 на второй заказ, т.к. переговоры длились 2 месяца и срок открытия спора давно истек. Но вторая магнитола досталась мне за 1300 рублей, правда шла больше 60 дней. Ссылка на магнитолу
Работа магнитолы от зажигания меня не устраивала, решил соединить красный и желтый плюсовые провода с магнитолы на красный провод в ISO разъеме авто. Т.к. родную проводку резать я не хотел, для этого решил сделать некий переходник. Разъем "мама" был комплекте с магнитолой, я докупил "папу" за 100 руб. и немного укоротив провода, спаял их и обжал термоусадкой.
Магнитола меня порадовала, на штатных динамиках звук неплохой, пришлось даже занизить басы, а вот высокие наоборот прибавил (пищалок у меня нет). Есть разъемы для 2х флешек (USB и MicroSD), USB разъем легко читает флешки USB 3.0 и говорят, что видит и читает съемные HDD до 1 Tb, сам не проверял.
Магнитола читает почти все форматы видео и аудио. Лично смотрел фильм формата mkv размером больше 2 Гб, и никаких тормозов. Скачал на MicroSD клипы с ютуба, качество изображения радует, углы обзора прекрасные. Радио ловит замечательно. Так же подключил камеру заднего вида, но об этом в другой теме.
В магнитоле есть возможность поставить логотип авто при загрузке, но к сожалению логотипа FIAT там нет, и как самому туда его добавить я не знаю, продавец перестал отвечать после того, как я получил вторую магнитолу.
А теперь, как говорил ранее, расскажу о косяках с которыми пришла первая магнитола: из 6 цветов подсветки кнопок, работали только 3 (мне было не принципиально, т.к. использую красный цвет.), на пульте дистанционного управления не работали 3 верхние кнопки (тоже пофиг, т.к. пультом не пользуюсь), и так же был косяк с микрофоном, при подключении по блютус есть возможность звонков по громкой связи, так вот меня было слышно будто я в бункере. Но потом почитав отзывы понял, что это проблема у всех, встроенный микрофон установлен глубоко в корпусе, из-за этого такая слышимость. Тем кому важна громкая связь, нужно приобрести дополнительный выносной микрофон (я этим тоже не пользуюсь). Но по совокупности проблем получил скидку в $35, потом удачно продал вторую магнитолу за 4500 с авито. Кстати, вторая пришла без косяков. В общем моя магнитола досталась мне даром.
Подведу итог: за такие смешные деньги магнитола просто замечательная. Использую ее с сентября 2017 года, пока проблем нет.
DVD, 720-1080P MKV,AVI,MP4,RMVB, AVI, DIVX ,WMV,MOV и т.д.
Поддержка аудио форматов
MP3, Lossless, APE, FLAC и т.д
Поддержка Apple устройств
Да. Аудио и видео
да, поддержка дублирования экрана мобильного устройства на экран магнитолы
Возможность подключения дополнительных мониторов, внешнего источника A/V сигнала
Функция DUAL ZONE
да, возможность воспроизведения на магнитоле навигации, и одновременно слушать радио или музыкальные файлы
Подключение камеры заднего вида
Есть, автоматическое переключение при движении задним ходом.
Подключение камеры переднего вида
Поддержка видео регистратора
Аудио (звуковой процессор)
(Хорошее качество звучания, эквалайзер и отдельная настройка сабвуфера и срезов) поддержка всех музыкальных форматов)
Отдельный выход на сабвуфер
от -40 С до +70 С
Макс. выходная мощность
Штатная магнитола для Fiat Albea это важный элемент автомобиля в виде единого центра управления, объединившего в себе несколько устройств разного назначения, для обеспечения комфорта водителя и пассажиров.
Внешний вид
Мультимедийный центр вместо устаревшей автомагнитолы выглядит гораздо презентабельнее. Головное устройство устанавливается в штатное место Fiat Albea что гармонично дополняет интерьер салона.
Технические характеристики и преимущество ГУ
- Устройство работает под управлением легкой в освоении платформе - OC Android;
- емкостный сенсор распознаёт небольшое прикосновение к дисплею;
- 4-ядерный процессор Cortex TX A9 с тактовой частотой 1600Mhz;
- Поддержка камеры заднего вида с парковочными линями, изображение будет выводиться на экран, обладающий высоким уровнем разрешения;
- 2 USB входа дают возможность использовать одновременно 3G модем и медиа файлы;
- возможность взаимодействия с мобильными устройствами.посредством Bluetooh;
- за счет наличия точки доступа Wi-Fi можно связать ГУ с интернетом
- многополосный эквалайзер с возможностью настройки звучания;
- поддержка сканера OBD для диагностики двигателя;
- вывод изображения с видео регистратора на дисплей магнитолы;
- поддерживает практически все известные форматы воспроизведения аудио и видео;
- позволяет в полном объеме пользоваться потенциалом фирменного магазина Google Play Market, имеющего десятки тысяч доступных для скачивания приложений, (популярные навигационные сервисы, и социальные сети, и разнообразные игры)
- выбирая Android для Fiat Albea, вы получаете полноценный мультимедийный комплекс, обладающий широкими функциональными возможностями, расширяющий уровень информационного обеспечения водителя, и делающий любую поездку более комфортабельной и безопасной;
- автомагнитола стабильно функционирует в жару и в мороз, а отзывчивый сенсор продолжает реагировать на лёгкие прикосновения;
- штатная магнитола Фиат Альбеа поставляется в полном комплекте, в который входит всё необходимое для установки.
Купить головное устройство Фиат Альбеа можете на нашем сайте Autotiptop при заказе магнитолы камера заднего вида в подарок.
Специалисты нашей компании устанавливают популярную навигацию Navitel с комплектом детализированных карт по России, Украине и Белоруссии. По ним можно ориентироваться в пути с помощью GPS антенны, при отсутствующем сигнале интернета.

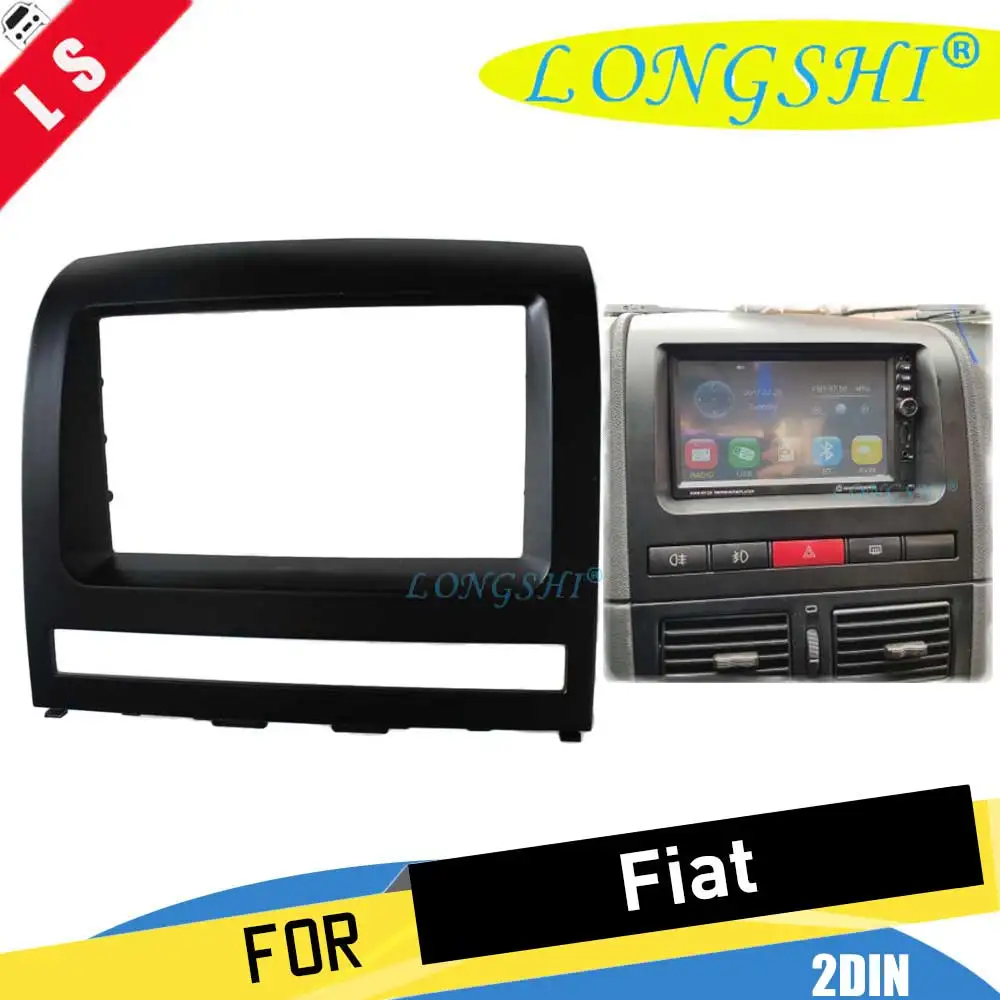

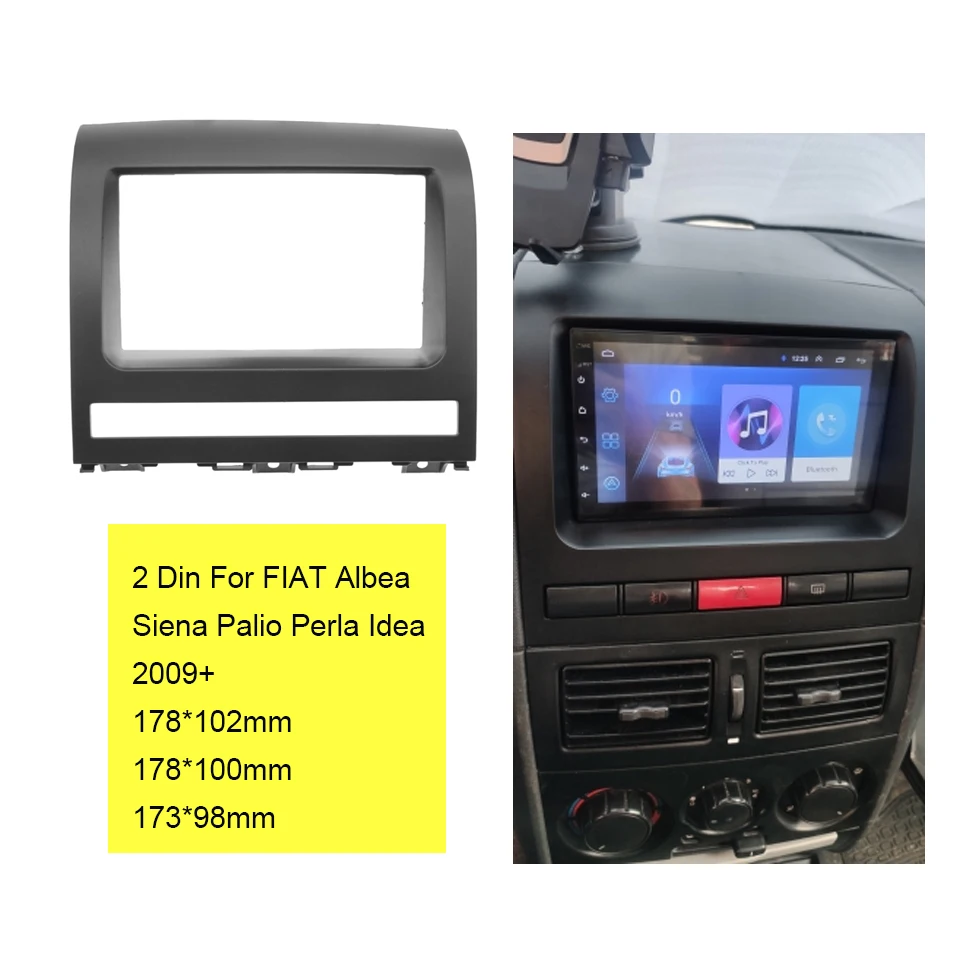

Автомобильный радиоприемник 2 din для FIAT Albea, Siena, Palio 2004-2012; Perla 2006-2008, комплект установочных рамок для стереоприборной панели CD, 2 din
Дополнительно Скидка 3 % (от 2 шт. )
176 шт. в наличии

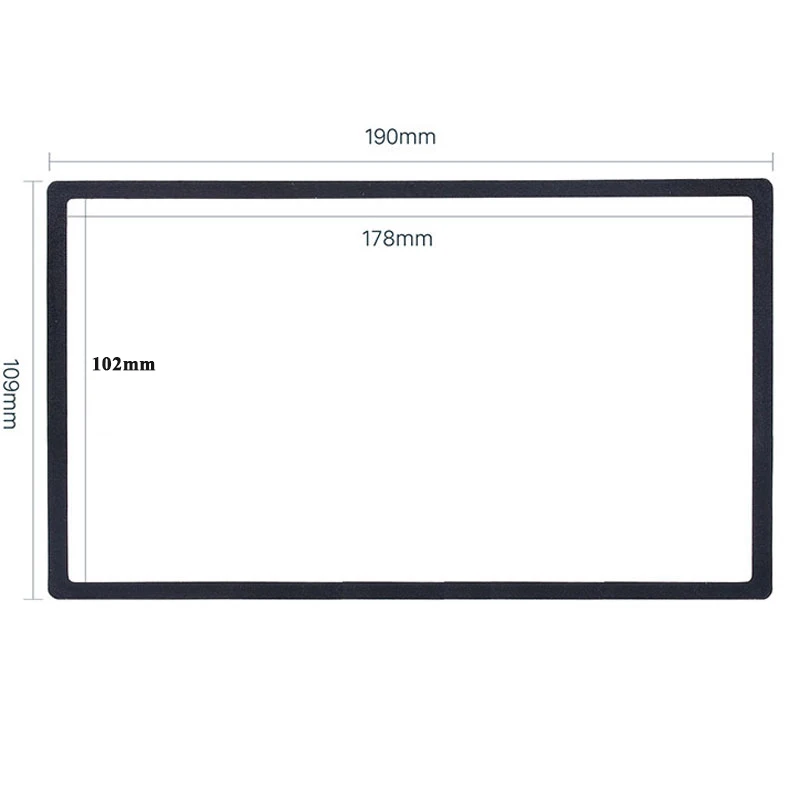

1) двойной размер din: 178x102 мм (7 "x 4")
2) двойной din Размер: 178x100мм
Для dvd-плееров universle, устанавливаемых на большинство типов автомобилей, внешние диапазоны
Не может хорошо соответствовать, поэтому необходимо установить с этим видом рамки, чтобы сделать идеальную установку.
Дружественное напоминание:
Есть различные внутренние размеры DVD рамы для всех видов автомобилей, некоторые имеют оба варианта, пожалуйста, проверьте размер установки вашего dvd-плеера. Любое негодование, пожалуйста, сначала свяжитесь с продавцом, чтобы избежать покупки неправильной рамы.
Примечание:
1. Отправка EMS DHL., EMS доставка-это способ доставки почтой, требуется 5-10 дней. DHL требуется 3-7 дней, поэтому точную информацию о отслеживании нельзя сразу же показать онлайн. Пожалуйста, подождите, пока товар будет терпеливо.
2. Цена не включает таможенные пошлины и сборы, если это произойдет, любые таможенные пошлины и сборы, вызванные этим, покупатель должен оплатить их самостоятельно, мы сделаем более низкую цену в счете-фактуре, может быть всего 20 долларов США или 10 долларов США, чтобы избежать высоких налогов. Если вы не согласны, пожалуйста, не покупайте, чтобы избежать проблем
3. Для дефектного товара, вызванного отгрузкой, мы не можем покрыть ответственность, так как он изготовлен из пластика, мы стараемся упаковать хорошо, но если на него нападает во время транспортировки, мы не можем гарантировать. Если вы боитесь этого, пожалуйста, не покупайте. Когда вы получите посылка, она borken, пожалуйста, не получите.
4. Рамы сделаны крупнейшей фабрикой в Китае из этих продуктов, они будут соответствовать правильным автомобилям, пожалуйста, сначала проверьте внешний вид рамы, если подходит вашему автомобилю. Затем Сделайте свой заказ.
Отзывы:
Мы заботимся о наших уважаемых клиентах и понимаем проблемы и разочарования, которые могут возникнуть у вас,
И постараемся сделать все возможное, чтобы решить проблемы. Мы стремимся ответить на все электронные письма как можно быстрее,
Но из-за большого объема электронной почты нам может потребоваться время для ответа. Заранее спасибо за ваше терпение!
Свяжитесь с нами, прежде чем оставить отрицательный, мы найдем решение для удовлетворения ваших требований и повышения удовлетворенности.
Установка наружней антенны на крышу в штатное место
1. Вынимаем плафон освещения салона из посадочного места, для этого поддеваем его и тянем в низ. Он удерживается на своём месте при помощи пружинных фиксаторов.
В нише ближе к лобовому стеклу увидим гайку под ключ на 10 (на фото показана стрелкой), которая крепит антенный разъём и заглушку. Отворачиваем её, снимаем разъём антенны и удаляем из крыши заглушку.
Установка автомагнитолы 1-din в штатное место
На автомобилях ФИАТ Албеа заводом-изготовителем проведена так называемая аудиоподготовка , т.е штатно заложена проводка под установку магнитолы и 6 динамиков.
1. Извлекаем заглушку. Вверху заглушки есть две прорези, ставим в них тонкую отвертку и вытаскиваем заглушку на себя.
2. На обратной стороне заглушки видим закрепленные кабели ISO1 и антенный разъем. Необходимо нажать на фиксаторы на разъемах и вынуть их из заглушки.
3. Вынимаем магнитолу из упаковки и снимаем с неё металлическую корзину для крепления магнитолы в посадочном месте автомобиля.
Снимаем декоративную накладку с магнитолы что б не мешала при снятии корзины.
5. Прикручиваем заднюю опору на заднюю стенку магнитолы .
6. Производим подключение кабелей в разъёмы магнитолы. Используем антенный переходник и кабель ISO1.
Если используется дополнительный кабель, то жгут проводов желательно обернуть шмоизоляционным материалом. Это в дальнейшем избавит от возможного пластикового дребезга проводов об панель.
7. Утапливаем магнитолу в корзину. Провода через снятую верхнюю заглушку на торпедо, при помощи длинной отвёртки расправляем в нише. Утапливаем магнитолу дальше, до полной фиксации защёлок на корзине.
Недостатком подобного подключения является обесточивание магнитолы при выключенном зажигании.
Для того чтоб автомагнитола работала и при выключенном зажигании необходимо произвести переподключение питания магнитолы. Благо что почти все современные магнитолы поддерживают такую функцию без вмешательства во внутренности оной. Делаем следующим образом: Постоянные 12 В на 7 контакте автомобильного разъёма (толстый бело-красный провод), а 12 В через замок зажигания- на 4-ом контакте разъёма (тонкий провод!), переподключаем на 7 контакт автомобильного разъёма (постоянные 12 В) толстый жёлтый провод и тонкий красный провод на магнитоле.
Установка динамиков штатные места
В нижнем левом углу дверей есть штатные места для установки динамиков. Выбор динамиков, как и магнитолы велик, но ограничивается рядом параметров.
Итак приступаем! Для начала приобретаем комплект разнесённой акустики .
1. Снимаем декоративную накладку открутив два самореза и удаляем находящийся за ней кусок звукоизолирующего поролона. Видим вот такую картину.
2. Изоляцию из пластика можно удалить, но лучше этого не делать, а изготовить в дальнейшем из него клапан для того чтоб не попадала вода на динамики (фото 6). За ней на скотчем закреплены провода для динамиков. Клеммы зафиксированы в желтой колодке. На торцах расположены фиксаторы, которые надо освободить и извлечь клеммы.
3. Далее, проверяем подходят ли штатные клеммы к нашим динамикам. Если заводские клеммы всё же не подходят, то срезаем их. Как правило, в комплекте с динамиками идут оригинальные провода с нужными клеммами. Отрезаем от проводов идущих в комплекте с динамиками кусочки проводов с клеммами длиной 5-7 см и зачищаем. Одеваем на провод кусочек термоусадочной трубочки длиной 2-3 см. Скручиваем провода, на место скрутки ставим термоусадочные трубочки и обжимаем их, нагревая газовой зажигалкой.
4. Освобождаем места под пистоны. Пистоны рынок предлагает самых различных мастей, можно использовать и входящие в комплект установки динамиков.
5. Одеваем клеммы на динамики и устанавливаем динамики в отверстие и фиксируем их саморезами или шурупами. Устанавливаем на место декоративную накладку прикручивая её 2-мя саморезами.
Для установки твитеров необходимо снять боковые накладки дверей расположенных возле зеркала, поддев их плоской отвёрткой в верхней их части. Затем устанавливаем твитеры в посадочных местах, подключаем провода (штатные для подключения не подойдут, так как твитеры подключаются через кроссоверы) прокинув их в полости двери.
Ниже приведена схема подключения передней акустики в автомобиле.
