Вопрос: "Здравствуйте!
У меня на даче сигнал цифрового ТВ (диапазон 24-30 мультиплексов) ловится только на 2-ом этаже.
При кабеле около 1м все ОК, а опускаю 7м до первого - нет сигнала!
Антенна самодельная, что тройной квадрат, что четвертной - разницы нет.
Есть микросхемка УВЧ SPF5043. Имеет ли смысл перед её входом поставить ПФ 3-го порядка для диапазона 24-30 мультиплексов цифрового ТВ?
Или ФНЧ со срезом 700 Мгц, а то у усилителя полоса чуть ли не до 4ГГц?
Или не мучиться - в разрыв кабеля влупить и изолентой замотать?!".
Ответ: Влупить и замотать! Не нужно чтобы потомки видели наши мучения, вызываемые созерцанием желанной цели и сознанием невозможности её достичь. Отомстим государству за пенсионную реформу. Ударим буржуйской микросхемой по бюрократизму и разгильдяйству!
Только для реального улучшения качества приёма лупить надо в непосредственной близости от полотна антенны, а мотать не абы как, а предварительно впихнув поделку в пластмассовую, а лучше металлическую, а ещё лучше герметичную (тогда и мотать ничего не надо) коробчёнку.
А теперь немного глубокомыслия. Почему в данном случае вопрошающему совета не требуется никаких излишеств?
1. Судя по наличию приёма с коротким куском кабеля - полезный сигнал из антенны вылезает, и выуживать его из помех какими-либо дополнительными фильтрами большой нужды не имеется.
По большому счёту, правильно рассчитанная антенна сама по себе обладает определёнными фильтрующими свойствами.
2. Микросхема SPF5043Z является Ultra-Low Noise (как заявляет производитель), обладает большим динамическим диапазоном, высокой перегрузочной способностью, поэтому лишние 20дБ усиления ИМС ничего плохого с полезным сигналом, поступающим на вход приёмного устройства, не сделают. По сути дела, усилитель просто скомпенсирует затухание сигнала (около 1дБ на каждый метр кабеля), вносимое длинным коаксиалом.
Хорошая статья, посвящённая тестированию микросхемы SPF5043Z, была опубликована в журнале Радио №2/2014 под авторством уважаемого специалиста из области приёмо-передающих устройств Игоря Гончаренко (DL2KQ).
Приведу некоторые выдержки из вышеупомянутой статьи.
«При работе на УКВ малошумящий усилитель, расположенный непосредственно у антенны, необходим практически всегда. На сотнях мегагерц затухание вполне ощутимо даже в очень хороших коаксиальных кабелях (не говоря уже об обычных). И неразумно ослаблять потерями в кабеле и без того слабые сигналы, принятые антенной, — коэффициент шума приёмника возрастает на величину этих потерь. Скомпенсировать их последующим усилением на приёме тоже невозможно: пропорционально будет расти и шум.
Разных антенных МШУ существует немало, но для самостоятельного изготовления предпочтительны усилители, которые:
— имеют простую схему и малое число элементов;
— собраны на простой в изготовлении печатной плате;
— не требуют налаживания;
— имеют большой динамический диапазон по интермодуляции;
— допускают сравнительно большую входную мощность.
Некоторые из этих условий требуют пояснения.
Большой динамический диапазон необходим, поскольку МШУ при перегрузке мешающими сигналами (например, ТВ- и УКВ-вещания, служебных передатчиков и т. п.) порождают помехи на других частотах, причём нередко такие помехи попадают именно на принимаемый сигнал.
Повышенная допустимая входная мощность нужна в случае использования МШУ на радиостанции. В режиме передачи на антенне будет присутствовать мощность в десятки, а то и сотни ватт. Понятно, что на передаче МШУ отключён, но ведь речь идёт об УКВ! И даже малая конструктивная ёмкость хороших реле на УКВ существенно снижает развязку приёмного и передающего трактов.
Принципиальная схема МШУ с полосой пропускания от 100 до 1300 МГц, отвечающего вышеперечисленным условиям, показана на рис. 1.
Он выполнен на микросхеме SPF5043Z и может быть использован как на любительских УКВ-радиостанциях, так и для дальнего приёма ТВ-и УКВ-радиовещания, в популярных ныне широкополосных SDR-приёмниках на основе DVB USB-тюнеров и т. д.
Эта микросхема недорогая (примерно 3 долл. США) и очень удобна для применения в МШУ. Она имеет согласованный в широкой полосе вход и выход, низкий коэффициент шума, большой динамический диапазон и высокую перегрузочную способность по входу.
Усилитель в описанном конструктивном исполнении имеет следующие измеренные параметры в любительских УКВ-диапазонах:
1. Усиление — 22,8 дБ на 144 МГц, 20,5 дБ на 432 МГц, 12,1 дБ на 1296 МГц.
2. Коэффициент шума — 0,6 дБ на 144 МГц, 0,65 дБ на 432 МГц, 0,8 дБ на 1296МГц.
3. КСВ по входу— 1,7 на 144 МГц, 1,3 на 432 МГц, 1,4 на 1296 МГц. Это без всяких цепей согласования.
4. Точка IP3 — не менее 26 дБм во всех вышеперечисленных диапазонах.
5. Допустимая мощность на входе — уровень сигнала на входе 200 мВт.
6. Потребляемый ток — 25 мА.
Усилитель собран на плате размерами примерно 18x14 мм, вырезанной обычным резаком. Используется фольгированный с двух сторон стеклотекстолит толщиной 1 мм. На нижней стороне фольга сохранена полностью и используется в качестве общего провода, а на верхней стороне прорезаны зазоры, как показано на рис. 2.
Устройство не требует налаживания. Даже не представляю, что нужно сделать, чтобы этот усилитель работал неправильно.
Если для питания используется не то напряжение, которое указано на рис. 1, надо изменить соответственно R1 (на самом усилителе должно быть 3 В — это оптимум по шумам). При повышении питания на усилителе до 5 В немного возрастает коэффициент шума, но и увеличивается динамический диапазон (и потребляемый ток тоже)».
Живу на 2-м этаже, до вышки всего лишь 2.8 км, но мою антенну (двойной ромб) отделяет от прямой видимости на вышку лишь одна 12-этажка, расположенная в 150 метрах от моего дома.Кроме того, есть странность из-за которой одна часть каналов (как аналог, так и T2) принимается с максимальным уровнем сигнала когда антенна направлена примерно на вышку, а другая часть - при повороте на 30-45 градусов. Видимо, сказываются неидеальности диаграмм направленности передающих антенн и отраженные сигналы.
В среднем положении, картина по уровню сигнала (из информации в T2 тюнере) примерно такая:
канал 31 554 МГц 66%
канал 35 586 МГц 70%
канал 48 690 МГц 38%
канал 58 770 МГц 14%
Даже после одного сплиттера, каналы 48 и 58 отваливаются.
Уже много лет подключен к кабельному ТВ и ранее не озадачивался таким вопросом, а сейчас решил настроить и эфирное T2. Чтобы не поднимать вверх антенну, решил ограничиться антенным усилителем. Порылся в интернете и нашел чудесную микросхемку SPF5043Z в корпусе SOT-343. Питание 3/5В (ток при этом 25/46 мА).
Усиление в дБ:
0.1GHz 22.6
0.4GHz 20.9
0.9GHz 17.7
1.5GHz 14.4
1.9GHz 12.7
2.2GHz 11.5
2.5GHz 10.5
3.5GHz 7.6
3.8GHz 6.7
Решил я заказать ее на Ali. Лот 5 штук за $4 (с учетом стоимости доставки).
При питании от 5 В микросхема чуть сильнее усиливает (на 0.3-0.9 дБ), сильнее шумит и потребляет почти в 2 раза больший ток. Поэтому, я остановился на питании 3.3В (78L33).
Плата из одностороннего стеклотекстолита 1.5 мм, все детали smd (разводка универсальная, можно поставить и 1206 и 0603, но я ставил мелкие конденсаторы даже 0402, наковырянные со старых мобильных телефонов, там большой выбор по емкостям от 1 до 47 пФ), F-разъемы впаяны в вырезы в плате. Питание от тюнера.
Детали: вход и выход 220 pF 0603, индуктивности 100 nH 0402, по питанию 10 mkF + 100nF + 100pF (1206 0603 0805).
Усилитель нормально заработал не сразу. Уровень сигнала на всех мультиплексах прыгал (секунду есть, секунду нет), картинки не было. Если прикоснуться рукой к деталям - картинка появляется. Проблема решилась (пусть и не сразу) после установки конденсатора 5.1 pF с pin3 (вход) на землю. Только в процессе подбора конденсатора, я понял что питание по кабелю не 12 В, а всего лишь 5 В. В реальности доходили 4.8 В, после smd-индуктивности было 4.6 В, что не очень хорошо для 78L33.
Уровень сигнала по 4-м мультиплексам получился примерно 95%, 95%, 85%, 62%.
Через какое-то время я решил сделать вторую версию платы.
На входе предусмотрен конденсатор на землю. На выходе П-аттенюатор для исключения перегрузки тюнера и согласования волновых сопротивлений. Я не сразу вычитал что у этой микросхемы заявлено внутреннее согласование с линией 50 Ом. Стабилизатор LDO на HT7330 находится на обратной стороне платы, но мне лень было заморачиваться с 2-х сторонней и я вытравил его на отдельной маленькой платке.
Здесь с запуском получилось значительно сложнее и чудесатее:
1. Картинка есть только если сильно сжать пальцами земляной разъем на выходе усилителя. Иначе уровень сигнала прыгает как и с первой версией платы без конденсатора на входе.
2. Из-за аттенюатора (расчет на 10 дБ) усиление получилось единичным. Уровень сигнала что с усилителем что без - одинаковый. Демонтировал его.
3. В процессе поиска правильного конденсатора по входу, выяснилась дикая зависимость уровня сигнала от подключений на выходе:
Между усилителем и тюнером огрызок кабеля 30 см, чтобы бегать по комнате, но не бегать на балкон, к антенне. Уровень сигнала с прямым ТВ-штекером 58-62%. Для удобства поставил угловой - сигнал 62-66%. Перепроверил все имеющиеся дома прямые и угловые - картина такая же. Добавил на выходе (через переходную бонку) второй кабель 23 см - теперь и с прямым штекером уровень сигнала 62-66%, и иногда и 70%.
4. В процессе переподключения кабелей микросхема померла. 36 Ом по входу, потребление 90 мА. Заменил. У новой в диодном режиме вход 887, выход 515.
5. Если на выходной разъем припаять старый трубчатый конденсатор 10 пФ (выводы примерно по 1 см) - картинка чуть стабильнее, но распадается на квадратики, если не держать рукой выходной разъем. smd-конденсатор - без руки и картинки нет. smd-конденсатор + одножильный проводок 3 см = как и выводный конденсатор.
6. Припаял над деталями П-образную экранирующую жестянку - теперь для стабильной картинки можно держать рукой не только разъем на выходе усилителя, но и разъем на входе тюнера. На разъем на входу усилителя, как и раньше, реакции нет. Отпаял крышку.
7. На стороне микросхемы убрал припой вокруг перемычки, подающей питание 3 В. Впаял в разрыв индуктивность 100 nH. Над микросхемой припаял П-образную перемычку, соединяющую земляные pin2 и pin4. На эту перемычку припаял 100n и 100p. Теперь поведение как и с экранирующей крышкой: все еще прыгает уровень сигнала, нужно слегка придерживать выходной разъем усилителя или выходной разъем тюнера, чтобы картинка появилась.
8. Перенес входной конденсатор 5p1 на верхний полигон (на сторону земли стабилизатора) - картинка пробивается, но распадается и залипает. Касаюсь рукой - нормализуется.
9. Установил на кабель с выхода усилителя два больших раскладных (2 половинки в пластиковой оправе, на зещелках) ферритовых кольца - теперь можно не держать рукой, картинка почти стабильная, но иногда частично распадается.
10. Замкнул один лишний (из-за отсутствия аттенюатора) разделительный конденсатор - распадается чуть меньше.
11. Снова столкнулся с дикой зависимостью (уровень сигнала от 14% до 50%) с кабелями разной длины или двумя, включенными последовательно, между усилителем и тюнером. Причем, с двумя коротким огрызками сигнал может быть сильнее, чем с одним длинным.
12. Перенес усилитель на балкон, к антенне. Картинка есть только с ферритовыми кольцами сразу после усилителя.
13. Померла микросхема, в этот раз по входу 30 Ом, а по питанию обрыв. Заменил.
14. Установил на вход IP4220 (защитная сборка для USB-цепей). Подключил на вход микросхемы сразу два вывода, все остальные - на землю. Ее мизерной емкости оказалось достаточно, входной конденсатор убрал. Канал 58 показывает уровень сигнала 54%. Т.е. защитная сборка сигнал не режет.
15. Ночью прошел сильный дождь, похолодало. Утром снова подключил все кабели в комнате, не на балконе. Сигнал на всех мультиплексах прыгает, ферриты помогают плохо. Если 6 штук - картинка пробивается. Канал 58 вообще на нуле. Может отключили для профилактики (понедельник)? Подключить напрямую не додумался
16. Пытался ставить на выход микросхемы конденсаторы 5p6 от 1 до 5 штук, непосредственно на выходной разъем, ставил резисторный аттенюатор с согласованием 50->75 Ом, ставил LC-фильтр с частотой среза
700 МГц - до лампочки. Без ферритов никак. Для более стабильной работы, на выходе должен быть только разделительный конденсатор и ничего больше.
17. Сегодня, вторник. Каналы 31, 35 и 48 прыгают. Ферриты помогают плохо. Канал 58 на нуле. Прямое подключение - картинка есть, сигнал 9%. Дописал эту простыню (извините, но хотел максимально подробно), в очередной раз заменил 23 см кабель на 30 см кабель (между усилителем и тюнером) - не помогло. Потом вспомнил про 50 см-кабель и с ним заработали 31, 35 и 48 каналы, а для 58-го потребовались ферриты. Теперь на нем уровень 54% (напомню что с 30 см кабелем был ноль). Если поставить 30-см кабель перед усилителем, то все работает, проблем с самим кабелем нет.
Понятно что проблемы вылазят т.к. микросхема СВЧ и требует правильной разводки платы даже при таком минимуме деталей. Вчера почитал про 50-Омные дорожки (ранее с такими частотами не сталкивался). Скачал калькулятор txline . 770 МГц это не совсем СВЧ и правильная дорожка будет иметь длину 62 мм даже при зазоре с земляной 0.2 мм. А если учитывать что каналы есть и на более низких частотах, а микросхема может заводиться и на 3 ГГц . На какую частоту нужно делать расчет? Только по выходу или и по входу? Если только по выходу еще ладно, но если добавить и на вход - получится затухание 6+6 дБ и толку от усилителя не будет. Даже правильная 50 Ом дорожка потом будет не согласована с 75 Ом кабелем. Или уже после дорожки нужно будет ставить разделительный конденсатор и резисторный П/Т-аттенюатор и делать согласование?
В даташите на SPF5043Z есть разводка печатной платы.
Ощущение что это что-то другое, адаптированное под эту микросхему. Слишком много лишних серых деталей, перерезанная дорожка. Нашел фотку правильной разводки подобного усилителя.
Почему разделительные конденсаторы установлены не симметрично?
Нужны любые советы по поводу разводки платы. Пока не спалю оставшиеся две микросхемы - есть желание поиграться с этим усилителем
_________________
Еси хочешь чтоб комп был быстрым - ставь Пингвин,- он будет чистым
Думаю, каждый хоть раз в жизни сталкивался с проблемой плохо приёма радиосигнала - особенно это актуально на окраинах города либо в сельской местности, где большое расстояние до передающих вышек. Под радиосигналом подразумевается вещание обычного радио - всем знакома эта ситуация, когда чтобы слушать радио без шумов нужно полностью вытянуть антенну да ещё и найти для неё подходящее положение. Также может подразумеваться и вещание телеканалов - ещё не так давно они были аналоговыми, сейчас цифровые, однако вдалеке от вещательных вышек проблема плохого приёма сигнала сохранилась. Решением может стать изготовление хороших полноразмерных антенн и их установка на высоком шесте, однако альтернативный вариант решения заключается в постройке усилителя, который в сочетании с хорошей антенной может дать максимально возможный результат. Если раньше для создания антенного усилителя нужно было собирать довольно заморочистые схемы на транзисторах, которые требовали точной и качественной настройки, которую было трудно осуществить без специальных приборов, то теперь же с современной элементной базой всё стало гораздо проще, а главное, эффективнее. Существует микросхема SPF5043Z, которая с успехом применяется для создания антенных усилителей и облагает следующими характеристиками:
- Рабочий диапазон: 50 МГц - 4 000 МГц, сюда попадают и радиостанции, и частоты передачи цифрового телевидения
- Коэффициент усиления 12 дБ на частоте 1296 МГц и 23 дБ на частоте 144 МГц. С увеличением частоты усиливаемого сигнала снижается коэффициент усиления, однако его абсолютное значение всё равно остаётся очень приличным
- Коэффициент шума от 0,6 до 0,8 дБ
- Ток потребления около 25 мА
И всё это обеспечивает маленькая микросхема в SMD корпусе, которая, к тому же, для своей работы практически не требует какой-либо обвязки, достаточно лишь обеспечить питание и входную-выходную цепь. Схема подключения представлена ниже.

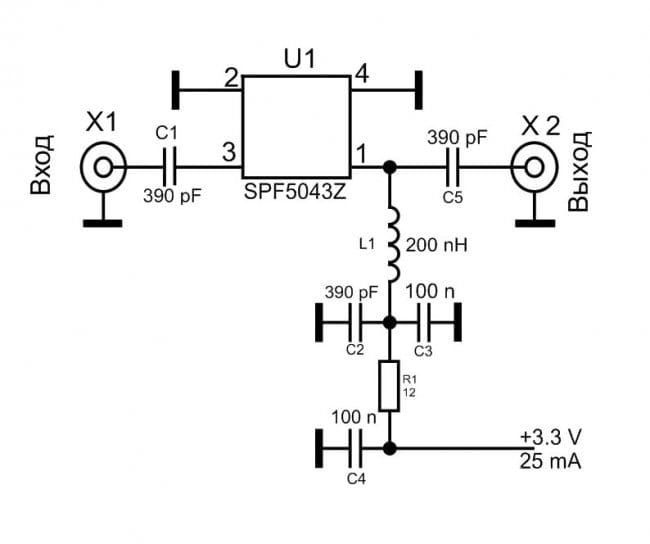

Х1 и Х2 на схеме - входной и выходной разъём, подключение схемы нужно производить через специальные высокочастотные разъёмы. В крайнем случае можно подпаять плату непосредственно к концам коаксиального кабеля, центральную жилу запаяв на сигнальную контактную площадку, а оплётку - на землю. Схему усилителя можно включить в разрыв коаксиального кабеля, идущего от антенны к устройству, например, ТВ-приставке, однако лучшим вариантов является размещение усилителя непосредственно возле антенны.

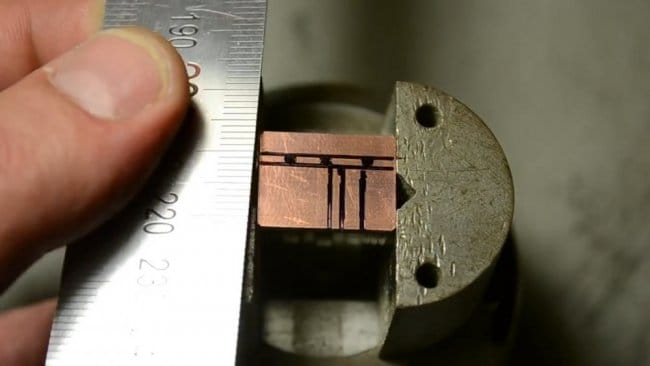

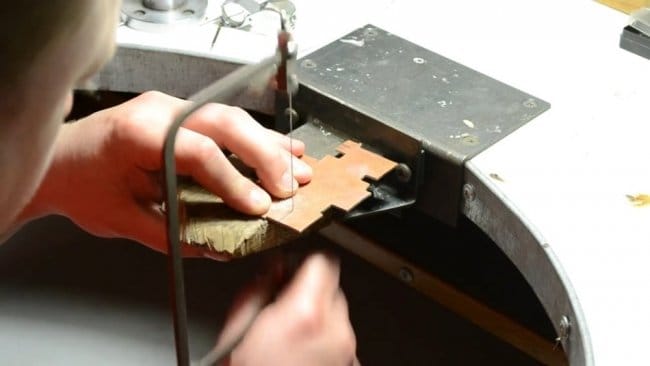

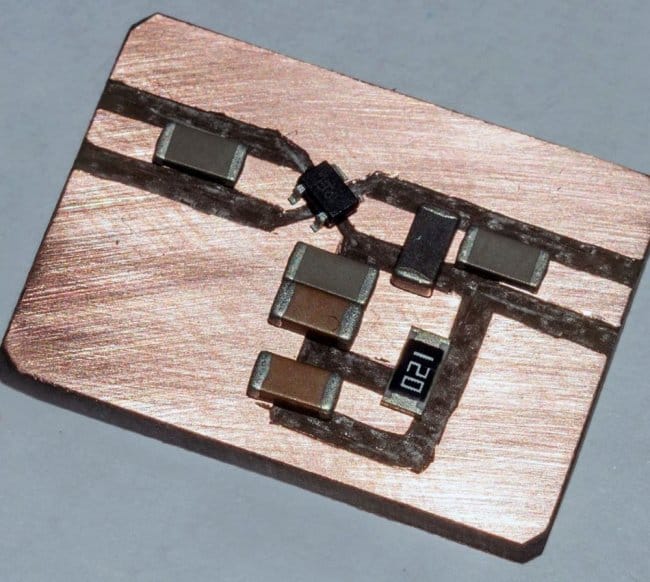

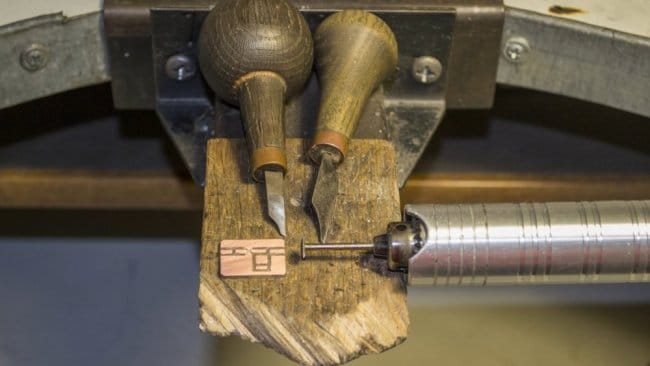

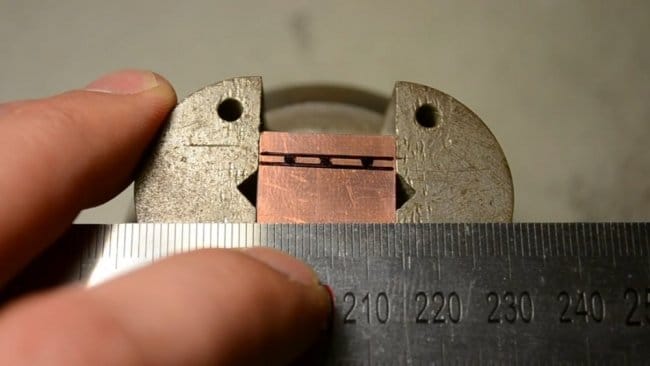

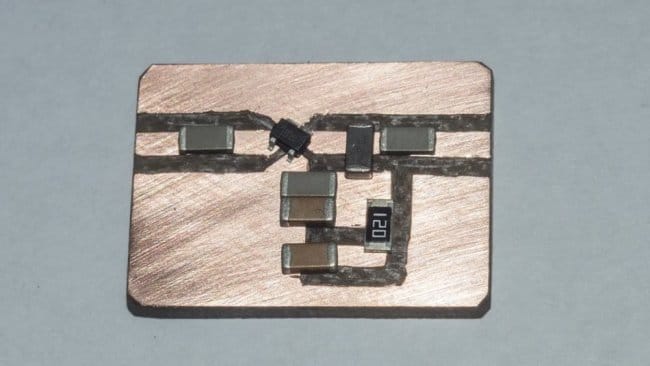

Выше представлен процесс изготовления платы - вырезается нужный отрезок текстолита, размечаются места, где нужно снять лишнюю медь, затем механическим инструментом лишняя медная фольга снимается, остаются нужные контактные площадки, которые затем не лишним будет залудить. Затем примеряются и запаиваются все элементы, для ручной пайки достаточно удобно использовать типоразмер SMD 0805.
После пайки нужно смыть флюс - так как устройство работает на высокой частоте, влияние не смытого флюса может быть очень сильным. Напряжение питания схемы составляет 3,3В, его можно взять от соответствующего блока питания. Однако данное напряжение не самое удобное - источники с таким напряжением встречаются не так часто, поэтому по питанию можно установить стабилизатор 78l33, а на вход уже подавать напряжение из диапазона 4-16В, таким образом, схему можно будет запитать уже от любого сетевого адаптера или батареек. Вариант схемы со стабилизатором будет выглядеть так:
После сборки схемы можно приступать к испытаниям. В частотный диапазон усилителя попадают также и устройства, работающие на Wi-Fi и Bluetooth, а также многочисленные системы связи на 433 МГц и 315 МГц, таким образом, сигнал для их приёмником также может быть усилен. Однако стоит учитывать, что усилитель усиливает всё, что есть в эфире - в том числе и многочисленные помехи, которые присутствуют помимо полезного сигнала, поэтому в городских условиях использование усилителя не всегда приводит к положительному результату.
После испытаний можно смонтировать плату в металлический корпус, который станет экраном:
На Али можно купить готовый модуль, сделанный как раз на этой же микросхеме то точно такой же схеме. Однако цена на такой модуль существенно выше, чем цена на отдельную микросхему, поэтому иногда есть смысл сделать своими руками. Удачной сборки!
Всем добра
Наткнулся на такую поделку =a2g0v.search0302.3. 312.2fa82e03CMBnEb&ws_ab_test=searchweb 0_0%2Csearchweb20160 2_0_10152_10151_1061 8_10059_10534_10313_ 10084_100031_10083_1 0624_10623_10307_106 26_10627_10341_10065 _10340_10068_10343_1 0342_10125_10301_105 43_10103_10620_10344 _10622_10621%2Csearc hweb201603_0%2CppcSw itch_0&algo_pvid=4a68e2e0-4fde-43ff-b628-273af9dc1ea2&algo_expid=4a68e2e0-4fde-43ff-b628-273af9dc1ea2-25
Хотел бы услышать ваше мнение стоит ли оно того?
DL8RCB, укв
свч, У меня нет приборов для таких измерения показателей. Нет не знаю
По другому звучит так: если у вас "штырь на 2м", то МШУ- мертвому припарки, особливо в городе.
Смысл применения начинается при длине траверсы 1,5 Wl или хотя бы 6 эл. Антенны.
Но постороив такую антенну, вы уже услышите много тех, кого до этого не слышали.
с целью попробовать использовать только на 144 МГц
а можно услышать, что получилось на 2х метрах?
Брал у
этот?
А куда направление будет, чтобы антенна на 0,5 дб шумела?
Какую антенну вы используете ?
а можно услышать, что получилось на 2х метрах?
Пока слушать не пробовал,
спасибо за ответ, я имел ввиду сравнение МШУ. включен-выключен на входе "трансвертера" естественно при подключении 50 омной нагрузки
планируется использовать
проявите осторожность (мне уже пришлось менять транзистор в аналогичном изделии), сейчас использую на входе 2 встречно=паралельных диода + 3 дб "китайский атт
Параметры фильтра на макете прикладываю
к сожалению у меня нет такого "измерителя" а вот саму конструкцию фильтра хотелось бы глянуть
пс
и чтобы не мусорить в теме могу показать ссылку, где тема фильтров будет актуальна
Я бы всё-таки иначе выразился, но соотношение С/Ш, безусловно, ухудшит, что плохо для DX-инга.
P.S. Предыдущий пост опередил.
Это общеизвестное заблуждение.
Кш системы "полосовой фильтр - МШУ" в указанных условиях станет равным 3,5 дб
Физическое объяснение sgk верно. Если согласованную антенну поместить глубоко под землю, где нет сигнала, подключить к ней идеальный анализатор спектра, то картинка (уровень шумов), думаю, не изменится, если в разрыв включить согласованный четырехполюсник (трёх в кабельном исполнении), т.к. для спектр-анализатора обе ситуации одинаковые - он видит 50 Ом при какой-то температуре. А вот когда появляется сигнал, то разница будет очевидна. И Кш проявится в изменении соотношения сигнал/шум. Но в условиях сложной помеховой обстановки фильтр по входу иногда бывает полезен ( у меня жив самодельный блок, в котором стоят настроенные на узкие участки 144-146 МГц спиральные фильтры - более 20 штук, а также есть возможность переключения различных усилителей).
и Ку-20дБ на антенне - всё равно будет выигрыш Конечно.
Может соотношение сигнал - шум уменьшится на 3дБ за счёт ослабления сигнала, а не шум добавится.
P.S. Предыдущий пост опередил.
Ладно, посчитаю я, будет позитивное желание, тогда вникнете в сущность вопроса - физику, так сказать
Полоса 1 Гц, согласование между каскадами идеальное.
На вход усилителя с антенны поступает сигнал уровнем (- 174 дбм).
Тш самой антенны примем нулевым.
Усилитель имеет собственный шум, приведённый ко входу, (-183 дбм)
Итого, с/ш приведённый ко входу 9 дб
Теперь включаем между МШУ и антенной фильтр с потерями 3 дб
Если бы фильтр просто ослабил сигнал на 3 дб, как полагают оппоненты, то на входе усилителя бы имели сигнал уровнем (-177 дбм) и шумы МШУ (-183 дбм). С/Ш приведённый ко входу получился бы 6 дб, немного ухудшился, как раз на те 3 дб, которые полагал sgk и видимо Alex Goncharov, раз соглашается
Физическое объяснение sgk верно Но это был бы неправильный расчёт.
Правильно считать так
На входе усилителя сигнал уровнем (-177 дбм).
Шумы на входе есть среднеквадратичная сумма шума приведённого ко входу шума МШУ (-183 дбм) и шума фильтра (-174 дбм), практически те же (-174 дбм), несущественное повышение от уровня (-174 дбм), а не (-183 дбм)
С/Ш на входе усилителя получился (-3 дб) - сигнал под шумами на 3 дб. Отношение с/ш упало на 12 дб, а не на 3 дб.
Причина этого очевидна - потери фильтра генерируют свой тепловой шум с уровнем равным уровню шумов согласованного резистора при температуре 290 К и при приёме слабых сигналов запросто перекрывают сигнал.
А если у вас постановка МШУ с 0,5 дб и усилением 20 дб, перед которым поставлен фильтр с потерями 3 дб даёт существенную прибавку чувствительности, то надо разбираться с построением вашей системы приёма, ибо она была построена далеко не оптимально изначально. Если её оптимизировать, то никаких фантастических прибавок в 3,5 дб, как в расчёте на калькуляторе выше, никогда не получите, если на входе МШУ поставите фильтр с потерями 3 дб или прочие устройства с потерями, например кабель с затуханием 3 дб. Какой смысл выгонять чувствительность РПУ до Кш=1дб, если на входе ставить кабель с потерями 3 дб .
Расположение передатчиков T2 в Украине.
В таблице приведена информация:
- места расположения передатчиков Т2.
- средний радиус покрытия сигналом.
- номера телевизионных каналов цифровых пакетов (мультиплексов).
Подходит ли польская решетка для приема цифрового телевидения?
Антенна типа польская сетка в свое время быстро распространилась по территории страны и завоевала популярность у многих пользователей. Это оборудование неприхотливо в уходе и после установки не требует дополнительных доработок. С появлением в стране цифрового вещания DVB-T2 пользователи стали находить различные усилители для такого типа антенн, позволяющие захватывать цифровой сигнал и транслироваться его на телевизор.
Сама антенна решетка является широкополосной. Другими словами, такое оборудование способно принимать различные сигналы как метровой, так и дециметровой длины диапазона. Такое уникальное свойство позволяет устройству ловить сигналы цифровых телеканалов в формате DVB-T2.
Польская решетка не является наиболее подходящим вариантом, используемым для дальнего приёма цифровых телеканалов. Это связано в первую очередь с тем, что устройство требует доработок и модернизации, прежде чем оно станет функционировать в нужном диапазоне.
Описание платы усилителя SWA-777 LUX
Усилитель SWA-777 устанавливается в наружных антеннах, решётках, сетках.
Производитель оставляет за собой право изменять страну производства, характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца. Уточняйте информацию у менеджеров!
Приступаем к переделке
На усилителях от антенн типа «решётка» имеется симметрирующий трансформатор, он нам и понадобится для согласования антенны с потребителем сигнала. На фото ниже трансформатор обведён жёлтым. (В усилителях для других типов антенн тоже можно совершить подобную переделку)
Согласующий трансформатор на плате усилителя антенны
Выпаивать его не нужно, всё гораздо проще. На плате усилителя, со стороны радиоэлементов, нужно убрать лишнее. А именно, отпаять конденсатор на выходе трансформатора (отмечен красной точкой) И отпаять элементы обвязки в цепи клеммы, к которой подключается центральная жила кабеля (отмечены оранжевым)
Внимание! В усилителях с другими номерами, количество элементов и их расположение может отличаться, но смысл остаётся тем же, отсоединить трансформатор и клемму от схемы усилителя.
Антенный усилитель с отмеченными для удаления элементами
У меня получилось вот так! (Фото ниже) Конечно же, все места пайки я промыл спиртом….. ну как промыл? — Протёр тонким слоем, ну вы знаете ))) Хотя это делать и необязательно.
Усилитель с уже удалёнными элементами
Заключительный этап — Коротким проводком нужно соединить освободившийся выход трансформатора с клеммой для центральной жилы кабеля. Всё, плата согласования готова! Можно ставить и пробовать. И да! Не забудьте вместо блока питания, поставить обычный ТВ штекер. Тот что с сепаратором от БП, не подойдёт.
Переделанный в плату согласования усилитель
На этом всё! Нашли полезным? Делитесь с друзьями, кнопки соц сетей ниже, это поможет развитию сайта. Спасибо!
Причины слабого сигнала
Цифровой сигнал, передаваемый ретранслятором, может оказаться слишком слабым для приема по следующим причинам:
- Большое расстояние до передающей вышки.
К радиоволнам ДМВ-диапазона, на котором вещает цифровое телевидение, применим все тот же «закон обратных квадратов», как и для любого другого вида электромагнитного излучения. - Поглощение волн атмосферой.
Сам по себе воздух практически радиопрозрачен, но пыль, туман, влага могут рассеивать и отражать сигнал. - Препятствия на пути радиоволны.
ДМВ-вещание принимается в зоне прямой видимости, волны практически не огибают преграды. Поэтому, если между ретранслятором и принимающей антенной находится какой-то непрозрачный для радиоволн объект (здания, холмы, лес из высоких деревьев), в лучшем случае сигнал будет ослаблен. Это больше уместно в тех случаях, когда используются комнатные антенны: любые стены, даже тонкие, поглощают электромагнитные волны. - Принимаются только отраженные сигналы.
Если на прямой между антенной и ретранслятором находится объект, экранирующий радиоволны, принимать придется только тот телевизионный сигнал, который отразится от других объектов (например, соседних зданий). Такое излучение во много раз слабее того, которое изначально транслируется с телевышки. - Некачественная приемная аппаратура: антенна с низкой чувствительностью, кабель с высоким сопротивлением и пр.
Одним словом, причин может быть масса. В большинстве случаев повлиять на них сложно или даже невозможно. Поэтому чтобы смотреть телевизор без зависаний и рассыпаний картинки, нужно подобрать правильный способ улучшения приема.
Блок питания – адаптер для антенного усилителя
Если открыть любой блок питания с адаптером, то Вы увидите силовой трансформатор, четыре диода, электролитический конденсатор, простой конденсатор, дроссель и микросхему – стабилизатор напряжения.
Все детали схемы развязки, кроме силового трансформатора, установлены на печатной плате.
Электрическая принципиальная схема блока питания
для антенного усилителя с адаптером
Для исключения потерь видеосигнала и пропадания постоянного напряжения на вход телевизионного приемника предусмотрен LC-фильтр, выполненный на элементах L1 и C3. Дроссель L1 не пропускает высокочастотный телевизионный сигнал на схему блока питания, но без потерь позволяет постоянному току поступать на центральную жилу телевизионного кабеля, идущего от телевизионного антенного усилителя. Конденсатор C3 предотвращает протекание постоянного тока от блока питания на вход телевизора, но без потерь пропускает телевизионный сигнал.
При самостоятельном изготовлении блока питания с адаптером детали можно использовать любого типа. Обычно потребляемый ток антенных усилителей не превышает 150 мА, что составляет менее 2 ватт, поэтому трансформатор для блока питания подойдет любой мощности с выходным напряжением 15-18 В. Дроссель можно изготовить, намотав на диэлектрическое основание, например полоску стеклотекстолита шириной 5 мм, 25-30 витков эмалированного медного провода диаметром 0,1-0,5 мм.
Недостатки представленной конструкции блока питания с адаптером
К недостаткам блока питания – адаптера такой конструкции можно отнести наличие неэкранированного участка центральной жилы телевизионного кабеля в месте запайки в печатную плату, что при наличии помех, например от работающего пылесоса, может привести к наводке их на видеосигнал. Проникновение помех можно исключить, установив на печатной плате в месте пайки проводов дополнительный экран.
Способы усиления сигнала
Усиление сигнала ТВ-антенны достигается 5-ю способами:
- Использовать более качественную телеантенну, чем имеющаяся.
В зависимости от конструкции здесь можно выиграть несколько децибелов усиления. Проверьте, правильно ли у вас подобрана антенна. - Точная ориентация.
Практически все устройства, работающие в ДМВ-диапазоне, имеют четко ориентированную диаграмму и наиболее эффективно принимают сигнал с одного направления. Даже поворот на 5–10 градусов способен дать серьезную прибавку к мощности сигнала. - Заменить кабель.
Если расстояние между антенной и телеприемником слишком большое, львиная доля мощности принятого сигнала теряется за счет сопротивления проводника. Избежать этого можно, используя фидер с пониженным сопротивлением (например, с центральной жилой не из омедненной стали, а из чистой меди). - Переставить телевизор ближе к антенне.
Кабель становится короче: в некоторых случаях даже 2–3 метра могут оказаться решающими. Уменьшение длины фидера позволяет избежать лишних потерь мощности сигнала. - Использовать антенный усилитель.
На последнем варианте мы остановимся подробно, поскольку часто он оказывается решающим.

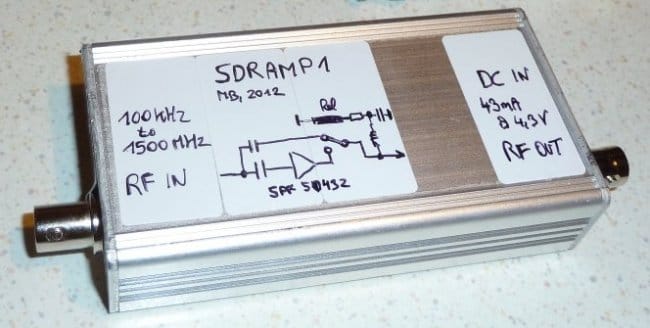

Характеристики антенного усилителя
Более подробные характеристики можно посмотреть в даташит SPF5043Z.
Малошумящий усилитель отлично себя зарекомендовал. Низкий ток потребления вполне себя оправдывает.
Так же микросхема отлично выдерживает высокочастотные перегрузки без потери характеристик.
Читайте также:
