Продам редкого прибалта VEF-287.

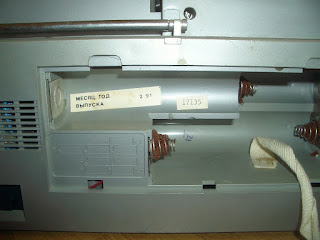

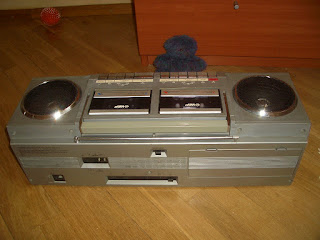

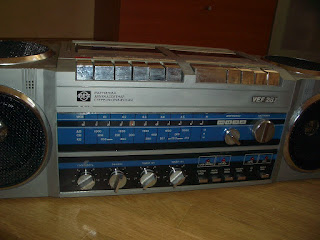

Про внешность: внешность хорошая, все ручки/кнопки/крутилки в наличии, антенна ровная, в батарейном отсеке чисто, на задней стенке отколот фрагмент решетки, фрагмент в наличии.
Про работоспособность: левый карман - перемотка и воспроизведение есть, правый карман - молчит, радиоприём есть, регуляторы немного шуршат, при добавлении громкости появляются щелчки из динамиков.
В целом вполне достойный для восстановления аппарат, но нуждается в профилактике и заботливых руках.
Цена 4000 + ТК Энергия, ПЭК, ЖДЭ из г.Владимир.
Обсуждение в теме приветствуется. На любые вопросы отвечу, любые доп.фото сделаю. Для собирателей магнитол цену обговорим отдельно
Рассмотрю варианты обмена с доплатой в любую сторону на рабочий аппарат в хорошей косметике.
_________________
Куплю Sanyo-M7950LU дорого.
Плеер Universum-ZX10
Портативная двухкассетная магнитола "VEF-287" (в дальнейшем - ''ВЭФ-РМД-287С'') предназначена для записи и перезаписи фонограмм и приёма в диапазонах ДВ, СВ, КВ и УКВ. Магнитола состоит из приёмника с ЧМ трактом 2-й группы сложности, АМ тракта 3-й группы сложности и двухкассетного магнитофона 3-й группы сложности.
Рижский завод "ВЭФ"
Выпуск с I-кв 1987 года
На первом ЛПМ обеспечивается запись и воспроизведение а на 2-м воспроизведение фонограмм. Особенность магнитолы - объёмное звучание обеспечиваемое 4-мя динамическими головками, находящимися в разных плоскостях.
В магнитоле предусмотрены следующие функции и удобства:
- АПЧ (автоматическая подстройка частоты),
- бесшумная настройка на УКВ,
- расширение стереобазы,
- АРУЗ (автоматическая регулировка уровня записи),
- автостоп по окончании перемотки
- возможность переключения частоты подмагничивания при записи.
- линейный и микрофонный вход, телефонный выход.
Основные технические характеристики:
Диапазоны: ДВ, СВ, КВ 25. 31 м, УКВ-ЧМ. ПЧ АМ. 465 кГц, ЧМ..10.7 МГц.
Коэффициент детонации ±0,3%.
Отношение сигнал/шум -48 дБ.
Диапазон частот:
- тракта АМ - 150..4000 Гц,
- тракта ЧМ - 150..12500 Гц,
- магнитной записи - 63. 10000 Гц.
Чувствительность радиоприёмника на:
- диапазон ДВ - 2 мВ/м,
- диапазон СВ - 1 мВ/м,
- диапазон КВ - 0,2 мВ/м,
- диапазон УКВ-ЧМ 0,05 мВ/м.
Максимальная выходная мощность - 2х5 Вт.
Питание - электросеть или 8 элементов А-373.
Габариты магнитолы - 535х185х160 мм,
Масса магнитолы - 6,5 кг.
Кстати, вчера прикупил National RX-7000 в состоянии на 3+, так вот думаю, что я с него 4 балла точно сделаю, там есть с чем работать. С VEF-287 сие априори невозможно.
47 комментариев:
Называется -ПОПАЛ ! Ну про СОВЕСТЬ . Видимо у того ( человека ) Или как там его назвать. -это понятие Отсутствует . Сей мусор -Будет только место у ВАС занимать.
Ну, насчёт "попал", это спорный вопрос. Да, не приятно когда твои ожидания и предвкушения не оправдались, но как коллекционер, я всегда готов к подобному случаю, и не раз и не два был в подобных ситуациях. Всё это терпимо и прежить можно и нужно с определённым оптимизмом. Аппарат всё-же приехал.
А о совести. её на рынке и не бывало.
Не все кто лиш барыжничает всем чем попало, могут оценить техническую сторону и вопроса и сделать адекватную оценку аппарату. Если блестит - значит дорого, если с коробкой то ВаШее!!
Тут каждый "сам себе Буратино". Я уже спокойно стал к этому относится. Ну-да, случилось так, опыт на будущее.
Магнитола выпускалась с 87 года. Неужто аппараты ранних годов выпуска не идут ни в какое сравнение по качеству с Вашим? Ведь народ думал о светлом будушем, о великой державе, о любви к "большому брату". Я уж не говорю когда и сколько разрабатывали это.
Слава богу всю сов. технику распродал еще в 94-95 годах. Да и обзор Вашей стационарной техники- тому подтверждение
У меня не было более ранних аппаратов и думаю, что уже и не будет. Может они и лучше не знаю, но мне хватило одного. И не важно, к большом или малому брату была любовь, сестре или же к матери Терезе. Вещь должна быть качественной или это не вещь, а та малоприятная субстанция.
Вот точно такой аппарат был у моего одноклассника в 1988 году.Его родители купили в Риге отстояв очередь в фирменном магазине.Для нашей российской глубинки, где "морковок" слаще "весны" и "романтики" просто не водилось на тот момент это был просто фантастический аппарат.
Владимир, не откроете уже тайну , как победить "рычажный" автостоп
/>.
С собой в могилу тайну унесу. Но вам по секрету скажу, что нужно . чтобы натяжение ленты позволяло давить на рычаг. Чтобы это произошло, надо чтобы прижимной ролик охватывал бОльшую поверхность соприкосновения с лентой, тогда лента будет тянуться лучше. Для этого ролик должен быть более мягкий.
Если и это не помогает, то берете шкурку-нулевку и чуть проходитесь по тонвалу для уменьшения его гладкости. Ленте это не повредит, она под роликом не проскальзывает, а ракорду это не страшно. На некоторых кассетных деках часть тонвала более фрикционная, это видно невооруженным глазом, она более темная. Так что чуть повышенная шероховатость для тонвала не страшна. Автостоп будет после этих способов работать как миленький.
Неожиданно.
Ну спасибо огромное, буду попробовать.
Магнитола кстати JVC RC-40, лентропотяжка один в один как здесь />Ролик новый поставлен такой же по размеру, пассики, даже пружину внештатную воткнул,чтоб сильней мотал принимающий , но вот про тонвал в жизнь бы не додумался, хотя он вроде и как гладенький, ну полоса износа незначительная.
Будем пробовать, обязательно.
Еще раз спасибо.
National RX-7000---вот это покупка! Красивый аппаратик.
Ай-яй-яй, а я считаю VEF-287 по дизайну самым красивым советским аппаратом. Правда, и видел его только на картинках. На втором месте по красоте для меня - Радиотехника МЛ-6201. То есть вид у них - на мировом уровне, а начинка, как я и думал, типично советская. Жаль, одной легендой детства-отрочества меньше.
Я на предмет начинки не заблуждался. Меня разозлил экстерьер. Если Вам в руки попадется такой аппарат, думаю, что ваши иллюзии развеются за 15 секунд.
Друзья! Что Вам приходит в голову на вопрос: Скажите первое слово на букву "Г"? Правильно все подумали это оно этим самым и является.
Красивый - может быть, но с эргономикой задница видна даже не попадая в руки. Начать с того, что его шпротники должны были бы по идее перевернуть "вверх ногами" - на морде кассеты, сверху регуляторы-кнопки. В теперешнем виде доковыриваться до кнопки Сеть представляется слабо возможным. Кнопка Стоп - не видел на фотках, оценил гениальность замысла конструкторов только сейчас.
А вообще - был опыт общения с Ореандой-204, к великому счастью, удалось продать через два месяца.
Итог неутешителен - если электроника цельнотянутая с ненашей (Легенда-40*, Олимп-003, Орель-101) - получается ничего так, советский мозг не может сильно ухудшить заведомо хорошую конструкцию. Если же красным дали в руки карандаш и не дали образец - получаются 287 и 204, и хоть святых выноси.
Кстати, кто-нибудь знает об успешных попытках сделать отечественный мотор для кассетника (я не про Маяки-23*)?
Как по мне, то все от цены зависит. Если не дорого, то почему бы таким экспонатом свой музей не пополнить, благо места хватает. Вот страшновато смотрится ВЭФ-260 "Сигма", но все равно хочется сей шедевр.
Этот комментарий был удален администратором блога.
А давайте я безболезненно эту ахинею удалю? А вы мне, когда проспитесь, спасибо скажете, ОК?
Не всегда такой брак был.
Мне год назад подарили ВЭФ-РМ290 "Сиринга", с надписями на латышском языке. Внешне тоже не очень впечатлил.
Но когда стал приводить его в порядок, то проникся уважением к конструкторам. УНЧ-по мостовой схеме, 5-иполосный эквалайзер, расширение стереобазы. Даже стерео-декодер поставили на отдельной плате, на разъёме, так что когда "перетягивал" ФМ-диапазон, проблем заменить его на самодельный (по схеме из Вашего блога) не возникло.
Две вещи огорчили: очень невнятный переключатель диапазонов и отсутствие встроенного блока питания, хотя магнитола не очень маленькая.
Сделали мой аппарат, думаю, позже, чем Ваш 287-й.
Привет! Признаться, Ваш рассказ тронул до глубины души. Расскажу свою историю отношений с вэф 287. Так получилось, что мы купили его году в 90м. И он достался мне, по-сути, в детстве. Аппарат с самого начала чудил весьма прилично. (Был куплен новым с отметками отк)
Итак, по порядку:
1) второй карман во время воспроизведения "внезапно" переходил на двойную скорость воспроизведения и все записи звучали как ранние треки Scooter.
2) воспроизведение со второго кармана звучало явно тише первого.
3) первый карман изящно зажевал японскую, ценнейшую в то время, кассету ТДК с хитом "ёмахо-ёмасо".
4) вопроизведение на первом кармане периодически не включалось.
5) во время воспроизведения иногда начинался периодический нарастающий гул, влияющий на запись.
6) качество звучания было весьма посредственное. На большой громкости все громыхало и дребезжало. Динамики, видимо не самые качественные, захлёбывались.
В общем аппарат побывал в руках нескольких умельцев, которые так и не смогли добиться от него каких-либо результатов. В основном использовался как однокассетник (левый карман) и как радио. Включали редко.
Позже я решил его разобрать и столкнулся, также как Вы, с проблемой обратной сборки, попутно отломив пару креплений. Так он и простоял без дела.
Несколько лет назад я решил вернуться к этому аппарату и нашёл за копейки на Авито в состоянии "муха-не-сидела" и купил. Удивительно, но проблемы с ним были абсолютно такие же как на моём. Удивительно, какой же хлам выпускали в позднем СССР. А ведь дизайн очень хороший! Аппарат внешне действительно интересный.
С дополнениями от 05.10.19. Спасибо читателю Дмитрию за интересные вопросы!
Методика подходит для VEF 214, VEF 216, VEF 222.
C УКВ FM
С3 33 пФ -> 8,2 пФ
С4 82 пФ -> 33 пФ
С6 47 пФ -> 33 пФ
С13 22 пФ -> подстроечный 2/7 пФ или постоянный 5,1 пФ
С14 75 пФ -> 62 пФ
С15 12 пФ -> 5,1 пФ
C19 15 пФ -> удалить
1. Выдвинуть телескопическую антенну.
2. Отключить АПЧ и БШН (VEF 214), отключить БШН (VEF 216, 222).
Блок УКВ всяко проще регулировать со снятыми крышками, но готовьтесь, что его настройка поплывёт после сборки. Особенно хорошо видно по SDR-приёмнику, как меняется частота гетеродина в ответ на снятие верхней крышки.
Поэтому: настраивать в собранном виде!
4. Вращением сердечника гетеродинной катушки L3 сместить частоту гетеродина так, чтобы станции около 88 МГц принимались ближе к правому краю шкалы.
Мне от этого избавиться не удалось.
5. В блоке ДЧМ живёт микросхема К174ХА6. К её 14-й ноге надо подключить мультиметр в роли вольтметра. Можно припаять проводок и подключиться к нему.
6. Теперь можно включать АПЧ. Вращая сердечник L2, добиваемся наибольшего напряжения, принимая станцию около 87 МГц.
7. Вращая ротор подстроечного конденсатора C8 в контуре УВЧ, добиваемся наибольшего напряжения, принимая станцию около 108 МГц.
8. Повторяем пункты 6-7 несколько раз.
9. Вращая сердечник L1, добиваемся наибольшего напряжения в середине диапазона, принимая станцию около 100 МГц. У меня он почти выкручен.
Фото из 2015-го, когда C13 был ещё постоянным.
Лет десять. двенадцать назад в радиолюбительских журналах часто публиковались статьи по перестройке импортных приемников с FM-диапазоном (88. 108 МГц) на диапазон УКВ-1 (65,8. 75,0 МГц). В то время вещание велось исключительно в диапазоне УКВ-1.
Сейчас ситуация изменилась кардинальным образом. Эфир в диапазоне 100. 108 МГц практически повсеместно заполнен. В продаже имеется много импортных и отечественных радиоприемных устройств с диапазоном УКВ-2 или с общими (УКВ-1 и УКВ-2).
Так как диапазон УКВ-1 фактически "осиротел", гигантский парк старых радиоприемников и магнитол остался "не у дел". Дать им вторую жизнь можно путем сравнительно несложной доработки блоков УКВ этих приемников. При этом следует отметить следующие моменты. Переделка недорогих переносных приемников ("ВЭФ", "Спорт", "Сокол", "Океан" и т.п.) должна быть минимальной и обеспечивать прием 3. 7 радиовещательных станций УКВ-2 диапазона в данном регионе. Для стационарных аппаратов более высокого класса с наружной УКВ-антенной желательно сохранить все его технические параметры (чувствительность, стабильность гетеродина, широкую шкалу и т.д.).
Обычно блок УКВ радиоприемника содержит входную цепь, 1-2 каскада УВЧ, гетеродин, смеситель, каскады УПЧ. Как правило, это 4 (реже встречается 5) LC-контуров. Имея принципиальную (еще лучше и монтажную) схему радиоприемника, несложно определить все необходимые узлы (катушки индуктивности, емкости и т.п.). Первый контур УПЧ и все последующие каскады в переделке не нуждаются.
Понятно, что для диапазона 100. 108 МГц емкости и индуктивности всех LC-контуров блока УКВ-1 должны быть уменьшены. Теория и практика утверждают, что емкость контура изменяется пропорционально длине волны, а число витков катушки индуктивности - корню квадратному из этой величины.
При переходе от диапазона УКВ-1 к диапазону УКВ-2 и при неизменных индуктивностях (число витков катушек индуктивности не изменяется)-это вариант для переносных приемников для средних частот диапазонов (69,0 МГц и 104,0 МГц) - получаем следующее соотношение для емкостей:
где СУКВ-1 - общая суммарная емкость контура диапазона УКВ-1; СУКВ-2 - та же емкость диапазона УКВ-2. В реальной схеме блоков УКВ в эти емкости входят впаянные в контур конденсаторы, паразитные монтажные емкости, межвитковая емкость катушки индуктивности, входная емкость транзисторов.
С учетом этого, на практике больше подходит следующее соотношение емкостей:
Кроме того, в блоках УКВ можно в некоторых пределах менять индуктивность контурных катушек, вращая подстроечные сердечники. Обычно гетеродин блока УКВ-2 для диапазона 100. 108 МГц должен перестраиваться в пределах 110. 119 МГц (с запасом) при ПЧ = 10,7 МГц, и в пределах 106. 115 МГц при ПЧ = 6,5 МГц, т.е. выше частоты сигнала. На принципиальной схеме блока УКВ-1 отмечаем те емкости, которые будут выпаяны из схемы полностью, а также те емкости, которые будут заменены на другие, с меньшим номиналом. Обычно это миниатюрные дисковые керамические конденсаторы.
Конденсаторы необходимо подобрать заранее, зачистить и залудить выводы, укоротив их до минимума. Если нет прибора для точного измерения емкости, частично поможет решить проблему приводимая ниже табл.1, где размер и цвет конденсатора подскажут пределы номинальной емкости.
| Группа ТКЕ, цвет корпуса | Пределы номинальных емкостей (в пФ) при диаметре корпуса | Цвет маркировочной точки | ||
| 4мм | 5мм | 6мм | ||
| П120, синий | 1,0…2,2 | 2,7. 3,9 | 4,7…7,5 | - |
| ПЗЗ, серый | 1,0..3,9 | 4,7. 7,5 | 8,2. 10 | - |
| М47, голубой | 1,0..4,7 | 5,1. 10 | 11. 15 | - |
| М75, голубой | 1,0..11 | 12. 24 | 27. 39 | Красная |
| Н700, красный | 10. 18 | 20. 33 | 36. 56 | - |
| Н1300, зеленый | 18. 47 | 51. 82 | 91. 130 | - |
| Н70, оранжевый | 680, 1000 | 1500 | 2200 | - |
Для наглядности можно сравнить номиналы емкостей в радиоприемниках "VEF-221" и "VEF-222", которые построены по одинаковым схемам с одними и теми же катушками индуктивности ("VEF-221" имеет диапазон 87,5. 108 МГц, "VEF-222" — 65,8. 74,0 МГц). Эти данные взяты из заводского руководства по эксплуатации (табл.2) Номиналы емкости даны в ней в пикофарадах.
| Тип приемника | Емкостной делитель входной цепи | Последовательная емкость контура УВЧ | Параллельная емкость контура гетеродина | Последовательная емкость контура гетеродина | Емкость в цепи АПЧ | Параллельная емкость контура УВЧ | |
| С3 | С4 | С6 | С13 | С14 | С15 | С19 | |
| VEF-221 | 82 | 33 | 33 | 2/10 | 62 | 5,1 | - |
| VEF-222 | 33 | 82 | 47 | 22 | 75 | 12 | 15 |
Похожие схемы УКВ-блоков - у радиоприемника "ВЭФ-215" и магнитолы "ВЭФ РМД-287С", так что данные табл.2 и здесь подойдут для переделки УКВ-блоков этих устройств.
Другой пример - съемный автоприемник типа "Урал-авто-2" (входная цепь, два каскада УВЧ на транзисторах ГТ322А, гетеродин на микросхеме 224-й серии с индексом ЖА1 или ХА1). Во входной цепи в емкостном делителе С1-С2 меняем С1=22 пФ на 5,1. 6,8 пФ, С2=33 пФ - на 10. 12пФ. Конденсаторы С5, С7 и С14 по 33 пФ (последовательные емкости с КПЕ 1-го, 2-го каскадов УВЧ и гетеродина) меняем на 12. 13 пФ. В контуре гетеродина подстроечный сердечник из феррита (0 2,88 мм) меняем на латунный с резьбой (диаметр 3 мм). Еще пример—тюнер "Radiotechnika Т-101-стерео" (УКВ-блок на транзисторах КТ368А и КТ339А, перестройка — варикапы КВС111А). Параллельные емкости СЗ = 15 пФ (входной контур), С14 = 15 пФ (УВЧ), С18 = 9,1 пФ (гетеродин) демонтируем. Последовательные емкости С4 = 130 пФ, С13 = 130 пФ (входная цепь и УВЧ) меняем на 43. 47 пФ, а С15 = 82 пФ (гетеродин) — на 27. 33 пФ. Для растяжки шкалы контурную катушку гетеродина осторожно выпаиваем и сверху катушки отматываем 1,5 витка, снизу — 1 виток (отвод от 0,9. 1,2 витка как и было). Затем катушку осторожно впаиваем на место.
Сам процесс переделки блоков УКВ-приемников удобно разделить на несколько этапов.
- Обеспечиваем доступ к блоку УКВ как со стороны деталей, так и со стороны печатных проводников, сняв крышки приемника и блока УКВ.
- Определяем LC-контуры входной цепи, УВЧ, гетеродина, смесителя, и первый контур УПЧ (последнего переделка не касается).
- Осторожно выпаиваем емкости, подлежащие замене и демонтажу.
- Впаиваем новые емкости, заранее подготовленные (с обрезанными и залуженными выводами) для каждой отдельной цепи блока УКВ.
- Убедившись, что ошибок нет, и схема не нарушена (отсутствуют плохие пайки, замыкания печатных дорожек и т.д.), включаем питание приемника и пытаемся услышать хотя бы одну мощную (в данном месте) УКВ-станцию. При этом вращаем ручку настройки приемника и сердечник гетеродина. Очень полезно иметь рядом промышленный приемник с диапазоном УКВ-2. Это поможет сразу идентифицировать нужную станцию в настраиваемом приемнике. Услышав хотя бы еле-еле станцию, подстроечными сердечниками катушек и подстроечными конденсаторами входной цепи, УВЧ и смесителя добиваемся громкого приема этой станции. На этом этапе можно определить, нужно ли менять сердечники из феррита на латунные и наоборот.
- Вращая сердечник катушки гетеродина, устанавливаем необходимое место этой станции на шкале приемника (ориентируясь на промышленный приемник с диапазоном УКВ-2). Обычно участок шкалы настраиваемою приемника, где располагаются станции диапазона 100. 108 МГц, занимает весьма незначительную часть конструктивной шкалы приемника (примерно одну треть).
- Осуществляем сопряжение контуров входной цепи, УВЧ и гетеродина настраиваемого блока УКВ. На участке возле 100 МГц добиваемся наибольшей громкости станций, вращая подстроечные сердечники входной цепи, УВЧ и смесителя, а на участке возле 108 МГц - вращая роторы подстроеч-ных конденсаторов этих же каскадов (при этом нужно следить за положением ручек настройки приемника - максимальная емкость КПЕ или варикапов в начале диапазона и минимальная их емкость в конце). Повторяем эту операцию 2-3 раза. В заключение необходимо уменьшить в 2. 2,2 раза емкость в цепи АПЧ (если ее номинал превышает 5. 6 пФ). Последний этап нужно проводить в собранном блоке УКВ через отверстия в крышках для подстройки емкостей и индуктивностей диэлектрической отверткой.
Этих общих правил переделки блоков УКВ следует придерживаться при различных схемах и конструкциях блоков. Коротко о приемных антеннах. Очевидно, что направленные антенны обеспечивают отменное качество приема, но их нужно вращать. Автор для перестроенного тюнера "Т-101 -стерео" применяет одиночный квадрат (в параллель два медных провода диаметром 1,8 мм с расстоянием между ними =15 мм и с периметром чуть менее 3 м). Волновое сопротивление квадрата составляет около 110 Ом, поэтому он запитан кабелем ПРППМ - 2 х 1,2 (волновое сопротивление -около 135 Ом). Высота мачты на пятиэтажке - примерно 9 м. Плоскость квадрата перпендикулярна линии Кишинев - Бендеры - Тирасполь - Одесса. В результате слышны более 10 станций Кишинева и 3-4 мощные станции Одессы.
