Схема автомагнитолы hyundai h ccr8081
Hyundai распиновка разъемов автомагнитол нужна бывает в том случае, когда проводится установка и подключение штатных или иных устройств. Распиновка разъемов Hyundai автомагнитол представляет собой схему, по которой осуществляется подключение.
Распиновка и чтение схем
- 1 = ACC (питание магнитолы от ЗЗ*);
- 2 = масса;
- 3 = основное питание (плюс), обычно желтый провод;
- 4= подсветка;
- 5= разъем, предназначенный для подключения провода управления антенной;
- 9= тыловой правый динамик (для подключения плюса);
- 10= тыловой правый динамик (для подключения минуса);
- 11= тыловой левый динамик (для подключения плюса);
- 12= тыловой левый динамик (для подключения минуса);
- 13= фронтальный левый динамик (для подключения плюса);
- 14= фронтальный левый динамик (для подключения минуса);
- 15= фронтальный правый динамик (для подключения плюса);
- 16= фронтальный правый динамик (для подключения минуса).
А вот как выглядит схема номер 2.
В данном случае:
- 1= разъем, предназначенный для подключения провода управления антенной;
- 2= фронтальный правый динамик (для подключения минуса);
- 3= фронтальный левый динамик (для подключения минуса)
- 4= тыловой левый динамик (для подключения минуса);
- 5= тыловой правый динамик (для подключения минуса)
- 7= масса;
- 8= фронтальный правый динамик (для подключения плюса);
- 9= фронтальный левый динамик (для подключения плюса);
- 10= ACC (питание магнитолы от ЗЗ*);
- 11= основное питание (плюс), обычно желтый провод;
- 12= тыловой правый динамик (для подключения минуса);
- 13= тыловой правый динамик (для подключения плюса);
- 14= подсветка.
Установка и подключение
Распиновка разъемов автомагнитол hyundai
Автомагнитолы в Хендаи(см.2 din автомагнитолы Hundai: обзор и установка) можно с нуля установить и подключить своими руками. Процесс этот творческий и не требующий особых специфических знаний. Достаточно воспользоваться распиновкой, представленной выше, и некоторыми важными моментами, которые мы приводим ниже.
Встраиваемые и стационарные
В первую очередь надо помнить, что автомагнитолы могут быть по способу установки разными. Головные устройства могут быть встраиваемые и стационарные.
Встраиваемые сегодня чаще всего встречаются со съемной фронтальной панелью. Что касается автомагнитол встраиваемых на салазках, то они встречаются реже.
Лучшие Хендаи автомагнитолы
Стационарные автомагнитолы хороши тем, что с ними реже хотели бы сталкиваться воры. Кражу таких головных устройств осуществить не желает большинство преступников, так как они чаще бывают оригинальной формы и нестандартных размеров.
Примечание. Кроме того, головные устройства защитить от кражи способна простая, но очень эффективная штука – специальная шторка.
Особенности установки
В процессе проведения монтажа самостоятельными силами, надо учитывать следующее:
- Действовать строго по инструкции, так как малейшее отклонение от правил способно привести к проблемам, вплоть до выхода головного устройства или акустики из строя;
- Действовать строго по той инструкции, которая идет на данную автомагнитолу в комплекте. Даже у одного и того же производителя автомагнитол распиновка может существенно отличаться, как это хорошо видно на примере разъемов автомобиля Хендаи;
- Обратить особое внимание на проводку.
Подключение и установка
Подключение Хендаи автомагнитолы
Этапы монтажа различных автомагнитол на Хендаи практически не отличаются от процессов установки головных устройств на других автомобилях.
Примечание. Чтобы установить автомагнитолу, достаточно вдеть в гнездо (заранее предусмотренное автопроизводителем) контейнер без ГУ, зафиксировать его и отогнуть наружу лепестки по всей окружности. Автомагнитола вставляется только после этого.
Примечательно, что большинство современных автомобилей оснащены специальным разъемом стандарта ISO. Не исключение в этом плане и последние версии автомобиля Хендаи.
Подключение по этому готовому разъему сводится лишь к тому, что вставляется соединительная колодка ГУ в ответный ISO Хендаи.
Примечание. Если Хендаи старых версий, то ISO здесь, скорее всего, не предусмотрен. В этом случае придется купить в магазине соответствующий разъем, а затем осуществить самостоятельное подключение, основываясь на маркировках проводов и распиновке.
Особенности подключения
Весь процесс подключения сводится к следующим действиям:
- Подключение осуществляется по одной из схем распиновки, приведенной в верхнем абзаце этой статьи;
- Осуществлять подключение питания рекомендуется через отдельный предохранитель (обычно, 10-амперовый подходит идеально).
Примечание. Используется при этом обязательно многожильный кабель с сечением не менее 2,5 кв. мм.
- Осуществляя подключение динамиков, надо применять специальные акустические провода, идущие в комплекте с магнитолой.
Провода при подключении
Автомагнитолы hyundai и схема подключения
Особое внимание при подключении уделяется проводке или выводам автомагнитолы:
- Главный желтый провод, который подключается к основному питанию. Обязательно требует установки предохранителя и подключается к АКБ. Рекомендуется длину этого провода стараться подбирать в пределах до 30 см;
- АСС провод красного цвета, который отвечает за включение автомагнитолы от ЗЗ.
Примечание. Большинство автомобилей, в том числе и Хендаи, оснащены замками, имеющими положение АСС. В таком режиме ключа работает не только автомагнитола, но и печка, а также розетка прикуривателя. При этом двигатель автомобиля не работает.
- GND или провод массы, как правило черного цвета. Его рекомендуется подключать к массе автомобиля;
- Белый провод идет на первый или пятый разъем автомобиля Хендаи, отвечающий за антенну. Сам кабель выполняет функцию источника питания для внутренней активной антенны автомагнитолы. В некоторых случаях по этому проводу идет и импульс для включения наружной антенны;
- Провод подсветки, который подключается к цепи питания габаритных огней или к 4/14 разъему ISO автомобиля;
- Провод звука MUTE. Если соединить его с массой автомобиля или GND разъема ISO, то отключение звука можно будет управлять;
- На большинстве автомагнитол с возможностью просмотра видео встречается также провод, который можно соединить с регулятором ручного тормоза. Спрашивается, а зачем? Чтобы смотреть любимые фильмы или телепередачи только в то время, когда автомобиль стоит и ручник задействован.
Провода для динамиков, как и было сказано, всегда идут в комплекте с автомагнитолой.
В процессе работ рекомендуется посмотреть видео и изучить полезные фото – материалы, схемы и чертежи. Приведенная выше инструкция не единственная в своем роде.
Много пошаговых руководств по установке и подключению вы можете найти в других статьях нашего сайта. Главное – это желание учиться!
Цена услуги по подключению или наладке головного устройства в автомобиле Хендай у специалистов довольно высокая, что вынуждает большинство российских водителей самостоятельно обучаться.
После покупки авто сразу же принялся устанавливать первым делом магнитоллу) Мафон выбрал недорогой 2din.Так же купил iso переходники и заглушки(уши) боковые. Как снимать, вытаскивать и что куда вставлять, вычитал канешшшшно здесь на драйве!)))
Я не заядлый меломан, так что меня устраивает данный аппарат!
Toyota Corolla 2014, двигатель бензиновый 1.6 л., 122 л. с., передний привод, механическая коробка передач — автозвук
Машины в продаже
Toyota Corolla, 2016
Toyota Corolla, 2017
Toyota Corolla, 2013
Toyota Corolla, 2016
Комментарии 30
///////
Ну а три провода которые идут с самих кнопок, это Чёрный-масса(-), голубой и крассный-управление.
//////
Откуда голубой провод взялся? на фото белый красный черный
Голубого цвета он, а не белого. Так камера искажает цвет. Увеличь фото
Мафан такой же не могу подключить кнопки на руле
Как определил что именно белый на мафане земля?
Тут же на драйве у кого то подсмотрел
PaXaNBorisov
Как определил что именно белый на мафане земля?
Тут же на драйве у кого то подсмотрел
Не могу подключить пролоджи dnu-2650 к мультирулю. Подскажите Помогите пожалуйста
Привет у меня такая же магнитола, ты не знаешь пароль чтобы зайти в заводские настройки на магнитоле?
Я тачку продал уже давно вместе с мафоном этим!
OptiMisT26rus
Привет у меня такая же магнитола, ты не знаешь пароль чтобы зайти в заводские настройки на магнитоле?
Даже и не знал пароль
А подскажи, ты программировал кнопки? Или просто подключил провода и все заработало?
Программировал конешно!Нажимал кнопку на мафоне в настройках руля и соответствующую на руле)
не подскажешь, если нет 3 проводов из магнитолы?а есть разьем под джек 3,5. как подключить кнопки без покупки адаптера?
даже не знаю честно
qwertyuiooio
не подскажешь, если нет 3 проводов из магнитолы?а есть разьем под джек 3,5. как подключить кнопки без покупки адаптера?
Нужна была двухдиновая магнитола не дорогая, выбирал по отзывам и цене. Так и выбрал Hyundai H-CCR2701 в ней есть все что нужно, а именно ТВ, радио, воспроизведение многих видео и аудио форматов, поддержка USB флешек и MicriSD карт.
| Максимальная мощность: | 4 х 50 Вт |
|---|---|
| Основные характеристики | |
| Типоразмер: | 2 din |
| Цвет подсветки: | белый |
| Возможность подключения камеры заднего вида: | есть |
| Аудиовход на передней панели: | есть |
| Цвет: | черный |
| - - - - - - | |
| Поддержка носителей | |
| Поддержка MPEG4: | есть |
| Воспроизведение с USB носителей: | есть |
| USB-порт: | фронтальный |
| Воспроизведение с карт памяти: | есть |
| Основной тип карт памяти: | microSD |
| Поддержка тегов ID3: | есть |
| Поддержка форматов/кодеков: | MP3, WMA, OGG, AAC, RMVB, FLV, TS, TP, M2TS, AVI, MPEG4, MOV, MKV, MPG, VOB, PMP, RM (DivX/XviD) |
| - - - - - - | |
| Дисплей | |
| Тип дисплея: | многоцветный |
| Диагональ дисплея: | 7 " |
| Разрешение экрана по горизонтали: | 800 |
| Разрешение экрана по вертикали: | 480 |
| Яркость дисплея: | 300 кд/м2 |
| Контрастность: | 500:1 |
| Формат дисплея: | 16:9 |
| Сенсорный дисплей: | да |
| Моторизированный дисплей: | нет |
| - - - - - - | |
| Тюнер | |
| Радио тюнер: | FM/AM |
| Число предустановок FM: | 18 |
| Число предустановок AM: | 12 |
| Система RDS: | есть |
| ТВ-тюнер: | есть |
Магнитола выбрана и заказана
Получил ее в одном из ситилинкmini моего города.
Магнитола поставляется в небольшой коробке
Открываем, упакованно все аккуратно
Сама магнитола обернута в целофан и зажата блоками из пенополиуретана

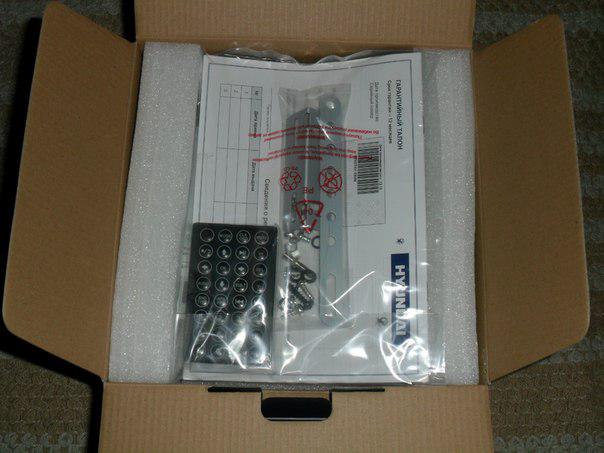

Рассмотрим что в комплекте с магнитолой
Информация для потребителя

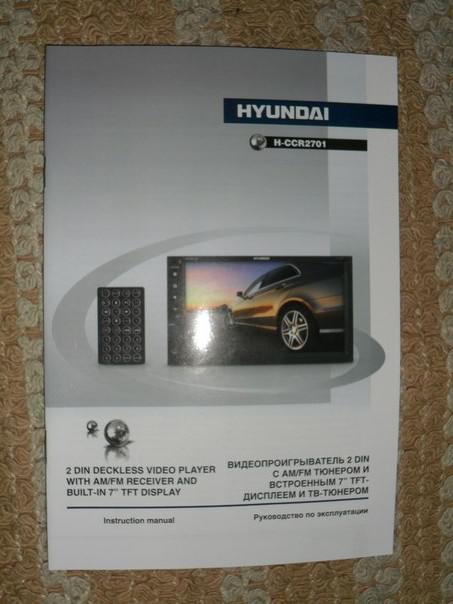

Руководство по эксплуатации
Крепеж, мне не понадобился
Переидем к магнитоле, так же для установки в авто понадобилась переходная рамка.

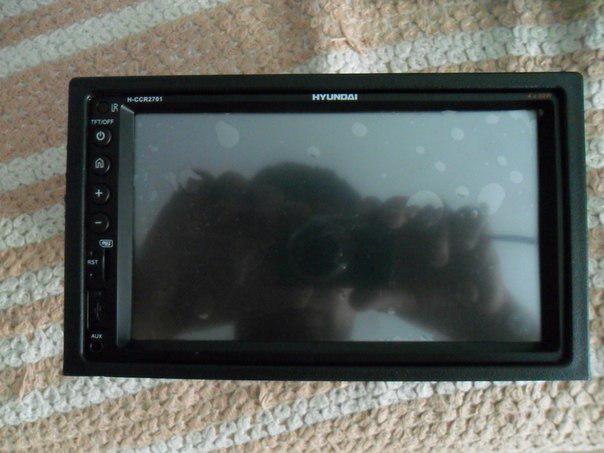

Лицевая сторона, еще в защитной пленке, здесь присутствуют клавиши ON/OFF, клавиша HOME, регулировка звука, кнопка RESET, слоты для USB флешки MicroSD карты, а так же разьем Jack 3.5.
Задняя сторона, вся она является алюминиевым радиатором.
Схема может кому понадобится
На следующих фотографиях рамка уже одета на магнитолу, естественно пришлось немного доработать рамку так как лицевая часть магнитолы имеет не стандартные размеры 2 дин.
На следующей фотографии видно что лицевая часть магнитолы находится под рамкой, а должна быть в ровень.
Теперь посмотрим на магнитолу в машине

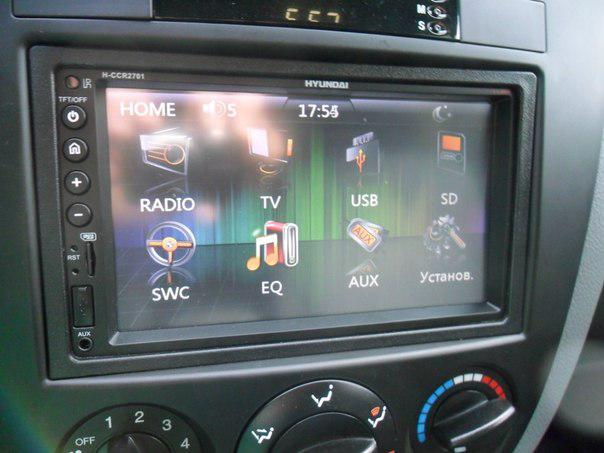

А теперь пробежим по меню, на следующей фотографии главное меню, в правом верхнем углу значок луны при нажатии на него выбирается режим подсветки экрана, луна приглушенный, солнце подсветка на полную яркость, третий режим экран совсем тухнет, но музыка продолжает играть, так же экран просто тухнет при нажатии на кнопку ON/OFF.
Вот как отображается радио, здесь все интуитивно понятно и просто
ТВ антенну ставить не стал, так как пишут что нормальной картинки не добится, но может быть потом поставлю.
Меню выбора карты памяти, здесь можно выбрать музыку, видео или изображения.
Отображение звукового файла
Так же установил камеру заднего вида вот как отображается
Раздел эквалайзер, настроек не много, но я думаю для большинства пользователей достаточно, имеется как ручная настройка эквалайзера так и несколько предустановок, так же можно сместить звуковую сцену, и включить и выключить LOUD и SUB.
Раздел AUX для внешнего видео сигнала, например камера переднего вида, может в будующем и поставлю.
Теперь посмотрим на раздел установки
Здесь настройка громкости, громкости при включении камеры заднего вида и включение отключение Loud
Заводские установки, здесь сброс настроек фоткать не стал
Раздел основные настройки, здесь можно включить отключить звук нажатия клавиш, также запретить или разрешить магнитоле воспроизводить видео без поднятого ручника и выбрать режим отображения камеры заднего видо нормально или зеркально.
Раздел система, в данном разделе выбирается язык, можно откалибровать тачскрин, а также обновит прошивку.
На этом хотелось бы завершить обзор и переидти к выводам
Из минусов только не стандартный размер лицевой панели, а к плюсам бы отнес цену, хороший тач, 7 дюймов экран, всеядность форматов, HD 1080 воспроизводит, внешний вид на мой взгляд хорош строг без всякого глянца отлично подошел к центральной консоли в машине.
Плата MP0859-7377 2012-08-15 VER-04 процессор AU7860C выходной усилитель на YD7377. При подключении к 12В моргнут светодиоды на передней панели и все. На кнопки не реагирует. Питание на процессоре есть 3.3В, 5В, 0.8В, генерация на кварце есть (12MHz). Прошивку не нашел! Другая платформа. Хозяин признался, что при работающей магнитоле откинул переднюю морду и решил почистить контакты разьема!
Что интересно при нажатии на кнопку RESET (под передней панелью), появляется потребление тока до 230mA на несколько секунд, и падает до 0.
