Ремонт радио на магнитоле шарп

Обновлено: 09.01.2025

Реставрирую очередной аппарат и параллельно пишу подробную инструкцию по профилактике этого замечательного устройства.

Если Sharp GF-800 стоит перед Вам, скрипит регуляторами громкости, а Вы боитесь его вскрыть, найдите первую статью цикла и ничего не бойтесь!

Электроника Sharp очень надежна, но время безжалостно, да и колхозный ремонт никто не отменял.

Первое, что я делаю после полной разборки аппарата - все отмываю. Детали корпусов и весь пластик - хозяйственным мылом и зубной щеткой.

Платы - спиртом или специальной химией.

Если не хотите, чтобы Вас выгнали из семьи, проводите эту операцию за несколько часов до прихода жены. Запах останется, но уже не такой криминальный.

Лак на Sharp растворяется спиртами, поэтому после первичной промывки дайте платам хорошенько высохнуть, иначе будут липнуть.

Начнем с блока питания (БП). Откручиваем семь винтов крепления, отпаиваем провода батарейного отсека БП. Прибор примитивный. Промываем, замеряем выходное напряжение (примерно 18В без нагрузки) и ставим на место.

От простого к сложного. Следующий элемент - блок индикации. На моей практике не было случая, чтобы его уложили. Как винтовка Мосина - работает всегда. Если нет времени или бюджет проекта не позволяет разгуляться, протираем и откладываем.

Я же ВСЕГДА меняю электролиты. В этом месте у меня начинают гореть уши - есть секта аудиофилов, которые преклоняются перед этими радиоэлементами. "В 80-е кондеры были совсем другиииие!" . Для таких парней у меня есть ящик с миллионом именитых ископаемых электролитов. Продается!

Моя логика опирается на паспортные данные - срок службы электролитического конденсатора 10 лет. Нашим 30-ть, дабы продлить службу устройства еще на столько же, меняем на новые.

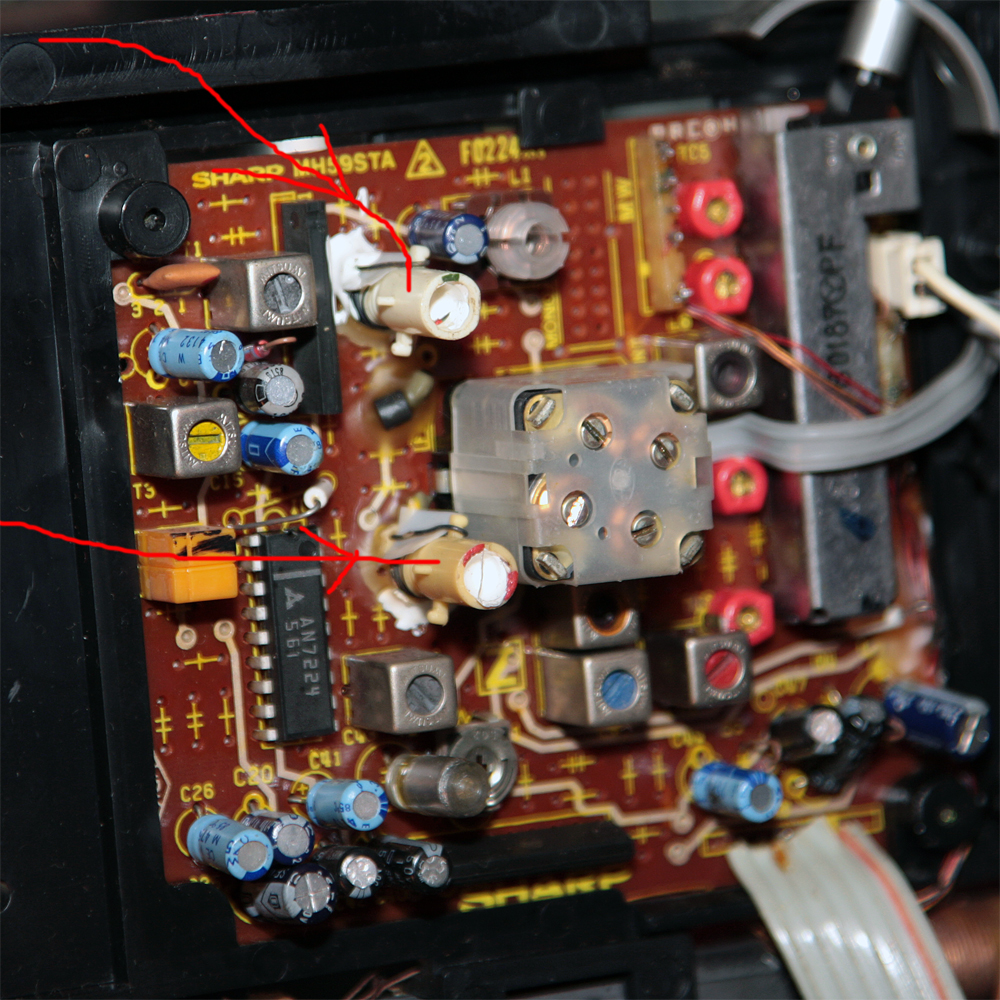

Итак, снимаем платы блока индикации с пластиковой рамы (просто разжимаем защелки) и перепаиваем. Ставим качественные электролиты, но без фанатизма - этот блок на звук практически не влияет.

После пайки, снова совершаем обряд омовения импортной вонючкой. Сушим. Покрываем контактные поля лаком для плат. Собираем модуль и откладываем до лучших времен.

Перепаиваем электролиты на плате тюнера.

У меня таких аппаратов несколько, поэтому после профилактики блок ставлю на тестирование. Если Ваш аппарат проявлял признаки жизни перед разбором, то есть возможность собрать схему и проверить работоспособность тюнера и блока индикации. Если работают - откладываем.

В моем случае, какой-то нехороший человек пытался настроить приемник, в результате сигнал на выходе имеем, но принимаются одновременно несколько станций. Настройке этого блока будет посвящена отдельная статья.

Вот и дошла очередь до основной платы(группы плат). Большая часть глюков имеют местную локализацию.

Есть характерный для магнитол Шарп возрастной глюк - дребезг контактов или полное отсутствие контакта выключателя питания. По указанной ссылке расписана методика ремонта этой детали:

Первичная проверка и минимальная диагностика основной платы проведена. В зависимости от результата изучаем схему в околопроблемной зоне. и меняем кондеры.

Замену электролитов я начинаю с задней части платы не снимая ее с пластиковой основы. Дело в том, что платы основного блока соединены жесткой проволокой, которая одновременно является шлейфом(см. фото выше). Места пайки этих шлейфов - головная боль 800-й и 939-й серии. Чем меньше мы на них физически воздействуем, тем меньше проблем себе создадим.

Тюнер в Sharp GF-525. Восстановление обратно на FM. Методика

Восстанавливаю сейчас магнитоллу Sharp GF-525.
Мануал со схемой
Почти все привел в порядок - и механику, и корпус, и электролиты поменял.
Осталось настройку приемника привести к начальному виду.
В лихие времена какие-то умельцы свернули всю настройку.
Что-то прнимает, но хрипло и не те частоты.
сравнивал с новым цифровым тюнером с растянутым УКВ-FM, вот что получается:
станция с 94.4 на месте, где шкала шарпа примерно 105 (для Москвы)
92.4 сразу в двух местах на 100 и 96
88.3 на 91
66.43 на 90

Вот теперь прошу помощи у тех кто сильно в теме - научите пожалуйста как правильно по-уму настроить приемник.
Схема тюнера здесь
Даташиты на микросхемы:
TA7303P
BA1320
2SC535B
2SC460CTZ
2SC461

Из доступных приборов есть вот что:
Мультиметр обычный Mastech MS8240D, мануал
Осциллограф OWON MSO8102T (цифровой, 2кан 100Мгц), мануал
Как-бы ламповый вольтметр В3-48 (0,3 мВ - 300 В; 10 Гц - 50 МГц) (с пробником), мануал
Китайский ВЧ-генератор MCP HG-1500D (100KHz

150MHz внутренняя и внешняя AM и FM модуляция), мануал

Судя по нарушенному парафину, точно были изменены катушки L1, L2 и L3, L4
Правильно ли я понимаю функционал транзисторов?
Q1 - УВЧ
Q2 - гетеродин
Q3 - смеситель
Q4 - УПЧ

Есть вероятность что вообще все катушки и конденсаторы могли быть свернуты, соотв вот в чем вопрос - как по приборам правильно все настроить?
Хочу понять принципы и научиться (есть еще похожая задачка с перестройкой Океана 209 на FM по приборам)

Вот это подход к делу! Браво, держите плюс
Если уж есть такая шикарная возможность, стОит проверить весь тракт. Настройку начинать нужно с "конца".
Сначала подайте сигнал 10-11,5 МГц на вход 1 IC1, а вольтметр или осциллограф на выход ЗЧ (R22) И снимите S-кривую детектора.
Затем сигнал 10,5-10,9 Мгц на R12, контролировать на выводе 1 IC1.

Хмм, там неотключаемая АПЧ. Тогда придётся верхний конец R23 отключить и подать на него примерно 5В

на 1 ногу IC1 сигнал подал, соотв шумы и обрывки радиоприема стихли.
Вот что намерял с S-кривой:

Еще заметил такой момент - а точке 1й ноги IC1 (вход) приходит сигнал с генератора, туда же осцилл подключен.
при изменении частоты генератора есть одна частота в которой уровень сигнала доходит до локального минимума. Частота эта в районе 10.6МГц, я так понимаю в резонанс входит?

на данный момент 89 .. 98
Катушки гетеродина L3-L4 и настроечного контура L1-L2 те что запарафинены были, изменены сжаты были. Видно было по парафину.

А на что влияет подстройка Т2? (6 и 7 нога IC1) на вид S-кривой?
Я так понимаю чтобы точно ее настроить (нормально по форме) нужен генератор качающихся частот? (от 10.2 до 11.2МГц)

А критично что на фильтре написано что он на 10.7, а по приборам (осцилл и частотмер в генераторе) 10.6 ?

Так и сделал, спасибо. Это было ключевым моментом. После этого диапазон стал примерно 83 .. 103.

Отсоединил контур АПЧ (Спасибо Denniz), подал R23 4.9 вольта с делителя.

Дальше попробовал измерить частоту гетеродина напрямую (в осциллографе есть ф-я частотомера)
С точки С21-R8 при перенастройке КПЕ. Сначала сравнил показания частоты с осцилла + знанием реальной частоты принимаемой станции - в-целом совпало, что дало понимание того что осцил показывает то что мне нужно.
После этого - КПЕ вверх и, двигая катушки гетеродина L3-L4, добился частоты на осцилле 118.7МГц
Потом КПЕ вниз и катушками и TC2 добился на осцилле частоты 98.5МГц
В итоге поймал первую и последнюю станции московского FM (87.5 и 107.8)
Т.е. гетеродином получается готово?

да, получалось одну даже в самом начале, теперь и другие относительно чисто работают.

Что теперь делать с контуром расстроенным контуром L1-L2 ?
какие ориентиры при его правильной настройке?

Кстати, а что даст знание АЧХ фильтров CF1-Q4-CF2? (они же неперестраиваетые)

Alex_Ismagilov писал(а): Что теперь делать с контуром расстроенным контуром L1-L2 ?
какие ориентиры при его правильной настройке?

Кстати, а что даст знание АЧХ фильтров CF1-Q4-CF2? (они же неперестраиваетые)

-------L1-L2 нужно настроить на максимальную чувствительность, т.е. разница между настройкой входного и гетеродинного контура как раз и есть частота ПЧ.

Вообще это всё можно было настроить на слух, а диапазон по приёмнику с цифровой шкалой. Это возможно т.к. есть пьезофильтры и их настройка задаётся на заводе и изменить её нельзя.

Спасибо за разъяснения, теперь понятнее. Сделал все дословно.
Что в итоге:
станции принимаются (от 87.5 до 107.8)
Только на слух почти не уловил влияния изменения L1-L2 в нижнем диапазоне на 91. Зато на верхнем - влияние ТС1 очень было заметно.

С АЧХ уже завтра вечером буду разбираться.

-----Ньюанс в том что нужно извлечь квадратный корень из ёмкости.

2*2=4, а 4*4=16.
16-4=12, а 4-2=2.
Вот это мы и получаем в контуре.

Можно попросить Alex_Ismagilov измерить изменение частоты настройки гетеродина при изменении ёмкости подстроечного конденсатора на нижней границе 88 и на верхней 108.

------Т.е. вы поняли что разница влияния подстроечника будет в 1,5 раза.
Внизу 1 Мгц, сверху 1,5 Мгц. Т.е. подстроечным конденсатором можно легко перестраиваться в пределах 2-3 станций.
Я это к тому что не надо вообще трогать катушки, их и на заводе не трогали.

Интерес - понять принципы на данном примере, и научиться извлекать из них частности на других схемах

Пока мерял границы - распробовал тему с образцовым приемником - у меня осциллограф не измеряет сигнал выше 120МГц И тут вспомнил, что в закормх лежит цифровой приемник с fm и еще авиадиапазоном (118-137МГц), там еще S-метр удобный.
Потренировался ловить частоту гетеродина на это радио, на нижней границе, где осцилл еще может распознать частоты показания более менее совпали, т.е. верить етой системе было можно.
соотв получил перестройки по подстроечной емкости:
(88) 97.76 .. 104.54 => 6.7МГц
(108) 118.35 .. 129.97 => 11.6МГц

2 Denniz: - а еще вопрос - я не совсем понял идеи с цикличность настройки.

Смотрю частоты по осциллу (там где он может и по цифровому приемнику Tecsun PL-660)
0) Ставлю ТС2 и ТС1 в среднее положение
1) сворачиваю КПЕ крайне вниз на положение около 88
2) настраиваю нижнюю частоту гетеродина на 97.7 (для 87.0 FM) катушкой гетеродина (L3-L4)
3) перестраиваю КПЕ на верх (108)
4) настраиваю верхнюю частоту гетеродина на 118.7 (для 108.0 FM) подстроечником (ТС2)

А смысл следующей итерации в чем?

Alex_Ismagilov писал(а): 2 Denniz: - а еще вопрос - я не совсем понял идеи с цикличность настройки.

А смысл следующей итерации в чем?

Спасибо за наводку, нашел, скачал, начал читать - начинает приходить некое просветление, с т.з. понимания физики процессов и вспоминания курса электротехники и спектрального анализа в институте. (я по институту и хобби - электронщик, но по реальной работе ИТ-управленец уже)
3 раза читал про сопряжение контуров входного и гетеродина. пока не полностью уложил теорию с практикой и приборами
Т.е. у меня цель в данном случае: сделать диапазон настройки приемника 87.0 .. 108.0
1) по совету мудрых товарищей, привел к тому что по приборам, у меня гетеродин перестраивается от 97,7 до 118,7МГц
С учетом того что на заводе все было когда-то правильно настроено и выбраны параметры схемы, и их не меняли лихие настройщики (все емкости на месте и неизменны), должны быть какие-то параметры контуров УВЧ при которых должно быть правильное сопряжение гетеродина и входа на всей полосе 87-108 (в книге это стр 27)
Насколько я понимаю это подстраивается ТС1 и L1-L2 ?

ЗЫ: не сочтите за примитивизм, но просто для меня эта тема в электронике совсем незнакомая, но понять хочется. Заодно, для других начинающих может полезно будет, с т.з. воспитания и передачи опыта. Ведь так мало электронщиков остается, ибо многим проще купить, чем самому понять и сделать.

Публикую доклад владельцу Шарпа 909 (технически аналог 777) после выполненного ремонта.
Для наглядности, что бывает с шарпами, полученными заочно по абъяве "в отличном состоянии".

О ремонте Sharp GF-909

Какое-то время назад этот Шарп был в капитальном ремонте, так как изначально, судя по всему, он пришел из Японии убитый напрочь. Работали с ним квалифицированные мастера, но их целью, скорее всего, было быстро привести его в рабочий вид с минимальными затратами, для последующей продажи. Аппарат переделан на 220 В, точнее, в нем удален штатный трансформатор на 100 В и установлен импульсный блок питания, который может работать от сети 100 В - 240 В в автоматическом режиме распознавания сети. Мощность этого блока питания достаточная, но он имеет заниженное напряжение (выход 12 В вместо 15 В) Блок питания проверен - он действительно работает от любого напряжения в сети, а на выходе всегда 12 В. Более низкое питание в этом магнитофоне ни на что не влияет отрицательно, кроме выходной мощности - она стала ниже, но играет он и так довольно громко.

Ранее, в этом аппарате чистили и смазывали все потенциометры и переключатели, меняли 2 пассика из 5, ремонтировали треснутые шестерни, меняли головки, но должная профилактика лентопротяжным механизмам не проводилась - не менялись прижимные ролики, которые давно отработали свое, не производилась полная разборка ЛПМ для чистки и смазки узлов, ремонт треснутых втулок шестерен свелся к тому, что их просто обмотали ниткой и посадили на клей. Не менялись электролитические конденсаторы в проблемных местах, не уделялось внимание звучанию магнитолы - аппарат играл глуховато (мягко говоря), что деки, что радио.

Проведение профилактических работ выявило множество скрытых дефектов и недоделок. Например: после чистки идлеров (их 6 штук в ЛПМ) усилие перемоток выросло, стало штатным по силе, и все эти шестерни на клею с нитками тут же провернулись. В результате, обе деки вообще перестали перематывать. Дальнейшая работа с ЛПМ преподносила все новые сюрпризы, и с большим трудом удалось привести ЛПМ в рабочее состояние. Но стоит отметить, что в обоих ЛПМ есть шестерни с частично стесанными зубьями, что может прогрессировать со временем. Найти такие шестерни в продаже нереально, проблема решается только заменой ЛПМ или отдельных шестерен из "донорского" ЛПМ.
Еще, на платах обнаружилось большое количество треснутых паяных соединений, что может привести к плавающим отказам - то работает, то не работает.
Винты, скрепляющие корпус, в стойках держались не все (меньше половины), так как резьба во многих креплениях уже была сорвана.

1. Заменен электролит в силовом питании. Номинал увеличен в допустимых пределах.
2. Заменены электролиты на выходе усилителей мощности. Те, которые на пути сигнала к широкополосным динамикам, шунтированы пленочными конденсаторами для расширения полосы в области ВЧ. Номинал электролитов, которые на пути сигнала к басовым динамикам, увеличен в три раза (3300 мкФ вместо 1000 мкФ), что позволило расширить полосу воспроизведения в области низких частот. Все конденсаторы поставлены с более высоким допустимым напряжением (35 В вместо 16 В), которые имеют более высокие технические параметры и надежность.
3. Биполярные электролиты в разделительных фильтрах высокочастотных излучателей заменены на пленочные EVOX, имеющие параметры существенно выше, что позволило дополнительно улучшить качество звучания на высоких частотах.
4. Произведена полная разборка и чистка всех узлов лентопротяжных механизмов (ЛПМ), с последующей смазкой.
5. Заменены прижимные ролики в обоих ЛПМ.
6. Заменены все пассики (предыдушими ремонтниками были установлены склеенные куски резины, вместо качественных плоских пассиков приводов маховиков).
7. Отремонтированы треснутые втулки шестерен перемотки - сделаны шлицы на валах и во втулки вплавлены металлические фиксаторы, опирающиеся на эти шлицы.
8. Заменен транзистор на плате ЛПМ, который отвечает за работу в режиме поиска по паузам.
9 Устранены треснутые пайки на платах (соединения заново пропаяны).
10. Очищены контактные группы микропереключателей на плате ЛПМ.
11. Выставлен стандартный азимут головок на обоих ЛПМ.
12. Отремонтированы крепежные элементы корпуса - он теперь держится всеми винтами.
13. Отремонтированы втулки держащие крышку кассетоприёмника - вместо кембрикового "колхоза", после которого одна крышка не открывалась и не закрывалась как положено, теперь всё работает чётко, как должно.

Магнитофон перестал быть "глухим" - и радио и кассеты теперь вполне можно слушать без включения тонкомпенсации и без выкручивания тембров.

Клуб любителей винтажной аппаратуры и качественного звука.

Вернуть fm на Sharp 800Z (Новое решение)

По случаю прикупил 800-го Шарпа.
Формально рабочий, но с проблемами.
Раскидал его родимого.

Не спеша чищу, мою, лечу.
ЛПМ привел в божеский вид и оживил второую кассету.
Но механику я чинить более-менее умею и люблю.
По электрике вроде тьфу-тьфу проблем нету.
Все работает.
И даже прилично звучит (для переноски)
А другая проблема - родной Fm был переделан на УКВ1.
Ничего интересного на УКВ1 найдено не было.
в связи с этим возникло желание вернуть Fm обратно.
И вот тут требуется помощь зала.
Чего там надо открутить или наоборот, чтобы вернулись родные 87,5-108 МгЦ ?
Пока он весь раскидан как раз.

посмотрите прежде всего в высокочастотной части радиоприемника-паяны или нет катушки -у них витков обычно немного-от 3 до 6 и есть ли следы паек на печати , где стоят конденсаторы малой емкости.

PS-и схема аппарата понадобится.

И где тут эти самые катушки? LG и LA

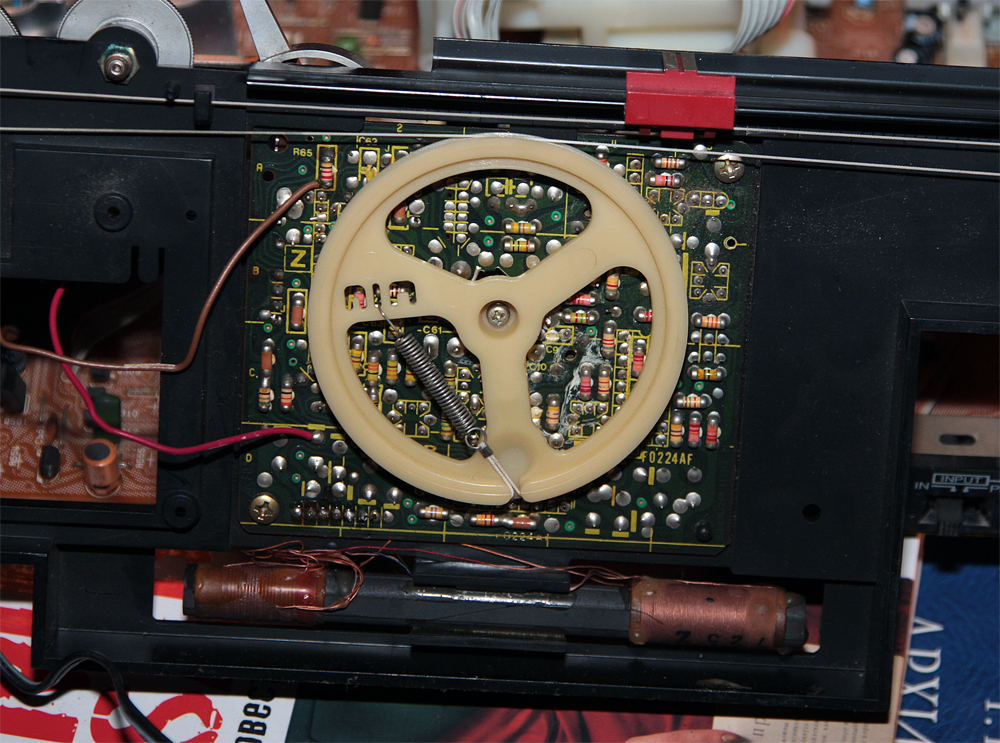

С этой стороны явно нету.

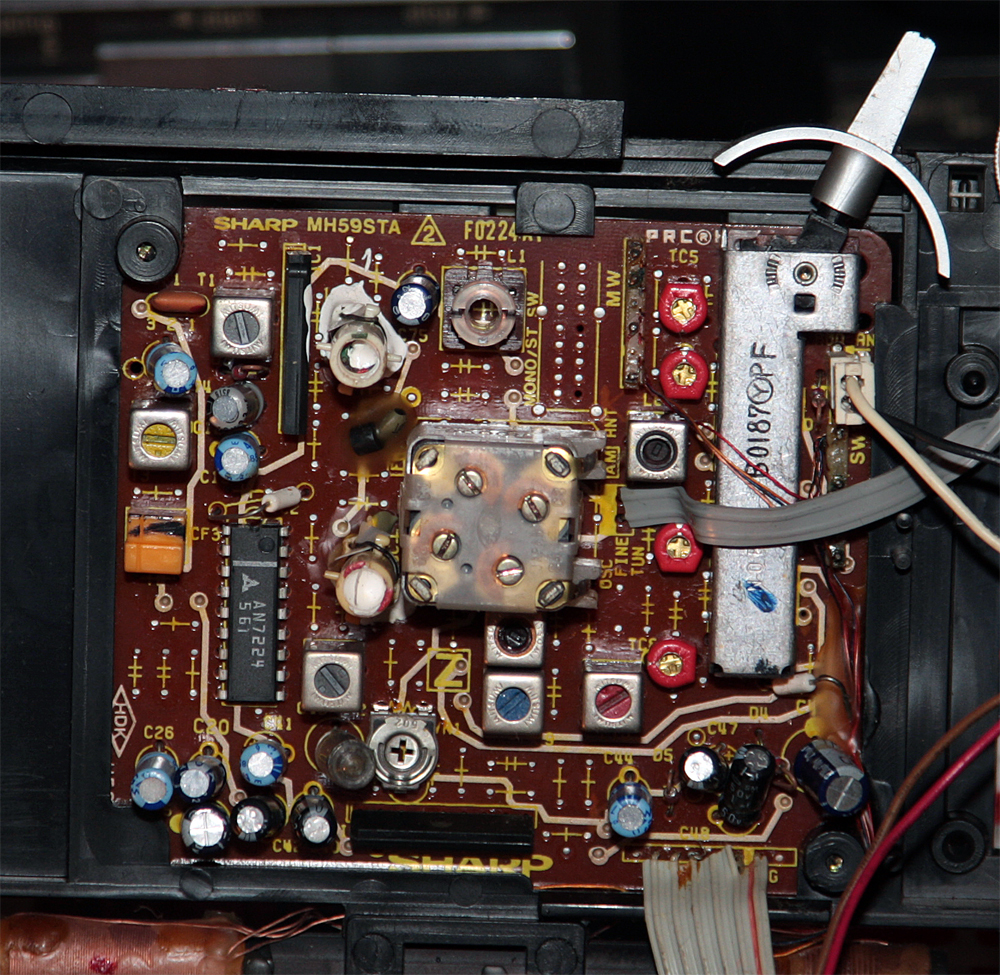

Кроме этих белых штуковин больше вообще ничего похожего на катушки не наблюдается.
Они?

Если они, то.
И где тут витки?
Всё закрыто на фих.
Еще и залито.
И как снимть этот колхоз?
Мда.
Лучше ещё пару ЛПМ перебрать.

их покрутили и залили заново

Джентельмены!
Я тут на досуге подумал-подумал и:
1. Фм-диапазон сегодня есть у любой мясорубки.
2. А вот УКВ-1 далеко не у любой.
3. В моем аппарате все довольно прочно уколхожено в ВЧ части тюнера.
4. Сам я со своими кривыми руками в части паять/лудить все это скорее всего убью насовсем.
И вот решил я просто все хорошенько промыть-прочистить, перебрал ЛПМ и аккуратно собрал в состояние "усё как былО"

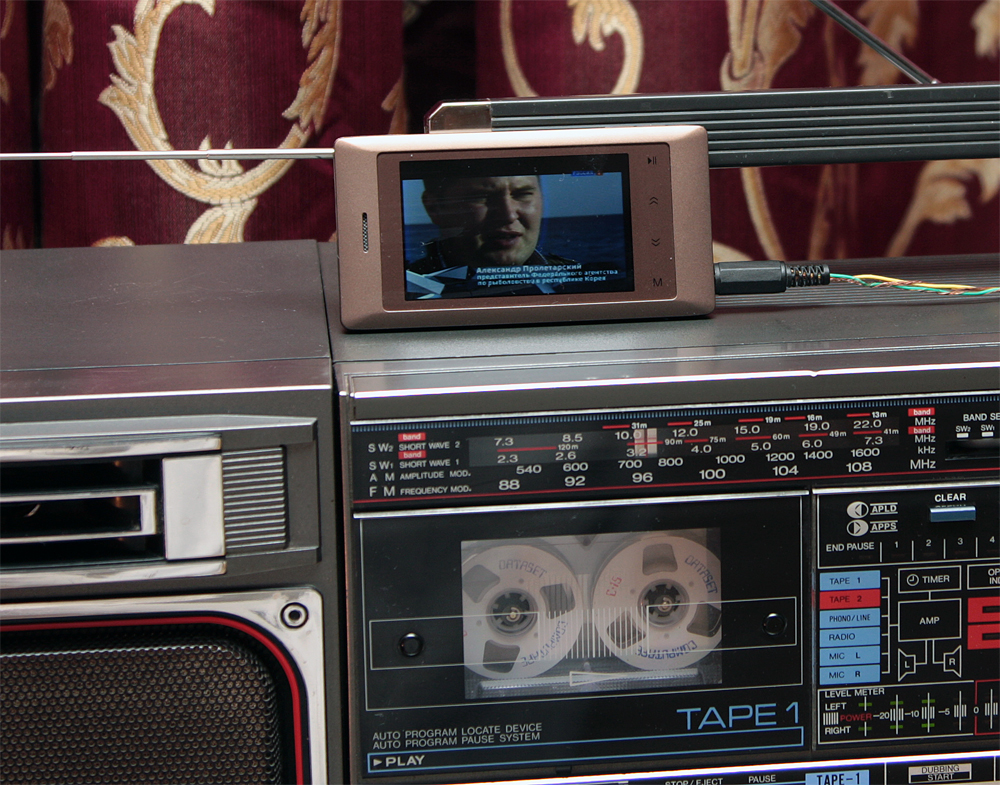

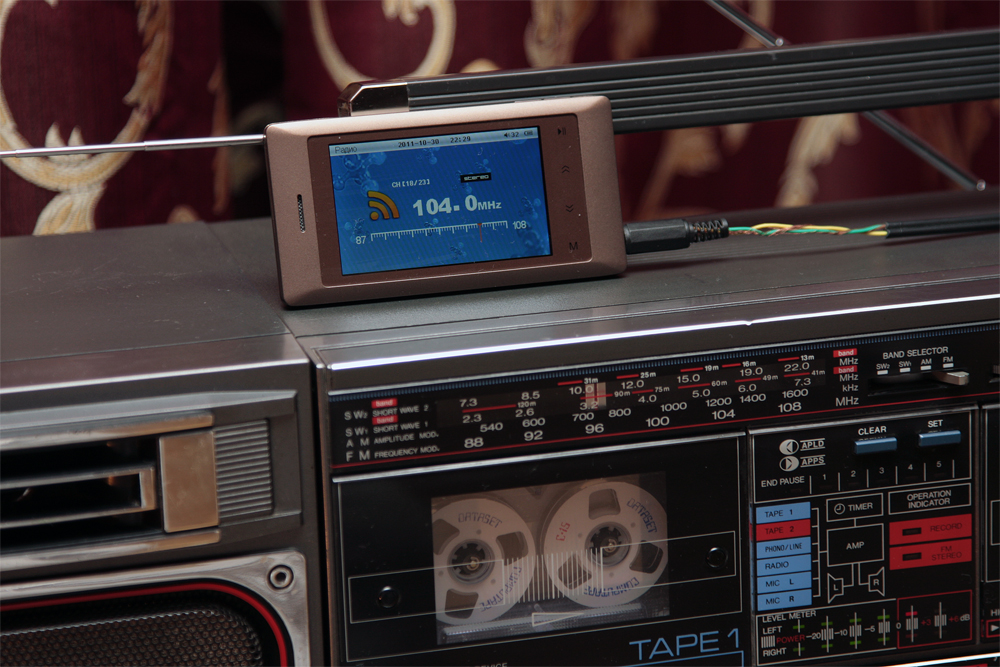

А чтобы не лишать себя современных радостей и при этом по максимуму сохранить аутичность и переносибельность с автономностью сделал так:

Есть ещё пара идей.
При разборке внутри за левой кассетой обнаружилась уйма свободного места.
Если созрею, попробую реализовать

65 комментариев:

Большое спасибочки за отчет о 800-м, как раз с этими F и была проблемка, оказывается. Из-за чего они вылетают, если после замены все ОК? По идее, должно быть или короткое или транзистор вылететь. В любом случае, еще раз спасибо!

Уважаемый Джачинто здравствуйте! По моему мнению Вам пора присваивать звание доктора магнитольных наук, как заслуженному
деятелю и оперирующему хирургу наших измученных магнитофонов.

Да у нас в Ашхабаде такие доктора магнитольных наук у каждой калитки во дворе по два штуки имеется

Правильно, потому давайте я пока еще в интернах пару лет похожу.

Уважаемый Джачинто!На таком же Шарпе не работают лентопротяжки в режиме воспроизведения.Попросили сделать ,тюнер работает.Могу ли я отрегулировать механику ЛПМ,если у меня на столе только эти протяжки.Скажем подать питание на двигатель перемотка работает ,а прижим нет.Сбита программная шестерня ?Какие метки должны быть?Помогите пожалуйста советом.Этот Шарп для коллекции моего знакомого.ВЯЧЕСЛАВ.

Можете. Вручную будете прокручивать тонвал, при нажатии на кнопку Play будет сбрасываться собачка и шестерня начнет поворот, подхватывая всю каретку. Только она это делает не напрямую, а через пружину. Посмотрите, там все довольно понятно. И шестерня в метках не нуждается, это Вам не клапана на двигателе внуреннего сгорания.))) Тут проще все.

Попробовал сделать как вы сказали.Шестерня не двигается при нажатой кн PLAY каретка не двигается соответственно не прижимается ролик к тонвалу.Рычаг качания, ритма-это" собачка"?ВЯЧЕСЛАВ.

Уважаемый ДЖАЧИНТО!Имеется компакт цент GRUNDIG mod.CC430-3.Есть сервис мануал на CC430.На схеме показаны 2 квадратика с надписями:CASS.REC CBF400 на одном на другомPS GRUNDIG AUTO-RETURN 740.Нет перечня механизма и схемы установки деталей.Не работает PLAY.Придумал как заставить работать перемотку.Обточил гайкуМ5 и накрутил на пластмассовую "шестерёнку"в результате тонвал не стал падать вниз а перемотка заработала.Был ли у Вас такой МЦ в ремонте и есть ли он в коллекции.Где бы посмотреть состав механики на CC-430-3?ВЯЧЕСЛАВ.

Грюндига не было, я их избегаю.
По 800. Нажимая PLAY, вы сбрасываете стопор на программной шестерне, она входит в зацепление с шестерней на тонвале и начинает крутиться, поднимая через пружину каретку. У всех примерно такой принцип.

Уважаемый Джачинто!Благодарю за совет.Обнаружил отсутствие нейлоновой шайбы со стороны оси тонвала поз.522- и он опускался зацепа шестерни тонвала не было с программной шестерней.Автостоп через 1 сек срабатывает -буду изготавливать резин колечко на idler для подмоточного ролика.Прочитал у вас из чего в блоге.И подберу пассик на автостоп.Вячеслав.

Прижим заработал.Не хочет работать подмоточный ролик ,после зачистки шкуркой резинового кольца.Автостоп сразу срабатывает-пассик подбирал.Изготавливал из белой резины колечко использовал колечко от светильника- оно изолировало провода от корпуса.Может ещё какие-то нюансы?С УВАЖЕНИЕМ ВЯЧЕСЛАВ.

ПРОГРАММНАЯ шестерня болталась из-за оси на которую она устанавливается.Прижим работает от пинка по шестерне.Надо ли разбирать под рычагом автоматического датчика и под правым подкатушечником дальше этот узед?Почему не подтягивает ленту этот idel?ВЯЧЕСЛАВ.

А что скажите о SHARP GF-9000H?Я ремонтировал его там сгорели FUSIBLE-резисторы возле ус мощности кажется 4,7;12ом.Шарп ожил.А вот с ЛПМ проблема осталась.Отсутствуют поз.21 и 81-распорка и пружинка ставится на рычаг освобождения поз.61.Перемотка не работает вперёд а обратно с трудом.Где можно увидеть эти детали?ВЯЧЕСЛАВ.

Возможна ли замена моторчиков от шарпа в другие магнитолы или МЦ , где должны быть односкоростные,к примеру ,GRUNDIG CC-430-3.?

Возможно все, вопрос, какой ценой.

Я ИМЕЛ ВВИДУ ЧТО,ЕСЛИ СКОРОСТЬ ВРАЩЕНИЯ В ШАРПАХ "ашках"=2000 об/мин а в 30921-H НЕ ИЗВЕСТНО КАКАЯ.То как это отразится на качестве звучания?Впрочем , в нём встроен регулятор скорости.В вашем блоге читал ,что SHARP GF-9000H ВЫ ОТНЕСЛИ НАЛЕВО К КРАСИВЫМ.Так чтобы всё работало красиво надо узнать констуктив механических частей о которых я упомянул.Если бы ВЫ скинули их размеры:особливо распорки пружинки, то я был бы вам признателен а коллекционер был бы очень доволен по восстановлении работоспособности ЛПМ.По-моему 555 SHARP аналог этой модели?ВЯЧЕСЛАВ.

Смешались в кучу кони, люди. Ничего не понял: распорки, движки, пружины.
В 9000-м протяжка как половинка 777 или 575, в 8787 и 8989 такая же.
Пришлите на почту фото проблемных мест, я так ничего не понимаю на пальцах объяснять.

УВАЖАЕМЫЙ ДЖАЧИНТО!По "ашке" осталась проблема с подмоткой ленты идлер думаю не причём пока т.к."крутилка" почему-то останавливается ,когда прижн ролик тянет ленту.Фрикцион чистый на приёмном подкассетнике.С автостопом по-моему в порядке-не отключает во время"прохождения ленты" по тракту.Посоветуте,что ещё сделать?ВЯЧЕСЛАВ.

Пасик достаточно тугой, не проскальзывает?

НЕТ СЛАБЫЙ НЕ ПРОСКАЛЬЗЫВАЕТ ПРИ ДВИЖЕНИИ КАК БЫ" ГОРБАТИТСЯ".

Значит там не прокручивается шкив, если пасик горбатится. Ищите причину, отчего так.

УВАЖАЕМЫЙ!Неужели из-за отсутствия пассика на перемотку не покручивал шкив правого подкатушечника?Я не предполагал что есть какая зависимость от него.Теперь петляет лента плохо подтягивает думаю идлер.Вячеслав.

Понимаете, мне сейчас трудно в голове представить, какая шестерня за что отвечает, мне нужно взять протяжку в руки и тогда я что-то путное могу Вам сказать. А так умозрительно мне очень трудно вникнуть в эту проблему.

А КАКАЯ ПРИЧИНА ОТКАЗА ПЕРЕМОТКИ ОБРАТНО С ЛЕНТОЙ?ВПЕРЁД РАБОТАЕТ ХОРОШО.БЕЗ ЛЕНТЫ РАБОТАЕТ НОРМАЛЬНО.ВЯЧЕСЛАВ.

Ваш капслок меня тревожит. Расслабьтесь и незачем так кричать. Зрение у меня хорошее.
Посмотрите, почему проскальзывает подкассетник подающий, то ли пасик слабоват, то ли еще что. Ведь просто все, пальцем притормаживаете каждый элемент передачи от подкассетника до мотора и понимаете, где идет проскальзывание. Все просто же!

УВАЖАЕМЫЙ ,ДЖАЧИНТО!Я НЕ ХОТЕЛ ВАС ОБИДЕТЬ- ИЗВИНИТЕ.Просто я очень хочу помочь коллекционеру ,но не всё получается сразу.С УВАЖЕНИЕМ ,ВЯЧЕСЛАВ.

Извините готовлюсь к госпитализации в стационар, поэтому напортачил.

Вернулся из лазарета.С петлёй ленты справился- заменил пассик перемотки.Но почему-то при отпускании кн вперёд или назад они не фиксируются:выскакивают.Перемотка работает пока держишь кнопку.Вячеслав.

По-видимому причина была в отсутствии прижима кассеты.У меня ЛПМ находится на столе, а не в аппарате.Я прижимал пальцами кассету- всё работает перемотка.Так ли я думаю?ВЯЧЕСЛАВ.

Уважаемый ДЖАЧИНТО?Замучился с режимом play на "ашке".Работает только с толчка по программной шестерне.Менял пружину от другой ЛПМ та что под шестерней.Не деформирована ни скособочена.Рычаг P.A.D проходит плавно смазан.Кулачок под шестерней нормальный не сработан как на другой шестерне.Если не толкнуть слегка шестерню, то срабатывает автостоп.Что присоветуете уважаемый?ВЯЧЕСЛАВ.

Уважаемый гуру!Обе протяжки работают одинаково:только от легкого касания и слабого надавливания на программную шестерню.Как правильно должна стоять пружина PAD Cam ,которая стоит под этой шестерней?Через кулачок шестерни или конец изогнутый должен касаться оси?Получается что после освобождения"собачки" шестерня на поворачивается и она не зацепляет с шестерней тонвала.ВЯЧЕСЛАВ.

После освобождения шестерня довольно легко проворачивается под действием пружины и далее ее зацепляет другая шестерня на тонвале. Ничего мешать там провороту на несколько градусов не должно.
У вас или пружина слабая (что вряд ли)Ю или механически что-то препятствует провороту. Ищите, что именно, может там таракан засохший. )))
Серьезно, смотрите, почему пружина не сталкивает шестерню, может шестерня находится по какой-то причине в мертвой точке.

Шестерня легко поворачивается только вручную измерил на 20 градусов примерно.Она по-моему не может повернуться после нажатия play так как пружина лежит на её оси.Заменил шайбу с разрезом та что сверху крепит эту шестерню-показалась разболтанной.Из-за этого туже проворачивается шестерёнка.Пробовал изогнуть пружину чуть-чуть-опять плохо.Если"собачка" сработала,то шестерня сама должна повернуться на 20 град против час стрелки?А у меня она стоит не дёргается.Насекомых нет.Спасибо что хотите мне помочь.ВЯЧЕСЛАВ.

Уважаемый ДЖАЧИНТО!С обратной стороны программной шестерни расположен на ней эксцентрик и типа кулачка выступ и. .Как должна быть эта пружина PAD,если пружина до кулачка то шестерня в мёртвой точке.Я думаю, что изогнутый конец пружины должен, как бы обхватывать кулачок ,и тогда произойдёт смещение шестерни для захвата шестерней тонвала.Этот конец пружины сейчас после установки смотрит вниз и при повороте вручную шестерни слышен слабый щелчок-смещается против час стрелки програм шестерня зацеп происходит с шестерней тонвала.Разглядывал внимательно установку этой пружины по черт мех частей.Там я углядел,что этот конец перпендикулярен к оси?Рабочей протяжки для "ашки" не имею.Изогнуть пружину не получается- она же закалена в Вч печи.ВЯЧЕСЛАВ.

Читайте также:
