Досталось мне эта "Кобра" (Panasonic RX-ED707) по дешёвке и чисто случайно.Была идея приобрести аппарат на дачу универсальный :CD, USB, кассета, FM, sd card и вид что-бы не совсем "новодел". И вот продают на барахолке то что надо (все-таки не абы что а "Кобра", аппарат на слуху)! Состояние его было средненько, очень много пыли, не открывался лоток для CD дисков, через раз открывалась откидная панель, плохо работало воспроизведение на реверсе и команды с кнопок управления срабатывали 50х50 не верно (нажимаешь AUX а срабатывает FM). Ну и радио ловило только половину программ. Но больших потертостей и царапины не было. Так-же не было пульта к ней и инструкции. Схватил и решил довести под свои хотелки.
В инете ремонта за 707-ую совсем нет, один китаец выложил фото, замены лампочек подсветки дисплея да с десяток постов на радио-форумах, и все. Да! еще один с нашего сайта переделывал кобру. Так что пишу больше для таких как я. Вдруг пригодиться!
Разборка (если знаешь) проста. Надо с низу открутить 12 желтых (оцинкованных) винтов. Черные не трогать! И снять (сковырнуть) переднюю накладку дисковода. А затем, перевернув вверх ногами снять нижнюю (черную) часть. Низ с верхом соединен толстым шлейфом который не страшно порвать а вот дисковод лежит просто на плате в пазах и шлейф тонкий (белый). Все видно на фото. Я не стал трогать основную плату и CD просто обклеил целлофаном. Снял динамики, мне нужно было вычистить пыль из под решеток. И промыл все аккуратно водой и затем остатки мокрой пыли высосал пылесосом через решетку. За ремонт тюнера есть отдельная тема. Добавлю только что с тюнером я не справился сам и отнес магнитолу в ателье там все, по советам
Андрея Голубева, сделали. С глухим воспроизведением и заеданием кассеты на реверсе справился тем что через кассетоприемник снял прижимные ролики, разобрал и отшлифовал из при помощи дрели и наждачки. С кнопками управления и работой откидной панели пока не заморачивался. Жду с алиэкспресс USB адаптер, буду подключать через AUX (мои хотелки), вот тогда займусь. Знаю проблема в окислении их надо менять или разбирать и … Но лучьше думаю поменять. Нарыл сервис мануал и несколько инструкций на разных языках (все разные). Все в одном архиве. Ну вот вроде и все. Я тот еще писака но надеюсь кому-нибудь поможет. Инструкции к Panasonic RX-ED707
На том самом месте, где сейчас перед ТЦ «Горбушкин двор» располагается парковка, в далеком 1995 году был грязный, раскисший зимой-весной и пыльный летом пустырь. Он являлся своеобразным филиалом толкучки у легендарного ДК Горбунова — и именно сюда перебрались торговцы аудио/видеоаппаратуры и бытовой техники.
На поле заезжали грузовые «ЗиЛы» и «газоны» и происходило то, что могло встретиться только в постперестроечной России — торговля шла, в прямом смысле слова, «с колес». Причем продавался не только дешевый электронный ширпотреб, но и вполне себе серьезная аппаратура — например, блочные усилители Technics 2000-й серии. В те годы их и не в каждом серьезном магазине можно было встретить, а тут — продавали из «130-го» ЗиЛа, будто картошку.
Сложно сказать, насколько разбогатела Matsushita Electric на развале Советского Союза, но не вызывает ни малейшего сомнения, что именно эта компания была самой популярной на постсоветском пространстве. Видеомагнитофоны Panasonic снискали поистине всенародную любовь благодаря своим прекрасным механизмам Super Drive, а Hi-Fi-компоненты Technics для многих меломанов и аудиофилов стали трамплином в волшебный мир High End. Главным образом потому, что ценник за входной билет Matsushita предлагала более чем адекватный.
Осенью 1995 года, в рыжую и ржавую, чавкающую грязь пустыря ступила и моя нога. И не просто так — незадолго до этого мне в руки попал июльский номер журнала Stereo&Video, где был обзор магнитолы Panasonic RX-DT07 из семейства «кобр». И хотя полезной информации в том обзоре было «кот наплакал», но в актив этому аппарату черным по белому записали «классный дизайн и хорошее звучание».
Будучи доверчивым советским валенком, я простодушно поверил глянцевому утверждению, тем более что в 1995 году альтернативная точка зрения на данный продукт Мацушиты-сана отсутствовала. Зато в моем кармане присутствовали несколько зеленых долларовых бумажек — да, да, в 1995 году перед будущим «Горбушкиным двором» можно было расплачиваться долларами.
К сожалению, на грязный пустырь я смог попасть только вечером, то есть к шапочному разбору. Многие грузовики, натужно воя моторами, уже покидали площадку, а оставшиеся продавцы уже не горели желанием общаться с покупателями. К счастью, едва ли не на первом встречном «газоне» красовалась «кобра» — мой Panasonic RX-DT07, который живьем оказался еще красивее, чем на картинке в журнале.
Хмурый, озябший продавец буркнул под нос цену, видимо, устав за долгий трудовой день общаться с народом, но тут же подобрел лицом при виде зеленых купюр с американскими президентами. «Кобру» бережно уложили в коробку и вручили счастливому покупателю, то есть мне.
Но по приезде домой запланированного праздника не состоялось — по той простой причине, что аппарат выглядел замечательно, был перегружен всякими полезными функциями, но… по факту оказался плохо звучащей «мыльницей». Более того, буквально через полгода правый кассетный карман начал издавать звуки, недопустимые даже у «народной» Электроники-302, на качестве которой кто только не оттоптался в свое время.
«Вскрытие» оптимизма не прибавило, зато память тут же услужливо подсунула знаменитую фразу из культового сериала Twin Peaks — совы не те, кем кажутся. Насчет сов спорить не будем, но и кобры, как выяснилось, тоже не те, кем кажутся. Оказалось, что, несмотря на ярко выраженные признаки двухполосности, Panasonic RX-DT-07 вооружен всего двумя динамиками вместо четырех.

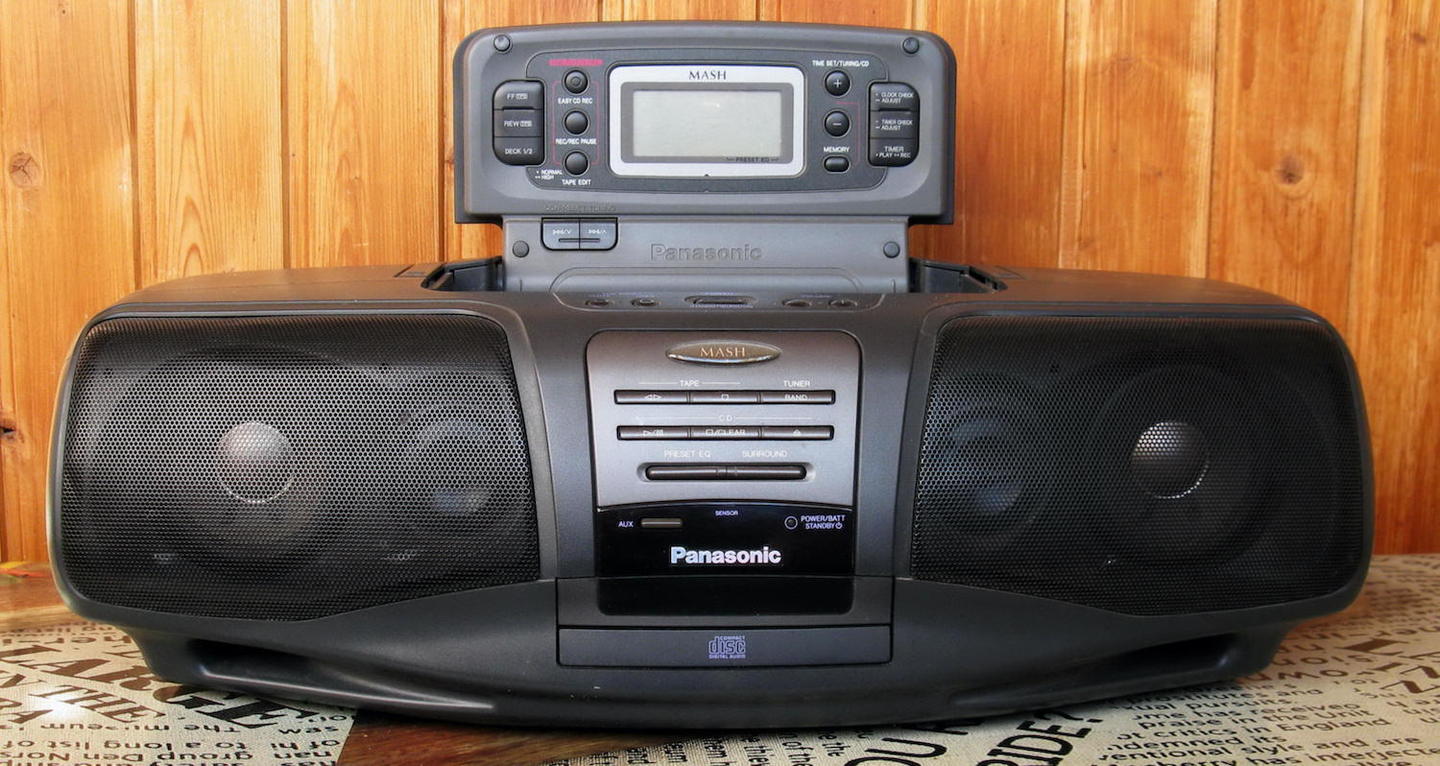

Впрочем, и «мать всех кобр», легендарный Panasonic RX-DT75, тоже любила пустить пыль в глаза своими фейковыми высокочастотниками. Эту нехорошую фамильную черту унаследовал и Panasonic RX-DT07, где за бас, середину и верха отдувались по одному 90-мм динамику — понятное дело, это никак не могло способствовать хорошему звучанию. Даже несмотря на функцию Surround и четыре фиксированных режима эквалайзера, звук оставлял желать лучшего.
Если полностью «электрифицированный» — включая кассетные карманы на электроприводах — Panasonic RX-DT75 стоил 600 долларов, то Panasonic RX-DT07 обошелся мне в 340 долларов. Правда, и звучал он значительно хуже, и электроники в нем было меньше, и функционал был проще.
Если CD-плеер, снабженный известным ЦАПом MASH, проигрывал диски более-менее сносно, пытаясь донести до слушателя большую часть записанного, то кассеты звучали однозначно плохо. Кассеты типа Metal не поддерживались, да это было и не важно — что хромовые, что кассеты-«железки» Fe первого типа звучали утробно, глухо и грязно, словно из могилы. Приемник хоть и радовал хорошим, уверенным приемом, но тоже звучал пластмассово и невыразительно.
В общем, «кобра» оказалась той еще двуличной змеёй. Если за внешний вид и функционал она заслуживала хороших оценок, то за все остальное с трудом дотягивала до тройки с плюсом. К сожалению, она оказалась не магнитолой, а типичным «бумбоксом» — именно бухающей пластиковой коробкой, пусть и стильно-зализанной. Кстати, этим грешили и Hi-Fi-компоненты Technics середины 90-х: яркий, самобытный дизайн и богатый функционал, но звучание неизменно разочаровывало.
С другой стороны, глупо было требовать от переносного аудиоустройства кристально чистого звука, отменной локализации сцены и глубокого баса с хрустальным верхом. Переносные магнитолы потому и переносные, что их можно бросить в машину и вместе с мангалом отвезти на пикник, а там, под рюмку чая, никому не будет дела до локализации и верхов — главное, чтобы мощность магнитолы позволяла веселиться.
Конечно, в ряду магнитол бывали и прекрасно звучащие исключения — например, культовый Sharp GF-777. Но… это именно исключение из правил. Да и «мать всех кобр», Panasonic RX-DT75, тоже была исключением — все-таки отдать за нее 600 долларов в 1994 году могли единицы.
Поэтому главный урок, который преподал Panasonic RX-DT07, заключается в следующем — хорошее звучание магнитолы стоит очень больших денег. Несоразмерно больших. Лучше сразу переходить на следующий уровень — к микросистемам с отдельными колонками.
А для пикников вполне сгодится магнитола долларов за 150. Конечно, если нет желания поразить знакомых ярким дизайном и эффектно поднимающей «голову» «коброй».
Сделал полную профилактику доставшейся за гроши RX-DT75. От профессиональной(и дорогой) замены подвесов до филигранного ремонта капстан-мотора на пишущем кармане, замены всех кнопок, ремонта закисшего переключателя в разъёме питания и подбора прижимных роликов с посадкой их на стальные оси. ну и по мелочи всякого .
Есть развёрнутый фотоотчёт. Могу поделиться, если интересно.
Изучение сервис-мануала вкупе с анализом негативных симптомов натолкнуло на мысли о том, что в схеме присутствует небольшой косячок. А именно: проходные электролиты на выхлопе обоих усилителей мощности стоят номиналом всего 10 вольт при напряжении питания 15 вольт. стоят номиналы: 2200мкФ х 10В на НЧ и 100мкФ х 10В на СЧ-ВЧ динамики. Думаю, беспощадное время и отключение на горячую с неизбежным мощным импульсом в этот момент, отправили кондёры в мир иной. Будет под руками прибор - сделаю покойникам замеры ёмкости и ESR.
остальные траты и считать стыдно.
это четыре новых прижимных ролика 4х50=200,
около 20 шт. новых кнопок на замену. рублей 40 или 50. не помню уже.
тюбик суперклея для устранения родовой болячки этой кинематики - срабатывание автостопа из-за неверной работы оптопары.
ватные диски и палочки, моющее средство и силиконовый спрей для наведения финишного лоска))
головки менять не стал. пусть родные походят, пока живы.
в отличие от прижимных роликов, кои задубели как сухарь, пассики на удивление не требуют замены. просто почистил их.
как я уже сказал в предыдущем сообщении, решил внести небольшое схемное изменение - заменил четыре электролита на выходе УНЧ (он же у нас двухполосный). 2х 100мкФ/16В и 2х 2200мкФ/16В. можно было обойтись копеечными jamicon-ами, но я предпочёл аудиофильские Nichicon. это ещё ок. 700р.
по поводу "лежал на антресоли".

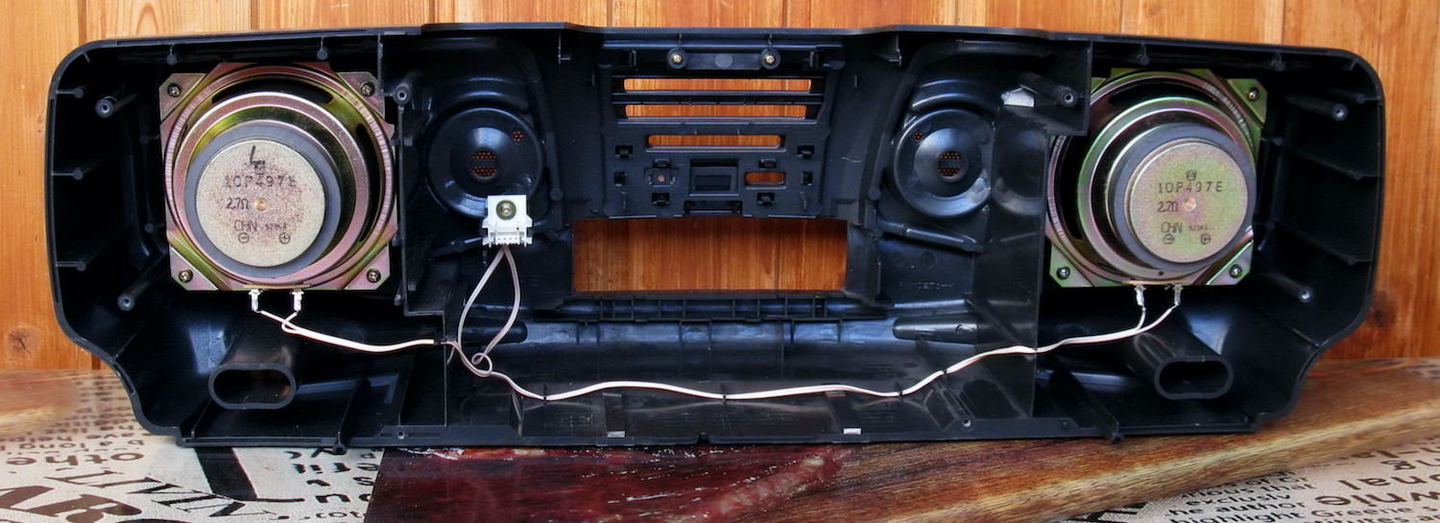

в этой модели от времени сыпятся поролоновые подвесы НЧ динамиков. на свету быстрее ,в тени медленнее. но сыпятся у всех.
по мне, так это один из немногих аппаратов, не утративших свою фирменную харизму, великолепно звучащих, и при этом обладающих максимально возможными наворотами.
следующая картинка чисто для понимания принципа работы узла.
когда узел исправен, при работе механизма свет от оптопары отражается от каждого из зеркальных секторов, сигнал идёт на микропроцессор, который считывает импульсы, считает хронометраж и понимает, что лента движется.
в нашем же случае, узел от времени разбалтывается, нижняя шестерня чуть-чуть проваливается вниз, практически упираясь в корпус оптопары. само-собой, в таком положении она не может нормально работать, и микропроцессор отрабатывает команду СТОП.
это вид разобранного ЛПМ снизу. разбирать до такого состояния НЕ НАДО.
все мои эксперименты с наматыванием нитей, дабы уплотнить узел и обойтись без клея, закончились полным фиаско. через несколько минут работы шестерня снова соскакивала с оси, уходила вниз, и срабатывал автостоп.
в кач-ве бонуса - замена электролитов на выхлопе УНЧ на аудиофильские Ничиконы серии КА.
Вы прямо как почувствовали, что я забыл рассказать про ещё одну родовую болячку нашего ЛПМ - зажёвывание ленты.
характерно для особенно тонкой, современной ленты и 100-минутных кассет.
конечно же, главная причина кроется в потере эластичности прижимных роликов.
но есть и вторая. это - чересчур сильное натяжение ленты приёмным узлом (вне зависимости от направления воспроизведения). в сочетании с задубевшим роликом происходит проскальзывание ленты с непременным её смещением и заминанием. последнее, в свою очередь, характерно для всей линейки стационарных дек technics rs-tr 474/575/757 с практически аналогичной лентопротяжкой.
натяжение ленты в данном ЛПМ осуществляется не за счёт традиционного фрикциона, а регулируется автоматически. крутящий момент передаётся напрямую от двигателя через шестерёнки на приёмный узел.
следовательно, уменьшить усилие натяжения можно только, если внести небольшое изменение в схему электропитания сервомотора.
на фото красными кружками отмечены точки, где необходимо отпаять ОДИН из двух контактов двигателя от токоведущей дорожки, оставив вокруг контактного лепестка свободное пространство без припоя. сделать это легко либо с помощью вакуумного оловоотсоса или медной оплётки для удаления припоя. отверстие там довольно большое, поэтому не составит труда изолировать лепесток от дорожки отрезком кембрика или синей изоленты)
далее нужно припаять гасящий резистор к точащему лепестку и к точке на плате.
номинал резистора подбирал методом научного тыка. у меня вышло, что 15 Ом достаточно снижает момент усилия на приёмном узле, что бы лента не жевалась, при этом почти не заметно снижение скорости открывания моторизованного кармана (он приводится в движение этим же двигателем). бонусом получаем чуть более аккуратный режим перемотки кассеты. до переделки он мотал как бешеный.
внимание: скорость протяжки ленты никак не зависит от данного лайфхака.
При поломке магнитолы Panasonic целесообразнее всего отнести устройство в сервисный центр, где профессионалы произведут диагностику неисправности. После обнаружения дефекта мастера осуществят ремонт, а по окончанию работы предоставят гарантию. Одно из главных преимуществ обращения в сервис-центр – демократическая цена за работу. Клиенты могут изрядно сэкономить время, воспользовавшись бесплатной доставкой автомагнитолы с курьером или услугой срочного ремонта.
Ремонт магнитол Panasonic
Существуют типичные неисправности, с которыми сталкивается большинство автовладельцев.
Магнитола Panasonic не включается
Если магнитолу не удается включить, вероятнее всего, проблема заключается в отсутствии питания. Проверить, так ли это, можно самостоятельно. Возможно, дело в естественном изнашивании. Случается, что автомагнитола выходит из строя из-за неправильного подключения. Если ее устанавливал неквалифицированный специалист, он мог перепутать провода или полярность подключения. В таком случае предохранитель на устройстве становится неисправным, за ним ломаются цепи питания. Из-за их неисправности в работе устройства возникают другие сбои: отсутствие подсветки или звука, самопроизвольное включение и выключение. Желательно обратиться за помощью к мастерам как можно раньше, пока остальные детали не пришли в негодность.
Магнитола Panasonic не читает диски
Самая распространенная проблема, возникающая с магнитолой Panasonic – невозможность проигрывания съемных носителей.
Возможно, дело в самом диске: на нем присутствуют царапины или он не совсем целый. Не каждое устройство проигрывает новейшие форматы. Стандартный формат, который воспроизводится даже на старых магнитолах Panasonic – CDA. Еще одна причина сбоев в работе – загрязненность линзы оптической головки. Чтобы устранить неполадку, линзу необходимо протереть ватным диском или сухой тряпкой. Проделывать чистку нужно аккуратно, потому что малейшая неаккуратность может сбить зеркальце, настроить которое впоследствии будет крайне проблематично. Лучше всего доверить процесс чистки профессионалам. Считывающая лазерная головка может оказаться поврежденной. Выявить, возможен ли ремонт, можно только в сервисном центре после диагностики. Нередко возникает необходимость в замене детали.
Диски читаются с перебоями
Если во время поездки по неровной дороге магнитола начинает проигрывать диск с перебоями, проблема кроется в амортизаторах или лазерной головке. В таком случае требуется либо профессиональный ремонт, либо полная замена комплектующих.
Магнитола работает, но звук не поступает
Если звук из динамиков не поступает, значит, дело в повреждении микросхемы усилителя. Чаще всего она оказывается неисправной, поэтому приходится устанавливать новую микросхему. Еще один вариант – нарушение цепи питания микросхемы. Замена в таком случае не понадобится. Точную причину сбоев удастся установить только после профессионального осмотра.
Привод или дисплей не работают
Чаще всего проблемы с приводом и дисплеем сигнализируют о естественном износе. Возможно, автомагнитола не функционирует исправно из-за механических повреждений. Деталь, с которой возникла проблема, нужно заменить в сервисном центре на новую, и дефекты исключатся.
На дисплее и кнопках отсутствует подсветка
При сборке устройств используют либо лампы накаливания, либо светодиодную подсветку. С последней неполадок не возникает, в то время как лампы накаливания нередко перегорают. Первое, что предпринимают в сервисном центре, обнаружив проблему с подсветкой – меняют лампы на светодиодную подсветку. Неисправностей больше не возникает.
ЗАДАТЬ ВОПРОС МАСТЕРУ
Оставьте ваш вопрос через форму обратной связи и вам перезвонит именно мастер и ответит без навязывания каких - либо услуг.
В настоящее время почти все автомобилисты используют такое устройство, как магнитола, без которой пришлось бы скучать и было бы не так комфортно в дороге. Так как ее используют порою в самых жестких условиях, для нее характерно свойство выхода из строя и может появиться неисправность автомагнитолы.
Panasonic автомагнитолы – не исключение. Автомагнитолы Панасоник и коды неисправностей будут просмотрены в нашей статье. Мы узнаем, что делать, если в магнитоле нет дежурного питания и наблюдаются другие неисправности.
В перечне неполадок, на одном из первых мест находятся неисправности, имеющие связь с невозможностью читаемости дисков или сбоем во время воспроизведения. Основная причина таких неполадок скрыта в устройстве механизма CD, так как оно снабжено существенным количеством поломок механического и электромеханического типа.
Причем, надо обратить внимание на то, что чаще всего изнашиванию могут подвергаться детали, имеющие механическое устройство.
Автомобильная магнитола не хочет включаться отсутствует подсветка и индикация на панели спереди
Автомагнитола panasonic и ее неисправности
Неисправности автомагнитолы Panasonic довольно распространены и практически не отличаются от неполадок других устройств данного типа.
Нет дежурного питания
Магнитола включается работает индикация на передней панели но отсутствует звук в каждом режиме
Примечание: это уже означает наличие неисправности в одном из элементов в усилительном тракте.
- Пользуясь щупом-генератором, найти участок с неисправностями (микросхемой) тракта. Для этого щуп надо по очереди, начав с места входа УМ, помещать на каждую ножку выхода и входа звука микросхем IC241, IC231, IC221. Сигналы с места, где вход микросхемы, имеющий неисправность, поступать не будут.
Panasonic автомагнитолы и руководство пользователя
Неисправны цепи отключения
Примечание: сделать проверку исправности транзисторов.
- Когда база Q670 имеет сигнал с низким уровнем, то сделать проверку напряжения не семьдесят восьмой ноже контроллера IC601 системы. Если напряжение на нуле, то в контроллере есть неисправность.
Не хочет работать приемник и отсутствует звук в одном или двух диапазонах
Panasonic автомагнитола и схема кодов неисправности
Другие неисправности
Как было сказано ранее, музыку в автомобиле слушают почти каждый день, поэтому неполадки, которые происходят в результате сбоев в схеме, считают обычным делом. Это вызывает потребность в ремонте автомобильных магнитол, осуществление чего лучше передавать специалистам с опытом.
Они при помощи специального оборудования смогут моментально определить вид неисправности, и в течение непродолжительного промежутка времени его устранить.
Ремонт автомагнитол, который делается собственными силами, может способствовать появлению непоправимых последствий, после чего устройство отремонтировать уже будет невозможно. Устранение неполадок механического характера можно осуществить, заменяя электрические двигатели в CD-приводе.
Очистка элементов магнитолы
Нередко может случиться и так, что моторчик магнитолы работает, но при этом наблюдается низкое количество оборотов. Определить при этом неполадку намного сложнее, так как нет заметных признаков сбоя в работе.
Просто магнитола может плохо работать по причине того, что загрязнена. В непростых условиях использования такого типа устройств, привычным делом является наличие загрязненности механики с оптикой.
Чтобы устранить такую проблему своими руками, специалисты или автовладельцы должны разобрать привод CD и с оптимальной тщательностью сделать чистку линзы на считывателе. В отдельных вариантах этого бывает достаточно, ведь частицы пыли, осевшей на поверхность линзы, более не станут помехой при фокусировании луча лазера на компакт-диске.
Примечание. При этом, как советует инструкция, надо помнить о более сложных неисправностях. Поэтому лучше сделать проверку работы автомобильной магнитолы, прослушав разные диски, как с записью MP3, так и CD.
Панасоник автомагнитолы с монитором на 2 дин
К тому же в качестве нередких неисправностей могут быть те, которые имеют связь с цепью питания. Причиной этому может стать, не совсем корректно выполненное подключение к напряжению, или же наличие скачков напряжения в бортовой сети автомобиля.
При неполадках такого типа, автомобильное устройство может не включиться совсем или же не сможет работать в отдельных режимах, к примеру, в режиме CD. Кроме того, может отсутствовать подсветка монитора или звук.
В любом случае, цена на ремонт сегодня высока и умение проводить очистку элементов автомагнитолы или их замену будет большим преимуществом. В процессе самостоятельной работы рекомендуется использовать фото и видео – материалы.
