Настроить магнитолу pioneer mvh s100ub
И так, Вы стали счастливым обладателем магнитолы "Pioneer". Вы купили его, потому, что на слуху название брэнда, или потому, что у друга стоит такой, или же в магазине продавец консультант очень нахваливал… . Вам установили его в тюнинговом центре, а может Вы и "сами с усами", ведь казалось бы аудио-подготовка в современном автомобиле присутствует с завода, что там сложного фишку подоткнуть… .
Включили, крутнули рукоятку громкости, и услышали из динамиков хрипы…, м-да, что-то не то, обманул продавец. А "Пионер" — то похрипывает, а может колонки подсунули слабые?
Не торопитесь делать выводы. Начнем настройку, для того, что бы реализовать все возможности этого аппарата.
И первое, что надо сделать — это проверить возможности приобретенных передних динамиков и, подстроив встроенным фильтром частоту среза, уйти от искажений по фронту.
Для примера будем использовать довольно популярный на сегодняшний день аппарат "Pioneer DEH 3100" или более старшие модели. Надо сказать, что не все модели Пионеров имеют в базе нужные настройки. Аппараты низшей ценовой категории, модели, первые цыфры которых 1, 2, а так же 11, 21 и так далее — пустые, как барабан. Это бюджет, и многого от них требовать не надо. По деньгам и функционал. А вот начиная с модели 3100 (это касается модельного ряда прошлого года) — мы имеем все для экспериментов.
Немного о возможностях джойстика. Рукоятка может наклоняться вправо, влево, вверх, вниз и утапливаться в центр.
Делаем уровень громкости примерно 30 единичек, даже если при этом передок явно похрипывает, нажимаем на рукоятку джойстика по центру и попадаем в меню настроек. Их достаточно много, но не переживайте, пока нам нужен только один пункт, вращая джойстик вправо или влево находим пункт "Аудио", нажимаем на джойстик еще раз, и, вращая рукоятку, ищем упоминание о баллансе и фадере.
Вот оно: FADER\BALANSE. Нажимаем на джойстик. Получаем надпись: FAD 0, BAL 0. Могут быть другие цифры, если ранее была произведена какая-то настройка.
Наклоняя джойстик вправо мы перемещаемся из меню Фадера в меню Балланса. Вращая же джойстик мы собственно и производим регулировку этих параметров. При этом актуальное меню начинает мигать. Переводим Фадер в положение +15. При этом мы весь сигнал подаем только на переднюю акустику, что бы тыл не мешал нам отстраивать фронт.
Все, можно настраивать частоту среза. Наклоняем джойстик влево и выпадаем из меню фадера в основное меню аудио настроек. ( надо уточнить, что всегда при наклоне джойстика влево мы выходим из актуального меню в основное.
Вращаем джойстик для поиска настроек фильтра пердней акустики. Вот оно: HIGH PASS FILTER. Нажимаем на джойстик, утапливая его и, получаем HPF OFF. Это означает, что фильтр выключен и на переднюю акустику идет весь сигнал, весь диапазон, что конечно же приводит к искажениям. (Это касается акустики малого размера и малой мощности, как правило на фронт устанавливается именно такие динамики — размер 13 см) Но даже при динамиках размера 16 см. эта настройка необходима.
Утапливаем джойстик и надпись меняется. Теперь это HPF 50. И опять уточнение: Цифра может быть другой, если этот параметр уже настраивался. Цифра говорит о том, что сейчас на фронт будет идти сигнал, нижний предел которого ограничен частотой 50 герц (это практически сабовая частота и, естественно, не каждый динамик с ней справится). Для выхода из меню используется кнопка BAND, распологающаяся слева внизу. Нажимаем на нее и, выпадаем из меню настроек. Вращая джойстик, то есть добавляя громкость, можем проверить уровень искажений.
Результат не понравился? Тогда заходим опять в меню фильтра и, вращая джойстик, меняем цифру на следующее значение и, опять проверяем. Надо сказать, что для акустики размера 13 см, можно смело сразу установить значение фильтра в 100 — 125. Для акустики 16 см, как правило оно должно быть 80.
Все, мы получили чистый звук, искажений нет, но и низких частот не хватает и это естественно. Но сейчас мы эту нехватку компенсируем специальным режимом, переведя работу тыловых динамиков в режим саба.
Сейчас мы будем работать в меню предварительных настроек. Есть у Пионера и такое меню. Как в него попасть? Очень просто. Выключите аппарат. Выключили? Теперь нажмите на кнопку включения магнитолы — это верхняя левая кнопка, но не коротко а длительно. Удерживайте ее пока не вспыхнет дисплей. Есть, Вы в меню.
(Небольшое отступление. Почти все эти функции о которых мы будем говорить, всегда присутствовали на Пионерах, только вход в меню предварительных настроек осуществлялся разными кнопками. Иногда это длительное удержание джойстика в утопленном положении. Иногда это удержание кнопки Функции. Почти всегда магнитола должна быть в выключенном состоянии)
Повращайте рукоятку, проверяя какие пункты присутствуют. Там может быть настройка языка, дискретности шага поиска радиостанций, опции включения дополнительных входов да и много еще чего. Нам нужна надпись SW Kontrol.
Вращаем рукоятку для поиска этой надписи. Есть? Коротко утапливаем джойстик и получаем REAR SP FUL.
Надпись говорит о том, что на заднюю акустику идет весь диапазон, а нам нужно, что бы акустика заработала в режиме саба. Вращаем рукоятку. надпись меняется с FULL на SW. Оставьте ее на SW. Все. нажмите кнопку включения магнитолы. Тыла не слышно совсем, но так и должно быть, он только включен в нужный нам режим, но не настроен.
Теперь нам нужно снова попасть в меню Аудио. Как это делать Вы уже знаете. Вы уже там? Тогда вращаем рукоятку для поиска надписи SW SETTING1. Нашли? Коротко утапливаем джойстик. Что получили? SW слева, а вот справа может быть три вида настроек. Это либо NORMAL?, либо REV, либо OFF. Вращая рукоятку мы переходим из одной опции в другую. Ну понятно, что OFF — это выключено, то есть режим выключен. А вот остальные надписи означают, что динамики работают либо в режиме нормальном, когда диффузор работает вверх, либо в режиме реверса, когда диффузор работает вниз. Оставьте какой то из них. Из опыта, в автомобилях кузовного исполнения "Седан" предпочтительнее режим Реверса.
Включили? Теперь джойстик влево для выхода из настроек. Вращаем джойстик
для поиска меню SW SETTING2. Нашли? Это следующее меню, если вращать рукоятку вправо. Утопили джойстик и получили вот что: SW 80 HZ 0. Что это означает? А вот что. 80 — это фильтр, то есть какя частота пропускается на динамики. Вращаем, цифры меняются. Если стоит акустика :6*9, то есть овальные динамики, то лучше ограничить этот диапазон 50 герцами. Как правило, при таком срезе мы получаем мягкий сочный бас сабового диапазона. Но Вы можете поэксперементировать. Дальше, рукоятку вправо и, заморгала цифра 0. Вращаем. Получаем цифры от -6 до +6. Это уровень мощности режима. Проверьте и выберите тот уровень, какой способны воспроизвести ваши динамики без искажений. Настройка сабового режима закончена. Выходите из меню нажатием кнопки BAND, как всегда. Проверьте на разных уровнях громкости как зазвучал тыл и, если необходимо подкоректируйте уровень мощности.
Осталось совсем немного. Тонкомпенсция. Есть такой режим. Найти его легко в том же меню аудио-настроек, вращая джойстик. Надпись будет следующая LOUDNESS. Утапливаем джойстик и получаем слева LOUDNESS справа три возможных состояния. Низкий уровень, средний, высокий. Что делает эта настройка? Она корректирует уровень высоких и низких частот на малых уровнях громкости. Чем ниже уровень громкости, тем сильнее влияние. Но, не надо забывать, что при больших уровнях громкости влияние режима почти не ощущается. Чем громче, тем меньше эта коррекция. Оставьте значение HIGT — высокий уровень.
Ну вот и все, почти. Осталось совсем немного, всего две, три настойки. Но они уже для меломанов, для людей с музыкальным слухом. Обычному рядовому пользователю ими можно пренебречь. Только необходимо сделать еще одно. Зайти в меню EQ SETTING1. Это там же в аудио-настройках. Утопить джойстик в этом меню. На дисплее будет EQ SETTING и три столбца: регулировка уровня низких, средних и высоких частот. Перемещение по столбцам — это наклон джойстика вправо, собственно регулировка — вращение, как всегда. Отрегулируйте их в соответствии со своими предпочтениями но, рекомендация, не превышайте уровень низких частот, как правило достаточно значения 0 — 1.Вы и так получили сейчас хороший, сбалансированный звук. Не надо усложнять жизнь своей акустике. Опять же, если динамики серьезные, то можно и здесь поупражняться в настройках. Опять уточнение, такие настройки хороши для комплекта: Пионер и 4 динамика. Если стоит усилитель, то настройи немного другие.
Вот теперь ваш Пионер зазвучал как профессиональная машина. И попробуте с этим поспорить… .
На вопрос о лидере по производству аудиоаппаратуры большинство читателей ответит, не задумываясь — конечно, Pioneer. Название этого бренда давно стало именем нарицательным для обозначения хорошей, качественной аппаратуры, при этом не только в аудиосегменте. Но на автофорумах имя этой компании очень часто звучит в варианте — как настроить магнитолу Pioneer в машине. Несмотря на разнообразие марок все такие девайсы настраиваются практически одинаково. Вот несколько примеров по настройке.
Для чего настраивать магнитолу Pioneer
Аудиосистема в машине состоит из нескольких компонентов. Первые варианты комплектовались минимумом — пара динамиков на задней полке и радиоприёмник на передней торпеде. Но прогресс не стоит на месте — приёмник заменили на магнитолу, а количество динамиков выросло в несколько раз. Если магнитола в автомобиль устанавливается на заводе — настраивать обычно ничего не надо. Но аппаратура нескольких фирм (среди которых лидер в аудиотехнике — Pioneer), как правило, покупается владельцем отдельно. В то же время и динамики в автомобиле бывают разные. Чтобы оптимально настроить качество звука, «подружить» существующие динамики с новой магнитолой, в последней нужно провести несколько настроек.
Что можно улучшить
Говоря о настройках, стоит уточнить, что Pioneer понятие магнитола расценивает не просто как устройство для прослушивания радио или записей. В этом девайсе можно увидеть дату, время и многое другое, если они настроены. Представляться информация может на нескольких языках — либо это будет японский (так как бренд — японец по происхождению), либо, что чаще встречается — английский.
Будет ли в меню русский, зависит от многих факторов, но даже английское меню разобрать проще, чем японское. Некоторые дополнительные функции — например, порты USB, также нужно будет включать через меню. Не говоря уже о вышеописанной проблеме подключения конкретных динамиков.
Настройки базовых функций на «Пионере»
Отключите «Демо»
Прежде чем вносить изменения в настройки магнитолы, отключают режим «Demo». Магнитола Pioneer и ряд других современных автомобильных аудиосистем имеют режим демонстрации функционала. Пока его не выключат, любая настройка будет сохраняться ровно до момента выключения. Если нет желания при каждом включении настраивать свои предпочтения заново — режим нужно выключить.
Главная ручка управления на магнитолах «Pioneer» c подписями главных кнопок управления
Делается это следующим образом:
- Выключают магнитолу (нажимают и удерживают клавишу SRC, пока дисплей не погаснет).
- Нажимают ту же клавишу ещё раз, удерживают её до появления стартового меню.
- Регулятором громкости выбирают в меню опцию «Система», а затем «Demo». Справа от неё будет указано положение On.
- Любой из стрелок по бокам ручки громкости переключают положение в Off.
- Для сохранения настроек нажимают клавишу Band. Режим выключен, сохранен в памяти, магнитола выключается. Можно переходить к другим настройкам.
Ручка громкости в технике этого бренда также выполняет функции джойстика — кроме вращения, её можно утапливать и двигать вверх-вниз или влево-вправо для выполнения определённых настроек.
Настройка времени
- Повторяют пункты 1–2 из вышеописанной инструкции.
- Затем вращением ручки в меню выбирают раздел «Система».
- Нажимают ручку и в новом меню выбирают настройку часов.
- Стрелкой вправо входят в настройки.
- Вращением «Громкости» против/по часовой стрелке устанавливают значение.
- Однократным нажатием на неё подтверждают.
- Стрелкой влево выходят из настройки.
Доступна установка часов, минут и секунд по отдельности. Выбранный параметр начинает мерцать.
Язык и календарь
Как и часы — эти параметры находятся в меню «Система». Принцип настройки полностью повторяет установку часов. Как и часы, календарь можно выставлять по отдельности — день, месяц, год.
Радиоприёмник в машине
Станции в магнитоле настраиваются тремя способами. В зависимости от модели можно запомнить 18 или более станций.
Для удобства примем, что приёмник уже включён — переключение на него производится однократным нажатием на кнопку Band.
Способ первый — самый простой
- Зная частоту станции, короткими нажатиями кнопок влево-вправо набирают её на дисплее.
- Затем удерживают одну из шести кнопок (1–6) под дисплеем. Набранная станция будет записана в память, о чём на экране появится соответствующее указание в виде цифры, повторяющей номер кнопки.
- Набирают следующую частоту и нажимают следующую свободную кнопку.
- Дожидаются индикации на дисплее.
Так повторяют 6 раз — для шести разных станций.
С 7 по 12 и с 13 по 18 станции сохраняют в следующих банках памяти. Переключение между ними производится однократными нажатиями Band.
Способ второй
- Находясь в режиме приёмника, удерживают кнопку вправо в течение одной секунды.
- Магнитола начнёт поиск станции.
- Найдя первую — перейдёт в режим воспроизведения.
- Если станция устраивает, сохраняют её нажатием кнопок ниже дисплея.
- Затем повторяют пункты 1–4 для выбора следующих станций
Запоминание станции и выбор банков так же, как и в первом варианте.
Способ третий
- Из главного меню переходят в меню функций.
- Листая его, находят параметр BSM.
- Выбирают нажатием стрелки вверх или вправо.
- Ждут некоторое время.
- Магнитола проверит весь диапазон, найдёт станции и выстроит их по уровню сигнала.
- Затем включит первую на воспроизведение.
- Сохранять станции можно так же, как и в других способах. Листать выбранные можно однократными короткими нажатиями кнопок под дисплеем.
В этом способе есть одно но — не все отечественные радиостанции попадают в список найденных по разным причинам. Если пройден весь список, но не нашлась желаемая станция, можно поступить следующим образом:
Можно поэкспериментировать с шагом поиска, но если станции по-прежнему нет, быстрее будет выбрать её первым из описанных способов.
Пара слов на тему банков памяти — затирать какие-то станции для освобождения ячеек не нужно. При желании заменить выбор, достаточно записать новую частоту в выбранную ячейку. Старая частота удалится автоматически.
Настройка радиоприёмника на видео
Внешние порты
- Кроме радио, магнитола может проигрывать музыку с внешних устройств или CD — дисков (более старые версии).
- Для возможности подключения внешних устройств понадобится всё то же меню «Система», описанное ранее в настройке времени.
- Переходят в меню, как описано выше.
- Листая меню, выбирают параметр AUX, USB или Bluetooth (при поддержке данной возможности).
- Стрелками по бокам (или отклонением самой) ручки переключают положение.
Доступны два варианта — включено (On), или отключено (Off). - Выбирают включить желаемый порт.
- Однократным нажатием джойстика подтверждают.
- Так же, как и в настройке времени, выходят из меню.
- Дальнейшее подключение зависит от моделей магнитолы и подключаемого устройства.
Подключение по Bluetooth
Следует помнить, что для корректной работы соединения посредством Bluetooth, как и большинству других устройств с поддержкой такой функции, потребуется сопряжение. Pin-код вводится на магнитоле и повторяется на устройстве (иногда, особенно если устройство уже соединялось посредством Bluetooth, ввести его нужно будет только на магнитоле).
Для ввода pin-кода на магнитоле делают следующие шаги:
- Выключают её.
- Удерживая клавишу включения, переходят в начальное меню.
- Вращая джойстик, находят функцию PIN CODE INPUT (появится, если BT разрешён).
- Отклоняя ручку джойстика вверх-вниз, вводят код. Если нужно перемещение между символами, осуществляют качанием ручки влево-вправо.
- Подтверждают однократным нажатием на ручку.
- Выходят из меню.
Теперь можно активировать режим на устройстве и попробовать найти магнитолу. Любители назначать понятные имена устройствам могут использовать приведённый способ, но выбрать надо не PIN CODE INPUT, а EDIT DEVICE NAME. Остальные действия идентичны.
Важно. Нажатие для подтверждения должно быть однократным. Повторное нажатие на это же меню приведёт к сбросу кода и необходимости вводить его снова.
В магнитоле, фотография которой представлена ниже, 3.5 гнездо джека AUX находится справа от кнопок управления радио, а USB — за заглушкой с фирменной эмблемой USB.
Магнитола «Pioneer» без CD, но с поддежкой USB и AUX
Аудио
Передние динамики
Настроив радиоприёмник, а также подключив источники звука, можно заняться качеством звучания.

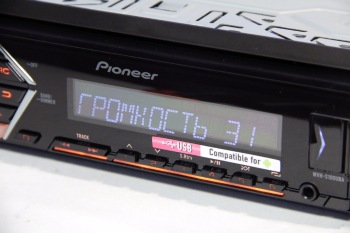

Рекомендуемая громкость для правильной настройки составляет не более 30 единиц.
- После настройки громкости нажимают на регулятор, чтобы попасть в меню настроек.
- Здесь ищут пункт «Аудио».
- Нажав на рукоятку, входят в это меню.
- Полистав его, находят указание Fader.
Очень часто его объединяют с меню баланса, тогда искомое меню будет звучать, как Fader/Balanсe
В заводской настройке эти показатели равны нулям.
Опытным путём выведено,что здесь можно ставить 100 — 125.
Задние динамики
Передние динамики чисто работают, теперь пора задние динамики на полке перевести в режим сабвуферов — благо Pioneer и такое может.
- Выключают магнитолу.
- Нажав, удерживают кнопку включения (как будто собираются настраивать режим «демо»).

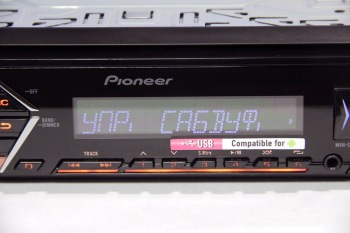

- Попав в меню, ищут надпись в виде SW Kontrol.
- Утопив рукоятку, входят в это меню.
- Вращением её выставляют параметр на SW.
- Подтверждают, нажав на рукоятку ещё раз.
- Нажимают кнопку выключения — сохранение параметров, выход из меню.
- Затем возвращаются в меню «Аудио» (нажатие на ручку громкости и выбор вращением).
- Нажав на ручку, входят в меню.
- Здесь ищут надпись SW SETTING1. Нажимают на ручку для входа.
- Из трёх вариантов, представленных в меню, выбирать нужно один из двух — Normal или Rev.
В большинстве автомобилей именно второй режим даст лучшее звучание.
Оптимальным решением будет поставить 50 HZ.
Перед тем как переходить к следующим настройкам, проверяют на разной громкости, как работают выбранные настройки. Если что-то не нравится — повторяют описанные шаги, пробуя другие значения.
Тонкомпенсация
Спрятан этот параметр в том же меню «Аудио».
Настройки эквалайзера
Для продвинутых меломанов приведём ещё несколько настроек эквалайзера. Скрыты они в том же меню «Аудио».
Настройки тут ничем не отличаются от других — выбор нажатием, изменение вращением, выход на уровень выше — качанием ручки влево.
Где находятся разные настройки — смотреть на видео
Большинство автомобильных магнитол правильно настраиваются на заводе. Но это касается штатных магнитол. Если вы решили купить магнитолу Pioneer, то для оптимального качества звука придётся предпринять некоторые шаги. Но хорошее качество, которое способны давать модели среднего и высокого класса этого бренда, с лихвой компенсируют затраченное на настройки время.
Бюджетное головное устройство Pioneer MVH-S100UB оснащается жидкокристаллическим монохромным дисплеем и подсветкой функциональных клавиш. Для изменения громкости звучания используется цифровой регулятор, оборудование позволяет подключать внешние накопители и смартфоны. Проигрыватель выпускается с осени 2016 года, средняя стоимость магнитолы на осень 2018 года составляет 2,8 тыс. руб.
Технические характеристики
Параметры головного устройства S100UB:
Тюнер позволяет вести прием УКВ радиостанций объединенного стандарта Россия/Europe (от 87,5 МГц до 108 МГц).
Функции
Головное устройство имеет такие функциональные особенности:
- съемная передняя часть;
- тканевый защитный чехол для хранения панели;
- жидкокристаллический многофункциональный экран;
- 3-диапазонный тюнер с возможностью приема информации RDS;
- автоматический и мануальный поиск станций;
- совместимость с мобильными телефонами на базе операционной системы Android;

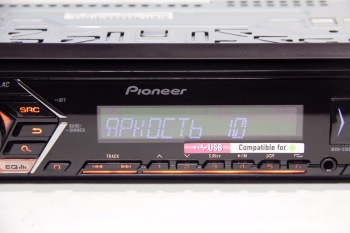

- изменяемая яркость дисплея;
- возможность установки дополнительного сабвуфера;
- встроенная информационная система, выводящая на дисплей коды ошибок.
Для любителей использования лазерных дисков выпускается модификация магнитолы Pioneer DEH-S100 CD MP3. Устройство имеет близкие параметры, отличается установкой лазерного проигрывателя, из-за которого увеличились монтажная глубина и вес.
Преимущества и недостатки
К плюсам автомагнитолы Пионер S100UB относятся:
- хорошее качество звучания без провалов частотных диапазонов;
- простой монтаж на автомобили разных моделей;
- удобное размещение кнопок управления;
- встроенные часы;
- отдельные клавиши для выбора кривых эквалайзера и отключения звука;
- отсутствуют помехи приема радиостанций от внешних источников;
- сохранение точки прекращения воспроизведения (только для накопителей USB);
- поддержка русского языка;
- регулируемая яркость подсветки;
- полноценная поддержка Flac.
Владельцы оборудования отмечают ряд недостатков:
- тусклая подсветка дисплея и кнопок;
- возможны конфликты при подключении смартфонов на базе Android;
- урезанный частотный диапазон воспроизведения;
- перегрев радиатора усилителя при длительной работе;
- отсутствует возможность подключения кнопок на рулевом колесе;
- при повторном запуске двигателя воспроизведение с телефона начинается заново.
Совместимость с другими устройствами
Головное устройство не оснащено функцией поддержки смартфонов Apple, но позволяет подключать дополнительное оборудование через порт Aux. Предварительно необходимо включить передачу данных через разъем, а также выбрать при помощи кнопки Scr источник звука Aux. Управление функциями осуществляется при помощи кнопок, расположенных на корпусе проигрывателя.

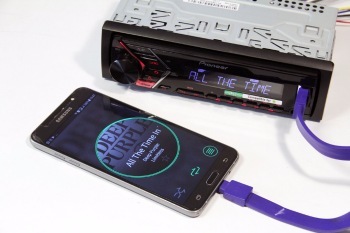

Допускается подсоединение смартфонов Android при помощи коммутационного кабеля и порта USB. Для начала прослушивания музыки требуется зайти в системные настройки и настроить параметры Android Wired. Для обеспечения совместной работы на смартфон устанавливается приложение Pioneer ARC APP, находящееся в свободном доступе. Если магнитола не находит программу, то на дисплее отображается информационное сообщение.
Схема соединения
Для подключения внешних устройств используются стандартные кабели с разъемами Aux или USB.

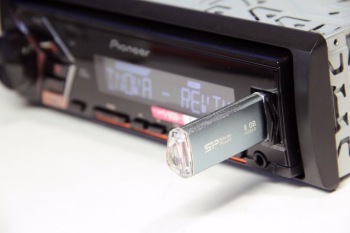

Перед началом использования порта USB требуется открыть защитный кожух.
После отключения кабеля рекомендуется установить крышку на место.
Инструкция и настройка
Для крепления магнитолы используется монтажная шахта, которая устанавливается внутри панели приборов и крепится отгибаемыми лапками. Демонтируется оборудование при помощи специальных ключей, которыми отжимаются пружинные фиксаторы. На некоторых автомобилях для удержания головного устройства применяются винты и штатные направляющие планки. Дополнительно используется специальный кронштейн, входящий в комплект поставки оборудования. Образовавшиеся щели между корпусом и панелью приборов закрываются штатной декоративной рамкой.
Настройка основных параметров головного устройства производится по алгоритму:
Для поиска радиостанций в ручном режиме используются кнопки с пиктограммами в виде двойных стрелок. Предварительно клавишей Band выбирается частотный диапазон. Найденная станция записывается в ячейку памяти при помощи кнопок 1-6.
Для сохранения требуется удерживать клавишу нажатой до момента прекращения мигания частоты, отображенной на дисплее.
Пользователь может использовать поиск радиостанции по жанру музыки (функция PTY). Для этого используется кнопка поиска, которая нажимается во время приема сигнала от радиостанции. Выбор жанра выполняется вращением и нажатием на регулятор звука. Если поиск неудачен, то на дисплее отобразится текст Not Found, а затем продолжится трансляция радиостанции, с которой начинался анализ эфира.
При использовании накопителя USB пользователь может переключать папки или дорожки, искать файлы из развернутого списка. Магнитола обеспечивает повтор композиции или воспроизведение в произвольном порядке.
Для сброса настроек до заводских параметров необходимо:
- нажать и удержать кнопку Src до момента отключения оборудования;
- повторно утопить клавишу и не отпускать, пока не отобразится главное меню;
- вращением регулятора звука найти параметр Initial;
- подтвердить сброс выбором функции System Reset нажатием на рукоятку изменения громкости.
Отзывы
Максим, 24 года, Белгород
Игорь, 29 лет, Москва
Признайтесь честно, как давно вы слушали компакт-диски в машине? Уверены, большинство из вас уже давно используют в качестве основных носителей USB-флешки или даже смартфоны. Мы тоже так поступаем, поэтому с особым вниманием относимся к автомобильным головным устройствам (магнитолами называть их на самом деле не очень корректно) без дискового привода.

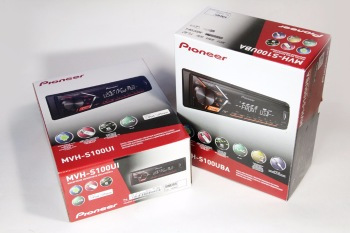

Сегодня у нас в обзоре – новинка от компании Pioneer. Точнее – сразу целое "семейство" бездисковых ресиверов. Модель Pioneer MVH-S100UB можно назвать базовой, она имеет красный цвет подсветки кнопок. Кроме неё есть ещё варианты MVH-S100UBA и MVH-S100UBG с янтарной и зелёной подсветкой. Последняя буква как раз обозначает цвет – amber и green. И, кстати, впервые в модельном ряду Pioneer появилась модель с белой подсветкой кнопок MVH-S100UBW (white). Раньше белый цвет можно было установить лишь вручную в моделях с настраиваемой подсветкой.

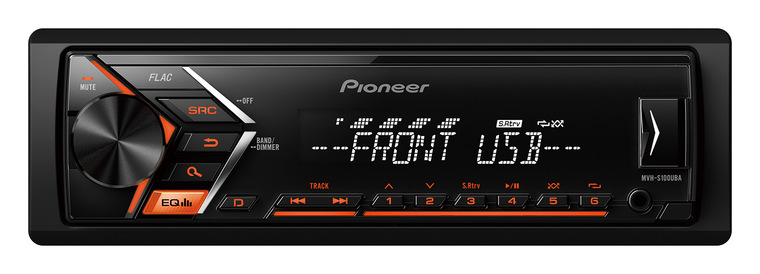

Для обзора мы выбрали "янтарную" Pioneer MVH-S100UBA и добавили к ней в сравнение ещё одну "родственную" модификацию – Pioneer MVH-S100UI. Её оснащение почти аналогично остальным аппаратам "семейства", но к нему мы особо рекомендуем присмотреться владельцам iPhone и iPod.
Эргономика

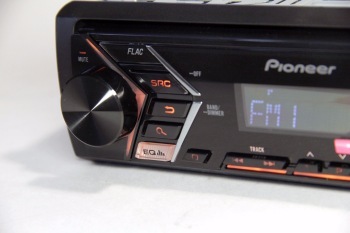

Знакомство начнём с фронтальной панели. Модели Pioneer 2017-2018 года получили чуть более "динамичный" дизайн, сохранив при этом фирменную узнаваемость.

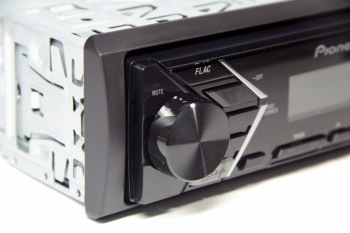

Регуляторы громкости (энкодеры) хоть и не имеют рельефной или какой-либо другой окантовки, но за счёт оптимальных пропорций пользоваться ими удобно.
Поскольку модели в нашем обзоре принадлежат к начальному уровню, в них использован относительно простой символьный дисплей. Однако, в отличие от аналогичных моделей других производителей, он точечный, что позволяет "отрисовывать" символы более естественно для нашего восприятия.
Конструкция и возможности настроек

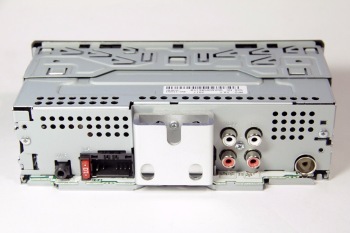

Одна из отличительных особенностей аппаратов – короткое шасси. Небольшая глубина корпуса идёт только в плюс к удобству установки. Более того, в некоторых автомобилях из-за особенностей приборной панели часто возникают сложности с установкой аппаратов со стандартным размером шасси. Здесь таких ограничений нет.
Несмотря на то, что оба аппарата принадлежат являются устройствами базового уровня, к ним можно без проблем подключать отдельные усилители. В модели Pioneer MVH-S100UBA, как и в других моделях этого "семейства", для этого имеется одна пара линейных выходов, а в модели Pioneer MVH-S100UI таких выходов целых две пары.
К линейным выходам можно подключить, например, усилитель для сабвуфера – для этого в меню аудионастроек можно включить фильтр, который пропустит на выход только нижние частоты, и выбрать для него частоту среза (от 50 до 200 Гц) и крутизну (12 или 24 дБ/октава).

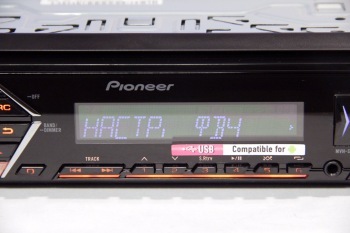

Для основных же акустических систем в меню предусмотрено включение фильтров верхних частот (ФВЧ) – они ограничивают подачу на динамики слишком низких частот. Их должен отрабатывать сабвуфер, а небольшим динамикам он обычно даётся с большим трудом. Поэтому избавление от них делает звучание более чистым, а заодно повышается и запас неискажённой громкости.
Фильтры верхних частот тоже можно гибко настраивать – для них выбирается не только частота, но и крутизна (12 или 24 дБ/октава). К слову, такая детальная настройка фильтров раньше встречалась лишь в более продвинутых головных устройствах.
Ну и раз уж заговорили о настройках звука, а для Pioneer качество звучания – это традиционно сильная сторона, то упомянем ещё несколько принципиальных моментов. Во-первых, эквалайзер. Пять полос регулирования (80 Гц, 250 Гц, 800 Гц, 2,5 кГц и 8 кГц) позволяют легко скорректировать характер звучания по своему вкусу, усиливая или ослабляя отдельные частотные области. Если неохота возиться с настройками, можно просто выбрать один из предустановленных вариантов, в моделях семейства Pioneer MVH-S100UB это можно сделать даже не заходя в меню, а просто нажимая кнопку EQ.
Кстати, в "родственной" модели Pioneer MVH-S100UI её место заняла кнопка переключения в режим работы с iPhone/iPod.
Из других настроек, пожалуй, особо отметим настройку яркости подсветки кнопок и экрана. Бывает так, что яркость, выставленная по умолчанию, при установке в конкретный автомобиль требует коррекции, и эта досадная мелочь может портить всё впечатление. Чтобы такого не произошло, даётся возможность настроить яркость для дневного и ночного режимов – всего предусмотрено аж 10 градаций.
Дневной и ночной режимы можно переключать вручную или задать время, когда они будут переключаться автоматически.
Возможности воспроизведения и управления
В моделях "семейства" Pioneer MVH-S100UB и модели Pioneer MVH-S100UI отказ от компакт-диска совсем не означает потерю в качестве воспроизведения. Дело в том, что при воспроизведении с USB эти аппараты кроме традиционных форматов MP3 и WMA поддерживают lossless-формат FLAC с разрешением вплоть до 16 бит / 48 кГц. А для "аутентичных аудиофилов" может быть интересна поддержка WAV, который, по сути, и является форматом записи компакт-диска.

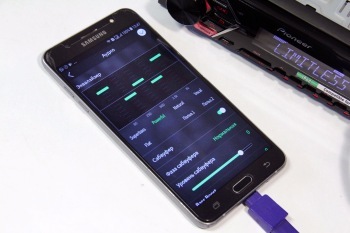

Плюс к этому к ресиверам можно подключать и Android-смартфоны. При этом аппараты могут работать как в режиме МТР (Media Transfer Protocol), при котором смартфон используется просто как USB-накопитель, так и через приложение Pioneer ARC. Нужный режим работы выставляется в системных настройках.
В последнем случае при подключении смартфона через USB вы можете контролировать с приложения не только воспроизведение, но и управлять некоторыми настройками головного устройства.
Небольшая деталь, в которой выражается забота о пользователе и добавляет удобства – если при первом подключении смартфона у вас не было установлено приложение Pioneer ARC, вам будет предложено установить его из Google Play с указанием ссылки на текущую версию. Приложение, кстати, совершенно бесплатно.
Модель Pioneer MVH-S100UI предоставляет чуть больше возможностей – ресивер поддерживает работу не только с Android-смартфонами, но и с iPhone и iPod. Вы подключаете ваш смартфон или плеер к USB и получаете доступ к медиатеке, управляя воспроизведением прямо с головного устройства. Плюс к этому вы тоже можете использоватьприложение Pioneer ARC – оно есть в Apple App Store и тоже абсолютно бесплатно.
Итог
Итак, чрезвычайная доступность этих головных устройств пусть не вводит вас в заблуждение – они имеют всё, чтобы вы получили в вашем автомобиле качественный звук. Тут особо выделим две особенности – поддержку lossless-формата FLAC и гибкие звуковые настройки, которые ранее были доступны лишь в более дорогих моделях. Впрочем, Pioneer всегда был силён именно качественным звучанием.
Что же касается выбора конкретной модели, то тут ориентиры простые – если вы предпочитаете в качестве носителей USB-флешки и пользуетесь смартфоном на Android, то выбирайте модель из "семейства" Pioneer MVH-S100UB с подходящим цветом подсветки. Если же вы активный пользователь iPhone или iPod и в будущем планируете задействовать не одну, а сразу две пару RCA-выходов, то обратите внимание на Pioneer MVH-S100UI.
Автомобильный ресивер Pioneer MVH-S100UBG оснащается корпусом стандарта 1 Din. В конструкции не предусмотрен проигрыватель компакт-дисков, что позволило уменьшить вес и монтажную глубину оборудования. Контроллер беспроводной связи отсутствует, для подключения внешних устройств используются разъемы USB и AUX (расположены на фронтальной панели).
Технические характеристики
Основные технические параметры оборудования:
Оборудование оснащается трехдиапазонным радиоприемником, не позволяющим принимать частоты в российском интервале частот УКВ. Усилительный блок рассчитан на подключение сабвуфера вместо тыловых динамиков, мощность общего канала составляет 70 Вт (при сопротивлении нагрузки 2 Ом). Предусмотрена зарядка внешних устройств через порт USB 2.0 (допускается ток до 1 А). Производитель выпускает автомагнитолу Pioneer DEH S100UBG, которая отличается от модели MVH-S100UBG наличием привода компакт-дисков и увеличенной монтажной глубиной.
Функции
Основные функции медиаресивера Пионер:
Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »
Плюсы и минусы
- хорошее качество звука;
- предусмотрен эквалайзер;
- отсутствуют помехи при приеме радиостанций;
- совместимость со смартфонами на базе Android;
- встроенный декодер файлов Flac;
- предусмотрен разъем USB;
- запоминание точки воспроизведения при отключении питания;
- наличие разъемов RCA для подключения внешних устройств.
- сильный нагрев радиатора охлаждения усилителя;
- неудобное расположение кнопок управления;
- отсутствует подсветка регулятора громкости;
- тюнер не отличается высокой чувствительностью.
Инструкция по эксплуатации
Основные действия, используемые для управления автомагнитолой:
- Включение питания производится нажатием на кнопку SRC/OFF, для выключения оборудования необходимо удерживать клавишу в нажатом состоянии до отключения подсветки дисплея и кнопок.
- Изменение громкости звука производится вращением регулятора, магнитола не поддерживает внешние пульты управления (инфракрасного типа или установленные на рулевом колесе).
- Переключением между источниками сигнала производится короткими нажатиями на кнопку SRC/OFF. Если пользователь пропустил источник, то необходимо несколько раз нажать на кнопку, информация о выбранном устройстве отображается на дисплее.
- Переключение информационных окон производится при помощи кнопки Disp. Для возврата к предыдущему виду необходимо нажать на клавишу с надписью Band.
- Для снятия фронтальной панели необходимо нажать на клавишу в нижнем левом углу. Перед удалением панели внешние устройства или кабели отключаются, панель хранится в специальном чехле с мягкой вставкой, предохраняющей поверхность от повреждений.
Магнитола не поддерживает смартфоны Apple, для подключения оборудования на базе Android используется провод USB. Производитель рекомендует использовать оригинальный шнур CD-U50E, обеспечивающий корректное сопряжение устройств. Смартфона на базе Android версии 4.0 и выше могут подключаться по протоколу MTP при помощи штатного кабеля.
Установка и подключение
Способы установки оборудования в автомобиль:
- При помощи монтажной обоймы, которая устанавливается в гнездо в приборной панели. Головное устройство удерживается боковыми защелками, зазор между корпусом и обоймой закрывается декоративной рамкой.
- При помощи винтов, которые фиксируют корпус автомагнитолы на кронштейнах металлического каркаса панели приборов. Возможно использование фасонной металлической планки, входящей в набор.
Схема
Оборудование подключается к бортовой сети при помощи жгута проводки, который оснащается разъемами ISO. В цепи питания предусмотрен предохранитель 10 А, подключение к положительной клемме батареи осуществляется проводами красного и желтого цветов. Коммутация производится через замок зажигания, что позволяет снизить нагрузку на аккумулятор во время стоянки.
Читайте также:
