В сегодняшней статье расскажу и покажу, как подключить bluetooth модуль, заказанный из Китая, к старому кассетному магнитофону.
В пример взял старый магнитофон фирмы SONY. В нем нет функции AUX, не читает MP3 формат, в общем совсем "старичок".
Вот и захотелось дать ему "вторую жизнь". Что бы он не пылился на полке, а радовал моих родственников как в былые времена. Живем то мы в XXI веке, где кассеты и аудио диски уже давно не в моде, в отличии от беспроводных технологий.
Как и писал выше, устанавливать буду модуль из Китая. Перепробовал несколько вариантов и большинство издают посторонние шумы. А вот этот "малыш" передает сигнал без каких либо помех.
Ну что приступаем к модернизации?
Скажу на перед, что мой магнитофон не пострадал совсем, все функции сохранились, плата не перепаивалась, не сверлилась и не ломалась. И при желании можно будет вернуть его в первоначальное состояние в течении 5-ти минут.
Ну что, разбираю. Делаем все аккуратно и нежно!
Предварительно, если у вас другая модель магнитофона, советую скачать все инструкции, прочитать мою статью до конца, изучить схемы и сервисный манул, а уже потом лезть куда либо.
После того, как я снял заднюю крышку, встречает меня большая плата (основная), но лично мне она не понадобиться, ее я отключаю от всех проводов и шин, и откладываю в сторону.
Нам нужно найти микросхему, которая отвечает за распределение звука. В моем случае она находиться на отдельной, не большой платке. Но бывает такое, что все расположено на основной плате. И вам тогда придется найти ее. Обычно она находиться на краю платы, поблизости с кассетной декой.
Нашел плату и посмотрел маркировку микросхемы, теперь отправляюсь на просторы интернета, в поисках документации.
Моя микросхема фирмы TOSHIBA и маркировка TA2068N.
Ищу даташит и схему, какой вывод что обозначает. Вот собственно и она. Каждая нога пронумерована и подписана. Нам нужно будет найти выводы с надписью OUT т.е. выход звука. Как раз от головки ч.з. микросхему по этим выводам и выходит сигнал на усилитель. В моем случае на схеме эти выводы подписаны как PRE_OUT1 и PRE_OUT2.
Бывают еще вот такие схемы. Как по мне, по ней еще проще ориентироваться. Слева головка и от нее идут стрелки куда надо.
И так по даташиту мне понадобиться 18 и 20 нога. Еще понадобиться нога под номером 7 GND, это земля или минус, кому как удобно.
На платке микросхема выглядит так и даже нумерацию промаркировали. На всех микросхемах счет выводов начинается справа от ключа и идет против часовой стрелки.
Смысл поиска контактов OUT в том, что бы отключить микросхему от усилителя. Т.е. эти контакты нужно обрезать, отпаять или как делают некоторые, перерезать дорожки. И вместо микросхемы подключить нужное вам устройство. В моем случае это bluetooth модуль.
Мне очень повезло! И ничего отпаивать и ломать не пришлось.
На фото выше видно, слева от микросхемы две перемычки, вот это как раз и есть контакты 18 и 20, как будто производитель думал на перед, что в будущем эти магнитофоны можно будет усовершенствовать. В общем я просто перекусываю их кусачками и если в дальнейшем понадобиться старые функции, я просто их спаяю или напаяю новые перемычки.
Теперь осталось только соединить модуль с магнитофоном.
С обратной стороны производитель промаркировал все контакты. Это облегчило мне работу. Модуль решил устанавливать на большую плату, там место побольше.
По маркировке, на фото выше, отследил по шине где выходят контакты на основную плату. Туда и буду впаиваться.
Плюс левого, правого канала и минус от модуля припаиваю к контактам на основной плате.
Теперь про питание. Данный модуль питается от 5 вольт. Основной блок у магнитофона выдает 10 вольт.
Решено было поставить понижающий преобразователь. На входе 10, а на выходе настроил 5 вольт.
Сначала настраиваем, потом подключаем!
Теперь возник вопрос, если подключить на прямую, то bluetooth модуль будет работать постоянно, да же при выключенном магнитофоне. Что делать?
Выход есть! Нужно подключить преобразователь вместо моторчика кассетной деки.
Тем самым мы сохраняем классические функции. При нажатии кнопки PLAY вместо моторчика, будет включаться модуль. А при нажатии кнопки STOP все будет отключаться.
Все подключил, модуль и преобразователь закрепил на основной плате с помощью термоклея, собрал и осталось все проверить. Как это все сделал, можете посмотреть в видео чуть ниже.
Видео на тему статьи:
На это завершаю статью и надеюсь она была вам полезна и интересна. Жду от вас поддержки канала, подписка и палец вверх приветствуются!
Столкнулся с отсутствием информации по Bluetooth-аудиомодулям, которые применяют для ремонта автомобильных магнитол и музыкальных центров, и для модернизации имеющихся компьютерных и не только колонок.
Неплохой и недорогой вариант для модернизации компьютерных колонок и акустических систем формата 2.1. Это значит, что устройство, реализованное на базе гибридной микросхемы TPA3116 с приемником канала Bluetooth, выдает на выходных каскадах аж 200 мощных китайских ватт. А конкретно: стерео 2 х 50 Вт, плюс выход на сабвуфер до 100 Вт. Предусмотрена регулировка тембра, канала НЧ, баланс L/R, и общая громкость. Питается от DC12V-24V.
Недорогой модуль для аудиосистем VHM-302 на базе модернизированной версии микросхемы TPA3116D2. Оборудован приемником протокола Bluetooth 4.0. Из особенностей — читает карты памяти MicroSD и флеш-накопители USB. Выход обеспечивает до 2 х 50 Вт при питании DC12V-24V. Цена скромная — всего $5.95.
Да, все верно. Это самый дешевый и самый популярный модуль аудиоресивера для самоделок и ремонта от WAVGAT. Это модернизированная версия, на которой установлен чип с приемником протокола Bluetooth 5.0. Из-за компактных размеров отлично подходит для DIY. Предусмотрены отверстия для крепления. Антенна встроенная (печатная). Выход звука через разъем 3.5 мм (джек), питание от 5 Вольт или от аккумулятора. Цена очень хорошая — всего $1.29.
Интересный лот с продвинутым аудиомодулем WAVGAT. Это модель MH-Mх8 (на выбор М18, М28, М38). Различные варианты исполнения отличаются не только размерами, но и функционалом. Самая старшая версия беспроводного Bluetooth приемника имеет встроенный на плате усилитель звука (5 Вт + 5 Вт стерео). На модулях установлен Bluetooth версии 4.2.
Еще один вариант от Wavgat — модуль CT14 с распаянным разъемом на колонки и аудио взход. Предназначен для ремонта музыкальных центров. Это самый простой способ, например, добавить Bluetooth в старую автомагнитолу. Питается от 3,7 V (аккумудяторная батарея) или 5 V (Micro USB). На плате распаян цифровой аудио усилитель 3 W. Антенна встроенная (Печатная). Два провода с разъемами в комплекте.
А вот этот модуль от WAVGAT интересен сразу двумя функциями. Во-первых, на зеленой (нижней) плате распаян усилитель 10 Вт (5 Вт + 5 Вт) для подключения динамиков на прямую к модулю. Во-вторых, верхняя плата — это беспроводной модуль Bluetooth 4.0 с установленным чипом CSR8645. Главная особенность этого чипа — поддержка протокола APT-X, который обеспечивает передачу аудиопотока без потерь. Модуль можно питать от 5В / аккумулятора. Предусмотрена функция голосового вызова.
Один из самых интересных модулей цифрового Bluetooth приемника для самоделок и DIY. Это популярный аудиомодуль AIYIMA Bluetooth с поддержкой протокола Bluetooth APT-X. На фотографии виден отдельный чип CSR64215, а также на плате распаяны коммутационные реле, предусилитель, разъемы для удобства монтажа.
А вот это интересный вариант для полноценной мощной аудиосистемы для дома. Аудиомодуль имеет усилитель мощности на основе микросхемы TDA7492P (Class D). Выход стерео, два канала по 50 Вт. На плате распаян модуль беспроводной связи Bluetooth 4.0, а также предусмотрены кнопки для управления воспроизведением.
Этот безымянный аудиомодуль относится к недорогим, но функциональным. При компактных размерах, модуль питается от USB (5 В) или от аккумулятора, одновременно обеспечивает воспроизведение не только по протоколу Bluetooth, но и с карты памяти (MicroSD) или накопителя USB. Управление воспроизведением осуществляется с кнопок. Для удобства предусмотрены клеммники и джек 3.5 мм.
Последний модуль представляет компактную панель с дисплеем для установки в корпус, например, колонок. Управлять можно с кнопок на панели или с ИК-пульта (в комплекте). Модуль обеспечивает воспроизведение через беспроводное подключение Bluetooth, а также с карт памяти (MicroSD) и с накопителей USB.
Bluetooth, class D и прочая аудиофобия с напильником в руках.
Полгода пылился у меня в чулане модуль УМ XH-M543 на базе TPA3116D2. Получив с али bluetooth ресивер MH-M18, взялся я всё это дело собрать до кучи. И вот встал вопрос коммутации источников сигнала — линейного RCA входа и синезубого модуля. Бегать к усилку клацать селектор — нонсенс. Лепить ДУ — моветон, т.к. я наоборот избавился от лишних пультов подружив тв-бокс и телевизор по HDMI CEC. И решил я это дело (коммутацию входов) «автоматизировать» с помощью реле и управляющего им сигнала с МК bluetooth приёмника. Контроллер — AC6905A в чистом виде, только маркированный под название платы.
На модуле имеется светодиодный индикатор режимов работы:
— быстрый блинк (период 400 мс) — ожидание сопряжения
— постоянное свечение — устройство сопряжено, ожидает получения аудиотрансляции
— медленный блинк (период 1 с) — устройство сопряжено, идёт аудиотрансляция
Не долго думая родил вот такую простую, даже примитивную, схему с использованием «подножного хлама»:
How does it work. Очень просто. В основе работы — интегрирование управляющих светодиодом прямоугольных импульсов на пине №15 (PB10) контроллера и управление пиковыми их амплитудами компаратором на MC TL431. Номиналы элементов интегратора R1 и C1 выбраны таковыми, чтобы в режиме ожидания пиковое напряжение Vref на управляющем входе U1 (зеленый график) немного не достигало порогового значения 2.5 В:
Через U1 не протекает ток (синий график), на катушке реле отсутствует потенциал (красный график). Аудиосигнал поступает с линейного входа.
При трансляции частота импульсов на PB10 более чем вдвое ниже, соответственно размах пульсаций управляющего напряжения максимален. Рассмотрим этот режим подробнее:
— T0-T1 — на пине PB10 высокий уровень, заряжается конденсатор С1. Напряжение на катушке реле L1 поддерживается заряженным после предыдущего цикла С2. Реле (9-вольтовое AZ850-9, напряжение отпускания — 2.3 В. Сопротивление катушки — 588 Ом, индуктивность — 112 мГн.) коммутирует вторую группу контактов, aудиосигнал поступает с bluetooth ресивера.
— T1-T2 — на пине PB10 всё ещё высокий уровень, напряжение Vref на С1 (зеленый график) достигло порогового значения, «верхушки» срезаются током, протекающим через переход Б-К входного транзистора U1 когда Vref пытается превысить напряжение сатурации Uak U1 + Uб-к. Через открытый выходной каскад U1 протекает ток катушки и ток заряда С2, резистор R2 ограничивает его пиковое значение до 100 мА «растягивая» импульс по времени, практически до минимального его значения, обусловленого R катушки. Реле коммутирует вторую группу контактов, aудиосигнал поступает с bluetooth ресивера.
— T2-T0 — на пине PB10 низкий уровень, выходной каскад U1 заперт, а напряжение на катушке реле L1 поддерживается заряженным после предыдущего цикла С2.
Как это выглядит на практике:
drive.google
Если на выходе PB10 установить инвертор на паре pnp+npn транзисторов, то bluetooth приемник будет скоммутирован в качестве источника аудиосигнала постоянно пока есть сопряжение, не зависимо от наличия трансляции. Для кого-то такой режим может быть удобнее.
Вот такое простое решение, надеюсь, кому-то пригодится. Peace :friends:
Этот продукт MH-M18 / M28 / M38 представляет собой конструктивное решение Bluetooth с низким энергопотреблением, поддерживает новейшую передачу Bluetooth 4.2 , двухканальное стереофоническое воспроизведение без искажений, после подключения модуля к Bluetooth он может быстро реализовать беспроводную передачу Bluetooth, что очень удобно. В открытой среде расстояние подключения Bluetooth может достигать 20 метров.
Он широко используется в различном приеме звука Bluetooth, различных модификациях аудио DIY и т. Д.

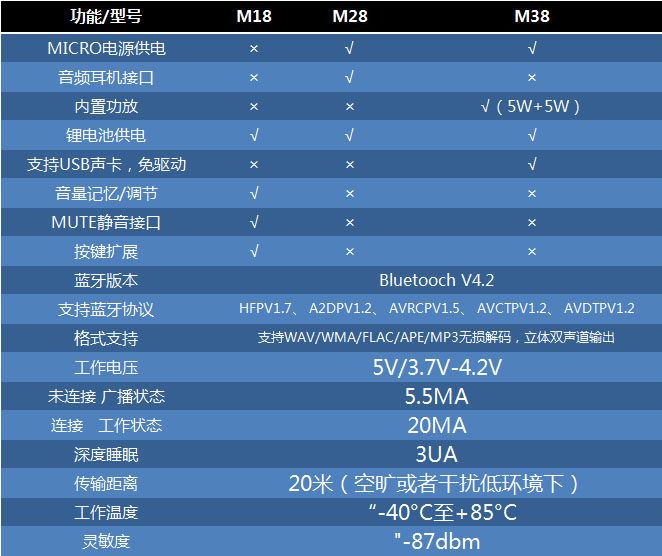

Для различных потребностей клиентов мы предлагаем 3 версии на выбор:
Описание функции:
- Версия Bluetooth V4.2, поддержка технологии автоматического подключения Bluetooth, поддержка декодирования WAV / WMA / FLAC / APE / MP3 без искажений, двухканальный стереовыход.
- После включения модуля мобильный телефон ищет имя Bluetooth MH-M18 / MH-M28 / MH-M38, и он может воспроизводить музыку после подключения к Bluetooth;
- Синий индикатор модуля:
Когда Bluetooth не подключен, индикатор быстро мигает;
Когда Bluetooth подключен, индикатор всегда горит;
Когда Bluetooth играет, индикатор медленно мигает.
Ниже приводится введение в каждую версию:
Терминал кнопочного управления (4 функции кнопок, требуется дополнительное сопротивление)
Терминал управления отключением звука (вывод высокого уровня 3,3 В при отключении звука, вывод низкого уровня при воспроизведении)
Положительный полюс питания 5 В (для питания литиевой батареи 3,7 В требуется короткозамкнутый диод)
Выход левого канала
Выход правого канала
Терминал управления отключением звука MUTE: используется для управления платой усилителя мощности, MUTE выводит высокий уровень 3,3 В при отключении звука и низкий уровень при воспроизведении.
Управление кнопкой KEY: Эта функция может быть реализована только подключением резисторов и кнопок.
Функция сохранения объема: выход по умолчанию составляет 100% объема. Используйте кнопки для управления увеличением или уменьшением громкости. Если контрольная громкость меньше 15%, выходная громкость будет 15% после включения; если контрольная громкость больше 15%, исходная громкость останется неизменной после включения.
Положительная мощность 5 В
Литиевая батарея анод 3,7-4,2 В
Выход левого канала
Выход правого канала
1. Источник питания: вы можете напрямую использовать кабель MICRO USB Android 5 В для прямого источника питания, или вы также можете подключиться к источнику питания 5 В или литиевой батарее 3,7 В. Обратите внимание, что порты питания 5 В и 3,7 В. разные. Напряжение 5 В подключается к 5 В и GND, а литиевая батарея 3,7 В подключается к VBAT и GND.
2. Аудиовыход: наушники можно напрямую подключить к аудиоинтерфейсу 3,5 мм, а также подключить к аудиовходу платы усилителя мощности (интерфейс L / R / AGND может быть подключен напрямую).
Положительная мощность 5 В
Литиевая батарея анод 3,7-4,2 В
Выход левого канала (напрямую подключен к динамику)
Выход правого канала (напрямую подключен к динамику)
1. Источник питания: вы можете напрямую использовать кабель MICRO USB Android 5 В для прямого источника питания, или вы также можете подключиться к источнику питания 5 В или литиевой батарее 3,7 В. Обратите внимание, что интерфейс источника питания 5 В и 3,7 В отличается, 5 В подключается к 5 В и GND, а литиевая батарея 3,7 В подключается к VBAT и GND.
Максимальный рабочий ток составляет 5 В 2 А. Для лучшего качества звука рекомендуется использовать регулируемый источник питания 5 В 2 А.
2. Поддержка звуковой карты USB, бесплатный привод (подключи и работай). Подключите модуль к компьютеру с помощью USB-кабеля для передачи данных, и компьютер может воспроизводить музыку и выводить через усилитель модуля
3. Аудиовыход: вывод стереофонических аудиосигналов левого и правого каналов, которые можно подключить к двум динамикам 2-8 Ом и 3-5 Вт соответственно, а для хранения рекомендуется использовать динамики 4 Ом и 5 Вт.
4. Продукт имеет встроенную схему усилителя мощностью 5 Вт , его нельзя подключать к усилителю и использовать в дальнейшем! Выходы двух усилителей мощности нельзя соединять параллельно или отрицательные полюса соединять вместе, иначе микросхема усилителя мощности будет повреждена .
- Меры предосторожности
- Помехи сигнала: антенна Bluetooth чрезвычайно восприимчива к помехам от высокочастотных или сильных электромагнитных сигналов. Пожалуйста, размещайте ее как можно дальше от беспроводных устройств. И доску нельзя приближать к металлическим предметам, соблюдайте определенное расстояние.
- Если на плате усилителя мощности присутствует шум тока, причина вызвана помехами заземляющего провода.Рекомендуется, чтобы на выходном конце модуля Bluetooth не использовался штекерный провод. Он должен быть припаян, особенно заземляющий провод, и провод не должен быть слишком длинным, чем короче, тем лучше. Постарайтесь быть толще. Заземление аудиосигнала должно быть соединено с землей на конце аудиовхода усилителя мощности.Эту точку заземления можно приварить в различных положениях для достижения наименьшего тока звука. Рекомендуется подавать питание на Bluetooth и плату усилителя мощности отдельно, а заземление Bluetooth и заземление усилителя мощности изолировать.
- Поскольку этот продукт представляет собой голую плату, старайтесь не прикасаться руками к компонентам на плате, поскольку статическое электричество может убить микросхему и вызвать выгорание.
Предупреждение: интерфейс зарядки этого продукта является режимом зарядки с ограничением тока, без управления зарядкой! В целях безопасности вашей жизни и имущества обязательно используйте литиевую батарею с защитной пластиной обычного производителя.Если ущерб вызван неправильным использованием, наша компания не несет никакой ответственности!
Другой: при использовании MH-M18 необходимо обратить внимание на следующие два момента:
Источник питания: по умолчанию источник питания 5 В. Если вам нужно использовать литиевую батарею 3,7 В для питания, вам необходимо заменить диод резистором 0603 0 Ом или напрямую замкнуть оба конца контактной площадки.
Аудиомодуль Bluetooth имеет очень высокие требования к мощности, которые могут повлиять на качество звука. Рекомендуется добавить схему LC-фильтра, особенно импульсный источник питания (например, зарядное устройство для мобильного телефона и т. Д.).
Порт отключения звука MUTE: этот порт выводит высокий уровень 3,3 В при отключении звука и низкий уровень 0 В при воспроизведении. Если высокий уровень отключения звука на плате усилителя мощности эффективен, его можно подключить напрямую. Если приглушение платы усилителя мощности является управлением низкого уровня, необходимо добавить обратную схему.
Для получения более полной информации о стоимости и сроках доставки Беспроводная плата приемника WAVGAT Bluetooth MP3 BLT 4 2 mp3|Интегральные схемы| нажмите "Подробнее".
- Описание
- Отзывы
- Видео обзор
MH-M18/M28/M38-это низкомощное решение Bluetooth, которое поддерживает новейшую передачу Bluetooth 4,2, Двухканальное воспроизведение без потерь стерео и беспроводную передачу Bluetooth при подключении модуля к Bluetooth, что очень удобно. В открытой среде расстояние подключения Bluetooth может составлять до 20 метров.
Широко используется в различных Bluetooth аудио приеме, различные аудио DIY модификации.
Для ваших различных потребностей, мы предлагаем 3 версии для вас на выбор:
1. Версия Bluetooth V4.2, поддержка технологии автоматического подключения Bluetooth, Поддержка WAV/WMA/FLAC/APE/MP3 декодирования без потерь, стерео двухканальный выход.
2. После включения модуля мобильный телефон ищет имя Bluetooth MH-M18/MH-M28/MH-M38 и может воспроизводить музыку после подключения Bluetooth.
3, модуль синий индикатор светильник:
Когда Bluetooth не подключен, светодиодный светильник быстро мигает;
Когда соединение Bluetooth включено, светильник индикатора всегда включен;
Ниже приводится описание каждой версии:
Размер печатной платы: 23*16*2,5 мм (длина, ширина и высота)
Высота штифта: 2,54 мм (может быть прикреплен прямо или запаянных)
1. Интерфейс принимает процесс с полуотверстиями, что удобно для клиентов, чтобы непосредственно прикрепить или припаять к доске.
2,1. Версия Bluetooth V4.2, поддержка технологии автоматического подключения Bluetooth, Поддержка WAV/WMA/FLAC/APE/MP3 декодирования без потерь, стерео двухканальный выход.
Кнопка управления терминалом (4 функции кнопки, дополнительные резисторы, такие как схема проводки)
Немой терминал контроля (высокий уровень выхода 3,3 В тех случаях, когда с помощью функции защитного отключения, выход низкий уровень во время воспроизведения)
Положительный источника питания 5 вольт постоянного тока (литиевая батарея 3,7 V источника питания требуется защита от короткого замыкания диод)
MH-M28:
Литиевая батарея 3,7 V мощность supply3.7V-4,2 V
1. Источника питания: вы можете напрямую использовать MICRO usb-кабель для Android 5V для прямого источника питания, или вы можете также подключить его к системе 5V источника питания или 3,7 V литиевая батарея (как показано на рисунке ниже). Обратите внимание на то, что на 5V и 3,7 V источника питания интерфейсов отличаются друг от друга. Wi-Fi 5V напряжение соединен с 5V и GND, и 3,7 V литиевая батарея подключается к VBAT и GND.
2. Аудио выход: наушник может быть непосредственно подключенный к 3,5 мм аудио интерфейс, или может быть проводным для аудио входа платы усилителя мощности (интерфейс L/R/AGND может быть непосредственно проводной, как показано на рисунке).
Литиевая батарея 3,7 V мощность supply3.7V-4,2 V
1. Источника питания: вы можете напрямую использовать MICRO usb-кабель для Android 5V для прямого источника питания, или вы можете также подключить его к системе 5V источника питания или 3,7 V литиевая батарея (как показано на рисунке ниже). Обратите внимание на то, что на 5V и 3,7 V источника питания интерфейсов отличаются друг от друга. Wi-Fi 5V напряжение соединен с 5V и GND, и 3,7 V литиевая батарея подключается к VBAT и GND.
Максимальный рабочий ток-5V2A. Рекомендуется использовать Регулируемый источник питания 5V2A для лучшего качества звука.
2. Поддержка USB звуковой карты, бесплатный привод (plug and play). Подключите модуль к компьютеру с помощью usb-кабеля, и компьютер может воспроизводить музыку через выход усилителя модуля.
Аудиовыход: выход слева и справа стерео аудио сигналов, которые могут быть подключены к двум 2-8 Ом, 3-5 Вт динамикам и 4 евро 5 Вт динамикам.
3. Этот продукт имеет свой собственный двойной усилитель мощности 5 Вт и не должен быть подключен к другому усилителю! Выходы двух усилителей не могут быть подключены параллельно или отрицательные полюсы могут быть соединены вместе, в противном случае чип усилителя мощности может быть поврежден.
