Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Что такое iso

ISO – международная организация, которая занимается разработкой стандартов и нормативных документов для разных отраслей. Аббревиатура одинаково звучит на всех языках. Российский производитель, работающий в соответствии со стандартами, маркирует свою продукцию аббревиатурой «ISO» или «ИСО». Все известные разработчики автомобильных магнитол оснащают продукцию стандартными штекерами двух видов. Каждый выглядит, как восьмиконтактный прямоугольный разъем.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

ANT	Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote	Возможно подключение несколько динамиков
Illumination	Позволяет менять интенсивность свечения устройства
Mute	Регулировка звука
А4	Включение/выключение

Распиновка ISO-разъема магнитолы

А 4	Цв. желтый	Аккумулятор + Питание
А 5	Цв. синий	Антенна.
А 6	Цв. оранжевый	Подсветка
А 7	Цв. красный	Зажигание, 12В. При отключении сброс параметров к заводским.
А 8	Цв. черный	Акустика

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Цв. белый	Левая передняя
Цв. серый	Правая передняя
Цв. зеленый	Левая задняя
Цв. фиолетовый	Правая задняя

Двойной ИСО разъем

Штатные аудиосистемы некоторых автомобилей подключаются двойным штекером. Распиновка разъемов для них стандартная. Половинки контактов соединяются между собой прочной пластиковой перемычкой, фиксируются специальным зажимом. Для корректного монтажа используется направляющий паз, который исключает установку штекера в неправильном положении.

Черный присоединяет к магнитоле источник тока, коричневый – для акустики .

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

Стандартная европейская разводка выводов.

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Видео разбор распиновки автомагнитолы

Распиновка автомагнитолы Тойота практически ничем не отличается от схемы подключения остальных автомагнитол. На автомагнитолы Тойота распиновка представляет собой схему, состоящую из двух рядов разъемов.
В нашей статье будет рассказано, как подключать аппараты Тойота, что для этого нужно знать и как устанавливать автомагнитолы своими руками.

Несколько схем подключения

Распиновка разъемов toyota автомагнитол

Считается, что основной ошибкой при подключении автомагнитол Тойота является протягивание плюсового провода от прикуривателя. Это никоим образом не даст эффекта, так как упадет мощность головного аппарата в несколько раз (в этом несложно убедиться, если обратить внимание на мигающую подсветку во время работы аппарата на большой громкости).
Помимо этого, подключение автомагнитол Тойота через прикуриватель не устранит звуковые искажения, которые начнут появляться заметно раньше. С другой стороны, в некоторых случаях и такой вариант может рассматриваться, как пригодный для осуществления.
Идеальным вариантом подключения автомагнитол Тойота, впрочем как и всех остальных, является проведение основного питания от АКБ. Использовать желательно качественный провод (экономить на кабеле ни в коем случае не рекомендуется) и обязательно предохранитель, который надо поставить как можно ближе к аккумулятору.

Примечание. Отметим сразу, что у автомагнитол бывает не один, а два провода питания. Как правило, желтый отвечает за основное питание, красный – за управление (идет на замок).

Кроме этого, распиновка остальных проводов:

Ч* – минусовой провод. Подключают, как правило, на кузов автомобиля, обеспечивая массу. Все же, рекомендуется специалистами соединить его с аккумулятором;
С – провод, который отвечает за усилитель или активную антенну.

Помимо этого, автомагнитола еще наделена акустическими проводами (они идут на задние и передние динамики):

Б, С-й – провода на фронтальную акустику;
З, Ф – провода на тыловую акустику.

Примечание. Надо еще знать, что каждая пара акустической проводки имеет в своем составе добавочные монотонный и минусовой провода. Последний часто маркируется черной полоской поверх основного цвета.

Подключение по схеме 1

Разъёмы для автомагнитол

Провода питания соединяем между собой;
Подключаем их к АКБ.

Данная схема хороша тем, что осуществить ее просто. С другой стороны, она подходит только для автомагнитол с небольшим потреблением электроэнергии. Если по данной схеме подключить мощный аппарат, то всего за 2-3 дня в режиме сна автомагнитола полностью разрядит аккумулятор.

Схема подключения 2

Вот эта схема подойдет для любой мощной автомагнитолы:

Провода питания соединяем между собой;
Подключаем их к АКБ;
Ставим дополнительно кнопку (она отвечает за включение и отключение аппарата).

Такая схема подразумевает ручное управление магнитолой, зато не собьются ни за что настройки и аккумулятор не сядет за пару дней.

Схема подключения 3

Разъем для автомагнитолы

Индивидуальная схема, подразумевающая следующее:

Основной провод питания (желтый) подключаем к 12 В;
Дополнительный (красный) подключаем к габаритным огням (через реле, обмотка которого связывается с лампочкой пепельницы).

Данная схема дает следующие преимущества:

Аппарат включается одновременно с «габаритками» автоматически;
Водитель никогда не забудет отключить габаритные огни и свет фар;
Во время остановки можно будет без включения зажигания слушать музыку;
Если поменять обычные лампочки «габариток» на светодиодные, потребление электроэнергии будет очень низким.

Существует еще множество схем подключения автомагнитол Тойота, таких как подключение через ACC или через сигнализацию. Как правило, они не так распространены и подойдут не для всех. В частности, подключение через ACC (замок) неудобен тем, что без ключа в замке аппарат функционировать не будет.

Подключение камеры согласно распиновке

Зная распиновку автомагнитолы, можно осуществить спокойно своими руками подключение камеры заднего вида. На примере популярного «тойотовского» аппарата Ca-Fi узнаем, как это сделать. Сам процесс делится на две части: собственно установка аппарата с подключением и соединение камеры заднего обзора.

Примечание. Установка и подключение монитора не отличается от инсталляции заводского головного устройства. Надо будет лишь поменять местами разъемы и все.

А вот подключение камеры может для некоторых вызвать затруднения.
Вот что нужно знать:

Камера заднего вида на Тойота Прадо питается от 5В;
Для ее подключения потребуется разъем от заводского монитора, который после установки новой магнитолы, остается свободным;
Этот самый разъем 14-контактный. Но нам потребуется всего лишь два провода видео сигнала и сигнал задней передачи;
Помимо этого, надо будет преобразовать напряжение с 12В на 5В.

Примечание. Преобразовать напряжение, значит, осуществить процесс посредством специального преобразователя, который продается в любом магазине.

Схема подключения камеры имеет свою распиновку. Вот как она выглядит.

Распиновка разъемов автомагнитол toyota

Схема расположена так, как будто на нее смотришь со стороны проводов. Фото в верхнем левом углу помещено для наглядности.
Итак, чтобы соединить камеру с автомагнитолой Тойота, надо в первую очередь связать вместе сигнал задней передачи и провод Reverse на Ca-Fi. Кроме того, надо будет поставить преобразователь и сделать тюльпан для передачи видеоданных.

Примечание. Это вовсе не означает, что придется в буквальном смысле делать все с нуля. Просто надо в том же магазине, где был приобретен преобразователь, купить скотчлоки (они помогут соединить провода между собой).

На фото ниже показано, как сращивать провода с помощью скотчлока.

Скотчлок и провода

Далее осуществляем следующее:

Машину заводим;
Включаем заднюю передачу;
Поверяем, как все работает (на монитор установленной магнитолы должно идти изображение с камеры).

Таким образом, зная распиновку автомагнитол Тойота можно осуществлять подключение по любой из выбранных схем. В процессе работ крайне полезно посмотреть видео обзор.
Пошаговая инструкция из других источников также будет в помощь. Цена самостоятельной установки автомагнитолы заметно отличается от стоимости услуг специалистов, которая в несколько раз выше.

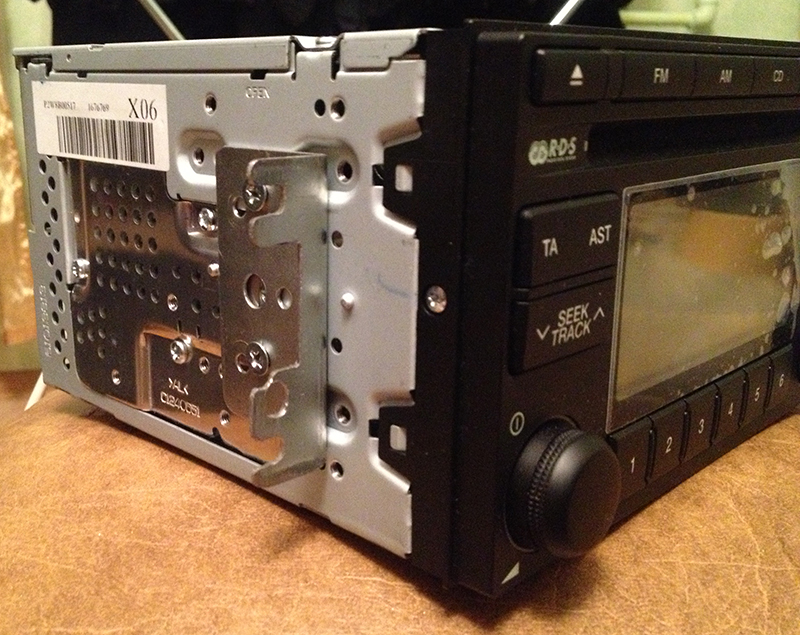

Магнитола A-200JME является штатной для автомобиля Hyundai Tucson. Неисправность типичная и проявляется в том, что магнитола перестает сохранять настройки или просто не включается.

Штатная магнитола A-200JME Hyundai Tucson

Подключение магнитолы необходимо делать по следующей распиновке.

Распиновка подключения магнитолы A-200JME Hyundai Tucson

Внутреннее устройство магнитолы A-200JME Hyundai Tucson можно увидеть на следующей фотографии.

Внутреннее устройство магнитолы A-200JME Hyundai Tucson

Причиной данной неисправности являются ионисторы 0,1 Ф на 5,5 В. Их три штуки и менять нужно все в обязательном порядке.

Расположение ионисторов, которые выходят из строя

Следующие фотографии данных ионисторов были сделаны на нескольких магнитолах A-200JME Hyundai Tucson с данным дефектом. Иногда выход из строя ионистора явно виден за счет отвалившейся крышки корпуса.

Вышедший из строя ионистор

Иногда корпус ионистора чуть раздувается.

Вышедший из строя ионистор

Но необходимо помимо замены ионисторов, еще восстановить дорожки под данными деталями.

Вышедший из строя ионистор

Даже если ионистор выглядит исправным, его лучше в целях профилактики все равно поменять, т.к. он с большой вероятностью все равно выйдет из строя.

Вышедший из строя ионистор

После замены данных ионисторов магнитола A-200JME Hyundai Tucson начинает работать нормально.

Считается, что основной ошибкой при подключении автомагнитол Тойота является протягивание плюсового провода от прикуривателя. Это никоим образом не даст эффекта, так как упадет мощность головного аппарата в несколько раз (в этом несложно убедиться, если обратить внимание на мигающую подсветку во время работы аппарата на большой громкости). Помимо этого, подключение автомагнитол Тойота через прикуриватель не устранит звуковые искажения, которые начнут появляться заметно раньше. С другой стороны, в некоторых случаях и такой вариант может рассматриваться, как пригодный для осуществления. Идеальным вариантом подключения автомагнитол Тойота, впрочем как и всех остальных, является проведение основного питания от АКБ. Использовать желательно качественный провод (экономить на кабеле ни в коем случае не рекомендуется) и обязательно предохранитель, который надо поставить как можно ближе к аккумулятору.

Примечание. Отметим сразу, что у автомагнитол бывает не один, а два провода питания. Как правило, желтый отвечает за основное питание, красный – за управление (идет на замок).

Кроме этого, распиновка остальных проводов:

Ч* – минусовой провод. Подключают, как правило, на кузов автомобиля, обеспечивая массу. Все же, рекомендуется специалистами соединить его с аккумулятором;
С – провод, который отвечает за усилитель или активную антенну.

Помимо этого, автомагнитола еще наделена акустическими проводами (они идут на задние и передние динамики):

Б, С-й – провода на фронтальную акустику;
З, Ф – провода на тыловую акустику.

Ч – черный; С – синий; Б – белый; С-й – серый; З – зеленый; Ф – фиолетовый.

Примечание. Надо еще знать, что каждая пара акустической проводки имеет в своем составе добавочные монотонный и минусовой провода. Последний часто маркируется черной полоской поверх основного цвета.

Подключение по схеме 1

Разъёмы для автомагнитол

Провода питания соединяем между собой;
Подключаем их к АКБ.

Схема подключения 2

Вот эта схема подойдет для любой мощной автомагнитолы:

Провода питания соединяем между собой;
Подключаем их к АКБ;
Ставим дополнительно кнопку (она отвечает за включение и отключение аппарата).

Схема подключения 3

Разъем для автомагнитолы

Индивидуальная схема, подразумевающая следующее:

Основной провод питания (желтый) подключаем к 12 В;
Дополнительный (красный) подключаем к габаритным огням (через реле, обмотка которого связывается с лампочкой пепельницы).

Данная схема дает следующие преимущества:

Аппарат включается одновременно с «габаритками» автоматически;
Водитель никогда не забудет отключить габаритные огни и свет фар;
Во время остановки можно будет без включения зажигания слушать музыку;
Если поменять обычные лампочки «габариток» на светодиодные, потребление электроэнергии будет очень низким.

Распиновка (обозначение выводов) выводов на магнитоле Toyota Prado 150

Внешний вид устанавливаемой на Toyota Prado 150 магнитолы.

Модель 86140-60150. Подобные модели могут встречаться и на других машинах Toyota, скажем на Venza, единственное кнопки и оформление у аппарата будут другие.

Теперь переходим к задней стенке и штекерам выводом. Здесь и будет приведена главная информация по нашей теме.

(картинку можно увеличить кликнув по ней)

Несколько схем подключения

На сегодняшний день одной из основных ошибок владельцев Toyota является подключение головного устройства к плюсовому кабелю от прикуривателя. Такой подход приведет к снижению мощности аудиосистемы как минимум в два раза. Кроме того, подключая головное устройство к прикуривателю, не получится добиться снижения искажения помех. В любом случае магнитола Rav4 или любой другой модели должна быть подключена только к аккумулятору и для этого необходимо использовать только качественные провода. Кроме того, электроцепь аудиосистемы должна быть защищена предохранителем, который следует установить как можно ближе к батарее (автор видео — Redpower Evgeny).

Необходимо учитывать, что штатная магнитола Toyota Corolla или любой другой модели может быть оснащена не одним, а двумя кабелями питания. Обычно провод желтого цвета обеспечивает основное питание, а кабель красного цвета отвечает за управление, как правило, он подключается к замку.

Ниже приведена распиновка штатной магнитолы:

Ч — отрицательный кабель, обычно подсоединяется к кузову транспортного средства, обеспечивает массу. Автомобильные электрики советуют подключать его к АКБ.
С — кабель питания антенны либо усилителя.
Б, С — проводка для подключения фронтальных динамиков.
З, Ф — кабеля для подключения тыловых колонок.

Схема 1

Штатная магнитола Toyota Camry V40 или другой модели может быть подключена к бортовой сети автомобиля по одному из трех способов, рассмотрим первый:

согласно схеме, проводку питания необходимо соединить между собой;
затем кабеля следует соединить с аккумулятором.

Одним из основных преимуществ этой схемы подключения штатной магнитолы Toyota является простота реализации. Но следует учитывать, что она актуальна для аудиосистем, характеризующихся минимальным потреблением энергии. Если вы решите подключить по такой схеме мощную магнитолу, то спустя несколько дней она вполне может разрядить аккумулятор.

Наглядная схема монтажа

Схема 2

Любое мощное головное устройство для Prado 120 или другой модели Toyota может быть подключено по этой схеме:

Как и в предыдущем случае, проводку питания следует соединить.
Затем их нужно подключить к батарее.
Устанавливается дополнительная кнопка, обеспечивающая включение и выключение аудиосистемы.

Использование такого варианта подразумевает ручное управление аудиосистемой, но ее реализация позволит сохранить всю конфигурацию, при этом вероятность разряда АКБ будет минимальной.

Схема 3

Еще один вариант подключения реализуется таким образом:

Кабель желтого цвета подключается к аккумулятору.
Красный провод необходимо подключить к участку цепи габаритного освещения. Для этого используется реле, а его обмотку необходимо соединить с диодом пепельницы.

Еще один вариант соединения

Следует отметить, что такая схема имеет определенные достоинства:

головное устройство всегда будет включаться с габаритным освещением;
вероятность того, что автовладелец забудет отключить габариты, очень мала;
когда авто остановится, водитель сможет слушать музыку без необходимости включения зажигания;
при замене ламп габаритных огней на диодные система будет потреблять меньше энергии.

В принципе магнитола Camry или любой другой модели Toyota может быть подключена по разным схемам, к примеру, от зажигания или через противоугонную систему. Но такие варианты менее популярны среди автолюбителей, поэтому рассматривать их мы не будем.

Как происходит распиновка магнитолы Тойота Королла

Зато распиновка магнитолы Тойота Королла не требует особых профессиональных навыков, поэтому, справится с ней даже новичок в области электрики и техники.

При этом распиновка магнитолы Тойота Королла предлагается к рассмотрению в схемах, где четко указаны, куда располагать те или иные провода.

Распиновка магнитолы Тойота Королла

Стоит отменить, что магнитола штатная на Королла 120 может расположиться, если заранее были приобретены:

сама магнитола;
переходники-адаптеры.

При этом переходники для Королла 120 с разъемами различного типа продаются и на автомобильных рынках, и в крупных фирменных магазинах. Они предназначены для того, чтобы соединить штатный разъем для Короллы с разъемом конкретной магнитолы.

Распиновка магнитолы Тойота Королла может происходит и в более трудном режиме, для которого потребуется настойчивость и сноровка. Этот вариант будет необходим в том случае, когда пользователь захочет досконально разобраться во всех тонкостях процесса или просто не сумел найти переходник на уникальный разъем в приемнике.

В таком случае распиновка магнитолы Тойота Королла любой модели происходит одинаково, но следует предельно внимательно рассмотреть то, как выглядят гнезда под магнитолу на ней и на Королле. Именно от того, насколько хорошо человек знает распиновку, то есть расположение проводов и отверстий, зависит звучание и работа магнитолы.

На удлиненном блоке разъемы предназначены:

1 слева – для провода в 12 вольт, который отвечает за поворот ключа (АСС);

2 слева – тот же провод, но в режиме работающего зажигания;

3 справа – подключение левого + динамика;

4 справа – подключение правого переднего + динамика;

5 и 6 слева – останутся свободными;

7 посередине – питание антенны;

8 посередине – заземление;

9 и 10 справа – передние левый и правый – динамики.

На укороченном блоке разъемы отвечают:

11 слева – за задний левый + динамик;

12 справа – за задний правый + динамик;

13 слева и 16 справа – задние – левый и правый динамики;

14 и 15 внутренние – останутся пустыми.

Подключение камеры согласно распиновке

Примечание. Установка и подключение монитора не отличается от инсталляции заводского головного устройства. Надо будет лишь поменять местами разъемы и все.

А вот подключение камеры может для некоторых вызвать затруднения. Вот что нужно знать:

Камера заднего вида на Тойота Прадо питается от 5В;
Для ее подключения потребуется разъем от заводского монитора, который после установки новой магнитолы, остается свободным;
Этот самый разъем 14-контактный. Но нам потребуется всего лишь два провода видео сигнала и сигнал задней передачи;
Помимо этого, надо будет преобразовать напряжение с 12В на 5В.

Примечание. Преобразовать напряжение, значит, осуществить процесс посредством специального преобразователя, который продается в любом магазине.

Схема подключения камеры имеет свою распиновку. Вот как она выглядит.

Распиновка разъемов автомагнитол toyota

Схема расположена так, как будто на нее смотришь со стороны проводов. Фото в верхнем левом углу помещено для наглядности. Итак, чтобы соединить камеру с автомагнитолой Тойота, надо в первую очередь связать вместе сигнал задней передачи и провод Reverse на Ca-Fi. Кроме того, надо будет поставить преобразователь и сделать тюльпан для передачи видеоданных.

Примечание. Это вовсе не означает, что придется в буквальном смысле делать все с нуля. Просто надо в том же магазине, где был приобретен преобразователь, купить скотчлоки (они помогут соединить провода между собой).

На фото ниже показано, как сращивать провода с помощью скотчлока.

Скотчлок и провода

Далее осуществляем следующее:

Машину заводим;
Включаем заднюю передачу;
Поверяем, как все работает (на монитор установленной магнитолы должно идти изображение с камеры).

Таким образом, зная распиновку автомагнитол Тойота можно осуществлять подключение по любой из выбранных схем. В процессе работ крайне полезно посмотреть видео обзор. Пошаговая инструкция из других источников также будет в помощь. Цена самостоятельной установки автомагнитолы заметно отличается от стоимости услуг специалистов, которая в несколько раз выше.

Распиновка (обозначение выводов) выводов на магнитоле Toyota Corolla

Тоже самое для другой магнитолы, для Toyota Corolla.

Заметьте, если сравнить схожие штекеры для Prado и Corolla, это CN701-1,CN701-2 (внизу) и 90980-10997 (вверху), то можно увидеть, что они одинаковы по внешнему виду и по функциональности каждого из пинов, выводов. Это лишь подтверждает наше утверждение, что если у вас другая магнитола, с другим расположением штекеров, но с той же формой, то с вероятностью 99 процентов можно предположить, что выводы там будут те же самые, что приведены здесь.

Видео «Что необходимо учесть при монтаже аудиосистемы?»

Основные нюансы касательно подключения приведены ниже (автор видео — канал AutoAndElectronics).

Распиновка штатной магнитолы Тойота Рав 4

Для того, чтобы распиновка разъема магнитолы Тойота Рав 4 прошла успешно, следует воспользоваться вышеуказанными советами, приобретя либо фирменную штатную магнитолу, либо переходники, соответствующие разъемам.

При этом распиновка магнитолы Тойота Рав 4 производится таким образом:

серый провод кидается на зажигание АСС;
коричневый будет отвечать за массу (-);
синий с полоской желтого цвета – не что иное, как плюс постоянного типа, который подарит магнитоле подпитку, даже если водитель отключит зажигание;
зеленый провод попросту питает подсветку.

Кстати, если автомобилист не уверен в том, что справится с подключением и распиновкой магнитолы Тойота Рав 4, то ему лучше всего будет обратится к профессионалам.

Машина досталась с до мозга костей китайской магнитолой Prology, а это паршивый звук, жуткие глюки при чтении музыки с флешки. Случайно от приятеля узнал что в тушкане есть интересная штатная магнитола с недокументированной функцией чтения с USB. Штудирование тушкановского клубного форума это подтвердило. Мало того, ещё и читает русские ID3 теги.

Каталожный номер этого девайса такой: 96175-2E601, модель: A-200JME 1.5. Есть ещё 96175-2E600, модель: A-200JME - там USB нет. Так вот, магнитолка очень симпатичная и хорошо вписывается в штатный дизайн. Внешний вид:

Помимо всего прочего у неё приятная салатовая подсветка, которая отлично сочетается со штатной КМовской. Также поддерживается изменение яркости подсветки кнопок вместе с регулировкой яркости подсветки приборки и прочего. В продаже они встречаются, можно найти. Народ частенько снимает и ставит всякие комбайны с навигацией, и т.п. Мне это не нужно, так как навигация на телефоне.

Магнитола корейская, сделана весьма качественно. Кнопки нажимаются четко, ходы их плавные. Ручки громкости и поиска тоже отличные, очень нравятся. Неплохо сделана навигация по папкам. Линейный вход есть, но его не буду задействовать, так как мне он пока не нужен. Кнопки USB На морде нет, как и разъема USB. Ни спереди ни сзади. Но вот поддержка этого дела есть! :) Нашел такой аппарат на одном из сайтов с бесплатными объявлениями, купил за недорого. Первым делом реализовал и опробовал USB вход. Для этого мне потребовались:

- USB удлинитель для компьютера - 1 шт.
- малые автомобильные клеммы типа "мама" - 4 шт.
- кабельный хомут - 1 шт.
- термоусадочные трубки
- паяльник, припой

Вот так получилось:

Правильнее было бы использовать синюю часть mini iso разъема, вот такую:

Но на тот момент я не знал, где её взять (потом нашел в Царицыно, стоит 300 р.), она стоит денег, да и мой способ не сильно хуже, думаю также надежно. Клеммы сели очень плотно.

Тут же протестировал, магнитола прекрасно прочитала все 3-4 флешки, оказавшиеся под рукой. Дальше больше - подключил USB жесткий диск на 500 гигов. Не читает. А не читает потому, что он в файловой системе NTFS. Подключил другой USB жесткий диск с разделом FAT32. Видит, читает, играет! Причем находит песни очень быстро. Я счастлив. :) На внешний жесткий диск можно залить просто море музыки.

Следующая проблема, которую нужно было решить, заключалась в уникальности хёндаевского разъема для антенны. Он вот такой занятный:

В KIA обычный круглый антенный штекер, где найти прямоугольный штекер или переходник совершенно непонятно. Уже думал припаять прямо к плате обычную круглую антенную розетку, но жутко не хотелось разбирать магнитолу и тем более что-то колхозно подпаивать к плате. В итоге нашел в Царицыно переходник, был он всего в двух местах, за 600 р. и за 500 р. Подумал и взял за 500 р. Дороговато в рамках концепции, но зато без особого гемороя. Показалось не сильно надежным соединение кабеля и антенного штекера, укрепил термоклеем.

Дальше встал вопрос как крепить. Кронштейны от туссана были, но естественно они не подходили и доработать их не представлялось возможным. В итоге решил делать свои из стальных уголков толщиной 1 мм. Вот это было самое сложное, до идеала пока так и не довел, но уже близок к этому.

На фотке кронштейны стоят неправильно, нужно поменять местами.

Сегодня прикинул в машину и заодно заслушал.

После пролоджи играет отлично. С флешки читает прекрасно. Осталось допилить кронштейны, и что-то придумать с щелями по бокам. Они примерно по 6 мм с каждой стороны. Может у кого-то будут ценные идеи как их аккуратно закрыть?

Читайте также:
