Как расширить диапазон fm приемника магнитолы panasonic

Обновлено: 08.01.2025

Первый выход из положения - приобрести так называемый конвертер. Иногда его неправильно называют конвертор, адаптер и даже конвектор (ха-ха). О конвертерах будет отдельная страница.

Итак, соблюдая разумную осторожность вскрываем аппарат. Смотрим, к чему подключена ручка настройки частоты. Это может быть вариометр (металлическая, в несколько сантиметров штуковина, обычно их две или одна двойная, с продольными отверстиями, в которые вдвигаются или выдвигаются пара сердечников.) Этот вариант часто применялся раньше. Пока я не буду писать о нем.( Попросите и напишу.) И это может быть КПЕ - пластмассовый кубик размером несколько сантиметров (2. 3). В нем живет несколько конденсаторов, которые меняют свою емкость по нашей прихоти. (Существует еще метод настройки варикапами. При этом регулятор настройки очень похож на регулятор громкости. Мне такой вариант не встречался).

2. НАЙДЕМ ГЕТЕРОДИННУЮ КАТУШКУ И ПОДКЛЮЧЕННЫЕ К НЕЙ КОНДЕНСАТОРЫ.

Итак, у Вас КПЕ! Действуем дальше. Ищем вокруг него медные катушки (желтые, коричневые спирали из нескольких витков. Обычно они бывают не ровные, а наперекосяк смятые и поваленные. И это правильно, так их настраивают.). Мы можем увидеть одну, две, три и более катушек. Не пугайтесь. Все очень просто. Включаем ваш аппарат в разобранном виде (не забудем подключить антенну подлиннее) и настраиваем его на любую радиостанцию (лучше не на самую громкую). После этого потрогаем металлической отверткой или просто пальцем (контакт необязателен, просто проведите чем-нибудь рядом с катушкой. Реакция приемника будет разной. Сигнал может стать громче или может появиться помеха, но катушка, которую мы ищем даст самый сильный эффект. Перед нами проскочит сразу несколько станций и прием будет полностью нарушен. Значит вот она какая ГЕТЕРОДИННАЯ катушка. Частоту гетеродина определяет контур, состоящий из этой самой катушки и включенных параллельно ей конденсаторов. Их несколько - один из них находится в КПЕ и заведует перестройкой частоты (мы ловим с его помощью разные станции), второй тоже находится в кубике КПЕ, вернее на его поверхности. Два или четыре небольших винтика на задней поверхности КПЕ (обычно она обращена к нам) это два или четыре подстроечных конденсатора. Один из них используется для подстройки гетеродина. Обычно эти конденсаторы состоят из двух пластин, наезжающих друг на друга при вращении винтика. Когда верхняя пластина находится точно над нижней, то емкость максимальна. Потрогайте эти винтики отверткой. Сместите их туда-сюда на несколько (как можно меньше) градусов. Можете маркером пометить их начальное положение, чтобы застраховаться от неприятностей. Какой из них влияет на настройку? Нашли? Он и понадобится нам в ближайшем будущем.

3. ЕЩЕ РАЗ ОПРЕДЕЛИМСЯ, КУДА ПЕРЕСТРАИВАЕМСЯ И ДЕЙСТВУЕМ.

Какой диапазон есть в Вашем приемнике и какой нужен. Понижаем частоту или повышаем? Чтобы понизить частоту достаточно добавить 1. 2 витка к гетеродинной катушке. Как правило она содержит 5. 10 витков. Возьмите кусочек голого луженого провода (например вывод от какого-нибудь длинноногого элемента) и поставьте небольшой протез. После такого наращивания катушку надо подстроить. Включаем приемник и ловим какую-нибудь станцию. Нет станций? Чепуха, возьмем антенну подлиннее и покрутим настройку. Вот, что-то поймалось. Что это. Придется подождать, когда скажут или взять другой приемник и поймать то же самое. Смотрите, как расположилась эта станция. На том ли конце диапазона. Нужно сдвинуть еще ниже? Легко. Сдвинем плотнее витки катушки. Снова поймаем эту станцию. Теперь хорошо? Только ловит плохо (антенна нужна длинная). Правильно. Теперь найдем антенную катушку. Она где-то рядом. К ней обязательно подходят провода от КПЕ. Попробуем включив приемник вставить в неее или просто поднести к ней какой-нибудь ферритовый сердечник (можно взять дроссель ДМ, сняв с него обмотку). Громкость приема увеличилась? Точно, это она. Для снижения частоты необходимо нарастить катушку на 2. 3 витка. Кусочек жесткого медного провода подойдет. Можно просто заменить прежние катушки на новые, содержащие на 20% больше витков. Витки этих катушек не должны лежать плотно. Изменяя растяжение катушки и искривляя ее мы меняем индуктивность. Чем плотнее намотана катушка и чем больше в ней витков, тем выше ее индуктивность и ниже будет рабочий диапазон. Не забывайте, что реальная индуктивность контура выше индуктивности отдельно взятой катушки, так как она суммируется с индуктивностью проводников, которые составляют контур.

Вторая составляющая, определяющая частоту контура - емкость. Кроме переменной емкости КПЕ и подстроечного конденсатора (помните винтики?) в контуре участвуют дополнительные конденсаторы величиной в несколько десятков Пф для сужения диапазона перекрытия и повышения плавности настройки и паразитные емкости: емкость монтажа и самой катушки. Чем толще провод катушки, тем выше паразитная емкость. При плотном сжатии витков катушки растет не столько индуктивность, сколько емкость катушки.

Для наилучшего приема радиосигнала наобходимо, чтобы разница в резонансных частотах гетеродинного и антенного контуров составляла 10,7 МГц - это частота фильтра промежуточной частоты. Это называется правильным сопряжением входного и гетеродинного контуров. Как его обеспечить? Читаем дальше.

РИС.1. Высокочастотная часть платы УКВ-FM радиоприемника. Хорошо видно, что подстроечный конденсатор входного контура (CA-P) установлен в положение минимальной емкости (в отличие от гетеродинного подстроечного конденсатора CG-P). Точность установки роторов подстроечных конденсаторов 10 градусов.

Катушка гетеродина (LG) имеет большую прореху в намотке, которая снижает ее индуктивность. Эта прореха появилась в процессе настройки.

В верхней части фотографии видна еще одна катушка. Это входной антенный контур. Он широкополосный и не перестраивается. Телескопическая антенна подключена именно к этому контуру (через переходный конденсатор). Назначение этого контура - снять грубые помехи на частотах значительно ниже рабочих.

интересные РАДИОСХЕМЫ самодельные

ELWO
2SHEMI
БЛОГ
СХЕМЫ
- РАЗНЫЕ
- ТЕОРИЯ
- ВИДЕО
- LED
- МЕДТЕХНИКА
- ЗАМЕРЫ
- ТЕХНОЛОГИИ
- СПРАВКА
- РЕМОНТ
- ТЕЛЕФОНЫ
- ПК
- НАЧИНАЮЩИМ
- АКБ И ЗУ
- ОХРАНА
- АУДИО
- АВТО
- БП
- РАДИО
- МД
- ПЕРЕДАТЧИКИ
- МИКРОСХЕМЫ
- ВОПРОС-ОТВЕТ
- АКУСТИКА
- АВТОМАТИКА
- АВТОЭЛЕКТРОНИКА
- БЛОКИ ПИТАНИЯ
- ВИДЕОТЕХНИКА
- ВЫСОКОВОЛЬТНОЕ
- ЗАРЯДНЫЕ
- ЭНЕРГИЯ
- ИЗМЕРЕНИЯ
- КОМПЬЮТЕРЫ
- МЕДИЦИНА
- МИКРОСХЕМЫ
- МЕТАЛЛОИСКАТЕЛИ
- ОХРАННЫЕ
- ПЕСОЧНИЦА
- ПРЕОБРАЗОВАТЕЛИ
- ПЕРЕДАТЧИКИ
- РАДИОБАЗАР
- ПРИЁМНИКИ
- ПРОГРАММЫ
- РАЗНЫЕ ТЕМЫ
- РЕМОНТ
- СВЕТОДИОД
- СООБЩЕСТВА
- СОТОВЫЕ
- СПРАВОЧНАЯ
- ТЕХНОЛОГИИ
- УСИЛИТЕЛИ
- Страница 1 из 3
- 1
Здравствуйте.
Помогите пожалуйста!
Купил знакомым приёмник (не дешёвый). Они (как оказалось) слушают только одну частоту, которая в диапазоне УКВ (65,9 — 74 МГц). Я этого не знал. А купленный приёмник имеет fm частоту (87,5 — 108 МГц).
Возможно ли как то расширить диапазон частоты до УКВ?
Читал, что есть конвертеры. Но они все предназначены для автомагнитол.
Есть ли такие конвертеры (расширители, или как их правильно назвать) для обычных, переносных радиоприёмников, которые крепятся на антенну?
Приёмник "Panasonic RF-3500".

Буду очень благодарен за помощь.
Спасибо.
Перестроить маловероятно без опыта
Или тоже самое дешевле и своими руками с нужным диапазоном
ifyAB=0

Все автомобили с внутреннего Японского рынка оснащены радио приемниками принимающими FM и AM диапазоны. С AM диапазоном проблем нет, он имеет ту же полосу частот что и наш отечественный который подписывается как средневолновый 503-1286КГц. А вот с FM диапазоном сложнее, т.к. он делится на три радиодиапазона 65,9-74 МГц в нем вещались и вещаются радиостанции бывшего СССР :-). Следующий 76-90 МГц, на нем ведется активное вещание в Японии. Последний диапазон частот 87,5-108 МГц используетя Америкой Европой и Россией. А теперь ворос для чего такая заморочка была придумана? А для того чтоб во временя холодной войны между державами граждане не прослушивали на бытовых радиоприемниках радиопредачи условного врага. Хотя непонятно почему тогда диапазон средних волн у Нас одинаковый, да и радио передачи на средних волнах можно пойма за пару тысяк километров, а УКВ не дальше пары сотен … — Вояки одним словом :-)

Теперь к делу. Большенство FM радиостнций в городах России вещают именно в европейском диапазоне и для приема их на японском радиоприемнике необходимо произвести адаптацию. Адаптацию можно выполнить двумя путями.

Переделать непосредственно радиоприемник. Несмотря на то что японкие радио приемники заточены именно на работу в японском диапазоне частот, возможность переделать есть. Достигается это выпаиванием перемычки определяющей рабочий диапазон частот. После еще необходимо произвести подстройку катушек индуктивности в блоке радиоприемника. В целом такой метод может реализовать только человек с довольно широкими знаниями в радиоэлектронике. Если же Вы не обладаетель таких знаний, то можно отдать работу знатному радиолюбителю который проделает работу за Вас и за определенное денежное вознаграждение. При удачных обстоятельствах, если магнитолла все еще будет рабтать не погибнув от смелых и неосознанных действий мастера :-) должны получить хорошее качество приема всех радиостанций в европейском диапазоне, соответсвенно японский диапазон нам будет не доступен после данной переделки.

Второй метод. Он гораздо попроще в реализации, но для хорошего результата надо будет немного поэксперементировать. Начинается он с установки FM конвертора сдвигающего частотный диапазон. Разумеется конвертер стоит уже почти у всех и данной идеей Я Вас не удивил, но качество приема радиостанций особенно в городе с конвертером очень сильно страдает и это главная проблема. Качество приема здесь ухудшается тремя факторами:

радиоприемник теперь принимает на частоте прослушиваемой радиостанции два сигнала, сигнал частоты которая отображается на дисплее и сигнал котрый сдвигается конвертором. Соответсвено Мы будем слушать грубо говоря обе радио станции одновременно. Ну прям такого Я не встречал, но сигнал помехи нам гарантирован.

шаг при поиске радиостанций у Японцев 0.2MHz а в европейском диапазоне 0.1MHz. Соответвенно при поиске часто бывает что радиоприемник не может поймать несущую частоту радио и принимает радио станцию за помеху. И если же в ручную настроиться на необходимую частоту, то прием будет не уверенным.

в Японских машинах с приличной комплектацией аудио систем, часто встречаются активные радио антены. В этих антенах установленны усилители и фильтра выделяющие именно Японский диапазон частот ослабляя все что к нему не относится. Это повышает помехозащенность от соседних частот которые могут мешать уверенному приему при высокой плотности несущих радиочастот. В общем этот очень полезный в Японии фильтр прилично ослабляет наш европейский диапазон.

Разобравшись в причинах разберемся в том, что Мы можем сделать.

Самый простой способ поменять магнитоллу на ту, у которой есть нормальный европейский диапазон. Таким образом Мы сразу выполним два пункта мешающих слушать радио без помех. Но третий пункт все равно будет досаждать периодическими помехами при прослушивании. Третий пункт можно выполнить только двумя способами.

Первый — необхдимо снять антену, демонтировать усилитель, и заменить штырьевую родную антену на более длинную, как минимум в три раза длиннее. В этом случаи небходимо будет поменять антену полностью, т.к. длинный антенный штырь не будет держаться в штатном подвижном шарнире и будет постоянно заваливаться. Еще одинм минусом в данном методе будет нарушение дизайна автомобиля, длинный штырь антены будет неуместно смотреться на современном автомобиле.

Второй – заменить фильтра в антенном усилителе. Данный способ более сложный в исполнении, но зато в итоге Мы получим поноценную антенну отвечающим всем вышеперечисленным требованиям.

Фильтра представляют собой трех ногую микросхему, такик микросхем нам понадобится две. Для замены фильтров сначала необходимо демонтировать антену. Для этого необходимо аккуратно оттопырить потолочную обшивку и головкой на 19мм открутить гайку фиксирующую антену. Вытаскивая гайку необходимо быть осторожным и не выронить ее во внутрненности усилителя крышы. Если это сделать, то потом будет занятие на пол часика по извлечению ее от туда. Далее демонтированную антуну разбираем и выпаиваем из нее плату усилителя. В данной плате и стоят наши виновники мешающие слушать качественно радио, два фильтра. Для пайки фильтров лучше воспользоваться паяльной станцией. Из-за того, что плата усилителя имеет двухсторонний монтаж, прогреть ее одним обычным паяльником вероятность не большая. После замены фильтров все собираем в обратном порядке и наслаждаемся результатом – прием FM радиостанций уверенный, прием AM радиостанций тоже не плох :-).

Теперь хочу рассказать о промежуточных решениях в вопросе адаптации радиоприема к нашему радио диапазону без замены родной магнитоллы включающей радио приемник.

Первый вариант. Ставим просто конвертор FM диапазона. Да мы сразу получаем помехи от наложения частот в FM диапазоне, плюс очень серьезное ослабление в AM диапазоне. Для снижения ослабления в диапазоне средних волн необходим просто вывести выключатель питания конвертора. Без питания конвертор не работает и не ослабляет полезный сигнал AM диапазона, хотя ослабление все же есть но оно не так значительно. Многие спросят, а зачем вообще на AM диапазон, здесь изначально все радиостанции шипят и звук не какой. А вот нравятся Мне слушать радио в дальних поездках, плюс Я живу на Сахалине, а он рядом с Японией и иногда вечерком едешь из далека, поймаешь какую нибудь прикольную радиостанцию и получаешь некое удавольствие от некого разнообразия. Думаю есть единомышленники и в других регионах.

Воторой вариант. Снимаем плату усилителя из антены, провод от тантены припаиваем напрямую к кабелю. Далее ставим сначала конвертор FM диапазона а за ним уже подпаиваем демонтированный усилитель провод от которого уже вставляется в радио приемник. Результатом будет плохой прием AM радиостанций, как с этим бороться Мы уже знаем :-), и более уверенный прием FM, но всеравно нам еще далеко до результата европейских радиоприемников.

Всем привет!

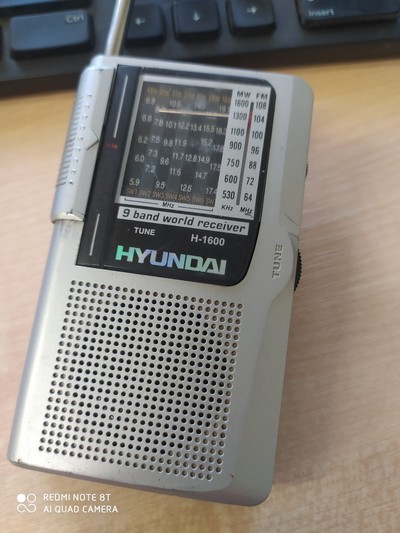

Попал мне в руки простенький fm- приемник. Так как на работе в тишине скучно, решил его отнести туда, дабы какой-никакой звуковой фон в ночные смены слушать.
Но обнаружилась одна проблема: интересующие меня станция вещает на частоте 105,7 МГц, а верхний предел приемника около 102 МГц.
Сразу прошу прощения за отсутствие фото - делал на работе, на коленке. Из инструментов- набор отверток с Али для разбора телефона.
В общем, сначала подумал, что проблема механическая: полоска-индикатор настройки стоит неправильно и не дает прокрутить колесико выше.
После разборки выяснил, что не в механике дело - регулятор выкручивался как раз до верхнего предела шкалы настройки. Там, где указывалось 108 FM по факту было 102.
Быстро загуглил запрос: как изменить диапазон fm- приемника. Кстати, запрос оказался не редким. На первом попавшемпопавшемся форуме нашел совет: нужно найти гетеродинную катушку и изменить расстояние или количество витков. Катушка определяется так: подносишь металлический предмет (в моем случае отвертка) к катушкам по очереди. Если настройка на станцию резко меняется - это и есть гетеродинная катушка. Выглядит как несколько витков провода, залитых парафином. Найдя искомую, аккуратно растопырил витки. И - о, чудо: вместо предельных 102 МГц приемник поймал станцию на 107! Далее сборка, поиск нужной станции и наслаждение музыкой и чувством собственной нев. ебенности)

Дубликаты не найдены

Сообщество Ремонтёров

5.7K поста 34.5K подписчика

Правила сообщества

Посты с просьбами о помощи в ремонте создаются в дочернем сообществе:

К публикации допускаются только тематические статьи с тегом "Ремонт техники".

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют базовые правила Пикабу.

А на 112 и 121 там пилоты авиалайнеров переговариваются. Расширяйте дальше )

108-118 - переговоров нет. Приводы, маяки, КГС.

у пилотов модуляция АМ, на FM детектор вряд ли что разборчиво будет

Пилоты работают в АM ,а не FM

Поэтому прием плавающий и постоянно уходит.

Как я изменил диапазон приёмника 100-420Mhz Р313М2 ?

А легко - сунул ему на антенный вход ПЧ с анализатора HP. Теперь можно уши греть выше гигагерца, а подключенное дополнительно железо выявляет короткие по времени выходы в эфир на произвольных частотах.

Мы с Вами свяжемся

Там аналоговая регулирвка, что ли? Тыщу лет уже продают только цифровые с фапч, по 300 рублей пучёк.

Загуглить и сделать все по инструкции вот это я понимаю

На телефоне трудно печатать твёрдый знак.

Дабл ять ещё лучше

Неплохо бы и входные цепи согласовать с гетеродином, а так чуйка упадет.

Церезин. Может и так.

Дружище, молодец. Есть чем гордиться и не обижайся на завистников. А посочувствуй им.

Главное растопыривать без фанатизма и не забудь про клей момент

Кроме них разве там было еще что-то интересное?

К примеру, в Омске на 105,7 Ретро ФМ вещает

А в Новосибирске - "Бизнес FM"

Раньше так расширяли, провод в комп и пейджера читать.

Мой товарищ так КВ диапазон растянул - поставил вместо верёвочки от ручки настройки к КПЕ резинку.

Я еще, будучи школьником, так расширил диапазон в японской магнитоле. Он был с 88 до не помню скольки, но популярные станции были дальше. До сих пор не понимаю, как я понял, что нужно просто растянуть эту "пружинку". И шкалу потом новую пришлось сделать.

Океан-214 для Пикабушника

Здравствуйте. Связались с нами из столицы с просьбой перевести Океан дедушки в FM-диапазон, сделать ему профилактику и поменять антенну. Из поднебесной по нашей рекомендации хозяин сам заказал антенну и передал её посредством службы доставки вместе с приёмником к нам.

Ни одного таракана, листика и прочего мусора внутри. Только немного пыли.
Для адаптации китайской антенны мы расточили резьбу с 4 до 5.
Перестроили диапазон. Так как владелец из столицы, станций много и они идут часто по всему диапазону, важно было, чтобы приёмник перекрывал весь диапазон 87,5-108 МГц. У нас получилось) Где-то раньше у меня есть пост про перестройку, не будем снова об этом. Процесс отлажен, так сказать.
Провели обслуживание, после всех наших действий добились чувствительности приёма 15 мкВ/м.
Перейдём к ручкам. Ручки тембра утеряны, а громкость сломана.
Берём новые ручки. Они, конечно без доработок не подходят. Точим переходные латунные втулки. Фотки забыл сделать, к сожалению.

Получилось вот так. Ручки согласованы. Ну и конечно же, синие светодиоды вместо подсветки)))

Шутка))) Оставляем штатные лампы в 9м цоколе.
В результате, все функции работают, от батареек играет)
я в ВК.
я в инсте.
Поймали сигнал маяка местного аэропорта))) Всё диапазоны принимает)

Ремонт частотника LENZE 9300

Навеяло постом Ремонт IGBT модуля. Я тоже решил поучавствовать в конкурсе на самый всратый ремонт, и вот что у меня получилось:

А вот как было, когда я только разобрал девайс:

Плата прогорела насквозь, пришлось так делать. Всем добра:)

Дорогая, я починил

БМ молчал, на всякий случай, простите)

Ремонт парогенератора Bosch b22l залипание кнопки

В стародавние времена (лет 6 назад) по советам знающих людей приобрел парогенератор Bosch как на картинке:

Супруга была несказанно рада. С рождением очередного спиногрыза, глажки сильно добавилось, а тут такая обнова. Ультимативный плюс данного девайса, в сравнении с обычным утюгом, его радикально меньший вес, это не увесистая гантеля которой надо шваркать, а легкая пушинка, которой водишь по белью и оно магическом образом разглаживается.

С водой не парились, рекомендации заливать дистилированную игнорировали. Со временем он начинал "плеваться" водой вместо пара. Тогда я выкручивал фильтр (на картинке внизу с красной полоской) там типа металической губки фигулина. Закидываем её в уксус, ждем пару часов, потом промываем водой, и она как новая. Утюг опять готов к работе.

Но вот недавно станция "захромала". Кнопка пуска пара стала залипать, и пар валил непрерывным потоком, гладить стало сильно проблематично.

Мною было принято решение (под тяжестью пинков от супруги конечно), самолично разобрать супостата и учинить ему ремонт. Собравшись с силами - водрузил его на стол и. И не смог его вскрыть, идиотские винты под звездочку имели еще и какуюто пипку внутри. Подлезть моим домашним набором бит было совершенно не возможно. В последствии я узнал, что эти сабаки зовутся торекс.

Деваться некуда, решил сдать в сервис. Сразу в авторизированный, на диагностику. Сервис в нашем городе давнышный, хотябы не обманут. Принес, диагностика 500 рэ. В неисправностях указал, что ещебы его почистить неплохо, раз уж разбирать будут. Ну и вот.

К концу недели позвонил мастер, и сказал: "так и так, кнопка идет в сборе с шлангом и бачку пипец, если по нормативам проиводителя чинить - все надо менять. Но я могу бачок почистить и кнопку починить. Как вы желаете?" я конечно немного удивился такому раскладу, кнопка в сборе с шлангом - это как так вообще? Да и с херали бачок поломан, если все работает кроме залипантя кнопки. Но спросил не это, спросил сколько че будет стоить. Ответ мастера еще больше удивил: "я не знаю, это у менеджера надо узнавать". Я в недоумении спрашиваю: "а ты тогда мне зачем звонишь?". В ответ какой-то бред: "ну вы менять будете или чинить?" на что я ответил резонное: "а как я решу, если ты мне ценник не говоришь?" за сим онэповесил трубку.

Через время позвонил манагер и сообщила тоже самое, но уже с ценами кнопка со шлангом стоит 7 тыщ. Бачок надо менять стоит 6 тыщ. И еще 2 тыщи стоит работа. Итого 15. Но мастер может почистить бачок и починить кнопку за 4 тысячи. Я сказал что подумаю, и полез в инет смотреть сколько же сейчас стоит новая станция.

Таких уже не продают, но прогресс не стоит на месте и станции с похожими характеристиками обойдется гдето в 9-10 тысяч. Двойная стоимость ремонта. Но наученный горьким опытом починки стиральной машины, я подозревал, что в силу возраста, у станции может еще чтото сломаться через время, какойнить тэн или блок управления, и тратить такие деньги смысла нет. Для себя решил, раз чистка и кнопка стоят 4, то без чистки вполне можно обойтись, а 2 тыщи фик с ними, пусть чинит. С этим решением приехал ателье.

На месте состоялся диалог с манагером. Манагер, внезапно, звонит и спрашивает у мастера, сколько будет стоить ремонт, хотя ранее мастер утверждал что вообще не вкурсе и цену не назначает. Ну ок. Говорю манагеру "чистить не надо, тока кнопку починить, сколько будет стоить?" она спрашивает у мастера в трубку, тот ей - 4 тыщи. Ок говорю, значит чистка бесплатно? Пусть чистит, а кнопку не надо. Манагер призадумалась, спросила у мастера, потом передала трубку мне. Ну понятно он там чтото проблеял, но смысла прирекаться небыло. Не хочет не заставишь. Сказал пусть собирает все взад как было - заберу девайс.

Забрал станцию и поехал в магаз инструментов, там мне впарили набор бит с этими подлыми торексами и еще какойто лабудой. 800 рублей. Типа крафтулс, фирма, прослужит долго и много где пригодится (ага, шуруповерт раз в год достаю). Ну ок. Потратился.

Разобрал сегодня утюг, достал кнопку - 2 контакта, 3 проводка. Отпаять и припаять новую - 4 тыщи? Пригляделся, подковырнул выключатель, внутри две пружинки, вроде все цело. Наверное от времени пружинки сжались, чуть подрастянул их. Собрал обратно. Понажимал. Работает вроде. Собрал все в обратном порядке, включил. Пошел курить пока нагревается. Слышу, жена кричит.. Прибегаю, все норм. Только есть нюанс. Кнопку я собрал "наоборот". Она в положении ВКЛ все время, а как нажимаешь - отключается. Утюг нагрелся и давай пар пускать, нажал кнопку - он выключается.

Кароч пока жду пока он остынет чтоб заново разобрать, решил запилить пост. Вобщем остается интрига, получится собрать по человечьи, съэкономить 3200 рублей и посетовать на жадного ремонтника. Или ничего не выйдет, я угорел на ненужный набор, и придется покупать новый, а мастер был прав запросив четыре тыщи за столь сложный ремонт. Ответ ждите в камментах.

Старик

Подопытная магнитола с Honda под кличкой Gathers AX-299 она же CLARION.
Проц - NEC D178096GF
Тюнер - FS256-13


Посвящается всем любителям HONDA Fit

Пример перестройки японского FM диапазона на EURO

1. Находим на штекере тюнера точку VT (обычно она подписана), меряем напряжение в точке VT тюнера - при нижней частоте 76.0 MHz = 1.29v и при наибольшей 90 MHz = 7.1v

2. Далее ищем резистор, диод, перемычку (иногда они обозначены JP, US, ER, CLOCK и. т.д.) в данной аппарате - перекидываем резистор R513 в положение R517, получаем EURO диапазон 87.5 - 108 MHz.


3. Проверяем, работает ли EURO диапазон если да то нам повезло, меряем напряжение в точке VT тюнера - на всем диапазоне не меняется, около 8,5v, возвращаемся на японский диапазон, чтоб найти катушку гетеродина.

4. Теперь нужно заняться тюнером, определяем катушку Гетеродина, её легко найти, вставляем в центр алюминиевую проволоку или можно потрогать пальцем, и смотрим за напряжением на выводе VT, оно должно меняться.
в данном тюнере это катушка под номером (1) на фото, было 10 витков, оставляем 5-6 витков, смотрим за напряжением на точке VT, неужели попали, подстраиваем катушку раздвиганием витков, у меня получилось настроить 87.5 - 108 MHz. напряжение в пределах 1.5в - 7.5в. Приёмник начинает ловить наш диапазон. (Поиск катушки гетеродина лучше произвести до перепайки резистора то есть на японском диапазоне)


5. Перенастройка остальных контуров.
- Необходимо перенастроить входной LC-контур на середину нового диапазона - номер (2) на фото. Выпаиваем соответствующую катушку и удаляем один виток. Впаиваем обратно, регулируем расжатием витков, добиваемся наилучшего качества на слабых станциях на всём диапазоне.

6. Потребуется подстроить ещё одну катушку у меня она под номером (3), здесь настраиваем чувствительность тюнера, находим станцию с самым слабым сигналом, удаляем один виток катушки и регулируем расжатием витков, наблюдаем за качеством и громкостью на слух.
