Щоб відмінити демонстраційний екран (DEMO), див.
стoр. 11.
проигрыватель с встроенным FM.

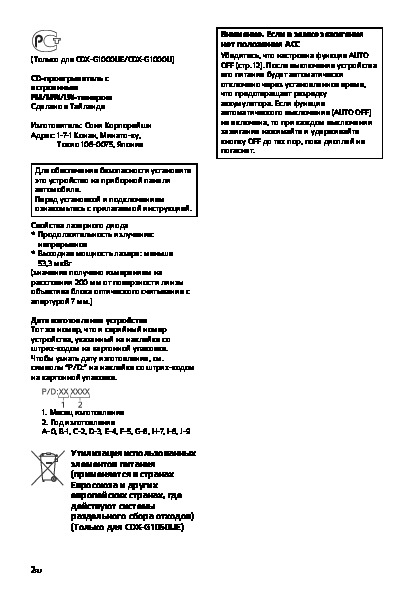

(Только для CDX-G1000UE/CDX-G1000U)
CD-проигрыватель с
FM/MW/LW-тюнером
Сделано в Тайланде
Изготовитель: Сони Корпорейшн
Адрес: 1-7-1 Конан, Минато-ку,
Токио 108-0075, Япония
Свойства лазерного диода
Продолжительность излучения:
Выходная мощность лазера: меньше
(значение получено измерением на
расстоянии 200 мм от поверхности линзы
объектива блока оптического считывания с
апертурой 7 мм.)
Дата изготовления устройства
Тот же номер, что и серийный номер
устройства, указанный на наклейке со
штрих-кодом на картонной упаковке.
Чтобы узнать дату изготовления, см.
символы “P/D:” на наклейке со штрих-кодом
на картонной упаковке.
1. Месяц изготовления
2. Год изготовления
A-0, B-1, C-2, D-3, E-4, F-5, G-6, H-7, I-8, J-9
Утилизация использованных
элементов питания
(применяется в странах
Евросоюза и других
европейских странах, где
действуют системы
раздельного сбора отходов)
(Только для CDX-G1050UE)
Для обеспечения безопасности установите
это устройство на приборной панели
автомобиля.
Перед установкой и подключением
ознакомьтесь с прилагаемой инструкцией.
Внимание. Если в замке зажигания
нет положения ACC
Убедитесь, что настроена функция AUTO
OFF (стр. 12). После выключения устройства
его питание будет автоматически
отключено через установленное время,
что предотвращает разрядку
аккумулятора. Если функция
автоматического выключения (AUTO OFF)
не включена, то при каждом выключении
зажигания нажимайте и удерживайте
кнопку OFF до тех пор, пока дисплей не
погаснет.
RU Содержание Справочник по деталям и органам управления .
Справочник по деталям и органам управления, Справочник по деталям и органам, Управления
Справочник по деталям и органам управления
На номерной кнопке 3/
(повтор) имеется тактильная точка.
SRC (источник)
Включение питания.
Смена источника сигнала.
-OFF
Нажмите и удерживайте в течение
1 секунды для выключения питания.
Нажмите и удерживайте более
2 секунд для выключения питания и
дисплея.
Кнопка снятия передней панели
SEEK +/–
Автоматическая настройка на
радиостанции. Нажмите и
удерживайте для настройки вручную.
/ (пред./след.) /
(назад/вперед)
Дисковый регулятор
Приемник сигналов с пульта
дистанционного управления
Слот для дисков
Окошко дисплея
(извлечь диск)
Переход в режим обзора при
воспроизведении.
Возврат к предыдущему экрану.
MODE (стр. 7)
AF (альтернативные частоты)/TA
(сообщения о текущей ситуации на
дорогах)
Настройка AF и TA.
-PTY (тип программы)
Нажмите и удерживайте, чтобы
выбрать PTY в RDS.
Номерные кнопки (1–6)
Прием сохраненных в памяти
радиостанций. Нажмите и
удерживайте для сохранения станций.
ALBUM /
Пропуск альбома для
аудиоустройства. Нажмите и
удерживайте для непрерывного
пропуска альбомов.
случайное воспроизведение.
SHUF (случайное воспроизведение)
PAUSE
DSPL (дисплей)
Изменение индикации на дисплее.
-SCRL (прокрутка)
Нажмите и удерживайте для
прокрутки индикации.
На кнопке VOL (громкость) + есть
тактильная точка.
Перед использованием снимите
изоляционную пленку.
ATT (приглушение звука)
Приглушает звук. Чтобы отменить
приглушение звука, нажмите еще раз.
Переход в меню SOUND.
-MENU
Нажмите и подержите, чтобы открыть
меню настройки.
()/ (+)/ (–)/ ()/ENTER
Выполнять настройку параметров и т.
п. можно с помощью кнопок
VOL (громкость) +/–.

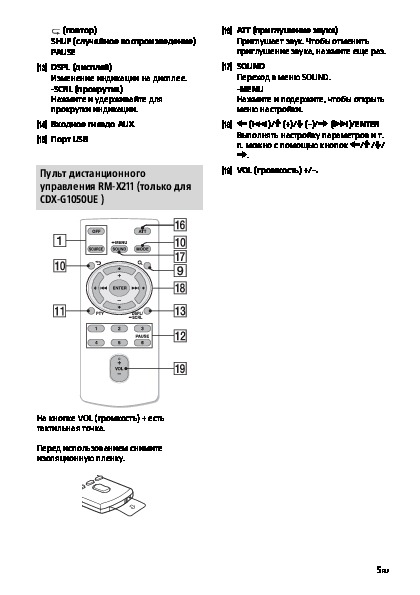

управления RM-X211 (только для
Начало работы, Снятие передней панели, Установка часов
Подключение устройства usb, Установка часов 1, Подключение устройства usb 1
Снятие передней панели
Во избежание кражи устройства можно
снять с него переднюю панель.
Нажмите и удерживайте кнопку
передней панели , затем
снимите панель, потянув на себя.
Предупредительный звуковой сигнал
Если до поворота выключателя зажигания
в положение OFF с устройства не была
снята передняя панель, то в течение
нескольких секунд будет слышен
предупредительный звуковой сигнал.
Звуковой сигнал будет слышен только в
том случае, если используется
встроенный усилитель.
поверните дисковый регулятор
для выбора [GENERAL], затем
нажмите дисковый регулятор.
регулятор, выберите [CLOCK-ADJ],
затем нажмите дисковый
Начнет мигать индикация часа.
регулятор для установки
значения часов и минут.
Для изменения индикации нажмите
кнопку SEEK +/–.
После установки минут нажмите
Установка завершена, после чего часы
начнут отсчет времени.
Для отображения часов нажмите кнопку
DSPL.
Уменьшите громкость на
Подключите устройство USB к
Установка передней панели
Подключение другого переносного аудиоустройства, Прослушивание радио, Подключение другого переносного
Аудиоустройства, Подключение другого переносного аудиоустройства 1
Уменьшите громкость на
аудиоустройство ко входному
гнезду AUX (мини-
стереоразъему) на аппарате при
кабеля* (не входит в комплект).
* Обязательно используйте разъем прямого
Нажимая кнопку SRC, выберите
Выравнивание уровня громкости
подключенного устройства с другими
источниками
Для прослушивание радио нажмите
кнопку SRC и выберите [TUNER].
Нажимая кнопку MODE, измените
диапазон (FM1, FM2, FM3, MW или
поверните дисковый регулятор
для выбора [GENERAL], затем
нажмите дисковый регулятор.
регулятор, выберите [BTM], затем
нажмите дисковый регулятор.
Радиостанции закрепляются за
номерными кнопками и сохраняются в
памяти устройства в порядке частот.
Нажимая кнопку MODE, измените
диапазон (FM1, FM2, FM3, MW или
Использование cистемы радиоданных (rds), Использование cистемы радиоданных, Rds)
Во время приема радиостанции,
которую необходимо сохранить,
нажмите и удерживайте
номерную кнопку (1–6), пока не
появится индикация [MEM].
Выберите диапазон, затем
нажмите номерную кнопку (1–6).
Функция AF выполняет постоянную
перенастройку радиостанций, имеющих
самый сильный сигнал в сети, а функция
TA обеспечивает прием сообщений или
программ (TP) о текущей ситуации на
дорогах, если их прием возможен.
Нажимая кнопку AF/TA, выберите
[AF-ON], [TA-ON], [AF/TA-ON] или
Для сохранения станций RDS с
параметрами AF и TA
Можно выполнить предварительную
настройку станций RDS с параметрами AF/
TA. Задайте AF/TA, затем сохраните
станцию с помощью BTM или вручную.
При выполнении предварительной
настройки вручную можно также
сохранить станции без RDS.
Для приема экстренных сообщений
При включении AF или TA экстренные
сообщения будут автоматически
прерывать текущее вещание.
При настройке громкости во время
приема сообщения о текущей
ситуации на дорогах
Уровень громкости будет сохранен в
памяти для последующего приема таких
сообщений, независимо от обычного
уровня громкости.
Для прослушивания одной
региональной программы (REGIONAL)
Когда функции AF и REGIONAL включены,
устройство не будет переключаться на
другую региональную станцию с более
сильной частотой. При выезде за пределы
области приема определенной
региональной программы установите
параметр [REG-OFF] в меню настройки
GENERAL во время приема FM-
радиостанции (стр. 12).
Эта функция не работает в
Великобритании и некоторых других
регионах.
Функция местной привязки (только
для Великобритании)
Эта функция позволяет настраиваться на
волну других местных станций в данном
районе, даже если они не занесены в
память приемника под номерными
кнопками.
Во время приема в диапазоне FM
нажмите номерную кнопку (1–6), для
которой запрограммирована местная
станция. Не более чем через 5 секунд еще
раз нажмите номерную кнопку местной
станции. Повторяйте процедуру, пока не
будет найдена местная радиостанция.
сохраненных в памяти
Установка альтернативных частот
(AF) и сообщений о текущей
ситуации на дорогах (TA)
Воспроизведеие, Воспроизведение диска, Воспроизведение устройства usb
Воспроизведение диска 1, Выбор типов программ (pty), Установка часов (ct) воспроизведеие
Для поиска нужного типа программы
используется функция PTY.
Нажмите и удерживайте кнопку
PTY во время приема в
регулятор, пока не отобразится
требуемый тип программы,
затем нажмите дисковый
Устройство начнет поиск станции,
передающей программу выбранного
типа.
Тип программ
Данные CT, передаваемые с сигналами
RDS, используются для установки часов
устройства.
Установите [CT-ON] в меню
Вставьте диск (этикеткой вверх).
Воспроизведение начнется
автоматически.
Могут использоваться устройства USB типа
MSC (запоминающее устройство большой
емкости), такие как флеш-носитель USB,
цифровой плеер, телефон Android™,
совместимые со стандартом USB.
В зависимости от используемого
цифрового плеера или телефона с ОС
Android может потребоваться установить
MSC в качестве режима подключения USB.
Для получения подробных сведений о
совместимости устройства USB посетите веб-
узел поддержки, указанный на задней стороне
обложки.
Воспроизведение следующих файлов MP3/
WMA не поддерживается:
сжатых без потери данных;
защищенных авторскими правами;
файлов DRM (Управление цифровыми
многоканальных звуковых файлов.
Выбор типов программ (PTY)
INFO (Информация), SPORT
EDUCATE (Образование), DRAMA
CULTURE (Культура),
SCIENCE (Наука), VARIED (Переменная),
POP M (Поп-музыка), ROCK M (Рок-
музыка),
EASY M (Умеренная музыка),
LIGHT M (Легкая классика), CLASSICS
(Классика),
OTHER M (Прочие типы
WEATHER (Погода), FINANCE
CHILDREN (Детские
SOCIAL A (Общественная
RELIGION (Религия), PHONE IN
(Звонки в прямой эфир),
LEISURE (Досуг), JAZZ
COUNTRY (Музыка
NATION M (Национальная
OLDIES (Старые шлягеры), FOLK
M (Народная музыка), DOCUMENT
(Документальные репортажи)
Установка часов (CT)
Поиск и воспроизведение композиций, Поиск и воспроизведение, Композиций
Поиск и воспроизведение композиций 1
Подсоедините устройство USB к
Начнется воспроизведение.
Если устройство уже подключено, для
запуска воспроизведения нажимайте
кнопку SRC, чтобы выбрать [USB].
Отрегулируйте громкость на
Для остановки воспроизведения
Нажмите и удерживайте кнопку OFF в
течение 1 секунды.
Для удаления устройства
Остановите воспроизведение, затем
удалите устройство.
Поиск и воспроизведение
Во время воспроизведения
нажмите кнопку (повтор) для
или SHUF для воспроизведения в
Нажимайте кнопку (повтор)
или SHUF несколько раз, чтобы
выбрать нужный режим
Воспроизведение в выбранном
режиме может начаться не сразу.
Доступные режимы воспроизведения
отличаются в зависимости от выбранного
источника звука.
При воспроизведении с CD или
устройства USB нажмите кнопку
(обзор)*. Отобразится список
Когда появится список композиций,
нажимайте кнопку
* Во время воспроизведения с устройства
нажмите и удерживайте кнопку
более 2 секунд, чтобы вернуться
непосредственно к началу списка
категорий.
регулятор, выберите требуемую
категорию поиска, затем
нажмите дисковый регулятор для
Повторите шаг 2 для поиска
Для выхода из режима Quick-BrowZer
Поверните дисковый регулятор,
чтобы выбрать элемент.
Переход в списке выполняется шагами
по 10 % от общего количества
элементов в списке.
Привет всем)))
Дошли руки, наконец-то приобрел магнитолу с USB + сохранил управление на руле (большое спасибо добрым людям дружащим с паяльником). Изначально мечтал поставить голову Alpine из дорогих линеек и не париться с переходниками и с перепайкой пульта. Но как-то в итоге стало жалко отдавать столько денег, тем более с звуком ничего серьёзного я делать не собирался в дальнейшем. Выбор пал на проверенную мною и временем фирму Sony, а именно на Sony CDX-G1000UE, у бати в машинах стояли Sony Xplod, у меня в четвёрке сонька стояла тоже, звук всегда очень нравился) Ничего не имею против Pioneer, просто к сонькам душа больше лежит, да и по дизайну они мне больше нравятся)
Да да, штатные динамики заиграли по другому, намного интереснее, более насыщенно, слышно каждый инструмент, низов стало больше. Доволен как слон!)))
Устройства компании Sony традиционно имеют оригинальный дизайн, который придает им дополнительную индивидуальность. Автомагнитола CDX-G1000UE также порадует пользователей привлекательным внешним видом и современным дизайном. Расположенные на передней панели разъемы USB и Aux позволяют быстро подключать к устройству дополнительное оборудование (телефон, USB-карту памяти, плеер и т.д.). Кнопки управления имеют яркую зеленую подсветку, которая обеспечивает комфортное использование устройства в темное время суток. На черном дисплее символы подсвечиваются белым цветом. Передняя панель съемная, благодаря чему у Вас есть возможность забрать ее с собой, покидая автомобиль.
Digital Clarity Tuner
В данной модели автомагнитолы использована оригинальная технология Sony, которая уменьшает шум и расширяет возможности FM-приемника со стереозвуком. Digital Clarity Tuner дает возможность слушать радиотрансляции в хорошем качестве и более широком стереофоническом диапазоне.
Dynamic Realty Amp 2
В устройстве используется оригинальный динамический усилитель Dynamic Realty Amp 2, разработанный с использованием мощной ИС для уменьшения искажений и сохранения качества первоисточника. Устройство отличается более низким внутренним сопротивлением по сравнению с обычными продуктами, что обеспечивает хорошую воспроизводимость слабых звуковых сигналов.
Встроенный 4-канальный усилитель обеспечивает высокую выходную мощность (55Втх4 макс.), благодаря которой звуковые композиции имеют особый объем и естественность звучания.
Большое количество настроек устройства расширяет возможности автомагнитолы, обеспечивая дополнительный комфорт. Например, Вы можете выбрать одну из предустановок эквалайзера в зависимости от звучащей композиции и Ваших предпочтений. 7 вариантов эквалайзера: Xplod, Space, Vocal, Custom, Edge, Cruise, Gravity, OFF. Также Вы можете отрегулировать звуковой баланс, уровень громкости сабвуфера, яркость дисплея и другие параметры.
Перед Вами Инструкция автомагнитолы Sony CDX-G1000U(UE). Вы можете ознакомиться и скачать данное руководство по эксплуатации бесплатно. Инструкция по применению на русском языке, предложенная производителем, позволяет правильно использовать Вашу бытовую технику и электронику.
Инструкция автомагнитолы Sony CDX-G1000U(UE)
Информация отображена на картинке
Информация отображена на картинке
Информация отображена на картинке
Информация отображена на картинке
Как использовать наш сайт инструкций OnlineManuals
Наша цель состоит в том, чтобы предоставить вам быстрый доступ к содержанию инструкции для автомагнитолы Sony CDX-G1000U(UE). С помощью онлайн просмотра, Вы можете быстро просмотреть содержимое инструкции и найти решение проблемы с автомагнитолы Sony CDX-G1000U(UE).
Для Вашего удобства
Если листать руководство пользователя автомагнитолы Sony CDX-G1000U(UE) прямо на сайте, не очень удобно для Вас, есть два возможных решения:
• Просмотр в полноэкранном режиме - легко просмотреть руководство пользователя (без загрузки его на свой компьютер), Вы можете использовать режим полноэкранного просмотра. Для просмотра инструкции пользователя автомагнитолы Sony CDX-G1000U(UE) на полном экране, используйте кнопку «Открыть в Pdf-viewer».
• Загрузка на компьютер - Вы можете также скачать Инструкция автомагнитолы Sony CDX-G1000U(UE) на свой компьютер и сохранить его в файлах.
Многие люди предпочитают читать документы не на экране, а в печатной версии. Возможность печати руководства пользователя также была предусмотрена на нашем сайте, и вы можете использовать ее, нажав на иконку «печать» в Pdf-viewer. Нет необходимости печатать все руководство автомагнитолы Sony CDX-G1000U(UE), можно выбрать только нужные страницы инструкции.
Распиновка магнитолы Сони подразумевает правильную установку, подключение и настройку автомобильного аудио устройства. При выполнении подобных работ нужно соблюдать некоторые правила, в противном случае, магнитофон будет функционировать некорректно.
Составляющие для подключения
Для подключения автомагнитолы используется несколько видов деталей.
Коннекторы
Важной частью схемы подключения аудио устройства являются разъемы. Существуют следующие типы коннекторов:
- Индивидуальные. Применение таких разъемов требует использования переходника ISO или обрезки провода. Соединять кабели подобным способом нежелательно. Это может приводить к перебоям в работе магнитолы или выходу аппаратуры из строя. Специалисты рекомендуют применять термоусадочные кембрики и другие средства безопасности.
- Стандартные. Разъемы ISO удобны в использовании. Если аудио устройство Сони оснащено стандартными коннекторами, подключение не занимает много времени.
Провода
Важную роль в установке автомагнитолы играет правильное подсоединение плюсового кабеля. При соединении устройства с аккумуляторной батареей используется предохранитель. При выборе деталей нужно учитывать диаметр проводов, который должен соответствовать размеру разъема головного блока. Для повышения эффективности работы АКБ подключение осуществляют с учетом следующих нюансов:
- черный кабель, идущий от батареи, является массой;
- желтый провод считается плюсовым;
- красный кабель отвечает за передачу сигнала головному устройству при повороте ключа в замке зажигания;
- синий провод подводится к антенне или дополнительным устройствам.
Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »
Согласно руководству пользователя, распиновка для автомагнитолы Sony осуществляется следующим образом:
- Желтый силовой кабель используется в качества плюса. Эта часть системы отвечает за питание блока управления.
- Красный провод подключается через замок зажигания. Этот кабель отвечает за отключение головного устройства при прекращении работы двигателя.
Некоторые автовладельцы скручивают плюсовые провода и подключают их к бортовой сети. Делать так нельзя. Магнитола в таком случае работает независимо от состояния двигателя, что приводит к быстрому разряду аккумулятора. Если аппаратуру подключают к отечественным автомобилям, красный провод можно подсоединять к 5 контакту колодки БСК. При выборе этой схемы аудио устройство будет работать только при включенном двигателе.
Способы подключения
Существует 3 метода установки магнитолы, каждый из которых считается правильным.
Обычная кнопка
Подключение осуществляется через кнопку, к которой подводится красный кабель головного устройства. Она имеет двухфазный тип. При использовании такой схемы подключения магнитолы Sony блок управления работает постоянно. При необходимости выключения звуковой аппаратуры питание прекращают нажатием кнопки.
Аварийка
В этом случае применяется не простая кнопка, а автомобильная аварийка. Работает система следующим образом:
- при использовании аварийки питание на головной блок подается через постоянный плюсовой кабель;
- если кнопка не нажата, магнитола подпитывается от замка зажигания.
Схема подключения автомагнитолы Сони выглядит следующим образом:
- провод подсветки аудио устройства подсоединяют к подсветке прикуривателя;
- питание после поворота ключа подается с колодки часов;
- электрический ток поступает с аккумулятора или прикуривателя;
- черный провод отводится от прикуривателя.
Через соленоид
Если автомобиль снабжен двухпроводным соленоидом, срабатывающим при закрытии и открытии дверей, схема подключения автомагнитолы Sony выглядит так:
- при открытии двери машины сигнал попадает в реле Р1, последнее срабатывает и начинает подавать питание к головному устройству;
- при закрытии двери срабатывает реле Р2, питание прекращается, аудио устройство отключается.
Схема имеет большое количество недостатков, главным среди которых является высокое потребление энергии за счет ввода лишнего реле.
Монтаж автомагнитолы и как ее снять
После подключения автомагнитолы к бортовой сети одним из вышеуказанных способов выполняются следующие работы:
Снять автомагнитолу можно следующим образом:
- с аккумуляторной батареи скидывают массу, что помогает предотвратить возникновение короткого замыкания;
- наружную панель снимают, отдергивая фиксаторы и подтягивая вверх;
- вывинчивают шурупы, расположенные над консолью системы климат-контроля;
- убирают пепельницу (после этого нужно снять винты, удерживающие головной блок магнитолы).
После выполнения указанных работ аудио устройство можно вытащить.
Настройка и эксплуатация
Согласно инструкции по эксплуатации автомагнитолы Sony, при первом включении необходимо настроить все необходимые параметры.
Как настроить время
Часы аудио устройства марки Сони имеют 24-часовой формат индикации. Настраивать их можно следующим образом:
- нажимают и удерживают кнопку выбора (на экран выводится меню настройки);
- после появления надписи CLOCK-ADJ нажимают кнопку SEEK;
- когда начинает мигать индикация часа, поворотом регулятора громкости выбирают нужное значение;
- индикатор перемещают нажатием кнопки SEEK, после чего устанавливают требуемый параметр;
- нажатием кнопки выбора настройка времени завершается.
Как настроить радио
Настроить радиостанции на магнитоле Сони можно следующими способами:
- Автоматическое сохранение. После нажатия кнопки SOURSE дожидаются появления индикатора TUNER. Для изменения диапазона используют клавишу MODE. После выбора нужной радиостанции нажимают кнопку SEEK. Настройки сохраняются в памяти устройства. Радиостанции располагаются в порядке повышения частот.
- Ручное сохранение. Во время приема радиостанции нажимают и удерживают номерную кнопку. Появление индикации MEMORY свидетельствует о сохранении параметров.
Как разблокировать магнитолу
Согласно инструкции по применению автомагнитолы, разблокирование производится следующим образом:
- Устройство демонтируют. Расположенный на верхней крышке код записывают или запоминают.
- После появления индикации CODE вводят требуемые цифры. Делается это путем нажатия на кнопки предварительной настройки радиостанций. Для подтверждения нажимают *. Если код введен некорректно, можно повторить ввод. Количество потраченных попыток отражается на экране.
Автолюбитель, знающий, как настроить магнитолу Сони в машине, может без труда проводить ремонтные работы.
Читайте также:
