Автомагнитола lg lac m0510 схема

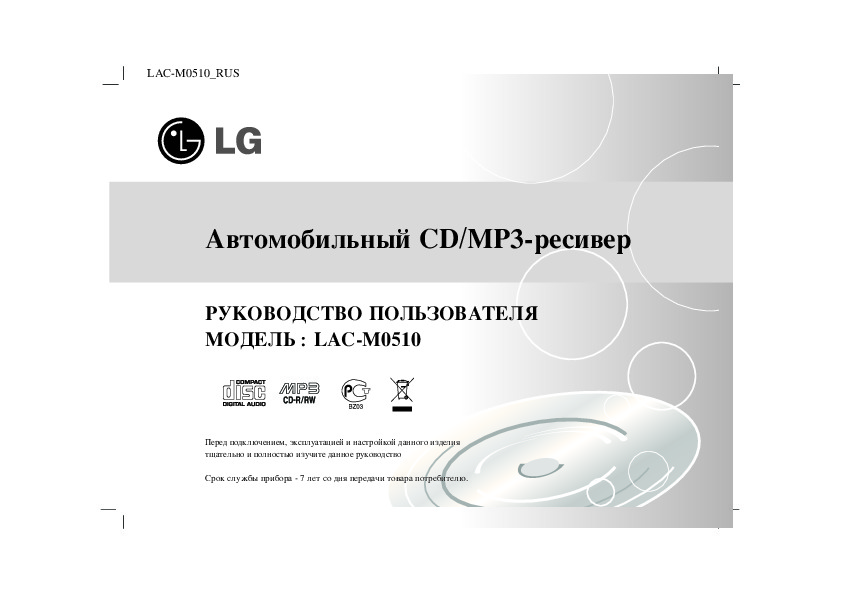

Срок службы прибора - 7 лет со дня передачи товара потребителю.
Ржание

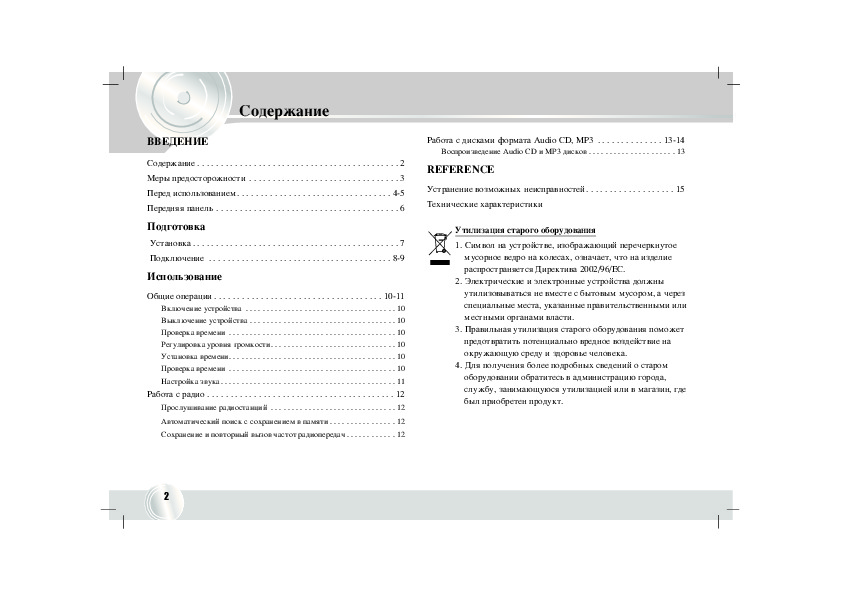

Меры предосторожности. 3
Перед использованием. 4-5
Передняя панель. 6
Использование
Общие операции. 10-11
Включение устройства. 10
Выключение устройства. 10
Проверка времени. 10
Регулировка уровня громкости. 10
Установка времени. 10
Проверка времени. 10
Настройка звука. 11
Работа с радио. 12
Прослушивание радиостанций. 12
Автоматический поиск с сохранением в памяти. 12
Сохранение и повторный вызов частот радиопередач. 12
Воспроизведение Audio CD и MP3 дисков. 13
Утилизация старого оборудования
1. Символ на устройстве, изображающий перечеркнутое
мусорное ведро на колесах, означает, что на изделие
распространяется Директива 2002/96/ЕС.
2. Электрические и электронные устройства должны
утилизовываться не вместе с бытовым мусором, а через
специальные места, указанные правительственными или
местными органами власти.
3. Правильная утилизация старого оборудования поможет
предотвратить потенциально вредное воздействие на
окружающую среду и здоровье человека.
4. Для получения более подробных сведений о старом
оборудовании обратитесь в администрацию города,
службу, занимающуюся утилизацией или в магазин, где
был приобретен продукт.
Внимание, Меры предосторожи
Меры предосторожи
ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ОТКРЫВАТЬ
Предупреждение: Чтобы уменьшить опасность поражения
электрическим током, не снимайте крышку и заднюю панель
данного изделия. Внутри изделия нет деталей, с которыми
может работать пользователь. По вопросам обслуживания
обратитесь к квалифицированному обслуживающему персоналу.
Предупреждение: Чтобы уменьшить опасность поражения
электрическим током, не подвергайте данное изделие
воздействию капель или брызг воды, дождя и влаги.
Предупреждение: Из-за высокой температуры окружающей
среды рекомендуется использовать прибор только в том случае,
если он установлен в машине.
KLASSE 1 LASER PRODUKT
CLASSE1 PRODUIT LASER
Предостережение: не допускайте попадания влаги на данное
изделие.
Это устройство использует лазерную систему.
Чтобы гарантировать правильное использование данного изделия,
тщательно изучите руководство пользователя и сохраните его для
обращения в будущем. Если необходимо выполнить техническое
обслуживание устройства, обратитесь в официальный сервисный центр (см.
процедуру обслуживания).
Использование органов управления, настроек, а также выполнение
процедур, отличных от описанных в данном руководстве, может привести к
Чтобы избежать прямого воздействия лазерного луча, не пытайтесь
открывать корпус. При открытом корпусе возможно видимое лазерное
излучение.
Предостережение: если элемент питания отсоединяется или
разряжается, память предварительных настроек стирается и
Символы, используемые в данном руководстве, Обращение с устройством, Замечания по дискам

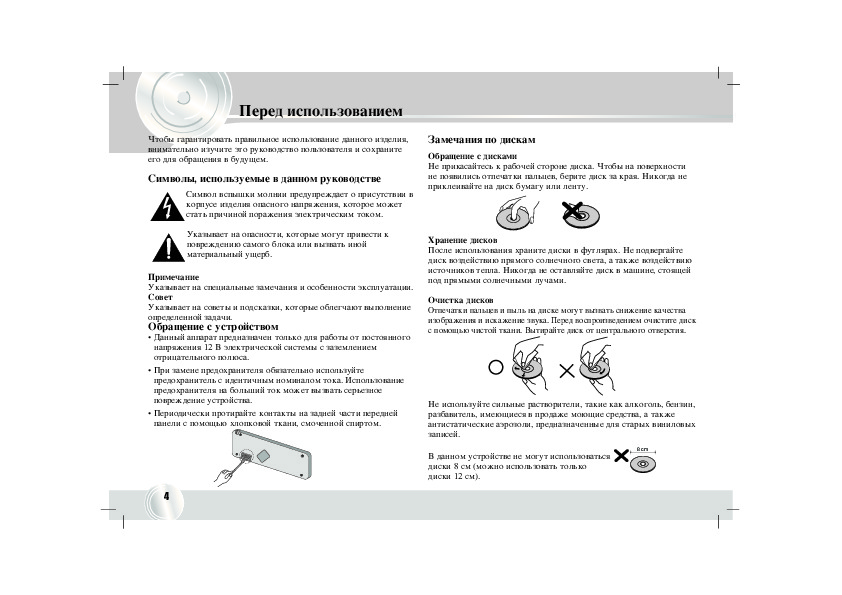

ед использованием
Чтобы гарантировать правильное использование данного изделия,
внимательно изучите это руководство пользователя и сохраните
его для обращения в будущем.
Символы, используемые в данном руководстве
Символ вспышки молнии предупреждает о присутствии ]
корпусе изделия опасного напряжения, которое может
стать причиной поражения электрическим током.
Указывает на опасности, которые могут привести к
повреждению самого блока или вызвать иной
материальный ущерб.
Примечание
Указывает на специальные замечания и особенности эксплуатации.
Совет
Указывает на советы и подсказки, которые облегчают выполнение
определенной задачи.
Обращение с устройством
• Данный аппарат предназначен только для работы от постоянного
напряжения 12 В электрической системы с заземлением
отрицательного полюса.
• При замене предохранителя обязательно используйте
предохранитель с идентичным номиналом тока. Использование
предохранителя на больший ток может вызвать серьезное
повреждение устройства.
• Периодически протирайте контакты на задней части передней
панели с помощью хлопковой ткани, смоченной спиртом.
Замечания по дискам
Обращение с дисками
Не прикасайтесь к рабочей стороне диска. Чтобы на поверхности
не появились отпечатки пальцев, берите диск за края. Никогда не
приклеивайте на диск бумагу или ленту.
Хранение дисков
После использования храните диски в футлярах. Не подвергайте
диск воздействию прямого солнечного света, а также воздействию
источников тепла. Никогда не оставляйте диск в машине, стоящей
под прямыми солнечными лучами.
Очистка дисков
Отпечатки пальцев и пыль на диске могут вызвать снижение качества
изображения и искажение звука. Перед воспроизведением очистите диск
с помощью чистой ткани. Вытирайте диск от центрального отверстия.
Не используйте сильные растворители, такие как алкоголь, бензин,
разбавитель, имеющиеся в продаже моющие средства, а также
антистатические аэрозоли, предназначенные для старых виниловых
записей.
