Привет, друзья.
Давно себе присматривал функциональную, и в то же время не портящую эстетический вид салона магнитолуку.
Итак, вот это чудо китайского производства.

Немного характеристик: Android 8.1, IPS экран 7" (1024х600px), проц. 4 яд., 2 gb RAM, 16 gb встроенной памяти (можно выбрать 32). Ну и много всяких опций: возможность подключить фронт.(рег будет писать в память магнитолы)/задн. камеры, контроль давления в шинах, BT, Wi-fi, TV, 3G/4G, GPS, MIC, и короче что только Вашей душе будет угодно… За этот простор возможностей, собственно, я ее и выбрал.

В комплекте куча всяких проводов, 2 ISO переходника (для нашей а4 б6/b7 и видимо для а3), камера заднего вида, GPS антенна, внешний микрофон, Wi-fi антенна, переходник для радио антенны (к сожалению не подходит, надо брать такой как ТУТ), CAN-адаптер (CAN-BUS Decoder). В общем, для подключения и работы все необходимое имеется.

По поводу подключения.
Распиновка колодок к сток магнитоле (у меня стояла Symphony 2).

Рспиновка андроид магнитолы.

Достаем сток магнитолу ключами. (или просто режем старую кредитку)

Берем ISO переходник и вставляем 3 наших колодки и соединяем с магнитолой. Так же подключаем КАН-адаптер…

Вот тут у меня начались проблемы. Так как у меня свапнута с АКПП на МКПП и г.в. авто конец 2003 года(рестайлинг, можно сказать), замкнуть пины в мозгах(или что там делали, не помню), чтобы заработали фонари заднего хода при включении задней передачи не удалось. Проблема в том, что лампы заднего хода после свапа горят постоянно(я вытащил лампы просто), и как сделать задний ход на рестайловой мы пока не поняли. На 2002 дорес. б6 замкнули и все работает, на рес. после 2002 нет…
В связи с этим, если подключить кан-адаптер, по кан-шине видит напряжение на фонари з/х и пытается включить камеру заднего хода, постоянно!
Так как решить проблему с з/х пока не понять как, я начал изучать как работает кан-шина и можно ли эту проблему обойти.
Если посмотреть на схему заводской колодки А (Connector A), видим 7 и 12 пины являются CAN-BUS H (High) и CAN-BUS L (Low) соответственно. И такие обозначения у них не из-за скорости передачи, а это два провода одной шины. High/Low разделяют, как я понял, на передачу важных (High — двигатель, трансмиссия, КПП… думаю принцип ясен) и менее важных (Low — комфорт, звук, климат и тд). В моей ГУ нет кан-шины, а есть такие пины как CAN-RX (High) и CAN-TX (Low). Идут они к кан-адаптеру (CAN-BUS Decoder). В нем кан команды различных авто переводятся в понятные универсальные команды для ГУ.
Проще говоря, происходит обмен данными между блоками и уже кан-адаптер эти данные интерпретирует в команды для ГУ. Это позволяет уменьшить количество проводов. Например, для той же камеры заднего вида уже не придется тянуть сигнальный провод на фонари, а команда о их включении поступит по кан-шине.
Тогда от кан-адаптера просто обрезал провод отвечающий за задний ход. Сигнал о з\х перестал поступать на ГУ при этом. Но началась другая проблема — перестала закрываться машина по брелку. Просто не реагирует. В общем я хз как это объяснить, возможно, для начала просто нужно разобраться с задним ходом, а потом и подключу кан-адаптер. Сейчас я его просто снял, ц\з заработало сразу. У кого сток КПП, или дорест, не парьтесь, таких приключений не будет, кан будет работать нормально.

Еще один момент с подключение — это провод АСС. Сигнал, при отсутствии которого магнитола уходит в сон и не жрет аккумулятор! Это очень важно. Так как как пару дней АСС у меня был запитан на постоянный +. Выключал ее на кнопку просто. Магнитола постоянно была, как бы, включена, но с выключенным экраном. В одно утро я ели завелся от этого, благо аккум хороший.

Взял АСС с колодки ключа зажигания. Магнитола будет включаться, если вставить ключ, выключится если его достать (если машину заглушить и ключ находится в замке — магнитола работает). Очень все просто и удобно. В настройках магнитолы есть функция "Ожидание", можно поставить от 0 до 60 минут. Это время как раз и есть временем пока у магнитолы просто выключен экран, но она работает. Удобно если отойти в магазин на 10 минут и опять по новой все не включать.
Вот тут берем АСС.

Была такая инструкция. Даже с корявым русским переводом.

Фото с разных ракурсов. Смотрится гармонично. Так как кнопки климы, подстаканника, есп и визитницы у меня покрашены черной матовой краской мотип, магнитола попала прямо в тон их цвета! Как по мне, смотрится шикарно. )

Схема подключение автомагнитолы в Audi практически не отличается от других вариантов соединения головного устройства в авто. Схема подключения автомагнитолы Audi будет рассмотрена нами подробно, приведена инструкция по установке.

Подключение

Типичная схема подключения головного устройства в автомобиле Ауди выглядит вот так:

Автомагнитола для Ауди А6 и других моделей и схема подключения

А это другая схема:

Автомагнитола для Ауди А6

Распиновка

Что касается распиновки, то она выглядит следующим образом:

На разъем 4 идет питание, если поворачивается ключ в ЗЗ в положение ACC;
На 5 идет провод усилителя;
Антенна или подсветка на 6;
На 7 постоянное питание;
На 8 – минусовой провод.

Примечание. Осуществив подключение магнитолы в Ауди по этой схеме, получим следующую картину: устройство будет включаться не только кнопкой, но и при повороте ключа в положение 1.

Автомагнитола delta audi

Что касается динамиков, то проводку надо соединять с ними так:

5/6 разъемы – это фронт/правый;
7/8 – фронт/левый.

Если подключается внешний усилитель, то общая картина будет выглядеть так:

Разъемы 1/2 – тыловая акустика;
В разъем 3 надо вдеть один провод, разделенный на 4 части (подразумевается подключение 4-канального усилителя);
4/5 – фронтальная акустика;
6 – питание.

Адаптер

Сегодня можно купить различные полезные штуки, чтобы значительно повысить функционал автомагнитол Ауди старых моделей. Так, можно приобрести специальный адаптер для штатных головных устройств, который позволит слушать музыкальные композиции с SD-карт и флешек USB.

Примечание. Адаптер подключается в специальное место сзади штатных магнитол.

Специальный адаптер и схема его подключения

Вот так в итоге будет выглядеть схема подключения, осуществленная посредством адаптера (Yatour).

Примечание. Динамики и усилитель можно подбирать другие, но на наш взгляд Алпайн впереди, Хертц сзади и усилитель Блаупункт превратят салон вашего Ауди в мечту меломана. Если еще добавить к общей картине сабвуфер, то это только плюс.

Автомагнитолы audi a3

Установка автомагнитолы выполняется обязательно со снятием металлической рамки (если она имеется). Что касается проводки, то ее можно, так сказать, «окультурить» изолентой.

Audi a4 b6 автомагнитола

Штатные автомагнитолы при подключении могут нуждаться в вводе кода.
Ниже приводится инструкция, как и что делать:

Включаем автомагнитолу;
На экране высвечивается окошечко с просьбой ввести код (SAFE или что-то подобное);
Надо одновременно нажать на кнопки «RDS»/«TP» и удерживать их до тех пор, пока на дисплее не появится число «1000»;
Вводим код для определенной модели штатной автомагнитолы Ауди с помощью кнопок/цифр.

Примечание. Может понадобиться нажимать на одну и ту же кнопку, например на 1 два раза, чтобы подтвердить ввод.

После высвечивания на дисплее требуемого кода, нажимаем и удерживаем «RDS»/«TP»;
Магнитола должна включиться.

Audi chorus автомагнитола

Установка

Панели некоторых штатных автомагнитол Ауди немного шире посадочного места. Конечно, в случае со штатными устройствами такого быть не должно, но ситуация такая наблюдается. Немного доработки и все, сядет как родная.

Демонтаж центральной панели

Для этого сначала демонтируем центральные дефлекторы печки с помощью плоской отвертки;
Затем вытаскиваем крутилку скорости вращения вентилятора печки, захватив плоскогубцами и потянув на себя;
Теперь откручиваем накладку регулятора, осуществляющего контроль свежего и теплого воздуха;
Снимаем все кнопки по центру, подковырнув аккуратно отверткой;
Выворачиваем 10 саморезов, находящихся за дефлекторами печки.

Примечание. Два самореза находятся в самом низу, четыре самореза держат БУ печки, еще два фиксируют декоративную планку для дополнительных приборов.

Снимаем центральную панель.

Автомагнитола audi chorus

Непосредственно доработка

Переднюю часть рамки надо отпилить немного;

Отпиливаем переднюю часть рамки

Само головное устройство тоже надо укоротить.

Примечание. Звучит страшно, но это действительно возможно.

Передняя панель магнитолы отсоединяется;
Боковые крепления вынимаются;
Вытаскивается рамка;

Доработка автомагнитолы Ауди

Панелька разбирается на свои составляющие;

Надо подпилить напильником металлические крепления с боков;
Той же участи подвергнуть плату по бокам, но используя уже не напильник, а мелкую шкурку (это делается очень аккуратно);
К панели прикручиваем боковые панели, убирая с каждого края по 2-3 мм;
Собираем все обратно.

Примечание. Бока надо замазать холодной сваркой. Чтобы сварка приклеилась, надо наносить ее на бумажный скотч, которым заранее обклеиваем боковые части панели.

После высыхания закрашиваем.

Плюсы и минусы приведенной схемы подключения и установки

Звучание остается на прежнем уровне, а доработка автомагнитолы, дает гармонию с дизайном и общим интерьером.	Некоторая сложность осуществления на практике для новичков
Использование адаптера дает возможность слушать музыкальные композиции с флешек USB и карточек.	Изменение конструкции автомагнитолы, что скажется на гарантии (хотя такие штатные автомагнитолы без USB сегодня с гарантией не продаются. Их можно купить только с рук).
Можно включать/выключать головное устройство не только кнопкой, но и через замок зажигания, поворотом ключа.

Автомагнитола для audi a3

Приведенная схема подключения не единственная в своем роде. Альтернативные варианты подключения автомагнитол в Ауди и других авто можно найти в статьях нашего сайта, видео обзорах, фото. Штатные автомагнитолы для Ауди А6 или других моделях стоят сегодня недешево.
Если же попробовать найти старые модели головных устройств (цена на них ниже) и доработать своими руками, как описано выше – эффектом уж точно останется доволен каждый.

Штатная магнитола для AUDI A4 2000-2008 (B6,B7) - Parafar PF8745GB на Android 9.0, 8-ядер и 4ГБ-64ГБ

40K 4
64

Штатная магнитола для AUDI A4 2000-2008 (B6,B7) - PCavto vomi FX446R9-MTK-LTE на Android 10, 8-ядер (MTK), 4ГБ-64ГБ, встроенным 4G модемом и DSP

75K 4
64

Штатная магнитола для AUDI A4 2000-2008 (B6,B7) - Carmedia MKD-A787-P на Android 10.0, до 8-ЯДЕР, до 4ГБ-64ГБ и встроенным DSP

Конфигурация Carmedia: -PX30: 4-ядра, Antutu 30К, 2GB/16Gb -PX5: 8-ядер, Antutu 40K, 4GB/32Gb (+3,500р.) -PX6: 6-ТУРБО ядер, Antutu 80K, 4GB/64Gb (+4,500р.)

30К/80K 2
16

Штатная магнитола для AUDI A4 2000-2008 (B6,B7) - FarCar H/XH 050R на Android 10, ТОП процессор, до 6Гб/128Гб, встроенным 4G модемом и DSP

Конфигурация Farcar S400:: H: 4ГБ / 64ГБ XH: 6ГБ / 128ГБ (+10,000р.)

180K 4
64

Штатная магнитола для AUDI A4 2000-2008 (B6,B7) - PCavto vomi ST446R9-T3 на Android 10 и 2ГБ-32ГБ

20К 2
32

Штатная магнитола для AUDI A4 2000-2008 (B6,B7) - LeTrun 9247 на Android 10, ТОП процессор, до 6Гб-128Гб, встроенным 4G модемом и DSP

Конфигурация LeTrun: 4166-: 3Гб-32Гб, без оптич.выхода 3792-: 4Гб-64Гб (+4,500р.) 4196-: 6Гб-128Гб (+10,100р.)

180K 3
32

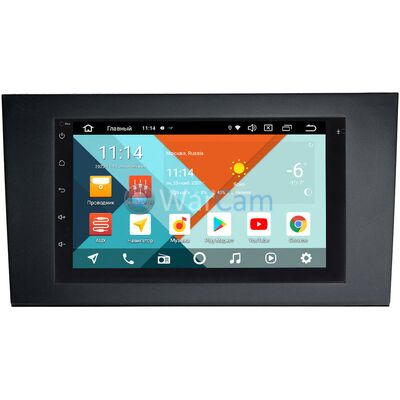

Штатная магнитола для AUDI A4 2000-2008 (B6,B7) - Wide Media KS9247QR-3/32 на Android 10, ТОП процессор, 3ГБ-32ГБ, встроенным 4G модемом и DSP
