Диагностика системы облегчения парковки Chevrolet Captiva

Проверка предупредительного индикатора системы облегчения парковки

Исправна ли лампа?

Перейдите на Шаг 3

Перейдите на Шаг 2

Заменить лампу предупредительного индикатора.

Проверить предохранитель системы облегчения парковки F13 в блоке предохранителей приборной панели.

Перегорел ли предохранитель F13?

Перейдите на Шаг 4

Перейдите на Шаг 5

1. Проверьте на предмет короткого замыкания и при необходимости отремонтируйте.
2. Заменить предохранитель F13.

Находится ли напряжение в указанном диапазоне?

Перейдите на Шаг 7

Перейдите на Шаг 6

Устранить разрыв цепи подачи электропитания на предохранитель F13.

Проверить цепь между предохранителем F13 и комбинацией приборов на наличие обрыва или замыкания на массу.

Найдена ли и устранена ли причина?

Система в норме

Перейдите на Шаг 8

1. Отсоединить разъем контроллера системы облегчения парковки.
2. Проверить цепь между выводом 12 на разъеме комбинации приборов и выводом 15 на разъеме контроллера системы облегчения парковки на наличие обрыва или замыкания на массу.

Найдена ли и устранена ли причина?

Система в норме

Перейдите на Шаг 9

Проверить цепь между массой и контроллером на наличие обрыва.

Найдена ли и устранена ли причина?

Система в норме

Перейдите на Шаг 10

1. Заменить контроллер системы облегчения парковки.
2. Выполнить процедуру перепрограммирования BCM.

Завершена ли замена?

Перейти к пункту "Проверка неисправности системы облегчения парковки".

Проверка исправности системы облегчения парковки

Описание схемы

Система облегчения парковки информирует водителя о неисправности системы посредством предупредительного индикатора и звукового сигнала. 1. Определение неисправности по предупредительному индикатору Когда зажигание включается в первый раз, напряжение зажигания подается с предохранителя F18 в блоке предохранителей панели приборов на входной вывод 1 для обнаружения контроллера системы облегчения парковки (PAS). В ответ контроллер PAS включает предупредительный индикатор на комбинации приборов на 4 секунды, а затем гасит его на то время, пока контроллер выполняет самоконтроль системы PAS. Если в это время контроллер обнаруживает неисправность в системе, по его команде предупредительный индикатор загорается до тех пор, пока не будет устранена неисправность. 2. Определение неисправности по звуковому сигналу Когда включается зажигание, если рычаг переключения передач перемещается в положение "R", контроллер PAS выполняет самоконтроль и включает звуковой сигнал. Если неисправности в системе отсутствуют, контроллер выдает один единственный звуковой сигнал длительностью приблизительно 0,3 секунды. При обнаружении неисправности контроллер выдает 5 раз серию из 3 звуковых сигналов длительностью приблизительно 1,5 секунды.

Рекомендации по диагностике

1. Включить зажигание.
2. Следить за предупредительным индикатором системы облегчения парковки.

Индикатор горит в течение 4 секунд и затем гаснет?

Система в норме

Перейдите на Шаг 2

Установить рычаг переключения передач в положение R.

Включает ли контроллер системы облегчения парковки предупредительный сигнал в обычном режиме сигнализации облегчения парковки (1 раз в течение 0,3 секунд, затем выключение)?

Перейти к пункту "Проверка предупредительного индикатора системы облегчения парковки".

Перейдите на Шаг 3

Выполнить самопроверку исправности датчика. См. пункт "Самопроверка исправности датчика".

Найдена ли и устранена ли причина?

Перейти на Шаг 1

Перейдите на Шаг 4

1. Отсоединить разъем звукового сигнала системы облегчения парковки.
2. Включить зажигание.
3. Проверить напряжение между цепью питания разъема проводов сигнализации и хорошим заземлением.

Напряжение приблизительно соответствует указанному значению?

Перейдите на Шаг 6

Перейдите на Шаг 5

1. Выключить зажигание.
2. Отсоединить разъем контроллера системы облегчения парковки.
3. Проверить цепь напряжения питания на разъеме проводки звукового сигнала на обрыв или замыкание на массу или на положительное напряжение аккумулятора (B+).

Найдена ли и устранена ли причина?

Перейдите на Шаг 13

Перейдите на Шаг 7

Проверить следующие цепи в разъеме проводки звукового сигнала на наличие указанных условий:

• разрыв и короткое замыкание на массу/B+ сигнальной цепи
• разрыв цепи массы

Найдена ли и устранена ли причина?

Перейдите на Шаг 13

Перейдите на Шаг 9

1. Выключить зажигание.
2. Проверить на обрыв или короткое замыкание на массу цепь напряжения зажигания на разъеме жгута проводов контроллера.

Найдена ли и устранена ли причина?

Перейдите на Шаг 13

Перейдите на Шаг 8

Проверить наличие обрыва в цепи массы на разъеме контроллера.

Найдена ли и устранена ли причина?

Перейдите на Шаг 13

Перейдите на Шаг 12

Проверить цепи между BCM и контроллером системы облегчения парковки на наличие обрыва или замыкания на массу.

Найдена ли и устранена ли причина?

Перейдите на Шаг 13

Перейдите на Шаг 10

Проверить цепь выключателя стояночного тормоза на наличие обрыва или замыкания на массу.

Найдена ли и устранена ли причина?

Перейдите на Шаг 13

Перейдите на Шаг 11

1. Заменить звуковой сигнал системы облегчения парковки.
2. Присоединить на место все части системы PAS.
3. Включить зажигание.
4. Следить за предупредительным индикатором системы облегчения парковки.

Индикатор горит в течение 4 секунд и затем гаснет?

Перейдите на Шаг 13

Перейдите на Шаг 12

1. Заменить контроллер системы облегчения парковки.
2. Выполнить процедуру перепрограммирования BCM.

Завершена ли замена?

Перейдите на Шаг 13

Эксплуатировать систему, чтобы проверить, устранена ли неисправность.

Устранена ли причина?

Система в норме

Перейти на Шаг 1

Самопроверка исправности датчика

Описание схемы

Если предупредительный индикатор или звуковой сигнал свидетельствуют о неисправности, необходимо выполнить диагностику цепи датчика, прежде чем исследовать остальные цепи системы облегчения парковки. Контроллер системы облегчения парковки может выполнить проверку исправности для каждого датчика наличия препятствия сзади, используя режим самопроверки исправности датчика. Далее описывается процедура, которую необходимо выполнить, чтобы войти в режим проверки исправности датчика. 1. Включить зажигание. 2. Включить/выключить переключатель стояночного тормоза 3 раза, устанавливая и снимая машину со стояночного тормоза 3 раза в течение 10 секунд после включения зажигания. 3. Контроллер перейдет в режим проверки исправности датчика.

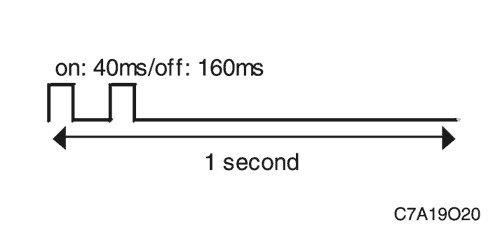

Звуковые коды неисправности датчика

Если неисправности в схеме датчика не обнаружены, контроллер выдаст обычный звуковой сигнал (1 раз продолжительностью 0,3 секунды). При обнаружении неисправности в схеме датчика будет выдан звуковой сигнал, форма которого зависит от вида неисправности, как описывается ниже. Левый угловой датчик

Левый средний датчик

Правый средний датчик

Правый угловой датчик

• 1 цикл продолжается 3 секунды.
• Описанная выше последовательность звуковых сигналов выполняется в течение 2 циклов.
• Если неисправность обнаружена в нескольких датчиках, контроллер повторит звуковой код дважды для всех неисправных датчиков в следующием порядке: левый угловой → левый средний → правый средний → правый угловой.

1. Включить зажигание.
2. Следить за предупредительным индикатором системы облегчения парковки.

Индикатор горит в течение 4 секунд и затем гаснет?

Система в норме

Перейдите на Шаг 2

1. Удалить все предметы на расстояние не менее 2 метров от заднего бампера.
2. Включить режим проверки исправности датчиков, включив-выключив выключатель стояночного тормоза не менее 3 раз в течение 10 секунд после включения зажигания.

Выдается ли звуковой сигнал, соответствующий нормальному режиму работы (только 1 раз продолжительностью 0,3 секунды)?

Перейти к пункту "Проверка предупредительного индикатора системы облегчения парковки".

Перейдите на Шаг 3

Определить, в цепи какого датчика имеется неисправность, используя описание звуковых кодов неисправности датчиков.

Определена ли цепь датчика с предполагаемой неисправностью?

Перейдите на Шаг 4

Проверить, нет ли плохого контакта у подозрительных датчиков.

Найдена ли и устранена ли причина?

Перейдите на Шаг 11

Перейдите на Шаг 5

1. Выключить зажигание.
2. Отсоединить разъем подозрительных датчиков.
3. Включить зажигание.
4. Проверить напряжение между сигнальной цепью и цепью низкого опорного напряжения подозрительных датчиков.

Напряжение приблизительно соответствует указанному значению?

Перейдите на Шаг 8

Перейдите на Шаг 6

1. Выключить зажигание.
2. Отсоединить разъем контроллера системы облегчения парковки.
3. Проверить сигнальную цепь датчика с предполагаемой неисправностью на наличие обрыва или замыкания на массу или положительной напряжение аккумулятора (B+).

Найдена ли и устранена ли причина?

Перейдите на Шаг 11

Перейдите на Шаг 7

Проверить на разрыв или короткое замыкание цепи низкого опорного напряжения подозрительных датчиков.

Найдена ли и устранена ли причина?

Перейдите на Шаг 11

Перейдите на Шаг 10

Проверить контроллер системы облегчения парковки на наличие нарушений контакта.

Найдена ли и устранена ли причина?

Перейдите на Шаг 11

Перейдите на Шаг 9

Заменить подозрительные задние датчики препятствий.

Перейдите на Шаг 11

1. Заменить контроллер системы облегчения парковки.
2. Выполнить процедуру перепрограммирования BCM.

Завершена ли замена?

Перейдите на Шаг 11

Эксплуатировать систему, чтобы проверить, устранена ли неисправность.

Устранена ли причина?

Перейти на Шаг 1
