Установка противотуманных фар на форд эксплорер
Ford Explorer V, Замена линз на BI-LED Sol-5, Установка светодиодных ПТФ + покраска масок.
Про линзы:
Установили Би-светодиодные модули SOL-5
Материал отражателя: Пластик
Покрытие отражателя: Зеркальный хром
Напряжение питания: 12 вольт.
Мощность: 35вт.
Цветовая температура: 4700-5000К
Диаметр линзы: 3 дюйма
Страна производитель: Китай
Про ПТФ:
Установлены Светодиодные ПТФ FOG90V
Мощность 7 вт.
Что сделали:
1. Заменили линзы на bi-led.
2. Отполировали стекла фар
3. Фары забронировали полиуретановой плёнкой.
4. Маски фар окрашены в черный глянцевый цвет.
Ford Explorer V, Замена линз на BI-LED Sol-5 + Установка светодиодных ПТФ.
Про линзы:
Установили Би-светодиодные модули SOL-5
Материал отражателя: Пластик
Покрытие отражателя: Зеркальный хром
Напряжение питания: 12 вольт.
Мощность: 35вт.
Цветовая температура: 4700-5000К
Диаметр линзы: 3 дюйма
Страна производитель: Китай
Про ПТФ:
Установлены Светодиодные ПТФ FOG90V
Мощность 7 вт.
Что сделали:
1. Заменили линзы на bi-led.
2. Отполировали стекла фар, потребовалась глубокая полировка. Самый сложный тип обработки. В этом случае можно удалить более серьезные царапины и даже мелкие сколы на поверхности стекол.
3. Сделали химическое восстановление
4. Фары забронировали полиуретановой плёнкой.
Ford Explorer V, Замена линз на BI-LED + Установка светодиодных ПТФ.
Про линзы:
Установили Светодиодные модули SOL-7
Материал отражателя: Пластик
Покрытие отражателя: Зеркальный хром
Цветовая температура: 5100K
Светодиоды "Zeus 7070"
Страна производитель: Китай.
Про ПТФ:
Установлены Светодиодные ПТФ
Мощность 7 вт.
Производитель Китай.
На сегодняшний день, самые яркие из тех которые нам попадались.
Ради эксперимента включали птф от ТЛК200 и BMW, также сравнивали с Osram LEDriving.
Описание:
Блоки фар – Оригинал Hella
1. Фары на полиуретановом герметике (Не разбираются нагревом) Разобраны по герметику при помощи специального инструмента.
2. Крепление линзы 3 точки
3. Проводка стандартная, доработанная
Ford Explorer, Установка Би-ксеноновых линз.
Про Линзы:
Установлены Би-ксеноновые линзы (модули) Hella 3R
Материал отражателя: штампованный металл
Покрытие отражателя: Зеркальный хром
Цоколь: D1S, D2S, D3S, D4S
Диаметр линзы: 3 дюйма
Страна производитель: Китай
Про Ксенон:
Ксеноновые лампы D2S OSRAM
Описание:
Блоки фар – Оригинал
1. Фары на полиуретановом герметике (Не разбираются нагревом) Разобраны по герметику при помощи специального инструмента.
2. Крепление линзы 3 точки
3. Проводка стандартная, доработанная
Ford Explorer, "Limited Edition" с подсветкой +диодные АГ
поворотники окрашены в черный цвет
Сделана надпись "Limited Edition" с подсветкой
Установлены Светодиодные Ангельские глазки
Если у вас возникли вопросы, вы можете позвонить нам по тел. или написать нам на E-mail Контакты
Устанавливая фары производства компании Тюнинг40 вы получаете:
1 — Улучшение качества света – увеличивается комфортная скорость движения;
2 — Повышение безопасности в темное время суток за счет освещения не только своей полосы, но и всего дорожного полотна, а также обочин и съездов с дороги, лучше видны пешеходы.
3 — Гарантия от запотевания и установленные материалы.
в Санкт-Петербурге для тестовой установки адаптивного круиз контроля под ключ:
Требуется один автомобиль Форд Транзит (2014-2021)
Акционная цена под ключ 25000 ₽

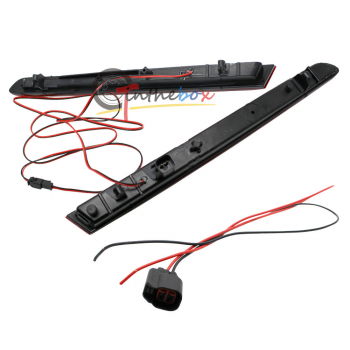

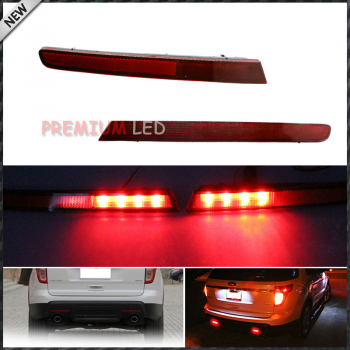

Задние светодиодные противотуманные фары на две стороны для Форд Эксплорер 5
> Система не снимает с водителя обязательств быть внимательным и осторожным за рулем. Если система не включает (не выключает) дальний свет автоматически, может понадобиться ручное переключение.
> Ручное вмешательство может потребоваться при приближении к другим участникам дорожного движения, таким как велосипедисты.
> Система может не работать при низких температурах и прочих сложных погодных условиях. Ниже описываются случаи, когда требуется ручное вмешательство.
> Если огни встречных автомобилей скрыты препятствиями (например, ограждением), система может не выключить дальний свет фар.
> Регулярно проверяйте и меняйте щетки очистителя, чтобы обеспечить для датчика камеры четкий вид через лобовое стекло. На замену необходимо использовать щетки очистителя правильной длины.
Примечание: Отражающие дорожные указатели могут регистрироваться как встречное движение, вызывая переключение на ближний свет фар.
Примечание: При замене ламп фар всегда следует использовать фирменные запасные части Ford. В случае использования ламп других производителей возможно снижение эффективности системы.
Система автоматически включает дальний свет, если освещенность дороги низкая и вблизи отсутствуют другие транспортные средства. В случае обнаружения огней приближающегося транспортного средства, либо дорожного освещения, система отключает дальний свет, чтобы он не мешал остальным участникам движения. Ближний свет остается включенным.
Датчик камеры монтируется по центру за ветровым стеклом автомобиля. Датчик осуществляет непрерывное слежение за условиями движения для принятия решения о включении и выключении дальнего света.
- Темно настолько, что требуется использование дальнего света фар и
- нет движения или впереди есть фонари уличного освещения;
- скорость автомобиля выше 25 миль/ч (40 км/ч).
- уровень наружного освещения достаточно высок и дальний свет фар не требуется;
- обнаружен свет фар или габаритных фонарей приближающегося автомобиля;
- обнаружены фонари уличного освещения;
- скорость автомобиля падает ниже 16 миль/ч (25 км/ч);
- датчик видеокамеры перегревается и блокируется.
Переведите выключатель в положение автоматического включения освещения. См. Автоматическое управление включением внешнего освещения.
Когда система будет готова осуществлять помощь, загорится индикатор.
Примечание: После первого включения зажигания может потребоваться некоторое время на инициализацию системы, особенно в очень темных условиях. В этот период дальний свет фар автоматически не включается.
У системы есть три уровня чувствительности, для доступа к которым используется информационный дисплей. См. Information Displays.
Установленный уровень чувствительности определяет, с какой скоростью восстанавливается дальний свет фар после того, как обнаруженные участники дорожного движения покидают поле зрения.
Примечание: Это временное вмешательство и система через короткое время вернется к автоматическому режиму.
Для полного отключения системы используйте меню информационного дисплея или поверните переключатель освещения в положение включения фар
Для выключения противотуманных фар нажмите переключатель.
Задние противотуманные фонари можно включить, если включены либо передние противотуманные фары, либо фары ближнего света.
Примечание: Используйте задние противотуманные фонари только при видимости меньше 164 футов (50 метров).
Примечание: Не включайте задние противотуманные фонари во время дождя или снегопада.
Примечание: При включенном автоматическом контроле света вы сможете включить противотуманные фары только после включения фар функцией автоматического управления.
Форд Эксплорер. КОРРЕКЦИЯ НАКЛОНА СВЕТОВЫХ ПУЧКОВ ФАР
Этот автомобиль оснащен динамической системой автоматической коррекции наклона. Передние фары не требуют дополнительной регулировки.
Форд Эксплорер. УКАЗАТЕЛИ ПОВОРОТА
• Чтобы включить левый указатель поворота, переведите рычаг в нижнее положение.
• Чтобы включить правый указатель поворота, переведите рычаг в верхнее положение.
Примечание: Слегка нажмите на рычаг вверх или вниз, чтобы указатели поворота мигнули три раза.
8 лет
Выкладываю отчет об установке ПТФ если нет штатной проводки.
1.Посмотрите провода для ПТФ под капотом , под фарами возле лонжеронов. Если проводки нет то это не страшно.
Замените выключатель
для этого снимите часть обшивки панели
Она крепится на нескольких пистонах и одном саморезе, не забудьте отсоединить диагностический разъем.
При замене выключателя вы увидите зелено-синий провод, и это вас радует.
ЭТИ ПРОВОДА ЕСТЬ У ВСЕХ, ПО ЛЮБОМУ!!
После замены выключателя включите зажигание и габариты и выключатель на себя один раз-на панели должна загореться лампочка передних ПТФ, и это вас аще радует.
2 Далее переходим в другую сторону салона, снимаем обшивку порога и находим разъем с 111
К нему подходит зелено- желтый провод 19 пин
далее нужно найти тонкий контакт и припаять к нему провод желательно медный т. к. птф 12v 55w а их у вас две!
вставляем сверху в пустое место
провод прокидываем под капот через перегородку за бордачком
делаем распайку на вторую ПТФ
Массу найти не трудно рядом с туманками есть море место где можно взять массу.
3 Достаем заглушки на бампере, резким движением.
Устанавливаем туманки в направляющие и закрепляем болтами.
Если нет стандартных разъемов на ПТФ то можно их спаять, нужны две маленькие "мамы"
после спайки оденьте контакты на ПТФ и замажьте все герметиком. В дальнейшем не создаст помех при замене лампочки.
Все собираем и пробуем.
Ну вот и весь отчет работы на два часа.
Номера запчастей, необходимых для установки передних ПТФ
1493528 - комплект для установки ПТФ на дорестайл
Включает в себя:
1. 1481005 - правая противотуманная фара
2. 1481007 - левая противотуманная фара
3. 1349712 - винт (4 шт.)
4. 6659902 - гайка (4 шт.)
5. 1337347 - правая накладка на бампер с отверстием для ПТФ
6. 1337349 - левая накладка на бампер с отверстием для ПТФ
7. 1323829 - переключатель освещения в салон с положением для передних ПТФ
Этот переключатель идёт с зелёной подсветкой, с механическим корректором,
без автосвета и диммера (см. примечание ниже)
1521231 - комплект для установки ПТФ на рестайл
Включает в себя:
1. 1209177 - противотуманная фара (2 шт., правая и левая - одинаковые)
2. 1349712 - винт (4 шт.)
3. 6659902 - гайка (4 шт.)
4. 1671268 - правая накладка на бампер с отверстием для ПТФ
5. 1671269 - левая накладка на бампер с отверстием для ПТФ
6. 1471875 - переключатель освещения в салон с положением для передних ПТФ. Опции переключателя: красная подсветка, мех. корректор, без автосвета, без диммера
(см. примечание ниже)
В комплекты не входят:
1599361 - проводка к ПТФ
1589499 - хромированные колечки вокруг ПТФ (только для РЕСТАЙЛА)
Примечание:
Для дорестайла с красной подсветкой, или с зеленой, но с другими опциями (автосвет, диммер, автокорректор) придется покупать п.1-6 из списка на дорестайл отдельно, переключатель тоже отдельно. Аналогично для рестайла.
Номера запчастей для переключателя освещения:
Зеленая подсветка (здесь и далее указываются только присутствующие опции, читайте внимательнее):
1323829 - передние ПТФ, мех. корректор
1323825 - передние ПТФ, автокорректор, диммер
1323827 - передние ПТФ, автокорректор, диммер, автосвет
1323819 - передние ПТФ, мех. корректор, диммер
1323821 - передние ПТФ, мех. корректор, диммер, автосвет
Красная подсветка:
1471875 - передние ПТФ, мех. корректор
1429654 - передние ПТФ, автокорректор, диммер
1471872 - передние ПТФ, автокорректор, диммер, автосвет
1471862 - передние ПТФ, мех. корректор, диммер
1471867 - передние ПТФ, мех. корректор, диммер, автосвет
Лампы в ПТФ (цоколь/мощность):
дорестайл - Н8/35W
рестайл - Н11/50W
