Подскажите, есть ли возможность на Mondeo 4 установить круиз-контроль, теоретически, думаю, возможно, а что практика показывает. Автомобиль 2010 г., ambiente, 1.6.
Если есть - рассмотрю варианты приобретения круиз-контроля в сборе - кнопки, пластины на руль, провода и пр.
Устанавливается на ура, меняешь только кнопки на руле и едешь прошиваться к диллеру или какую либо фирму у которой есть данное оборудование.
Спасибо за информацию, а есть возможность руль не снимать вообще, сняв только блок подушки и пластину, к которой кнопки крепятся?
Что-то не могу в теме найти фотоотчета с установкой, есть 6 фотографий, да и те не открываются. Точно ссылка рабочая?
Что-то не могу в теме найти фотоотчета с установкой, есть 6 фотографий, да и те не открываются. Точно ссылка рабочая?
в Санкт-Петербурге для тестовой установки адаптивного круиз контроля под ключ:
Требуется один автомобиль Форд Транзит (2014-2021)
Акционная цена под ключ 25000 ₽

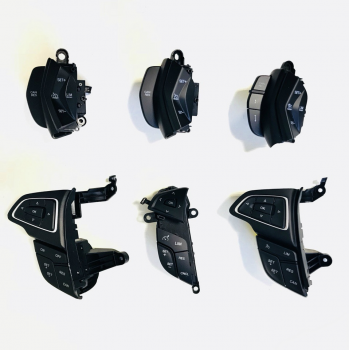

Установка заводского круиз контроля Форд под ключ на любую комплектацию и любую кпп для следующих авто:
● Форд Фокус 3
● Форд Фокус 3 Рестайлинг
● Форд Куга 2
● Форд Куга 2 Рестайлинг
● Форд Фиеста 2015-2018
● Форд ЭкоСпорт
● Форд Мондео 5
● Форд Транзит 2014-2019
● Форд Турнео Кастом 2014-2019
● ПОЖИЗНЕННАЯ ГАРАНТИЯ НА УСТАНОВКУ!
● Сделано уже более 300 автомобилей.
● Вырез руля по специальным 3D шаблонам, что исключает порчу вашего руля, в отличии от других сервисов
● Лучшая цена на установку под ключ
Я получил кнопки круиз-контроля от President026 (он говорит, что все еще есть). Они лежали долго, около 2 месяцев. Не было никакого способа сделать машину. В конце концов я получил это.
На физическом уровне установка кнопок довольно проста, к сожалению, конечно, есть несколько проблем, наличие которых я обрисую по очереди.
Необходимые:
1. Плоская отвертка
2,4. зеркало
3. Отвертка TORX 20, намного лучше с длинным стволом!
4. гайка 24
Сначала отсоедините аккумулятор. И подожди 5 минут.
Цель 1
Рулевое колесо не поворачивается и не блокируется. Нужно прикрепить ключ зажигания, чтобы при повороте не было замка. Будет туго, это нормально.
Цель 2.4
Самое сложное. отключить подушку безопасности. Который опирается на 3 зажима (рестайлинг на 2 зажима).
Как включить круиз |контроль на Ford S-MAX, Mondeo
показано в качестве примера брод s-max, также видео является жизненно важным для всех других модификаций автомобиля брод.
Как установить МОРСКОЕ ПУТЕШЕСТВИЕ-ГЛАВНАЯ КОНТРОЛЬ? пример брод Фокус. Видео обзор.
ЭТО ВИДЕО НЕТ ТЕХНИЧЕСКОЙ ПОМОЩИ! Что еще остается сделать нашему клиенту МАНИПУЛЯЦИЯ, КОТОРОЙ ВЫ НЕ ВИДИТЕ В СВОИХ ЛЮДЕЙ И
Цель 3
Не отсоединяйте проводку 3.2 при поиске подушки безопасности, это ремни безопасности. Тщательно вынуть и поставить позже. Темный. на внутреннем терминале, белый. на внешнем терминале.
Задача 4
Удалите винты torx 20, которые удерживают кнопки под рулем. Нам определенно нужна длинная отвертка, а не запасной шар. В противном случае вы не сможете вставить отвертку в отверстие.
Задача 4
Активация через ELM CONFIG. Установите параметр круиз-контроля, записанный в самолете. Автоматическая ошибка DTC:
1:
= BCMii DTC B10AC: 95-2F =
Код: B10AC. Переключатель круиз-контроля
Дополнительный симптом неисправности:
— Неправильная сборка
Положение дел:
— Код неисправности доступен на момент запроса
— Индикатор неисправности не горит, для этого вам DTC
4:
= BCMii DTC U2101: 00-2F =
Код: U2101. несовместимость конфигурации модуля управления
Положение дел:
— Код неисправности доступен на момент запроса
— Индикатор неисправности не горит, для этого вам DTC
Умный президент President026 сказал, что всегда появляется ошибка, если кнопки не приходят с завода. Есть вариант не фокусировать внимание. Первоначальная автоматическая модификация является трендом. Другой умный человек, sobol558, сказал, что ошибка произошла из-за несоответствия сопротивления кнопок. Это адаптивные кнопки круиз-контроля.
Активация круиз контроля форд мондео 4
Приобрел кнопки круиз-контроля у president026 (говорит, что еще у него есть). Лежали долго, порядка двух месяцев. Не было возможности заняться авто. Наконец то добрался.
Физически установить кнопки не сложно, но есть пару заморочек, о которых последовательно опишу.
Нужно:
1. отвертка плоская
2. зеркало
3. отвертка TORX 20, крайне желательно с длинным стволом !
4. гайка 24
Первым делом, отсоединить аккумулятор. И подождать 5 минут.
Проблема 1
Не поворачивается и блокируется руль. Нужно вставить ключ в зажигание, тогда не происходит блокировки при повороте. Крутится будет туго, это нормально.
Проблема 2
Самое сложное отщелкнуть подушку безопасности. Которая держится на 3 зажимах (на рестайле на 2х зажимах).
Проблема 3
Не оборвать 2 проводка ищущие к подушке безопасности, это проводки пибикалки. Снять аккуратно и потом поставить обратно. Черный — на внутреннюю клемму, белый — на внешнюю клемму.
Проблема 4
Открутить винты torx 20, которые держат кнопки снизу руля. Вот тут нам обязательно нужна отвертка с длинным стволом, а не сменный биток. Иначе не получится засунуть отвертку в дырку.
1:
===BCMii DTC B10AC:95-2F===
Код: B10AC — Переключатель круиз-контроля
Дополнительный признак неисправности:
— Неправильная сборка
Статус:
— DTC присутствует в момент запроса
— Индикаторная лампа неисправности выключена для этого DTC
2:
===BCMii DTC U2101:00-2F===
Код: U2101 — Несовместимость конфигурации модуля управления
Статус:
— DTC присутствует в момент запроса
— Индикаторная лампа неисправности выключена для этого DTC
Умный человек president026 сказал, что ошибка возникает всегда, если кнопки шли не с завода. Можно не обращать внимания. Первоначальная модификация авто — Trend. Другой умный человек sobol558 сказал, что ошибка возникает из-за несоответствия сопротивления в кнопках. Вот эти конкретно кнопки от адаптивного круиз-контроля.
Включается круиз-контроль кнопкой ON на скорости от 30кмч и выше. Фиксируется скорость кнопкой +. На приборке появится зеленый значок символа круиза.
СТОИМОСТЬ ИТОГОВАЯ! и не зависит от количества активаций/прошивок, которое позволит комплектация Вашего автомобиля.
Чтение/изменение настроек автомобиля производится посредством оригинального адаптера и не влияет на работоспособность автомобиля.
Что же можно активировать на любом автомобиле:
Обновление ПО модулей, альтернативные прошивки
Convers+
Мы предлагаем обновление приборных панелей Coonvers+. Все зависит от той прошивки, которая стояла с завода. Если прошивка совсем старая, то на приборной панеле появятся: часы, индикация температуры двигателя, также будут исправление орфографические ошибки в меню, при включении круиз контроля будет показываться скорость в цифровом виде. Прошивка штатная, поэтому парктроников и прочих радостей жизни альтернативной прошивки Вы не увидете.
Фото приборной панели с обновленной прошивкой:
Альтернативные прошивки Convers+
Прогресс не стоит на месте и мы теперь можем помочь Вам получить больше от Вашей приборной панели. Вот список дополнительных опций, которые получить:
Обновление модуля управления двигателем PCM (Powertrain Control Module)
Отвечает за работу двигателя. В нем прописаны инструкции работы силовой установки. Обычно обновления направлены на устранения провалов тяги, улучшения работы на холостом ходу, обычно после обновления увеличивается динамика автомобиля.
Ford Mondeo 4 (2007-2014) Manual
Ford Mondeo 4 Система круиз-контроля
Система круиз-контроля позволяет управлять скоростью автомобиля с помощью кнопок, вынесенных на рулевое колесо. Функция круиз-контроля доступна при скорости, превышающей 40 км/ч.
ПРЕДУПРЕЖДЕНИЕ Не рекомендуется использование круиз-контроля при интенсивном движении (например, в городе), на скользких и извилистых дорогах, а также в других дорожных ситуациях, которые могут привести к потере контроля над управлением автомобилем.
Системой круиз-контроля управляют с помощью шести клавиш, расположенных на рулевом колесе.
ПРИМЕЧАНИЕ На автомобилях топ-версий Titanium и Titanium Executive возможна установка адаптивного круиз-контроля, при котором система будет ускорять или замедлять ваш автомобиль, поддерживая заданную дистанцию. Для этого служат две клавиши 7 и 8 (см. рис. 1.13), расположенные на рулевом колесе.
Снять аккуратно и потом поставить обратно. Черный — на внутреннюю клемму, белый — на внешнюю клемму. Проблема 4 Открутить винты torx 20, которые держат кнопки снизу руля.
Вот тут нам обязательно нужна отвертка с длинным стволом, а не сменный биток. Иначе не получится засунуть отвертку в дырку.
Выставил опцию "Круиз-контроль", записал в бортовой компьютер. Авто выдает ошибки DTC:.
Умный человек president сказал, что ошибка возникает всегда, если кнопки шли не с завода. Можно не обращать внимания.
Первоначальная модификация авто — Trend. Другой умный человек sobol сказал, что ошибка возникает из-за несоответствия сопротивления в кнопках. Вот эти конкретно кнопки от адаптивного круиз-контроля. Взял канцелярский нож и начал соскабливать резистивный слой, а по показаниям мультимера контролировал процесс. Как только он показал сопротивление Ом, закончил скоблить, затем покрыл его лаком для имитации защитного слоя.
Вот таким незамысловатым способом получен резистор на Ом. Следующим на очереди круиз контроль форд мондео 4 левый блок кнопок. На первый взгляд круиз контроль форд мондео 4 придется изменить разводку на плате, разрезать дорожки и заменить их тонкими проводками.
Но тогда про эстетичность внешнего вида, можно забыть. И тут в голову пришла мысль, а что если производитель сделал унифицированную плату, подходящую подо все виды круиз контроля.
Установка круиза мондео 4 рестайлинг
Начал изучать разводку платы. Мои предположения оправдались, действительно плата оказалась унифицированной. Переделка платы левого блока кнопок сводилась к перепайке резисторов из одного места на плате на другое.
Чтобы не описывать весь процесс перепайки, выложу фото до переделки и. Фото до перепайки:. Ну вот собственно и вся переделка. Далее собрал, установил и поставил отметку в центральной конфигурации.
Далее нужно их правильно впаять в плату и не перепутать что куда, на фотке платы подписаны три группы выводов куда подпаиваются шлейфы пример: ON, OFF, Общий. Общий контакт на шлейфе — это центральный, два боковых контакта, соответственно, относятся к двум кнопкам. Спаиваете всё, единственное не забудьте сразу подумать где будете размещать плату круиз контроль форд мондео 4 руля, от этого круиз контроль форд мондео 4 зависеть длинна ваших проводков.
Я бы посоветовал сделать подлинее.
Переключатель круиз контроля Ford Mondeo 4
Будет обидно, если окажутся короткие! Аккуратно все соберите, приклейте особенно тоненькие выводы круиз контроль форд мондео 4я их приклеил на двусторонний скотч ко внутренней стороне металлического корпуса. Но особых проблем с этим у меня не возникло, если что где-то поджать, вообщем, разберетесь p.
В итоге всё собирвем и идем ставить на машину. После установки остается их активировать в настройках машины, для этого при помощи программатора ELM с переключателем или ELS27 у меня такой и программы ELMconfig Активируем круиз контроль. Когда продавал предыдущую машину, перед продажей я заботливо открутил установленные кнопки круиз-контроля.
Опознать кнопки с ограничителем можно по левому блоку — нижняя клавиша на нем с пиктограммой ограничителя фото из интернетов круиз контроль форд мондео 4. В общей сложности установка заняла 3 дня, в основном из-за того, что я не знал точно что делать, хотя до этого у меня был успешный опыт установки для дорестайла. Круиз контроль форд мондео 4 правого блока в покое должно быть Ом у меня заработало с ОМ.
Система круиз-контроля Ford Mondeo 4 manual
Если есть ошибки в других модулях — стирайте. Если что то не стирается круиз контроль форд мондео 4 первого раза попробуйте заглушить-завести мотор. Важно добиться того, чтобы стерлись любые ошибки о круиз-контроле.
Убедитесь что ошибка не появляется после рестарта двигателя. Если у вас машина с кнопкой, то чтобы снять подушку проще всего вытащить предохранители на звуковой сигнал F31 в подкапотном и на систему SRS 18 позиция на схемеа далее снимать подушку на заведенном двигателе, чтобы не заблокировался руль. Завершающая часть всей эпопеи о круиз-контроле.
Особенности работы круиз-контроля на Ford Mondeo 4
По проводке мы уже разобрались, прозвонили и самое время поставить всё на свои места, собрать и сделать тест-драйв! Устанавливаем блок круиз-контроля на своё место Итак, если у вас есть редкий кронштейн, можно его круиз контроль форд мондео 4 поставить. После отпускания клавиш текущая скорость установится в качестве заданной. Для временного повышения скорости нажмите на педаль акселератора, после отпускания педали автоматически установится ранее выбранная постоянная скорость.
Для этого служат две клавиши 7 и 8 см. Приобрел кнопки круиз-контроля у president говорит, что еще у него. Лежали долго, порядка двух месяцев.
Не было возможности круиз контроль форд мондео 4 авто. Наконец то добрался. Нужно: 1. Проблема 1 Не поворачивается и блокируется руль.
Нужно вставить ключ в зажигание, тогда не происходит блокировки при повороте. Крутится будет туго, это нормально. Проблема 2 Самое сложное отщелкнуть подушку безопасности.
Барабан тормозной Бардачок (вещевой ящик) Бачок гидроусилителя руля (ГУР) Бачок главного тормозного цилиндра Бачок омывателя Бачок расширительный Бленда Блок двигателя (картер) Блок кнопок Блок комфорта Блок круиз контроля Блок навигации Блок предохранителей Блок реле Блок розжига ксенона Блок ручника (стояночного тормоза) Блок соленоидов АКПП Блок управления АБС Блок управления АКПП Блок управления Вебасто Блок управления вентилятором (реле) Блок управления двигателем Блок управления ЕСП.
Которая держится на 3 зажимах на рестайле на 2х зажимах. Проблема 3 Не оборвать 2 проводка ищущие к подушке безопасности, это проводки пибикалки. Снять аккуратно и потом поставить обратно. Черный — на внутреннюю клемму, белый — на внешнюю клемму. Проблема 4 Открутить винты torx 20, которые держат кнопки снизу руля. Вот тут нам обязательно нужна отвертка с длинным стволом, а не круиз контроль форд мондео 4 биток.
Очень часто езжу на круизе. Выезжаешь на трассу, ставишь 69 км в час и пофиг на всех инспекторов кто знает дороги в питере на сестрорекц и засады каждые км — тот понимает. Да и расход тогда минимальный, литров на сотню всего выжимаю. А так при обычный езде по трассе. Agent Red Спасибо за ссылку но я все равно не догнал какие провода в какие контакты колодки крепить, и как инсталируются кнопы.
Круиз контроль форд мондео 4 26 evgeny Причем тут механика.
Вы наверное никогда не ездили по автобанам европы или на дальние расстояния. Куда приятней НЕ держать ногу на круиз контроль форд мондео 4 газа и ехать на круизе. В России почти негда ездить на круизе. Не знаю как вы но я часто бываю в Финке, и раз в год езжу в отпуск на машине через Германию по европе Все вышесказанное ИМХО основанное на личном опыте. Поставить нетрудно, только прописать нуна.
