Схема акпп шевроле спарк
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
| Общая схема расположения электронного оборудования | |
|---|---|
| № | Компонент |
| 1 | Модуль управления ABS |
| 2 | Модуль управления электродвигателем вентилятора кондиционера/отопителя (автоматическое управление температурой) |
| 3 | Реле кондиционера (соединен с блоком предохранителей/реле в моторном отсеке 1 ) |
| 4 | Модуль управления противоугонной системой |
| 5 | Аккумуляторная батарея |
| 6 | Модуль управления центральным замком |
| 7 | Диагностический разъем |
| 8 | Модуль управления двигателем (ECM) — за аккумуляторной батареей |
| 9 | Реле электродвигателя вентилятора системы охлаждения 1 (соединен с блоком предохранителей/реле в моторном отсеке 1) |
| 10 | Блок предохранителей/реле, подкапотное пространство № 1 |
| 11 | Блок предохранителей/реле, подкапотное пространсво № 2- модели на газовом топливе |
| 12 | Блок предохранителей/реле, салон |
| 13 | Модуль управления подачей газа — под левым передним сиденьем |
| 14 | Реле дальнего света фар (соединен с блоком предохранителей/реле в моторном отсеке 1) |
| 15 | Реле ближнего света фар(соединен с блоком предохранителей/реле в моторном отсеке 1) |
| 16 | Резистор электродвигателя вентилятора отопителя |
| 17 | Реле звукового сигнала (соединен с блоком предохранителей/реле в моторном отсеке 1) |
| 18 | Гудок 1 |
| 19 | Гудок 2 |
| 20 | Звуковой сигнал (единственный) — за накладкой колесной арки переднего левого колеса |
| 21 | Модуль управления иммобилайзером |
| 22 | Блок управления указателями поворотов |
| 23 | Модуль управления мобильным телефоном |
| 24 | Датчик температуры окружающего воздуха — за решеткой радиатора |
| 25 | Модуль управления системой парковки - левая часть багажного отделения |
| 26 | Реле стояночных огней (соединен с блоком предохранителей/реле в моторном отсеке 1) |
| 27 | Модуль управления SRS |
| 28 | Модуль управления трансмиссией (TCM) — за левой защитной панелью |
| 29 | Датчик скорости автомобиля - на коробке переключения передач |
В моторном отсеке
Расположен с левой стороны за защитной крышкой.
| Схема моторного блока предохранителей Шевроле Спарк | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| 1 | Реле подогревателя заднего стекла, Блок предохранителей — панель приборов | 50 |
| 2 | Выключатель аварийной световой сигнализации | 15 |
| 3 | Замок зажигания | 30 |
| 4 | Модуль управления двигателем, Катушка зажигания 1, Катушка зажигания 2, Катушка зажигания 3, Катушка зажигания 4, Модуль катушек зажигания, Модуль управления системой питания сжиженным нефтяным газом | 15 |
| 5 | Замок зажигания | 40 |
| 6 | Подогреваемый датчик кислорода, Клапан рециркуляции выхлопных газов, Электромагнитный клапан продувки адсорбера (EVAP), Подогреваемый датчик кислорода 1, Датчик положения распределительного вала, Подогреваемый датчик кислорода 2 | 15 |
| 7 | Электронный блок управления тормозной системы (ЕВСМ) | 50 |
| 8 | Модуль управления двигателем, Модуль управления коробкой передач (MFL) | 10 |
| 9 | Реле подогрева сиденья | 20 |
| 10 | Запасной | 10 |
| 11 | Реле вентилятора охлаждения KR620D, высокая скорость | 30 |
| 11 | Модуль управления двигателем, Катушка зажигания 1, Катушка зажигания 2, Катушка зажигания 3, Катушка зажигания 4, Модуль катушек зажигания, Модуль управления системой питания сжиженным нефтяным газом | 15 |
| 12 | Электронный блок управления тормозной системы (ЕВСМ) | 40 |
| 13 | Муфта компрессора кондиционера | 10 |
| 14 | Запасной предохранитель | 15 |
| 15 | Низкая скорость вентилятора охлаждения | 20 |
| 16 | Реле стартера | 30 |
| 17 | Реле топливного модуля (бензонасоса) | 15 |
| 18 | Плафон подсветки номерного знака, Задний фонарь — левый, Лампа стояночного огня/указателя поворота — левая, Привод корректора света фар — левый | 10 |
| 19 | Лампа стояночного огня/указателя поворота — правая, Привод корректора света фар — правый, Задний фонарь — правый, Реле светильника салона | 10 |
| 20 | Дальний свет фар, Комбинация приборов | 20 |
| 21 | Ближний свет левой фары, переключатель корректора света фар | 10 |
| 22 | Ближний свет правой фары | 10 |
| 23 | Реле звукового сигнала, Датчик незакрытого капота | 10 |
| 24 | Реле передних противотуманных фар | 10 |
| 25 | Запасной | 20 |
| 26 | Нет | — |
| 27 | Нет | — |
| Назначение модулей реле | ||
| R1 | Кондиционер | |
| R2 | Габаритные огни | |
| R3 | Низкие обороты вентилятора охлаждения | |
| R4 | Высокие обороты вентилятора | |
| R5 | Реле передней противотуманной фары | |
| R6 | Реле бензонасоса | |
| R7 | Главное реле двигателя | |
| R8 | Реле ближнего света фар | |
| R9 | Гудок | |
| R10 | Подогрев сидений | |
| R11 | Стартер | |
| R12 | Реле включения дальнего света фар | |
В салоне
Находится с водительской стороны внизу приборной панели.
Общий вид блока.
| Схема предохранителей салонного блока | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Омыватель/очиститель заднего стекла | 10 |
| 2 | Зеркало/наружное зеркало заднего вида | 10 |
| 3 | Фара | 10 |
| 4 | Наружное зеркало заднего вида с электрической регулировкой | 15 |
| 5 | Центральный замок | 15 |
| 6 | Переключатель управления очистителем/омывателем лобового стекла | 20 |
| 7 | Насос тормозов | 25 |
| 8 | Фонари заднего хода | 15 |
| 9 | Выключатель аварийной сигнализации | 10 |
| 10 | Обогреватель заднего стекла | 20 |
| 11 | Задние противотуманные фонари | 10 |
| 12 | Приборная панель | 10 |
| 13 | Блок управления электродвигателем вентилятора кондиционера/отопителя | 25 |
| 14 | Система SRS | 10 |
| 15 | Защита от кражи/соединитель канала передачи данных | 10 |
| 16 | Модуль управления коробкой передач | 10 |
| 17 | Электропривод стеклоподъемников (задние) | 25 |
| 18 | Радиоприемник/ дистанционный бесключевой доступ/дистанционный доступ | 10 |
| 19 | Блок управления двигателем (ECM)/защита от кражи | 15 |
| 20 | Электропривод стеклоподъемников (передние) | 25 |
| 21 | Прикуриватель Спарк | 20 |
| 22 | Стоп-сигнал | 15 |
| 23 | Стартер | 10 |
| 24 | Радиоприемник/часы/ дистанционный бесключевой доступ | 15 |
| 25 | Система SDM | 10 |
| 26 | Нет | |
Устройство автоматической коробки AISIN Chevrolet Aveo T200

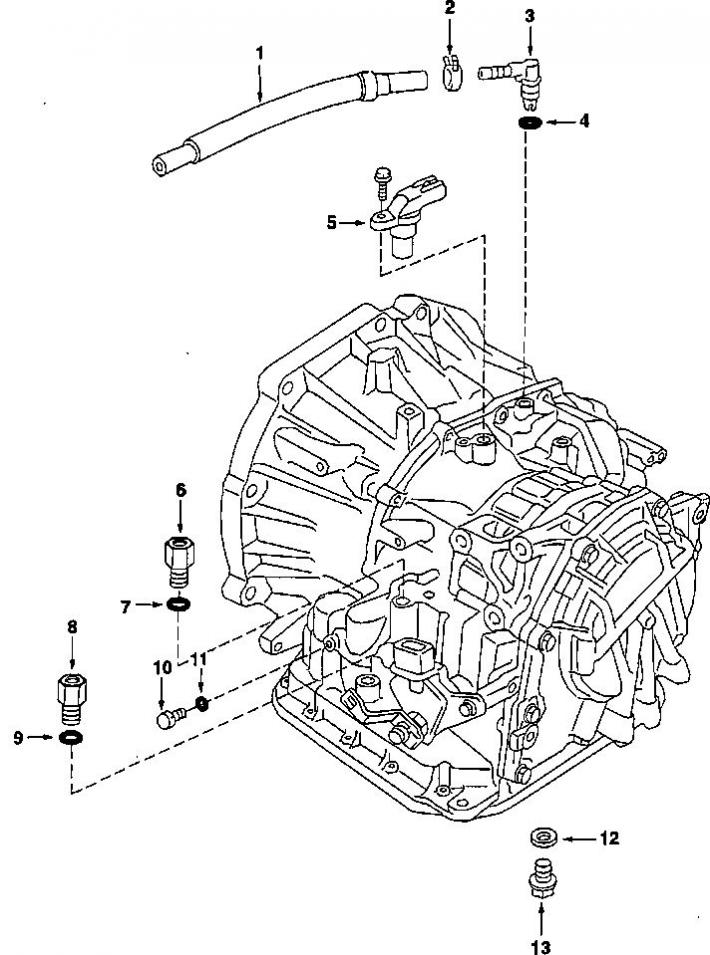

1. Шланг вентиляции, 2. Скоба, 3. Заглушка сапуна, 4. Уплотнительное кольцо, 5. Датчик частоты вращения входного вала, 6. Выпускное соединение маслоохладителя, 7. Уплотнительное кольцо, 8. Впускное соединение маслоохладителя, 9. Уплотнительное кольцо, 10. Резьбовая заглушка, 11. Уплотнительное кольцо, 12. Шайба, 13. Сливная пробка.

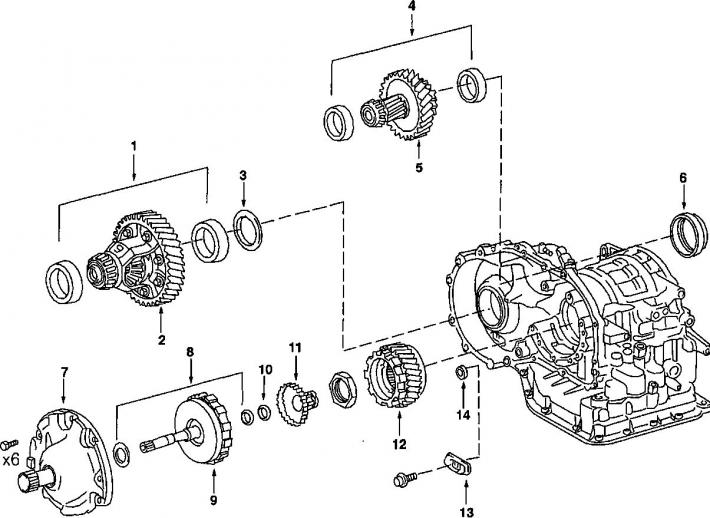

1. Наружное кольцо бокового подшипника, 2. Корпус дифференциала, 3. Регулировочная шайба, 4. Наружное кольцо конического роликоподшипника, 5. Ведомое промежуточное зубчатое колесо, 6. Сальник, 7. Масляный насос, 8. Нажимной радиальный роликоподшипник сцепления с игольчатыми роликами и двумя кольцами, 9. Прямая муфта в сборе, 10. Обойма нажимного подшипника сцепления, 11. Втулка прямой муфты, 12. Ведомое промежуточное зубчатое колесо, 13. Пластина корпуса коробки передач, 14. Прокладка.
1. Кожух коробки передач, 2. Сальник, 3. Пластина масляного резервуара, 4. Трубка для масла коробки передач, 5. Трубка для трансмиссионного масла дифференциала, 6. Зажим трубки для масла коробки передач, 7. Пружина, 8. Зажим трубки контрольного клапана, 9. Прокладка, 10. Прокладка тормозного барабана, 11. Провод коробки передач, 12. Уплотнительное кольцо, 13. Корпус клапана, 14. Упор парковочного фиксатора, 15. Стержень упора парковочного фиксатора, 16. Торсионная пружина, 17. Вал клапанного коромысла с ручным управлением, 18. Клапанное коромысло с ручным управлением, 19. Шток парковочного фиксатора, 20. Кронштейн упора парковочного фиксатора, 21. Пружина с ручной фиксацией, 22. Штифт, 23. Распорка, 24. Сальник, 25. Переключатель положения парковки/ нейтрального, 26. Стопорная шайба, 27. Рычаг управления, 28. Шайба, 29. Прокладка, 30. Масляный фильтр, 31. Масляный поддон, 32. Прокладка, 33. Магнит, 34. Поршень гидроаккумулятора прямой муфты, 35. Уплотнительное кольцо, 36. Пружина, 37. Уплотнительное кольцо, 38. Поршень гидроаккумулятора муфты переднего хода, 39. Уплотнительное кольцо, 40. Пружина, 41. Уплотнительное кольцо, 42. Поршень гидроаккумулятора тормоза опережения, 43. Уплотнительное кольцо, 44. Уплотнительное кольцо, 45. Пружина. AV4.138
1. Планетарное зубчатое колесо, 2. Уплотнительное кольцо, 3. Поршень тормоза 1-й и задней передачи, 4. Уплотнительное кольцо, 5. Пружина возврата поршня тормоза 1-й и задней передачи, 6. Пластина, 7. Диск, 8. Фланец, 9. Упорное кольцо, 10. Планетарная передача, 11. Упорная шайба, 12. Односторонняя муфта №2, 13. Амортизирующая скоба, 14. Фланец, 15. Диск, 16. Пластина, 17. Пружина возврата поршня тормоза 2-й передачи, 18. Уплотнительное кольцо, 19. Поршень тормоза 2-й передачи, 20. Уплотнительное кольцо, 21. Тормозной цилиндр муфты 2-й передачи, 22. Упорное кольцо, 23. Обойма нажимного подшипника сцепления, 24. Переднее планетарное солнечное зубчатое колесо, 25. Обойма нажимного подшипника сцепления, 26. Односторонняя муфта в сборе, 27. Упорная шайба, 28. Заднее планетарное солнечное зубчатое колесо, 29. Упорное кольцо, 30. Фланец, 31. Диск, 32. Пластина. 33. Обойма нажимного подшипника сцепления, 34. Нажимной радиальный роликоподшипник сцепления с игольчатыми роликами и двумя кольцами, 35. Втулка муфты переднего хода, 36. Обойма нажимного подшипника сцепления, 37. Нажимной радиальный роликоподшипник сцепления с игольчатыми роликами и двумя кольцами, 38. Обойма нажимного подшипника сцепления, 39. Муфта переднего и заднего хода в сборе, 40. Нажимной радиальный роликоподшипник сцепления с игольчатыми роликами и двумя кольцами, 41. Упорное кольцо, 42. Пружина возврата тормоза опережения, 43. Поршень тормоза опережения, 44. Уплотнительное кольцо, 45. Кольцевой уплотнитель, 46. Задняя крышка коробки передач, 47. Прокладка, 48. Уплотнительное кольцо, 49. Резьбовая заглушка.
Chevrolet Spark
Chevrolet Spark
Chevrolet Spark
Chevrolet Spark
Chevrolet Spark
Chevrolet Spark
Chevrolet Spark
