В настоящее время автомобильный рынок весьма обширен и выбор автомобилей на нем очень велик в любом ценовом диапазоне, к тому же автомобиль в наше время стал не роскошью, а необходимостью. Компания Шевроле смогла создать такой, автомобиль, который отвечает всем требованиям надёжности и комфорта. Этим автомобилем стал Шевроле Лачетти, очень популярный и недорогой авто сильно полюбился людям, что его можно встретить на всех дорогах стран СНГ.

Лачетти обладает экономичным двигателем с инжекторным впрыском топлива, как известно, если автомобиль оснащен инжектором в нем очень много датчиков, участвующих в процессе работы двигателя. Когда какой-либо из датчиков выходит из строя его поломку сложно найти и необходимо проводить компьютерную диагностику, что по карману не каждому владельцу данного авто. Поэтому очень важно знать признаки неисправности датчиков, чтобы с легкостью и самостоятельно определить виновника неисправности автомобиля.

В данной статье речь пойдет о датчиках на автомобиле Шевроле Лачетти, а именно об их назначении, расположении и признаках неисправности.

Электронный блок управления двигателем

Все датчики, которые имеются в автмобиле, управляются со специального головного устройства называемого электронный блок управления двигателем. Данная деталь напоминает компьютер, в котором обрабатывается большое количество различных процессов, просчитываются различные задачи и посылаются команды на ту или иную деталь.

Сломать блок двигателя можно:

Расположение

Находится блок управления двигателем на Шевроле Лачетти в подкапотном пространстве между аккумуляторной батарей и крылом автомобиля.

Признаки неисправности:

К признакам неисправности датчика можно отнести все признаки поломки любого из датчиков, так как причина неработоспособности любого из датчиков может крыться в проблеме самого ЭБУ. Довольно часто в блоке управления двигателем возникают повреждения в виде перегорания дорожек или радиоэлементов (транзисторов, конденсаторов, диодов и т.п.), которые отвечают за работу конкретного датчика.

Датчик положения коленчатого вала

Для того чтобы правильно подавать искру в нужный цилиндр в такт его сжатия, блоку управления двигателем необходимо понимать в какой момент времени определенный цилиндр находится в ВМТ. Для этого предназначен датчик положения коленчатого вала, именно он определяет в каком положении находится коленвал и, следовательно, поршни двигателя.

ДПКВ является единственным датчиком, без которого двигатель автомобиля не сможет запуститься, а именно на ДВС будет отсутствовать искра.

Расположение

Датчик коленчатого вала на автомобиле Шевроле Лачетти находится под масляным фильтром и крепиться одним болтом.

Признаки неисправности:

На ДВС отсутствует искра;
Двигатель троит;
ДВС не запускается;

Датчик фаз

Для определения фазы газораспределения применяется специальный датчик фаз. Назначение датчика заключается в определения необходимости впрыск в определенный момент времени в нужный цилиндр. Принцип работы датчика основан на эффекте холла.

Расположение

Датчик фаз на Шевроле Лачетти находится с торца головки блока цилиндров вблизи шкива распределительного вала.

Признаки неисправности:

Повышенный расход топлива;
Потеря мощности двигателя;

Датчик детонации

Зачастую даже в исправном двигателе способы появляться детонации, которые могут вызвать серьезные повреждения в двигателе. Детонация возникает из-за неправильного угла опережения зажигания или некачественного топлива. Для уменьшения детонаций в двигателе во многих автомобилях применяется датчик детонации, который меняет угол опережения зажигания и тем самым снижает детонации в двигателе. Работает датчик по принципу пьеза элемента, то есть вырабатывает небольшую величину напряжения и передает показания на ЭБУ.

Расположение

Находится датчик детонации Шевроле Лачетти на блоке цилиндров, так как в этом месте наиболее проще обнаружить детонации в двигателе.

Признаки неисправности:

Повышенный расход топлива;
Нестабильная работа ДВС;
Потеря мощности и динамики;

Датчик положения заслонки и Регулятор ХХ

Так как в Лачетте используется электронная дроссельная заслонка, в которую уже встроены датчик положения дроссельной заслонки (ДПДЗ) и регулятор холостого хода (РХХ). Данные являются довольно надежными элементами, которые крайне редко выходят из строя.

Расположение

Находится на впускном ресивере автомобиля, замена производиться вместе с РХХ и ДПДЗ.

Признаки неисправности:

Плавают обороты ХХ;
Двигатель глохнет на ХХ;
Скачут обороты от 500 до 2500 об/мин;

Датчик абсолютного давления

Расположение

Находится датчик абсолютного давления Шевроле Лачетти на впускной трубе.

Признаки неисправности:

Повышенные обороты холостого хода;
Потеря мощности;
Тяжелый запуск двигателя;

Датчик скорости

Для определения скорости автомобиля применяется специальный датчик скорости. Датчик считывает показания с дифференциала КПП и преобразует их в импульсы, передавая на блок управления двигателем. Принцип работы датчика основан на эффекте Холла.

Расположение

Находится датчик скорости на Шевроле Лачетте в корпусе КПП.

Признаки неисправности:

Датчик температуры охлаждающей жидкости

Чтобы правильно составлять топливно-воздушную смесь в зависимости от температуры мотора, применяется датчик температуры охлаждающей жидкости (ДТОЖ), так же датчик отвечает за включение вентилятора охлаждения при достижении критической температуры ОЖ. Внутри датчика заточен термоэлемент, меняющий сопротивление в зависимости от температуры антифриза.

Расположение

ДТОЖ на Лачетти расположен на блоке двигателя между 1 и 2 цилиндром.

Признаки неисправности:

Двигатель плохо запускается на холодную;
Не включается вентилятор охлаждения;
Повышенный расход топлива;

Датчик кислорода

С приходом евростандартов автомобили стали жестко контролироваться защитниками окружающей среды. Современные автомобили оснащены различными устройствами, которые значительно снижают выбросы вредных веществ в окружающую среду. Датчик кислорода улавливает показания выхлопных газов и передает их на ЭБУ. Блок управления двигателем, получая данные показания, корректирует топливную смесь для снижения вредных выбросов.

Расположение

Находится датчик кислорода Шевроле Лачетти в выпускном коллекторе двигателя.

Признаки неисправности:

Черный дым из трубы;
Повышенный расход топлива;
Не равномерная работа ДВС;

Датчик температуры воздуха

Принцип работы датчика температуры всасываемого воздуха аналогичен ДТОЖ, только данный датчик замеряет температуру воздуха и основываясь на этих показаниях корректирует топливную смесь.

Расположение

Находится на торце впускной трубки подачи воздуха в двигатель Шевроле Лачетти.

Признаки неисправности:

Потеря мощности;
Нестабильная работа ДВС;
Отсутствие оборотов ХХ;

Датчик давления масла

Для правильной и эффективной смазки двигателя масло в нем должно подаваться под давлением. Для контроля данного давления имеется специальный датчик, который информирует водителя при потере давления масла в двигателе.

Расположение

Датчик давления масла расположен с торца двигателя противоположному приводу ГРМ, то есть ближе к АКБ.

Зачастую, когда не срабатывает вентилятор системы охлаждения на Шевроле Лачетти необходимо проверить датчик температуры. При этом необходимо знать месторасположения узла, чтобы проводить диагностику и замену.

Видео

Видео расскажет, как поменять датчик температуры на автомобиле

Расположение датчика

Датчик температуры охлаждающей жидкости установлен в правой части головки блока цилиндров между 1-м и 2-м цилиндрами. Вентилятор может не срабатывать, либо нет контакта на соединительной фишке проводов, либо мотор вентилятора сгорел. Самая простая его проверка: отсоедините от датчика температуры фишку и включите зажигание — вентилятор должен заработать(если не работает, тогда проблема в проводке или в вентиляторе).

Диагностика датчика

Существует ряд факторов, которые указывают о неисправности датчика температуры. Рассмотрим, какие причины и методы диагностики существуют:

Если датчик температуры охлаждающей жидкости не работает, сначала необходимо проверить предохранители.
Если датчик температуры показывает чрезмерно высокую или низкую температуру, следует прогреть двигатель.
Если датчик температуры показывает высокую температуру, когда двигатель еще не прогрелся, отсоедините провода от датчика. Если наблюдаются перепады температуры, тогда датчик следует заменить. Если датчик показывает высокую температуру, значит провода закорочены.

Если после прогрева двигателя датчик температуры все еще не функционирует, а предохранители проверены, заглушите двигатель. Отсоедините провод от датчика и заземлите его на корпусе двигателя. Включите зажигание, не запуская двигатель. Если датчик показывает высокую температуру, его следует заменить.

Расположение датчика на двигателе (для наглядности показано на снятом с автомобиля двигателе): 1 — кронштейн впускного трубопровода; 2 — подводящая труба насоса охлаждающей жидкости; 3 — клапан продувки адсорбера; 4 — головка блока цилиндров; 5 — датчик температуры охлаждающей жидкости; 6 — генератор

Если датчик температуры все еще не работает, значит, он неисправен, либо цепь может быть разомкнутой.

Замена

Когда двигатель полностью остынет, отсоедините кожух радиатора, сожмите верхний шланг радиатора и замените крышку:

Отсоедините датчик от электричества.
Приготовьте новый температурный датчик.
Установите новый датчик.
Аккуратно вставьте датчик и подсоедините жгут проводов.
Долейте охлаждающую жидкость и заведите двигатель. Проверьте систему на наличие утечек.

Вывод

Датчик температуры охлаждающей жидкости Шевроле Лачетти расположен на блоке цилиндров. Провести диагностику узла можно самостоятельно, для этого необходимо только демонтировать деталь с автомобиля.

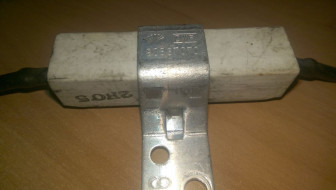

Регулятор скорости вращения вентилятора отопителя 90337070, 94580776, 94812213 Шевроле Лачетти, - Б/У от американца, на европу не подходит. Производитель: General Motors (США. Детали в Суперстор, Москва, Щербинка, Бутово). Каталожные номера: 90337070, 94580776, 94812213, 94580776, 90337070.

Оплата возможна следующими способами:

Яндекс.Деньги
Перевод через платежную систему
Перевод через салоны сотовой связи
Перевод на банковскую карту Сбербанка или ВТБ
Безналичный расчет

На автомобиле Шевроле Лачетти на всех типах кузова и на всех типах двигателя используется система охлаждения одного вида: жидкостного охлаждения, с принудительной циркуляцией, закрытого типа.

1 — отводящий шланг радиатора; 2 — радиатор системы охлаждения; 3 — пароотводящий шланг; 4 — электровентилятор; 5 — подводящий шланг радиатора; 6 — крышка термостата; 7 — шланг подвода жидкости к блоку подогрева дроссельного узла; 8 — шланг отвода жидкости от блока подогрева дроссельного узла; 9 — подводящий шланг радиатора отопителя; 10 — отводящий шланг радиатора отопителя; 11 — наливной шланг; 12 — расширительный бачок; 13 — подводящая труба насоса системы охлаждения.

Предназначен для контроля уровня охлаждающей жидкости также для её доливки. Горловина расширительного бачка закрывается специальной крышкой желтого цвета (артикул 94539597), которая оборудована клапаном, для сброса избыточного давления в системе. Которое образуется в результате нагрева антифриза и, следовательно, его расширения. Чтобы не случился разрыв патрубков, радиатора, трубок и других элементов системы охлаждения нам и необходима данная крышка. Для контроля за уровнем жидкости на бачке нанесены 2 отметки: MIN и MAX. Уровень ОЖ контролируют на остывшем двигателе, он должен быть в диапазоне между этими метками. В идеале: немного не доходить до отметки MAX. Если уровень ниже отметки MIN — жидкость нужно долить.

За регулировку температуры двигателя отвечает термостат (артикул 96835286). На холодном двигателе, термостат находится в закрытом состоянии. И антифриз циркулирует по малому кругу системы охлаждения. При прогреве двигателя, когда охлаждающая жидкость достигает температуры в 87 градусов, термостат открывает путь жидкости к основному радиатору. А по мере достижения температуры жидкости в 102 градуса, термостат открывается полностью и пропускает ОЖ через всю систему охлаждения.

Циркуляции антифриза осуществляется с помощью насоса системы охлаждения (артикул для двигателя 1.4 и 1.6 96352650), который приводится в действие зубчатым ремнем системы ГРМ. Насос центробежный, металлический, лопастного типа.

Основной радиатор (артикул 96553378 для двигателя 1.4 и 1.6) на Шевроле Лачетти по устройству ни чем не отличается от других радиаторов. Установлен он по сути за передним бампером. Он является самым важным теплоотводящим элементом всей системы. Представляет он из себя толстую алюминиевую пластину прямоугольной формы, с теплоотводящими трубками и сотами. Соединены они между собой пластиковыми бачками, которые имеют отверстия для подсоединения патрубков системы сверху (артикул 96553267) и снизу (артикул 96553249). Радиатор ремонтируется в редких случаях. В основном с помощью запаивания трубок или пластмассовых бачков. Сливается охлаждающая жидкость через специальное отверстие в нижней части радиатора. Артикул сливной пробки радиатора 96413313.
