Сегодня в статье мы узнаем, какие распространенные поломки (болячки) зачастую встречаются у Форд Фокус (Ford Focus) 3—го поколения в кузове CB8 (годы выпуска: 2010-2019), а также выясним, как их ремонтировать своими руками, какие существуют способы устранения тех или иных неполадок и, каких верных советов стоит придерживаться при обслуживании автомобиля.
Ни для кого не секрет, что любой без исключения автомобиль, особенно современный имеет свойство ломаться. Причин ту большое множество – заводские недоработки (болячки), небрежное и несвоевременное обслуживание машины владельцем, а также неправильная эксплуатация транспортного средства. Тем не менее, международная статистика поломок демонстрирует, что в последние годы количество неисправностей на автомобилях Форд неуклонно растет, не исключением тому является третье поколение этой легендарной марки. Одна из основных причин – стремительное усложнение конструкции, а именно разнообразные высокотехнологичные турбированные моторы, преселективные коробки передач, всевозможные электронные системы и различные помощники, в общем все, что создается в угоду покупателям, которые желают получить очень комфортную, быструю и сверх оснащенную автомодель.
РАСПРОСТРАНЕННЫЕ БОЛЯЧКИ АВТОМОБИЛЯ ФОРД ФОКУС 3 И СПОСОБЫ ИХ УСТРАНЕНИЯ
1 . Нестабильная работа двигателей
Серьезные проблемы у данной модели особенно характерны для 1.6—ти литровых моторов, которые зачастую троят на холостых оборотах после запуска на холодную. Причем стоит заметить, что подобная неполадка имеет свойство усугубляться – появляются ощутимые провалы в тяге. Кроме того, бывает и такое, что силовой агрегат может попросту заглохнуть.
Согласно официальному информации от компании Ford, главная причина вышеописанных проблем кроется в ускоренном отложении нагара внутри цилиндров, а именно в камерах сгорания топлива. Для того, чтобы решить данную болячку, американский автоконцерн обновил прошивку модуля блока управления двигателем, который называется «РСМ«. Как утверждают многие автовладельцы, у которых нередко происходили сбои в работе мотора, новая прошивка и настройки электроники, реально помогают решить проблему с плавающими оборотами и запуском двс.
Никто не сталкивался, может кто знает.
Заранее спасибо.
Р.s. Тачка не заводится из-за этого.
Комментарии (2)
Anton Semenov
у меня у самого фф3 2.0 2015г но не было такого не разу.
Иван Владимирович
у меня такая херь была вчера ,ставил ксенон в туманки завел заглохла и тоже не заводилась ,и выдала такую же ошибку как и у тебя ,проблему решил заменил предохранитель под капотом "5" (что то со светом связано и прочей херней) проверь предохранитель ☝
Спешу поделится радостью! На неделе успешно установил передние и задние штатные парктроники при условии, что абсолютно всю проводку прокладывал сам. На все про все ушло порядка трёх дней. Но, владея информацией – я бы все сделал гораздо быстрее.
Многие на форуме пишут о дополнение проводки к существующей. У меня был особый случай, существующей вообще не было (я так понял, что у Форда российской сборки на мин. комплектации проводки больше, чем у меня на максимальной). Дабы не голословить, ниже штекер под передней левой фарой:
Концепт: Прокладываем проводку отдельным контуром. В авто приходит только 2 провода (CAN-High, CAN-Low), а все остальное – это собственная ОТДЕЛЬНАЯ проводка. Следовательно, чтобы поставить парки на Ford Focus 3 нужна ВСЕГО ЛИШЬ CAN-шина. Все остальное успешно установится.

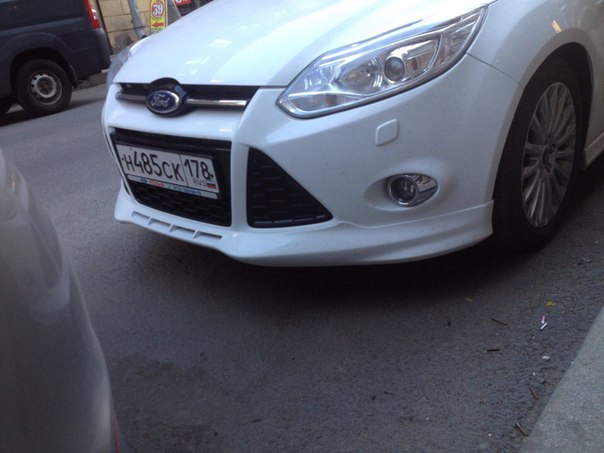

Вот так все начиналось:
Шаг 1. Закупка материалов
1. Акустический 2-х жильный кабель сечением 0,25 мм2 . Я покупал на радиорынке сразу 100 метров (на всякий случай, ведь кабель лишним в доме не будет). Данный кабель нужен будет для сигнальной проводки
2. Акустический 2-х жильный кабель сечением 0,5 мм2 . Длина = 10 метров (опять таки взял с запасом). Кабель нужен для проводов питания
3. Шланг защитный гофрированный (в народе просто гофра) 16 мм. Длина = 10 метров (почти весь израсходовал). Нужен для защиты проводов.
4. Перьевое сверло 28 мм. С помощью него делаем отверстия для парктроников.
5. Расходники (изолента, хомуты, двухсторонний скотч и прочее)
6. Штекеры в блок управления парктроников. Я поставил BLD-12, BLD-16. Вам я их КАТЕГОРИЧЕСКИ не рекомендую. Хрень еще та. Нормальный контакт Вы не получите. Поэтому сразу ищите нечто подобное (к примеру, провода LED из любого компьютерного системного блока). Вот картинка BLD:
Если вдруг кто не найдет, тогда пишите в личку и я Вам постараюсь их выслать.
Я рекомендую смотреть схему в формате PDF, т.к. там есть пунктирные зоны, которые выделяют явные элементы (к примеру, указано какие датчики относятся к передним, а какие к задним). Описание буду проводить на примере этой схемы:
Первое что находим на схеме, так это:
1. Блок управления парктрониками (на схеме центральный прямоугольник с надписью PARKING ASSISTANCE MODULE)
2. Сдвоенная кнопка управления (на схеме с подписью BANK SWITCH)
3. Передние парктроники находятся в пунктирной зоне FRONT BUMPER
4. Задние парктроники находятся в пунктирной зоне REAR BUMPER
Для того, чтобы разобраться как подключить провода в блок управления парктрониками, давайте рассмотри из каких секций он состоит:
Как видите есть 3 секции (слева на право):
1. С1 – секция управления. Здесь проводы питания (плюс, минус), CAN-High, CAN-Low, провода кнопок управления
2. С2 – секция передних датчиков
3. С3 – секция задних датчиков
Чтобы понять какие провода куда подключать нужно знать следующее:
1. Возле каждого провода идет его цвет
2. В месте подключения каждого провода (к примеру, на блоке парктроников) есть определения к подключению.
Как видно из рисунка, кругом выделил наименование подключения. Здесь написано C3-4. Это означает, что провод подключаем в секцию C3 (задние парктроники) в пин с номером = 4.
Чтобы определить цвет нужно анализировать надпись возле провода (выделил прямоугольником). Здесь написано YE-OG. Значит это провод желто-оранжевый. Ниже привожу расшифровку всех цветов:
GN = зеленый
RD = красный
SR = серебристый
WH = белый
VT = фиолетовый
YE = желтый
ВК = черный
GY = серый
BN = коричневый
LG = светло-зеленый
ВU = голубой
OG = оранжевый
Для CAN не нарисованы провода. Для него просто на блоке парктроников есть определение:
Т.е.
С1-6 (секция С1, пин 6) — это CAN-High
C1-15 (секция С1, пин 15) — это CAN-Low
Шаг 3. Подключение электрической схемы
Подключаем все согласно электрической схеме. У меня чисто случайно оказался вот такой девайс:
Поэтому мне не пришлось разбирать пол авто для тестирования. Все, что мне нужно было – это подключится к диагностическому разъему одним концом этого девайса, а с другой стороны просто подключаю нужные провода (плюс, минус, CAN-High, CAN-Low).
Вот распиновка:
плюс = 16
минус = 4/5
CAN-High = 6
CAN-Low = 14
Если у Вас такого девайса нет (а отдельно его покупать не стоит) – Вам нужно будет искать CAN-провода в авто. CAN идет по всему авто и найти его можно везде. Мой совет: ищем провода с правой стороны коробки передач (получается со стороны переднего пассажира). Там за обивкой есть 2 вьющихся провода (по принципу косички).
Цвета:
Бело-синий=CAN-High
Белый=CAN-Low
Подключаем плюс/минус. Дотягиваем провода до аккумулятора и оттуда подаем питание.
В случае, если не выводится на мультимедийную панель картинка авто с датчиками – значит Вы не правильно подключились к CAN-шине.
Если все ОК – приступайте к установке проводки в авто.
Резюме: Таким образом, всю проводку, которая находится в агрессивной среде (под днищем) я запустил через гофру. Она там идеально вписывается. В салон пустил минимальное кол-во проводов и не сдирал аккуратную обшивку салона (чему очень рад)
В заключение основные советы
1. Сначала выполните прошивку (активация парктроников), а затем приступайте к их установке. Поездите некоторое время с информационной ошибкой на дисплее, что есть неисправность (надпись исчезнет через несколько секунд после включения зажигания). Это сэкономит Вам время, т.к. при тестировании Вы будете наверняка знать работают парктроники или нет
2. Найдите очень надежные штекеры для разъемов C1, C2, C3. Сэкономьте себе нервы и время. Это единственная 100% причина, по которой у Вас что-то может не получится
Итоговый вердикт по нашей коробке: 2 новых диска фрикционов в оригинале – 87 000 рублей, передняя, задняя вилки (актуаторы) – 68 000 рублей, блок управления TCМ – 49 000 рублей. Плюс новые уплотнительные сальники первичного вала – 1 300 руб. и сама работа – около 18 000 руб. Суммарный бюджет восстановления коробки PowerShift – 220 000 рублей(!). Учитывая стоимость некоторых подержанных экземпляров на рынке, это сопоставимо с половиной их цены…
Рекомендуем
Коробка имеет только воздушное охлаждение. Рекомендуется периодически проверять состояние сот и при необходимости очищать их. Эффективность охлаждения масла грязной коробки снижается, и может случиться перегрев даже при обычной неспешной езде.
Рекомендуем
Если переход РКПП в аварийный режим имел место 2 и более раза, это однозначный сигнал поехать на сервис. Блок управления сохраняет все ошибки и параметры, при которых возникала неисправность. Мастер считает их сканером и косвенно сможет определить состояние агрегата.
Механический ремонт включает в себя демонтаж трансмиссии с автомобиля, разборку, замену изношенных шестерен, вилок при наличии выработки на них, замену муфты, профилактический ремонт масляного насоса, промывку и устранение неисправностей других исполнительных механизмов. При ремонте обязательна чистка каналов распределительного гидроблока, замена подшипников валов.
ТCМ-блок – это модуль управления работой коробки передач. Он включает в себя набор электроприводов (электромоторов), которые включают и выключают сцепление, и электронного блока (платы), контролирующей процессы внутри трансмиссии. В автомобиле с механической ручной коробкой все эти манипуляции выполняет человек, в то время как в PowerShiftе за скорость переключения и выбор передачи отвечает программное обеспечение, настройки которого можно менять.
Рекомендуем
Чаще всего о начинающихся проблемах с блоком ТCМ говорят периодические дерганья автомобиля во время езды. Если заглушить мотор и потом запустить его заново, рывки на некоторое время прекратятся. Однако именно такие признаки указывают, что с коробкой существуют проблемы и, возможно, потребуется ремонт. Косвенные показатели неполадок с ТСМ-блоком:
- рывки во время движения, дерганья при смене передач;
- нет индикации номера передачи на панели приборов;
- невозможность включить заднюю скорость;
- не всегда включается спорт-режим;
- плавают обороты;
- не запускается двигатель.
Если вы стали наблюдать один или несколько из вышеперечисленных признаков, не затягивайте с посещением сервиса. Все может усугубиться очень быстро. В конце-концов можно попасть на дорогостоящий ремонт.
Продолжительная езда со сбоящим модулем не только доставляет дискомфорт, но в конечном итоге может привести к износу фрикционов. Чем дольше продолжать эксплуатировать машину с такой неисправностью, тем дороже может стоить ремонт и восстановление. Если загорелся индикатор CHECK и при считывании сканером выдается ошибка с кодом Р186D00, это прямо указывает на сбои в функционировании привода сцепления или на ошибку сигнала блока TCМ.
Есть ли возможность сделать ремонт неисправному модулю ТСM или его надо менять полностью? Все зависит от того, какова поломка. Если вышел из строя электродвигатель, то ему может сделать ремонт специалист по электромоторам. Электронную плату тоже возможно оживить, но с этим справится только толковый электронщик. К сожалению, в столице таких мастеров можно сосчитать по пальцам.
Перегоревшие дорожки реанимировать практически нереально, и целесообразнее будет купить новую плату. Новый блок TCM обойдется примерно в 25–30 тыс. рублей. Восстановленный или б/у модуль возможно купить за 10 тыс. рублей. Стоимость ремонта – 1500–2500 руб.
